Хроматографы жидкостные LicArt 62
| Номер в ГРСИ РФ: | 88378-23 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ООО "Лабконцепт", г. Санкт-Петербург |
Хроматографы жидкостные LicArt 62 предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88378-23 |
| Действует | по 28.02.2028 |
| Наименование | Хроматографы жидкостные |
| Модель | LicArt 62 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9fe0724e-4ed0-7bf5-6d25-4bbdb3bd1c30 |
Производитель / Заявитель
Общество с ограниченной ответственностью Лабконцепт" (ООО "Лабконцепт"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 623 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88378-23: Описание типа
2024-88378-23-1.pdf
|
Скачать | 948.9 КБ | |
|
88378-23: Методика поверки
2024-mp88378-23.pdf
|
Скачать | 5.1 MБ |
Описание типа
Назначение
Хроматографы жидкостные LicArt 62 предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.
Описание
Принцип действия хроматографов основан на разделении веществ в хроматографической колонке с последующим их детектированием в потоке подвижной фазы. Время удерживания и площадь соответствующего выходного сигнала (пика) используются для идентификации и количественного определения содержания вещества в анализируемом образце.
Хроматографы представляют собой модульные стационарные лабораторные приборы, состоящие из насоса, дозатора пробы, термостата с хроматографической колонкой и детектора.
В зависимости от решаемой задачи в состав хроматографов LicArt 62 могут входить насосы изократические (изократический насос IP-62, изократический насос с дегазатором IP-62d, изократический насос с дегазатором для нормальной фазы IP-62dn) и насосы градиентные (четырехканальный градиентный насос с дегазатором QP-62d, четырехканальный градиентный насос с дегазатором для нормальной фазы QP-62dn, бинарный насос BP-62, бинарный насос с дегазатором BP-62d, бинарный насос с дегазатором для нормальной фазы BP-62dn); дозатор пробы (ручной или автоматический - автодозатор, а именно, автодозатор S-42, автодозатор с модулем для дегазации промывочного раствора S-42d или S-103d, автодозатор с модулем для дегазации промывочного раствора с функцией охлаждения S-42dс или S-103d^ термостат колонок T-85, термостат колонок с функцией охлаждения Т-85С, термостат колонок с функцией охлаждения увеличенного объема T-90CL (модификация 1 и модификация 2); один или несколько детекторов из следующего перечня: спектрофотометрический детектор UV-62; диодно-матричный детектор DAD-62, DAD-62E; рефрактометрический детектор RID-62E; спектрофлуориметрический детектор RF-62, RF-62E; детектор испарительного светорассеяния ELSD-62, ELSD-62E; детектор амперометрический ED-8 марки SILab. Хроматографы конструктивно выполнены в виде настольных лабораторных приборов.
Общий вид хроматографов LicArt 62 приведен на рисунке 1. Вид лицевых панелей детекторов приведен на рисунках 2 - 9.
Вид шильда с наименованием хроматографа, наименованием модуля и их заводскими (серийными) номерами приведен на рисунке 10.
Нанесение знака поверки на хроматограф не предусмотрено.
Заводские номера в формате буквенно-цифровых обозначений, состоящих из арабских цифр и букв латинского алфавита, идентифицирующие каждый экземпляр хроматографа и модулей, входящих в его состав, наносятся на информационные таблички (шильды), которые расположены на задней панели.
Пломбирование хроматографа осуществляется путем наклейки на корпус модулей хроматографа контрольной этикетки (рисунок 11). Этикетка приклеивается с боковой стороны модулей на месте стыка верхней крышки и левой панели, а также верхней крышки и правой панели для всех модулей кроме RID-62E, RF-62E, ELSD-62E, DAD-62E и ELSD-62. Для перечисленных модулей контрольная этикетка приклеивается на стык задней и правой или левой панелей модулей. Места пломбирования приведены на рисунках 12-17. Пломбирование детектора амперометрического ED-8 марки SILab не предусмотрено.
Рисунок 1 - Общий вид хроматографов LicArt 62
Рисунок 2 - Спектрофотометрический детектор UV-62 (лицевая панель) Диодно-матричный детектор DAD-62 (лицевая панель)
Рисунок 3 - Диодно-матричный детектор DAD-62E (лицевая панель)
Рисунок 4 - Спектрофлуориметрический детектор RF-62E (лицевая панель)
Рисунок 5 - Спектрофлуориметрический детектор RF-62 (лицевая панель)
Рисунок 6 - Рефрактометрический детектор RID-62E (лицевая панель)
Рисунок 7 - Детектор испарительного светорассеяния ELSD-62E (лицевая панель)
Рисунок 8 - Детектор испарительного светорассеяния ELSD-62 (лицевая панель)
Рисунок 9 - Детектор амперометрический ED-8 марки SILab
Наименование и заводской номер хроматографа
Наименование и заводской номер модуля
Место нанесения знака утверждения типа
Рисунок 10 - Вид шильда с наименованием хроматографа, наименованием модуля и их заводскими (серийными) номерами, а также место нанесения знака утверждения типа
Лабконцепт
ГАРАНТИЯ! НЕ СРЫВАТЬ
№ЛК000001
Рисунок 11 - Общий вид контрольной этикетки
Место пломбирования

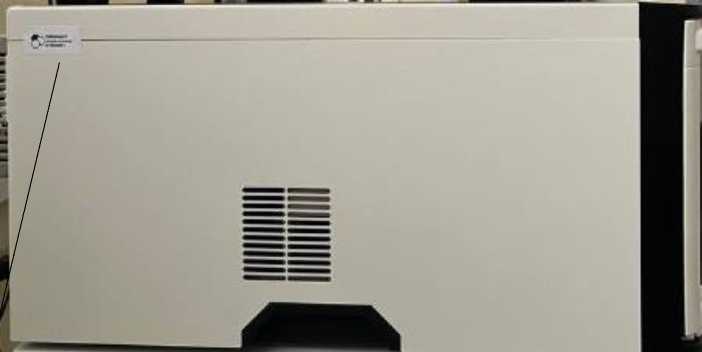

Рисунок 12 - Место пломбирования насосов, термостатов колонок, автодозаторов, спектрофотометрического детектора UV-62 и диодно-матричного детектора DAD-62

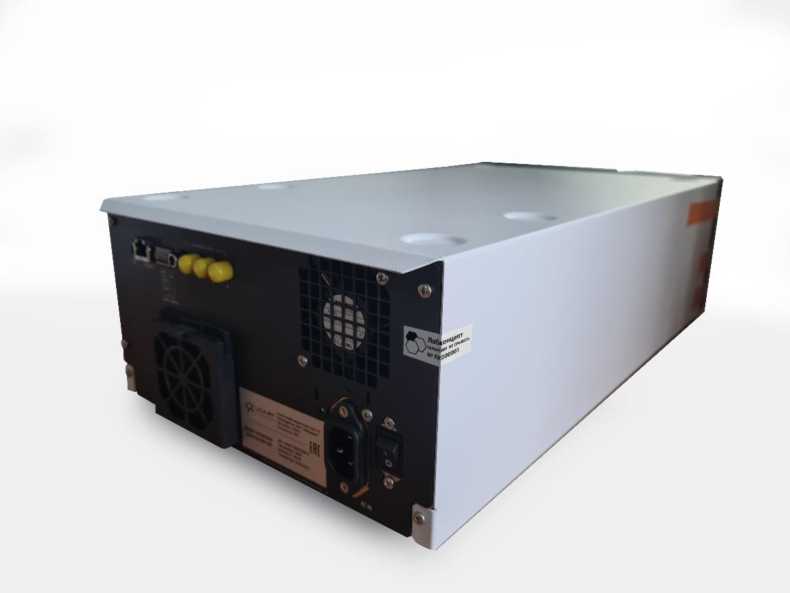

Рисунок 13 - Место пломбирования диодно-матричного детектора DAD-62E
М Место пломбирования

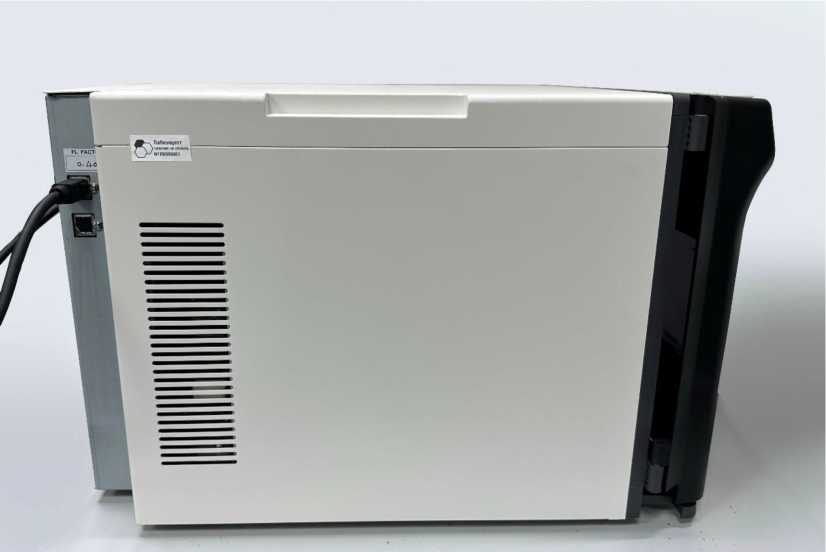

Рисунок 14 - Место пломбирования спектрофлуориметрического детектора RF-62E и рефрактометрического детектора RID-62E

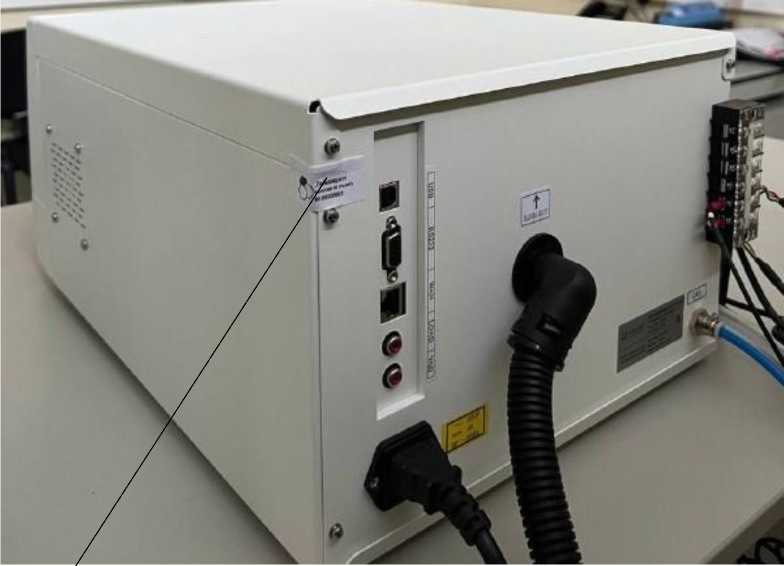

Рисунок 15 - Место пломбирования спектрофлуориметрического детектора RF-62
М Место пломбирования

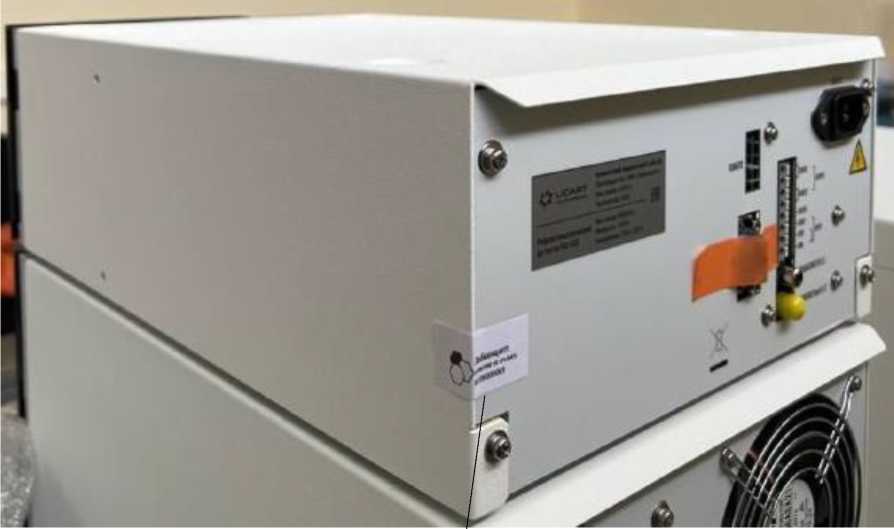

Рисунок 16 - Место пломбирования детектора испарительного светорассеяния ELSD-62E

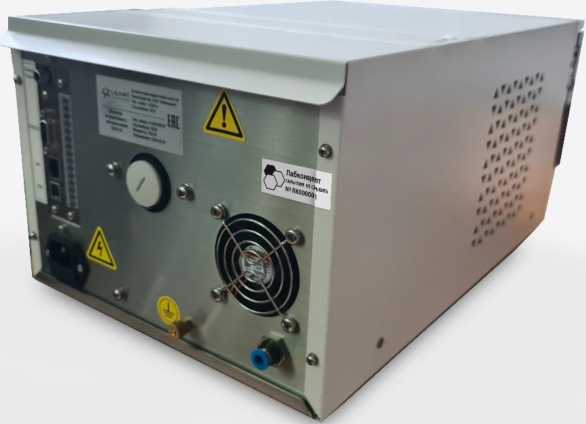

Рисунок 17 - Место пломбирования детектора испарительного светорассеяния ELSD-62
Программное обеспечение
Жидкостные хроматографы LicArt 62 оснащены одним из четырёх видов автономного программного обеспечения: LicArt WSV или LicArt WS; Space CDS WS (версия для управления одним прибором) или Space CDS (сетевая версия), позволяющим выполнять следующие функции:
- управление работой хроматографа и его модулей;
- обработка данных, поступающих с детекторов хроматографа;
- создание и хранение файлов методов измерений и файлов хроматограмм;
- градуировка хроматографа и вычисление результатов измерений;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты автономного ПО LicArt WSV и LicArt WS от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Уровень защиты автономного ПО Space CDS WS и Space CDS от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние автономного ПО на метрологические характеристики учтено при
нормировании метрологических характеристик хроматографа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
LicArt WSV |
LicArt WS |
Space CDS WS |
Space CDS |
|
Номер версии (идентификационный номер) ПО, не ниже |
00.01.01.01 |
00.01.01.01 |
24Н1 | |
|
Цифровой идентификатор ПО |
- |
- |
- | |
|
Примечание: после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | ||||
Технические характеристики
Таблица 2 - Метрологические характеристики хроматографов с детектором
спектрофотометрическим UV-62
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 190 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более |
2,0-10’5 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более |
6,0-10’4 |
|
Предел детектирования по антрацену, г/см3, не более |
340’10 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, % - времени удерживания - площади пика |
0,2 1,0 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±2,0 |
Таблица 3 - Метрологические характеристики хроматографов с детектором на диодной матрице
|
Наименование характеристики |
Значение | |
|
Модификация детектора |
DAD-62 |
DAD-62E |
|
Спектральный диапазон, нм |
от 190 до 800 | |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более |
5,0-10-5 |
1-10-5 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более |
2,0-10-3 |
1,5-10-4 |
|
Предел детектирования по антрацену, г/см3, не более |
340’10 |
1,5-10’10 |
|
Предел допускаемого относительного СКО выходного сигнала, % - времени удерживания - площади пика |
0,5 1,0 |
0,5 1,0 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±2 |
±1,5 |
Таблица 4 - Метрологические характеристики хроматографов с рефрактометрическим
детектором RID-62E
|
Наименование характеристики |
Значение | |
|
Фаза |
Обращенная |
Нормальная |
|
Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более |
2,0-10-9 |
6,0-10-9 |
|
Дрейф нулевого сигнала, ед. рефр./ч, не более |
З,0-10-7 |
5,0-10-7 |
|
Предел детектирования по антрацену, г/см3, не более |
2,0-10-7 |
5Д10’7 |
|
Предел допускаемого относительного СКО выходного сигнала, % - времени удерживания - площади пика |
0,3 1,0 |
1,0 2,0 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±1,0 |
±4,0 |
Таблица 5 - Метрологические характеристики хроматографов с спектрофлуориметрическим детектором
|
Наименование характеристики |
Значение | |
|
Модификация детектора |
RF-62 |
RF-62E |
|
Спектральный диапазон, нм |
от 200 до 850 |
от 200 до 650 |
|
Отношение сигнал/шум для Рамановского спектра воды, не менее |
650 |
1000 |
|
Предел допускаемого относительного СКО выходного сигнала, % - времени удерживания - площади пика |
0,5 2,0 |
0,5 2,0 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±3,5 |
±2,0 |
Таблица 6 - Метрологические характеристики хроматографов с детектором испарительного светорассеяния_____________________________________________________________________________
|
Наименование характеристики |
Значение | |
|
Модификация детектора |
ELSD-62 |
ELSD-62E |
|
Уровень флуктуационных шумов нулевого сигнала, мВ, не более |
0,2 |
0,02 |
|
Дрейф нулевого сигнала, мВ/ч, не более |
0,4 |
0,1 |
|
Предел детектирования по антрацену, г/см3, не более |
9-10-8 |
15Д10’7 |
|
Предел допускаемого относительного СКО выходного сигнала, % | ||
|
- времени удерживания - площади пика |
0,5 4,0 |
0,5 4,0 |
Таблица 7 - Метрологические характеристики хроматографов с амперометрическим
детектором ED-8 марки SILab
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, А, не более (имитатор кюветы, Ес+800мВ, диапазон 100*10’12 А, температура 40 оС) |
2-10-12 |
|
Предел детектирования по фенолу, г/см3, не более |
1Й0-10 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, % - времени удерживания - площади пика |
0,5 3 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±3 |
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры блоков хроматографа (ДхШ*В), мм, не более: | |
|
- спектрофотометрический детектор UV-62 |
386x500x165 |
|
- диодно-матричный детектор DAD-62 |
386x500x165 |
|
- диодно-матричный детектор DAD-62E |
260x500x140 |
|
- спектрофлуориметрический детектор RF-62E |
260x420x210 |
|
- спектрофлуориметрический детектор RF-62 |
464x340x297 |
|
- рефрактометрический детектор RID-62E |
260x420x140 |
|
- детектор испарительного светорассеяния ELSD-62E |
330x460x235 |
|
- детектор испарительного светорассеяния ELSD-62 |
460x260x190 |
|
- детектор амперометрический ED-8 |
430x220x440 |
|
- автодозаторы S-42, S-42d, S-103d |
386x500x250 |
|
- автодозаторы S-42dc, S-103dc |
386x560x250 |
|
- термостаты колонок T-85C, T-85 |
386x500x165 |
|
- термостат колонок T-90CL (модификация 1) |
152x500x555 |
|
- термостат колонок T-90CL (модификация 2) |
172x500x575 |
|
- насосы изократические IP-62, IP-62d, IP-62dn |
386x500x170 |
|
- насосы градиентные QP-62d, QP-62dn, BP-62, BP-62d, BP62-dn |
386x500x254 |
|
Масса блоков хроматографа, кг, не более: | |
|
- спектрофотометрический детектор UV-62 |
15 |
|
- диодно-матричный детектор DAD-62 |
15 |
|
- диодно-матричный детектор DAD-62E |
10 |
|
- спектрофлуориметрический детектор RF-62E |
16 |
|
- спектрофлуориметрический детектор RF-62 |
26,7 |
|
- рефрактометрический детектор RID-62E |
12 |
|
- детектор испарительного светорассеяния ELSD-62E |
15,6 |
|
- детектор испарительного светорассеяния ELSD-62 |
10 |
|
- детектор амперометрический ED-8 |
14,4 |
|
- автодозаторы S-42, S-42d, S-103d |
25 |
|
- автодозаторы S-42dc, S-103dc |
28 |
|
- термостаты колонок T-85C, T-85 |
15 |
|
- термостат колонок T-90CL (модификация 1) |
15 |
|
- термостат колонок T-90CL (модификация 2) |
16 |
|
- насосы изократические IP-62, IP-62d, IP-62dn |
16 |
|
- насосы четырехканальные градиентные QP-62d, QP-62dn |
20 |
|
- насосы бинарные градиентные BP-62, BP-62d, BP-62dn |
25 |
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой 50± 1 Гц, В |
220 ±22 |
|
Потребляемая мощность (отдельным модулем), Вт, не более: | |
|
- детекторы (UV-62, DAD-62, RF-62E, RID-62E, ELSD-62E,) |
400 |
|
- детектор DAD-62E |
180 |
|
- детекторы (RF-62, ELSD-62) |
250 |
|
- детектор амперометрический ED-8 |
260 |
|
- термостаты (T-85C, T-85, T-90CL (модификация 1,2)) |
240 |
|
- автодозаторы (S-42, S-42d, S-103d, S-42dc, S-103dc) |
300 |
|
- насосы изократические (IP-62, IP-62d, IP-62dn) |
50 |
|
-насосы градиентные (QP-62d, QP-62dn, BP-62, BP-62d, BP-62dn) |
60 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 17 до 28 75 |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на заднюю панель каждого модуля хроматографа рядом с информационной табличкой (шильдом) и на титульные листы руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 10 - Комплектность хроматографа
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный в составе: |
LicArt 62 |
1 шт. |
|
-детектор диодно-матричный |
DAD-62, DAD-62E |
По заказу |
|
-детектор спектрофотометрический |
UV-62 |
По заказу |
|
-детектор рефрактометрический |
RID-62E |
По заказу |
|
-детектор испарительного светорассеяния |
ELSD-62, ELSD-62E |
По заказу |
|
-детектор спектрофлуориметрический |
RF-62, RF-62E |
По заказу |
|
-детектор амперометрический |
ED-8 |
По заказу |
|
-насос градиентный |
QP-62d, QP-62dn, BP-62, BP-62d, BP-62dn |
По заказу |
|
-насос изократический |
IP-62; IP-62d; IP-62dn |
По заказу |
|
-термостат колонок |
T-85C; T-85; T-90CL |
По заказу |
|
- автодозатор |
S-42; S-42d; S-42dc; S-103d; S-103dc |
По заказу |
|
-дозатор пробы ручной |
- |
По заказу |
|
Руководство по эксплуатации |
ЛАБГ.41000.0001 РЭ |
1 экз. |
|
Руководство пользователя ПО |
- |
1 экз. |
|
Формуляр |
ЛАБГ.41000.0001 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ЛАБГ.41000.001 ТУ. «Хроматографы жидкостные LicArt 62. Технические условия с изменением №1».
Другие Хроматографы
