Системы измерительные ОРИОН-ИС
| Номер в ГРСИ РФ: | 88391-23 |
|---|---|
| Производитель / заявитель: | ЗАО "СКБ ОРИОН", г.С.-Петербург |
Системы измерительные ОРИОН-ИС (далее - ОРИОН-ИС) предназначены для измерений и преобразования значений электрических сигналов (электрического сопротивления, напряжения и силы постоянного тока), поступающих от первичных измерительных преобразователей (ПИП), не входящих в состав ОРИОН-ИС, регистрации и отображения результатов измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88391-23 |
| Действует | по 01.03.2028 |
| Наименование | Системы измерительные |
| Модель | ОРИОН-ИС |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7efee0e7-9f90-48ab-24a6-eff31bb3d1b7 |
Производитель / Заявитель
Акционерное общество "СКБ Орион" (АО "СКБ Орион"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 28 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
88391-23: Описание типа
2024-88391-23.pdf
|
Скачать | 486.3 КБ | |
|
88391-23: Методика поверки
2024-mp88391-23.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Системы измерительные ОРИОН-ИС (далее - ОРИОН-ИС) предназначены для измерений и преобразования значений электрических сигналов (электрического сопротивления, напряжения и силы постоянного тока), поступающих от первичных измерительных преобразователей (ПИП), не входящих в состав ОРИОН-ИС, регистрации и отображения результатов измерений.
Описание
Принцип действия ОРИОН-ИС основан на преобразовании в 32-х канальных АЦП входных электрических сигналов, поступающих от ПИП, не входящих в состав ОРИОН-ИС, в цифровой код с последующим обратным преобразованием в значения электрических величин по заранее известным градуировочным характеристикам, и дальнейшей математической обработкой измеренных значений. Полученные значения индицируются на монитор, архивируются и оформляются в виде протоколов.
ОРИОН-ИС представляет собой аппаратно-программный комплекс, включающий в свой состав измерительные каналы измерений физических величин «ОРИОН-ИС-1014», «ОРИОН-ИС-1052», «ОРИОН-ИС-1072», «ОРИОН-ИС-5072» состоящих из преобразователей измерительных, модулей АЦП8, модулей процессорных МП, контроллеров устройств управления УУ, источника питания, пульта автоматизированного рабочего места ОРИОН-ИС.
Конструктивно ОРИОН-ИС состоит из шкафа соединительного ШС (один и/или более) и стойки измерительной УСО (одна и/или более), в которых размещаются комплекты каналов измерений:
- «ОРИОН-ИС-1014» в составе: преобразователь измерительный D1014D/B, контроллер устройства управления УУ, модуль АЦП8, модуль процессорный МП;
- «ОРИОН-ИС-1052» в составе: преобразователь измерительный D1052D/B, контроллер устройства управления УУ, модуль АЦП8, модуль процессорный МП;
- «ОРИОН-ИС-1072» в составе: преобразователь измерительный D1072D/B, контроллер устройства управления УУ, модуль АЦП8, модуль процессорный МП;
- «ОРИОН-ИС-5072» в составе: преобразователи измерительные D5072D/B и D1052D/B, контроллер устройства управления УУ, модуль АЦП8, модуль процессорный МП;
- пульта автоматизированного рабочего места (АРМ) ОРИОН-ИС ПЭВМ в состав которого входят ПЭВМ.
В максимальной комплектации ОРИОН-ИС состоит из пульта АРМ с ПЭВМ, клавиатурой и мышью, шести мониторов и каналов измерений
«ОРИОН-ИС-1014», «ОРИОН-ИС-1052», «ОРИОН-ИС-1072», «ОРИОН-ИС-5072».
В других вариантах поставки ОРИОН-ИС может состоять из пульта АРМ с ПЭВМ, клавиатурой и мышью, одного или нескольких мониторов, двух или одного из указанных выше комплектов каналов измерений.
Заводской номер, идентифицирующий каждый экземпляр ОРИОН-ИС, указывается на информационной наклейке на передней стороне стойки в формате цифрового обозначения.
Общий вид ОРИОН-ИС, места нанесения наклейки «Знак утверждения типа», знака поверки, заводского номера и пломбировки приведены на рисунках 1-5.
места
место нанесения наклейки
пломбировки «Знак утверждения
Рисунок 1 - Стойка измерительная УСО (в открытом виде)
место нанесения
Рисунок 2 - Стойка измерительная УСО (в закрытом виде)
Рисунок 3 - Шкаф соединительный (в открытом виде)
Рисунок 4 - Шкаф соединительный (в закрытом виде)
место нанесения
знака поверки

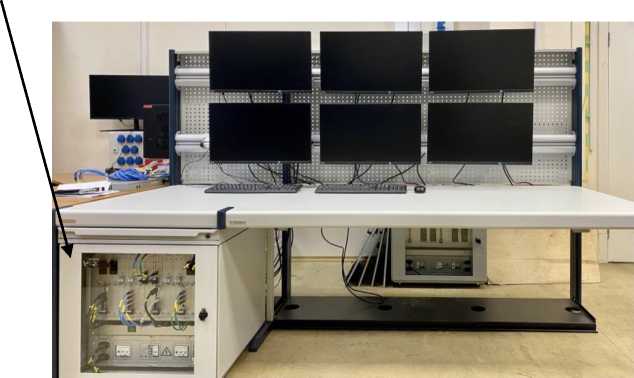

Рисунок 5 - Общий вид пульта автоматизированного рабочего места ОРИОН-ИС
Программное обеспечение
Метрологически значимая часть ПО ОРИОН-ИС представляет собой специализированное ПО «Метрологический модуль Орион-ИС».
Уровень защиты СПО «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Метрологический модуль Орион-ИС» |
|
Номер версии (идентификационный номер) ПО |
1.0.2.19 |
|
Цифровой идентификатор ПО |
C2d5fb4744f79ca3eefe78ef 8c7a01bf1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD-5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Каналы измерений «ОРИОН-ИС-1014» с использованием ПИП | |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной к верхнему пределу (ВП) погрешности измерений силы постоянного тока, % |
± 0,5 |
|
Каналы измерений «ОРИОН-ИС-1052» с использованием ПИП | |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой приведенной к верхнему пределу (ВП) погрешности измерений силы постоянного тока, % |
± 0,5 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % |
± 0,5 |
|
Количество каналов измерений |
от 1 до 32 |
продолжение таблицы 2
|
Каналы измерений «ОРИОН-ИС-1072» с использованием ПИП | |
|
Диапазон измерений напряжения постоянного тока, мВ |
от 0 до 80 |
|
Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % |
± 0,5 |
|
Диапазон преобразования электрического сопротивления, Ом |
от 40 до 2-104 |
|
Пределы допускаемой относительной погрешности преобразования электрического сопротивления, % |
± 0,5 |
|
Количество каналов измерений |
от 1 до 32 |
|
Каналы измерений «ОРИОН-ИС-5072» с использованием ПИП | |
|
Диапазон измерений электрического сопротивления, Ом |
от 0 до V103 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
± 0,5 |
|
Количество каналов измерений |
от 1 до 32 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина^ширинахвысота), мм, не более - стойка измерительная УСО |
608x608x2100 |
|
- шкаф соединительный ШС |
405x802x2100 |
|
- пульт АРМ с ПЭВМ |
2290x1030x1582 |
|
- монитор |
556x360x67 |
|
Масса кг, не более - стойка измерительная УСО |
250 |
|
- шкаф соединительный ШС |
90 |
|
- пульт АРМ с ПЭВМ |
85 |
|
- монитор |
5 |
|
Потребляемая мощность, В^А, не более |
2400 |
|
Параметры электропитания: - напряжение постоянного тока, В |
24 ± 3 |
|
- напряжение переменного тока, В |
220 ± 11 |
|
- частота переменного тока, Гц Условия эксплуатации: |
50 ± 1 |
|
- температура окружающего воздуха, °С - относительная влажность воздуха (при температуре +25 оС и |
от +5 до +35 |
|
более низких температурах без конденсации влаги), %, не более |
80 |
|
- атмосферное давление, мм рт. ст. (кПа) |
от 645 до 795 (от 86 до 106) |
Знак утверждения типа
наносится на лицевую панель ОРИОН-ИС в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность ОРИОН-ИС
|
Наименование |
Обозначение |
Количество |
|
Стойка измерительная УСО |
УСО |
1 шт.* |
|
Шкаф соединительный |
ШС |
1 шт.* |
|
Пульт АРМ ОРИОН-ИС | ||
|
ПЭВМ** |
АСЕТ.469571.ХХХ |
1 шт. |
|
Монитор ** |
244WMi |
от 1 до 6 шт.* |
|
Канал измерений «ОРИОН-ИС-1014» | ||
|
Контроллер УУ |
Модуль МП3-01 АСЕТ.467444.010-01** |
3 шт.* |
|
Модуль процессорный МП** |
АСЕТ.467444.010 |
от 3 до 9 шт.* |
|
Модуль АЦП8 |
АСЕТ.468157.006 |
от 3 до 9 шт.* |
|
Преобразователь измерительный |
D1014D/B |
от 1 до 32 шт.* |
|
Канал измерений «ОРИОН-ИС-1052» | ||
|
Контроллер УУ |
Модуль МП3-01 АСЕТ.467444.010-01** |
3 шт.* |
|
Модуль процессорный МП** |
АСЕТ.467444.010 |
от 3 до 9 шт.* |
|
Модуль АЦП8 |
АСЕТ.468157.006 |
от 3 до 9 шт.* |
|
Преобразователь измерительный |
D1052D/B |
от 1 до 32 шт.* |
|
Канал измерений «ОРИОН-ИС-1072» | ||
|
Контроллер УУ |
Модуль МП3-01 АСЕТ.467444.010-01** |
3 шт.* |
|
Модуль процессорный МП** |
АСЕТ.467444.010 |
от 3 до 9 шт.* |
|
Модуль АЦП8 |
АСЕТ.468157.006 |
от 3 до 9 шт.* |
|
Преобразователь измерительный |
D1072D/B |
от 1 до 32 шт.* |
|
Канал измерений «ОРИОН-ИС-5072» | ||
|
Контроллер УУ |
Модуль МП3-01 АСЕТ.467444.010-01** |
3 шт.* |
|
Модуль процессорный МП** |
АСЕТ.467444.010 |
от 3 до 9 шт.* |
|
Модуль АЦП8 |
АСЕТ.468157.006 |
от 3 до 9 шт.* |
|
Преобразователь измерительный |
D5072D/B |
от 1 до 32 шт.* |
|
Преобразователь измерительный |
D1052D/B |
от 1 до 32 шт.* |
|
Паспорт |
АСЕТ.466945.002 ПС |
1 шт. |
|
Руководство по эксплуатации |
АСЕТ.466945.002 РЭ |
1 шт. |
|
Примечание: * - количество комплектов (штук) зависит от варианта поставки ОРИОН-ИС * * - допускается применение приборов с аналогичными параметрами | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа АСЕТ.466945.002 РЭ
«Системы измерительные ОРИОН-ИС. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.132-74 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’ 1 до 1-106 Гц»;
Технические условия АСЕТ.466945.002 ТУ «Системы измерительные ОРИОН’ИС».
