Измерители скорости воздушного потока переносные ПДСВ
| Номер в ГРСИ РФ: | 88621-23 |
|---|---|
| Производитель / заявитель: | ООО "Информационные Горные Технологии" (Ингортех), г.Екатеринбург |
Измерители скорости воздушного потока переносные ПДСВ (далее по тексту - измерители) предназначены для измерений скорости потока воздуха и газовых смесей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88621-23 |
| Наименование | Измерители скорости воздушного потока переносные |
| Модель | ПДСВ |
| Срок свидетельства (Или заводской номер) | 30.03.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 123 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 123 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 88621-23: Описание типа СИ | Скачать | 693.6 КБ | |
| 88621-23: Методика поверки | Скачать | 2 MБ |
Описание типа
Назначение
Измерители скорости воздушного потока переносные ПДСВ (далее по тексту - измерители) предназначены для измерений скорости потока воздуха и газовых смесей.
Описание
Принцип действия измерителей основан на измерении времени распространения ультразвука по направлению потока воздуха и против него. Прохождение воздушного потока через зондируемое ультразвуковыми преобразователями пространство вызывает уменьшение времени распространения ультразвука по потоку и увеличение времени распространения ультразвука против потока, причем эти изменения находятся в функциональной зависимости от величины скорости воздушного потока. Измеритель определяет величину времени распространения ультразвука по направлению потока воздуха и величину времени распространения ультразвука против направления потока воздуха, рассчитывает величину скорости воздушного потока и отображает результат измерения.
Конструктивно измерители состоят из электронного блока, измерительной головки и соединительного кабеля. Чувствительным элементом измерителя является измерительный канал с размещенными в нем пьезоэлектрическими преобразователями, которые собраны в измерительную головку.
Измерители выпускаются в одной модификации ПДСВ, исполнения которой имеют следующие обозначения, используемые при заказе
ПДСВ .
---Исполнение:
1 - с встроенной измерительной головкой корпус тип 1,
2 - с выносной измерительной головкой корпус тип 1,
3 - с встроенной измерительной головкой корпус тип 2,
4 - с выносной измерительной головкой корпус тип 2.
--Функция измерения давления и температуры:
1 - наличие,
0 - отсутствие.
----- Инфракрасный порт для связи с внешним устройством:
1 - наличие,
0 - отсутствие.
Условное обозначение исполнения указывается в паспорте измерителя.
Заводские номера наносятся на информационную табличку электронного блока методом сеткографии.
Место нанесения знака поверки на измерители не предусмотрено, пломбирование также не предусмотрено.

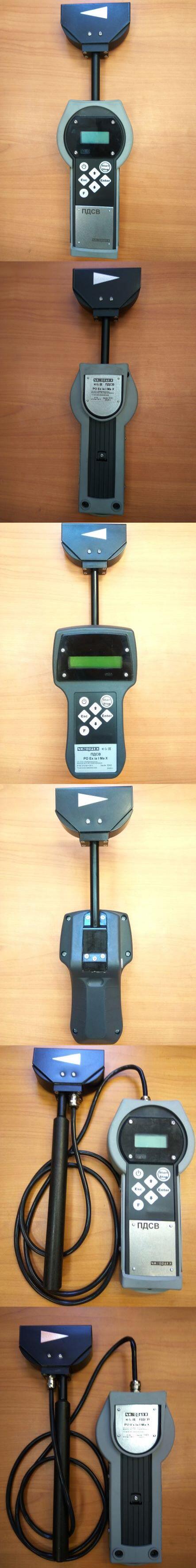

Общий вид измерителей, а также места нанесения серийных номеров и знака поверки представлены на рисунках 1-3.
Рисунок 1 - Общий вид измерителя с встроенной головкой в корпусе тип 1;
А - место нанесения заводского номера; Б - нанесения знака утверждения типа
Рисунок 2 - Общий вид измерителя с встроенной головкой в корпусе тип 2;
А - место нанесения заводского номера; Б - нанесения знака утверждения типа

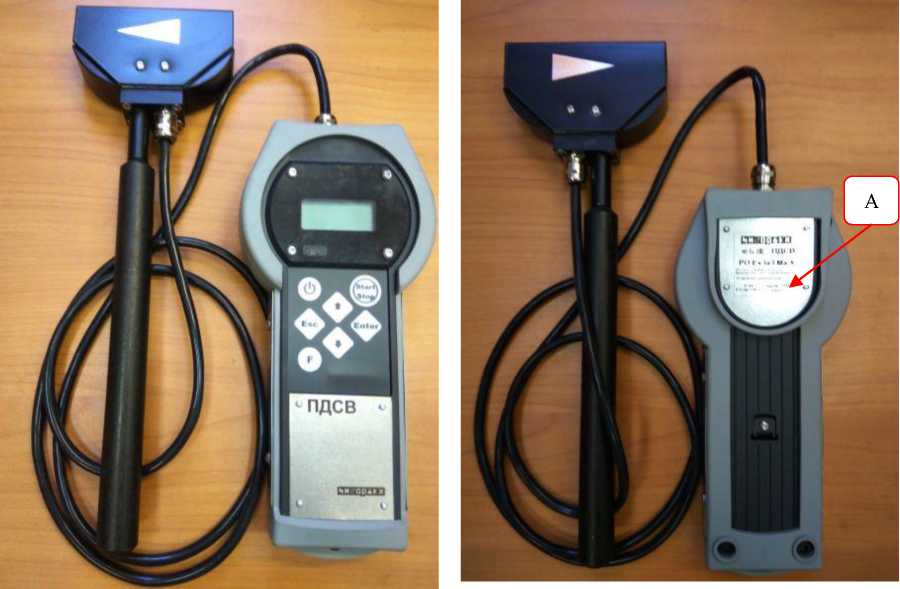

Рисунок 3 - Общий вид измерителя с выносной головкой в корпусе тип 1; А - место нанесения заводского номера
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее по тексту - ПО), разработанное изготовителем специально для решения задачи измерения скорости воздушного потока.
Нормирование метрологических характеристик измерителя проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью измерителя.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PDSV36.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.6 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0x3AF9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 30,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,1+0,03-V), где V - измеренное значение скорости воздушного потока, м/с |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений скорости воздушного потока, вызванной изменением температуры окружающего воздуха от нормальных условий, м^с’1/10 °С |
±(О,5-Ао), где Ао - значение д основной абсолютной погрешности измерений скорости воздушного потока, м/с |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
32 |
|
Источник питания |
внутренняя аккумуляторная батарея LP603048LC-PCM-LD или 01N1.1-001 |
|
Напряжение питания, В |
3,7 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность атмосферного воздуха, % - атмосферное давление, кПа |
от +10 до +25 от 20 до 100 от 84 до 106 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность атмосферного воздуха, % - атмосферное давление, кПа |
от 0 до +35 от 20 до 100 от 84 до 120 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: - корпуса электронного блока тип 1 - корпуса электронного блока тип 2 - корпуса измерительной головки |
200х95х50 200x105x85 100x70x40 |
|
Масса, кг, не более |
1,5 |
|
Средний срок службы, лет, не менее |
5 |
|
Степень защиты по ГОСТ14254-2015 |
IP54 |
|
Маркировка взрывозащиты |
РО Ex ia I Ма X |
Знак утверждения типа
наносится на информационную табличку электронного блока методом сеткографии, а также на титульные листы эксплуатационной документации типографским способом
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель скорости воздушного потока переносной |
ПДСВ |
1 шт. |
|
Электронный блок |
ИГТ.121110.003.00.000 |
1 шт. |
|
Измерительная головка |
ИГТ.121110.003.01.000 |
1 шт. |
|
Зарядное устройство |
ИГТ.121110.003.02.000 |
1 шт. |
|
Руководство по эксплуатации |
ИГТ.121110.003.00 РЭ |
1 экз. |
|
Паспорт |
ИГТ.121110.003.00 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.5.5 «Режим работы ПДСВ» документа ИГТ.121110.003.00 РЭ «Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ТУ 4213-003-44645436-2009 Измерители скорости воздушного потока переносные ПДСВ. Технические условия.
