Трубки напорные (пневмометрические) АНКОН
| Номер в ГРСИ РФ: | 88900-23 |
|---|---|
| Производитель / заявитель: | ООО НПП "Анкон", г.Пермь |
Трубки напорные (пневмометрические) АНКОН (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах, воздуховодах, вентиляционных системах и трубах. Трубки напорные модификации ПИТО исполнения Эталонная также предназначены для проведения поверки, калибровки и испытаний средств измерений скорости воздушного потока в качестве рабочего эталона в комплекте с микроманометром в составе аэродинамических установок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88900-23 |
| Наименование | Трубки напорные (пневмометрические) |
| Модель | АНКОН |
| Срок свидетельства (Или заводской номер) | 24.04.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное предприятие "Анкон" (ООО "НПП "Анкон"), г. Пермь
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1280 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 1280 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 88900-23: Описание типа | Скачать | 336.7 КБ | |
| 88900-23: Методика поверки | Скачать | 4.2 MБ |
Описание типа
Назначение
Трубки напорные (пневмометрические) АНКОН (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах, воздуховодах, вентиляционных системах и трубах. Трубки напорные модификации ПИТО исполнения Эталонная также предназначены для проведения поверки, калибровки и испытаний средств измерений скорости воздушного потока в качестве рабочего эталона в комплекте с микроманометром в составе аэродинамических установок.
Описание
Трубки напорные (пневмометрические) АНКОН являются приемниками полного и статического давления, в основу измерения положен принцип разности давлений.
Трубка напорная устанавливается в газоходе (воздуховоде), на прямом его участке, приемной частью навстречу потоку. Два канала трубки, один из которых всегда воспринимает полное давление, а другой - статическое, соединяются с дифференциальным манометром или микроманометром. Динамическое давление, определяемое трубкой, представляет собой разность между полным давлением потока, действующим в направлении вектора скорости воздуха (газов), и статическим давлением, действующим в направлении, перпендикулярном вектору скорости. По величине динамического давления судят об измеренном значении скорости воздушного (газового) потока и его объемном расходе.
Трубки напорные выпускаются в четырех модификациях: НИИОГАЗ, ПИТО, ПИТО цилиндрическая и МИОТ. Модификации различаются метрологическими характеристиками (табл. 1) и конструктивными особенностями:
- модификация НИИОГАЗ изготавливается из двух сваренных между собой по длине стальных трубок (трубка для приема полного давления изогнута навстречу потоку и заканчивается коническим наконечником, прорезь второй трубки воспринимает статическое давление);
- модификация ПИТО изготавливается из двух стальных трубок, согнутых под углом 90°, сваренных между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра (полное давление воспринимается отверстием на торце внутренней трубки, статическое - отверстиями в боковой стенке внешней трубки);
- модификация ПИТО цилиндрическая изготавливается из двух прямых стальных трубок, сваренных между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра (полное давление воспринимается через отверстие в боковой стенке внешней трубки, статическое - отверстием на торце внутренней трубки);
- модификация МИОТ изготавливается из двух сваренных между собой по длине стальных трубок (трубка, имеющая полушаровую головку с отверстием посредине, предназначена для приема полного давления, другая, имеющая глухой скошенный (сплющенный) с двух сторон конец, для приема статического давления).

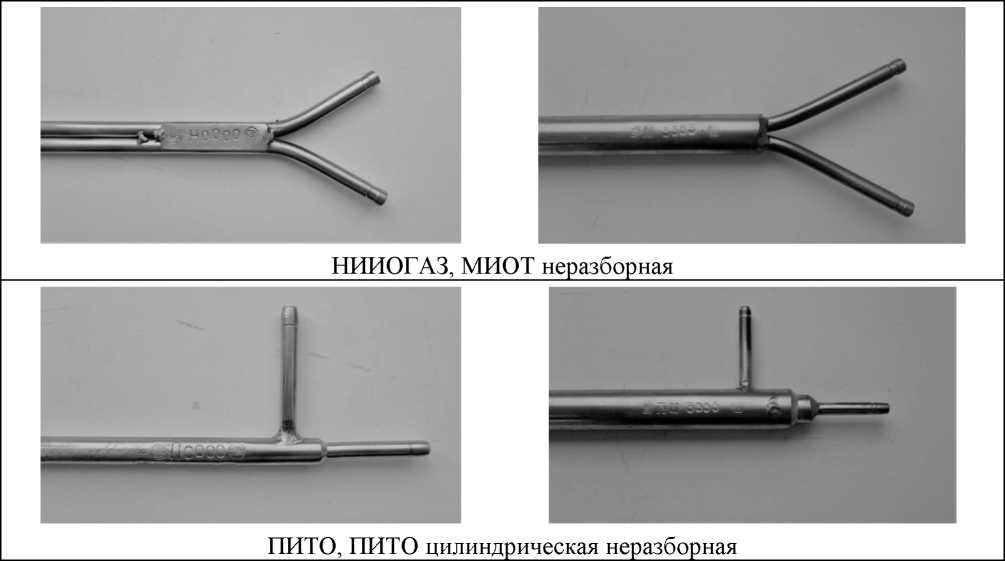

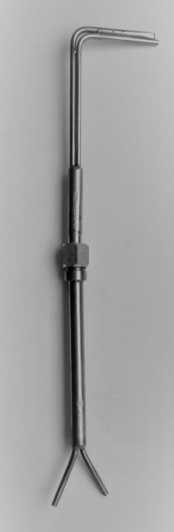

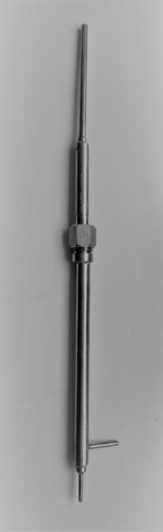

Общий вид трубок напорных представлен на рисунке 1.
ПИТО
Рис. 1. Общий вид трубок напорных
Все модификации трубок напорных могут быть изготовлены в неразборном и разборном исполнении. Разборная трубка состоит из двух секций, соединяемых между собой накидной гайкой через уплотнительные кольца либо с помощью быстросъемного соединения.
Для трубки напорной модификации ПИТО предусмотрено исполнение Эталонная, отличающееся более высокой точностью определения коэффициента динамического давления. Трубка в данном исполнении может применяться как в качестве рабочего средства измерений, так и в качестве эталонного средства измерений в комплекте с микроманометром в составе аэродинамических установок, предназначенных для поверки, калибровки и испытаний рабочих средств измерений скорости воздушного потока.

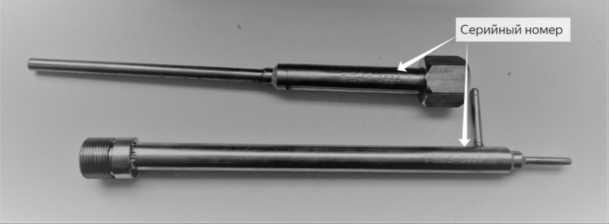

На все трубки напорные рядом с местом присоединения штуцеров (рис. 2) наносится маркировка: § Н/П/ПЦ/М Р/Э сер. номер , где:
— ) - знак предприятия-изготовителя;
Н / П / ПЦ / М - модификация НИИОГАЗ / ПИТО / ПИТО цилиндрическая / МИОТ;
Р / Э - исполнение разборное / эталонное (неразборное исполнение не указывается); сер. номер - серийный номер;
Ф - знак утверждения типа.
Маркировка трубки напорной в разборном исполнении наносится на обе её секции.
Нанесение знака поверки на трубки напорные не предусмотрено.

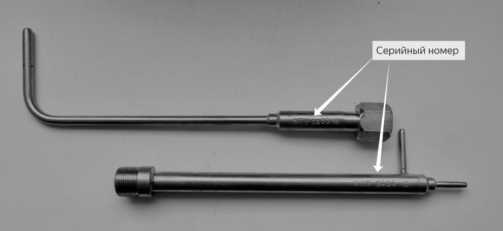

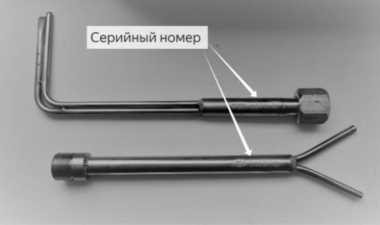

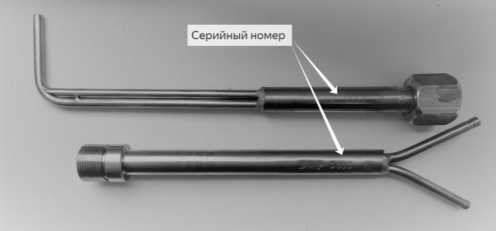

Серийный номер в виде цифрового обозначения наносится ударным способом или методом гравировки в месте, указанном на рисунке 2.
Технические характеристики
|
Таблица 1-Метрологические ха |
рактеристики | ||||
|
Наименование характеристики |
Наименование модификации и исполнения | ||||
|
НИИОГАЗ |
ПИТО |
ПИТО цилиндрическая |
МИОТ | ||
|
разборная неразборная |
разборная неразборная |
эталонная |
разборная неразборная |
разборная неразборная | |
|
Диапазон измерений скорости газовоздушного потока, м/с |
от 2 до 60 |
от 2 до 60 |
от 5 до 60 |
от 4 до 45 |
от 2 до 60 |
|
Средний коэффициент преобразования динамического давления, Кт |
от 0,5 до 0,7 |
от 0,95 до 1,05 |
от 0,95 до 1,05 |
от 0,35 до 0,55 |
от 0,95 до 1,05 |
|
Пределы допускаемой относительной погрешности определения коэффициента Кт, % |
±5 |
±3 |
±1,5 |
±5 |
±3 |
|
Нормальные условия измерений: | |||||
|
Температура окружающего воздуха, °С |
от -40 до +60 |
от +15 до +25 |
от - 40 до +60 | ||
|
Относительная влажность воздуха, % |
от 5 до 95 |
от 30 до 80 |
от 5 до 95 | ||
|
Атмосферное давление воздуха, кПа |
от 84 до 106,7 | ||||
Таблица 2-Основные технические характеристики
|
Наименование характеристики |
Наименование модификации и исполнения | ||||
|
НИИОГАЗ |
ПИТО |
ПИТО цилиндрическая |
МИОТ | ||
|
разборная неразборная |
разборная неразборная |
эталонная |
разборная неразборная |
разборная неразборная | |
|
Условия эксплуатации: | |||||
|
Температура атмосферного воздуха, °С |
от -40 до +60 |
от +15 до +25 |
от - 40 до +60 | ||
|
Относительная влажность воздуха, % |
от 5 до 95 |
от 30 до 80 |
от 5 до 95 | ||
|
Атмосферное давление воздуха, кПа |
от 84 до 106,7 | ||||
|
Температура газовоздушного потока в газоходе, °С |
от - 40 до +600 |
от 0 до +40 |
от - 40 до +600 | ||
|
Габаритные размеры: | |||||
|
- длина прямой части трубки до штуцеров, м |
от 0,3 до 5 |
от 0,1 до 5 |
от 0,5 до 1 |
от 0,3 до 5 |
от 0,3 до 5 |
|
- длина загнутой приемной части трубки, мм |
от 24 до 100 |
от 36 до 120 |
от 48 до 96 |
нет |
от 80 до 220 |
|
- длина фаски приемной части, мм |
от 2,4 до 10 |
нет |
нет |
нет |
нет |
|
- внешний диаметр приемной части трубки, мм |
от 6 до 10 |
от 6 до 10 |
8 |
от 8 до 16 |
от 6 до 10 |
|
- внутренний диаметр приемной части трубки, мм |
от 4 до 8 |
от 2 до 6 |
2 |
от 2 до 6 |
от 4 до 8 |
|
Масса, кг, не более |
10 |
10 |
0,5 |
10 |
10 |
|
Средняя наработка до отказа в неагрессивной среде, ч, не менее |
1000000 | ||||
|
Средняя наработка до отказа в агрессивной среде, ч, не менее |
25000 | ||||
|
Средний срок службы, лет |
5 | ||||
Знак утверждения типа
на трубку напорную в месте нанесения маркировки ударным способом или методом гравировки (рис. 2), а также на титульный лист Паспорта. Руководства по эксплуатации типографским способом.
Комплектность
аблица 3-Комплектность трубки напорной (пневмометрической) АНКОН
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Трубка напорная (пневмометрическая) |
АНКОН НИИОГАЗ АНКОН ПИТО АНКОН ПИТО цилиндрическая АНКОН МИОТ |
1 шт. |
- |
|
Паспорт. Руководство по эксплуатации |
2164.00.000.ПС 2165.00.000.ПС 1986.00.000.ПС 2200.00.000.ПС |
1 шт. |
- |
|
Чехол для хранения и транспортирования |
- |
1 шт. |
соответствует длине трубки |
|
Шланг резиновый или силиконовый |
- |
3 м |
- |
Сведения о методах измерений
- Паспорте. Руководстве по эксплуатации (раздел 6)
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 29 ноября 2019 г. № 2815;
Технические условия ТУ 26.51.52-004-26601056-2021 «Трубки напорные (пневмометрические) АНКОН. Технические условия».
