Преобразователи измерительные NCS

Номер в ГРСИ РФ: 88901-23
Производитель / заявитель: Microcyber Сorporation, Китай
Скачать
88901-23: Описание типа Скачать 1.2 MБ
88901-23: Методика поверки Скачать 4.8 MБ
Нет данных о поставщике
Преобразователи измерительные NCS поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи измерительные NCS (далее - преобразователи) предназначены для измерений сигналов постоянного напряжения и электрического сопротивления, поступающих от первичных преобразователей, и преобразования их в цифровой сигнал и (или) в унифицированный сигналы постоянного тока от 4 до 20 мА.

Информация по Госреестру

Основные данные
Номер по Госреестру 88901-23
Наименование Преобразователи измерительные
Модель NCS
Срок свидетельства (Или заводской номер) 24.04.2028
Производитель / Заявитель

Microcyber Сorporation, Китай

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 11799
Найдено поверителей 6
Успешных поверок (СИ пригодно) 11799 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

88901-23: Описание типа Скачать 1.2 MБ
88901-23: Методика поверки Скачать 4.8 MБ

Описание типа

Назначение

Преобразователи измерительные NCS (далее - преобразователи) предназначены для измерений сигналов постоянного напряжения и электрического сопротивления, поступающих от первичных преобразователей, и преобразования их в цифровой сигнал и (или) в унифицированный сигналы постоянного тока от 4 до 20 мА.

Описание

Преобразователи выпускаются в пластмассовых или металлических корпусах, внутри которых располагается электронно-измерительный блок. Снаружи корпуса располагаются разъемы для подключения первичных преобразователей, источника питания, а также цифровой разъем.

Принцип действия преобразователей основан на измерении входных сигналов от первичных преобразователей, аналогово-цифровом преобразовании результатов измерений. Полученный цифровой сигнал в последствии передается на дисплей и (или) преобразуется в выходной унифицированный сигнал (4-20) мА и (или) передается по цифровому каналу связи пользователю в зависимости от модификации и исполнения преобразователей.

К данному типу преобразователей относятся три модификации, отличающиеся конструкцией, метрологическими и техническими характеристиками, которые имеют различные исполнения:

- NCS-TT105 - преобразователи с дисплеем в металлическом корпусе, имеют два измерительных канала. В зависимости от вида выходного сигнала модификация NCS-TT105 имеет три исполнения: NCS-TT105H - преобразователь c протоколом HART, NCS-TT105F - с протоколом FIELDBUS, NCS-TT105P - с протоколом PROFIBUS PA;

- NCS-TT106 - преобразователи без дисплея в пластмассовом корпусе. В зависимости от вида выходного сигнала и конструкции корпуса модификация имеют шесть исполнений: NCS-TT106H - одноканальный преобразователь с протоколом HART; NCS-TT106P - одноканальный преобразователь с протоколом PROFIBUS PA; NCS-TT106F - одноканальный преобразователь с протоколом FIELDBUS; NCS-TT106M - одноканальный преобразователь с протоколом MODBUS; NCS-TT106H-R двухканальный преобразователь с протоколом HART; NCS-TT106H-R1 одноканальный преобразователь с протоколом HART. Преобразователи NCS-TT106H, NCS-TT106P, NCS-TT106F и NCS-TT106M предназначены для монтажа в коммутационную головку датчиков температуры. Преобразователи NCS-TT106H-R и NCS-TT106H-R1 предназначены для монтажа на DIN-рейку;

- NCS-TT108 - восьмиканальные преобразователи без дисплея в пластмассовом корпусе. В зависимости от вида выходного сигнала имеют два исполнения: NCS-TT108F с протоколом FIELDBUS и NCS-TT108P с протоколом PROFIBUS PA.

Нанесение знака поверки на преобразователи не предусмотрено.

Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке, расположенной на корпусе преобразователя, и имеет цифровое или буквенно-цифровое обозначение.

Рисунок 1 - Общий вид преобразователей измерительных

NCS-TT105H, NCS-TT105F, NCS-TT105P

Рисунок 2 - Общий вид преобразователей измерительных NCS-TT106H, NCS-TT106F

Рисунок 3 - Общий вид преобразователей измерительных NCS-TT106P, NCS-TT106M

Рисунок 4 - Место нанесения знака утверждения типа преобразователей измерительных NCS-TT106H, NCS-TT106F NCS-TT106P, NCS-TT106M

Рисунок 5 - Общий вид преобразователей измерительных NCS-TT106-R, NCS-TT106-R1

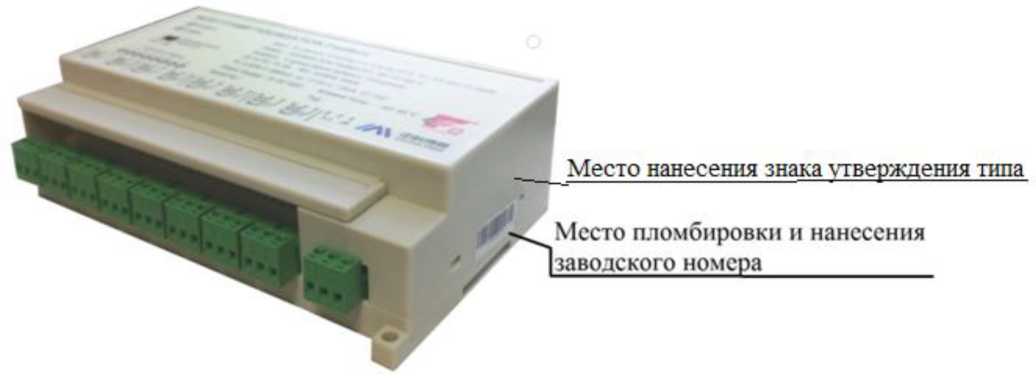

Рисунок 6 - Общий вид преобразователей измерительных NCS-TT108F, NCS-TT108P

Место нанесения знака утверждения типа

Место пломбировки и нанесения заводского номера_____________

Преобразователи исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P имеют пломбу, нанесенную на гайку, расположенную под задней крышкой корпуса. Преобразователи исполнений NCS-TT106-R, NCS-TT106-R1, NCS-TT108F, NCS-TT1O8P опломбированы этикеткой с нанесенным заводским номером. Пломбирование преобразователей исполнений NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT106M не предусмотрено.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении преобразователей и не имеет возможности считывания и модификации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Метрологические характеристики преобразователей

Наименование характеристики

Значение

Диапазон измерений сопротивления постоянного тока* (кроме исполнения NCS-TT1O6M), Ом

от 0 до 500 от 0 до 4000

Пределы допускаемой основной погрешности измерений сопротивления постоянного тока:

- приведенной погрешности измерений к максимальному диапазону измерений, %, для исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P, NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT108F, NCS-TT108P

±0,05

- абсолютной погрешности измерений, Ом, для исполнений NCS-TT106H-R, NCS-TT106H-R1

в диапазоне измерений от 0 до 500 Ом

в диапазоне измерений от 0 до 4000 Ом

±0,04

±0,35

Пределы допускаемой дополнительной погрешности измерений сопротивления постоянного тока при отклонении температуры окружающего воздуха на каждый 1°С от основного диапазона для исполнений:

- приведенной погрешности измерений к максимальному диапазону измерений, %, для исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P, NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT108F, NCS-TT108P

±0,005

- абсолютной погрешности измерений, Ом, для исполнений NCS-TT106H-R, NCS-TT106H-R1

в диапазоне измерений от 0 до 500 Ом

в диапазоне измерений от 0 до 4000 Ом

±0,001

±0,015

Пределы допускаемой дополнительной приведенной погрешности измерений сопротивления постоянного тока (приведенной к максимальному диапазону), %, для исполнений NCS-TT106H-R, NCS-TT106H-R1 при отклонении напряжения питания от 24 В на каждый 1 В

±0,005

Диапазон     измерений     напряжения     постоянного     тока

(кроме исполнения NCS-TT1O6M), мВ

от -100 до +100

Наименование характеристики

Значение

Пределы допускаемой основной погрешности измерений напряжения постоянного тока для исполнений:

- приведенной погрешности измерений к максимальному диапазону измерений, %, для исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P, NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT108F, NCS-TT108P

- абсолютной погрешности измерений, мВ, для исполнений NCS-TT106H-R, NCS-TT106H-R1

±0,05

±0,025 мВ

Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока при отклонении температуры окружающего воздуха на каждый 1°С для исполнений:

- приведенной погрешности измерений к максимальному диапазону измерений, %, для исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P, NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT108F, NCS-TT108P

- абсолютной погрешности измерений, мВ, для исполнений NCS-TT106H-R, NCS-TT106H-R1

±0,005

±0,001

Диапазон    измерений    температуры    термопреобразователями

сопротивления по ГОСТ 6651-2009*, °С:

- Pt100, Pt1000

- 50М, 100М

от -200 до +850 от -50 до +150

Пределы допускаемой основной погрешности измерений температуры термопреобразователями сопротивления по ГОСТ 6651-2009:

- абсолютной погрешности при Dнаст < 200 °С, °С

- приведенной погрешности измерений к настроенному диапазону при Энаст > 200 °С, %

±0,1

±0,05

Пределы допускаемой дополнительной погрешности измерений температуры термопреобразователями сопротивления по ГОСТ 6651-2009 при отклонении температуры окружающего воздуха на каждый 1°С от основного диапазона

- абсолютной погрешности при Dнаст < 100 °С, °С

- приведенной погрешности измерений к настроенному диапазону при Энаст > 100 °С, %

±0,005

±0,005

Пределы допускаемой дополнительной приведенной погрешности измерений температуры (приведенной к максимальному диапазону) термопреобразователями сопротивления по ГОСТ 6651-2009 исполнений NCS-TT106H-R, NCS-TT106H-R1 при отклонении напряжения питания от 24 В на каждый 1 В, %

±0,005

Диапазон      измерений      температуры      преобразователями

термоэлектрическими по ГОСТ 8.585-2001*,°С:

- Тип B

- Тип Е

- Тип J

- Тип K

- Тип N

- Тип S

- Тип R

- Тип Т

от +500 до +1810 от -200 до +1000 от -190 до +1200 от -200 до +1372 от -190 до +1300 от 0 до +1768 от 0 до +1768 от -200 до +400

Наименование характеристики

Значение

Пределы допускаемой основной погрешности измерений температуры преобразователями термоэлектрическими по ГОСТ 8.585-2001**: Типы B, S, R

- абсолютной погрешности, °С

Типы Е, J, K, N, Т

- абсолютной погрешности при Dнаст < 1000 °С, °С

- приведенной погрешности измерений к настроенному диапазону при Энаст > 1000 °С, %

±1

±0,5

±0,05

Пределы допускаемой дополнительной погрешности измерений температуры преобразователями термоэлектрическими по ГОСТ 8.5852001 при отклонении температуры окружающего воздуха на каждый 1°С от основного диапазона**:

Типы B, S, R

- приведенной погрешности измерений к настроенному диапазону , %

Типы Е, J, K, N, Т

- абсолютной погрешности при Dнаст < 500 °С, °С

- приведенной погрешности измерений к настроенному диапазону при Dm > 500 °С, %

±0,005

±0,01

±0,002

Погрешность термометра компенсации температуры свободных концов, °С

±0,5

* Указан максимальный диапазон измерений, возможна настройка преобразователей на сокращенный диапазон (Онаст) внутри указанного

* * Без учета погрешности измерений температуры свободных концов преобразователей термоэлектрических (при температуре свободных концов 0 °С)

аблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания, В

- NCS-TT105H (искробезопасное исполнение)

от 12 до 30

- NCS-TT105H

от 12 до 42

- NCS-TT105F, NCS-TT105P (искробезопасное исполнение)

от 9 до 17,5

- NCS-TT105F, NCS-TT105P

от 9 до 32

- NCS-TT106H, NCS-TT106M (искробезопасное исполнение)

от 11 до 30

- NCS-TT106H

от 11 до 35

- NCS-TT106 М

от 10 до 30

- NCS-TT106F, NCS-TT106P (искробезопасное исполнение)

от 9 до 17,5

- NCS-TT106F, NCS-TT106P

от 9 до 32

- NCS-TT106H-R, NCS-TT106H-R1(искробезопасное исполнение)

от 11 до 30

- NCS-TT106H-R, NCS-TT106H-R1

от 11 до 35

- NCS-TT108F, NCS-TT108P (искробезопасное исполнение)

от 9 до 17,5

- NCS-TT108F, NCS-TT108P

от 9 до 32

Наименование характеристики

Значение

Условия эксплуатации:

- основной диапазон температуры окружающей среды, °C

от +18 до +28

- рабочий диапазон температуры окружающей среды, °C

- относительная влажность окружающего воздуха, %, для

от -55 до +85

исполнения:

- NCS-TT105H, NCS-TT105F, NCS-TT105P

- NCS-TT106H, NCS-TT106M, NCS-TT106F, NCS-TT106P, NCS-

от 0 до 100

от 0 до 95

ТТ108Р, NCS-TT108F, NCS-TT106H-R; NCS-TT106H-R1

Габаритные размеры для исполнений, мм (±5 %): - NCS-TT105H, NCS-TT105F, NCS-TT105P (длинахвысотахширина)

113х95х95

- NCS-TT106H, NCS-TT106F, NCS-TT106P (диаметрхвысота)

45х23

- NCS-TT106M (диаметрхвысота)

45х21

- NCS-TT106H-R (длинахвысотахширина)

111х99х17,5

- NCS-TT106H-R1 (длинахвысотахширина)

110х99х22,5

- NCS-TT108P, NCS-TT108F (длинахвысотахширина)

53х108х179

Масса для исполнений, кг, не более:

- NCS-TT105H, NCS-TT105F, NCS-TT105P

1,1

- NCS-TT106H, NCS-TT106F, NCS-TT106P

0,05

- NCS-TT106M

0,045

- NCS-TT106H-R

0,11

- NCS-TT106H-R1

0,13

- NCS-TT108P, NCS-TT108F

0,5

Знак утверждения типа

наносится типографским способом на этикетку преобразователей (для модификации NCS-TT106) или в виде гравировки (для модификации NCS-TT105) или в виде наклейки на корпус (для модификации NCS-TT108) и на руководство по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователи измерительные NCS

NCS-TT105H; NCS-TT105F;

NCS-TT105P; NCS-TT106H;

NCS-TT106M; NCS-TT106P;

NCS-TT106F, NCS-TT106H-R;

NCS-TT106H-R1; NCS-TT108P;

NCS-TT108F

1 шт.

Руководство по эксплуатации*

NCS-TT1V1.01-RU

1 экз.

Паспорт

-

1 экз.

доставляется в электронном виде

Сведения о методах измерений

приведены в разделе 3 «Установка и подключение» руководства по эксплуатации.

Нормативные документы

ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Стандарт предприятия изготовителя Microcyber Corporation.
