Модули МС-ДПС
| Номер в ГРСИ РФ: | 89005-23 |
|---|---|
| Производитель / заявитель: | ООО "НПО САУТ", г.Екатеринбург |
Модули МС-ДПС (далее - модули) предназначены для измерений и преобразований поступающих с датчиков угла поворота: количества импульсов - в значения пройденного пути, частоты следования импульсов - в значения скорости, а также для передачи полученных значений в линии связи CAN и RS-485.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89005-23 | |||||||||
| Действует | по 15.05.2028 | |||||||||
| Наименование | Модули | |||||||||
| Модель | МС-ДПС | |||||||||
| Модификации |
МС-ДПС МС-ДПС-2 |
|||||||||
| Приказы |
№241 от
12.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 250c4f59-6a6b-7ee2-b0b3-230a482505f2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПО САУТ», РОССИЯ, 620027, Свердловская область, г. Екатеринбург, ул. Челюскинцев, д. 15
Поверка
| Методика поверки / информация о поверке |
МП 110-26-2025 Государственная система обеспечения единства измерений. Модули МС-ДПС. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 12.02.2026)
МП 80-26-2022 Государственная система обеспечения единства измерений. Модули МС-ДПС. Методика поверки.
(по 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
89005-23: Описание типа
2023-89005-23.pdf
|
Скачать | 366.8 КБ | |
|
89005-23: Методика поверки
2023-mp89005-23.pdf
Файл устарел
|
Скачать | 3.2 MБ | |
|
89005-23: Описание типа
2026-89005-23.pdf
|
Скачать | 609.5 КБ | |
|
89005-23: Методика поверки
МП 110-26-2025
2026-mp89005-23.pdf
|
Скачать | 3.2 MБ | |
|
89005-23: Методика поверки
2023-mp89005-23-1.pdf
Файл устарел
|
Скачать | 3.2 MБ | |
|
89005-23: Методика поверки
МП 80-26-2022
2023-mp89005-23-2.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Модули МС-ДПС (далее - модули) предназначены для измерений и преобразований поступающих с датчиков угла поворота: количества импульсов - в значения пройденного пути, частоты следования импульсов - в значения скорости, а также для передачи полученных значений в линии связи CAN и RS-485.
Описание
Принцип действия модулей основан на преобразовании электрических импульсных сигналов, поступающих от датчиков угла поворота утверждённого типа, вычислении пройденного пути по количеству импульсов и скорости по частоте следования импульсов.
Модули конструктивно выполнены в виде печатной платы открытого исполнения с размещёнными на ней электронными компонентами и интерфейсами подключения.
Модули выпускаются в двух модификациях МС-ДПС и МС-ДПС-2, отличающихся схемотехникой и встроенным программным обеспечением.
Заводской номер, состоящий из арабских цифр, наносится краской, лазером или иным пригодным способом на печатную плату.
Пломбирование модулей не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

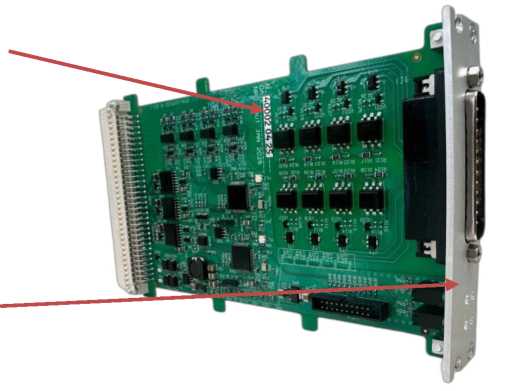

Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
а) модификация МС-ДПС
Место нанесения заводского номера
б) модификация МС-ДПС-2
Рисунок 1 - Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Модули имеют встроенное программное обеспечение (далее - ПО МС-ДПС), не изменяемое и не считываемое.
Конструкция модулей исключает возможность несанкционированного влияния на ПО МС-ДПС. Влияние ПО МС-ДПС учтено при нормировании метрологических характеристик модулей. Идентификационные данные метрологически значимой части ПО МС-ДПС приведены в таблице 1.
Уровень защиты ПО МС-ДПС «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификации | |
|
МС-ДПС |
МС-ДПС-2 | |
|
Идентификационное наименование ПО |
МС-ДПС.зГр |
БС-ДПС.зГр |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.196 |
не ниже 15.24 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименования характеристики |
Значение |
|
Диапазон измерений частоты следования импульсов, Гц |
от 0 до 2000 |
|
Диапазон преобразований частоты следования импульсов в скорость, км/ч |
от 0 до 500 |
|
Ёмкость счётного устройства, м |
16777215 |
|
Диапазон измерений количества импульсов, шт. |
от 0 до N 1) |
|
Пределы допускаемой абсолютной погрешности измерений и преобразований частоты следования импульсов в скорость, км/ч |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений и преобразований количества импульсов в пройденный путь, м |
±2 |
|
1) N = к • L / (п • D), где к = 42 шт. - количество зубьев датчика угла поворота; L - ёмкость счётного устройства МС-ДПС, м; D - диаметр бандажа колеса, м. | |
Таблица 3 - Основные технические характеристики
|
Наименования характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
50 ± 5 |
|
Количество линий связи: - RS-485 |
2 |
|
- CAN |
2 |
|
Масса, кг, не более |
0,15 |
|
Габаритные размеры средства измерений, мм, не более - длина |
178 |
|
- ширина |
102 |
|
- высота |
28 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +55 |
|
- относительная влажность при температуре +40 °С, %, не более |
98 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится лазером или иным пригодным способом на боковую планку модулей, а также типографским или иным пригодным способом на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль |
МС-ДПС1) |
1 шт. |
|
Паспорт: - модификация МС-ДПС - модификация МС-ДПС-2 |
СГМА.408119.001 ПС СГМА.408119.002 ПС |
1 экз. |
|
Модули МС-ДПС. Методика поверки |
_ |
1 экз. 2) |
|
1) Модификация МС-ДПС или МС-ДПС-2 в соответствии с заказом; 2) Допускается поставлять 1 экз. в один адрес отгрузки на CD-диске. | ||
Сведения о методах измерений
приведены в разделе 1 руководства по эксплуатации «Блок связи с ДПС БС-ДПС. Руководство по эксплуатации» СГМА.426436.009 РЭ.
Нормативные документы
Модуль МС-ДПС. Технические условия СГМА.408119.001 ТУ
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
