Манометр грузопоршневой МП-6
| Номер в ГРСИ РФ: | 89009-23 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "Шатковский приборостроительный завод", р.п.Шатки |
Манометр грузопоршневой МП-6 (далее по тексту - манометр) для воспроизведения, измерений и передачи единицы избыточного давления при поверке и калибровке рабочих разрядных эталонов и средств измерений избыточного давления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89009-23 | ||||||
| Наименование | Манометр грузопоршневой | ||||||
| Модель | МП-6 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 51efe15c-5a77-32cd-dafa-11f6d6501a00 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Шатковский приборостроительный завод" (ООО "Шатковский приборостроительный завод"), Нижегородская обл., Шатковский р-н, рп Шатки
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
89009-23: Описание типа
2023-89009-23.pdf
|
Скачать | 146.8 КБ | |
|
89009-23: Методика поверки
2023-mp89009-23.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Манометр грузопоршневой МП-6 (далее по тексту - манометр) для воспроизведения, измерений и передачи единицы избыточного давления при поверке и калибровке рабочих разрядных эталонов и средств измерений избыточного давления.
Манометр может применяться в качестве рабочего эталона по Государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 № 2653.
Описание
К данному типу средств измерений относится манометр грузопоршневой с зав. № 0660.
Конструктивно манометр выполнен в виде установки, все узлы которой расположены на основании с регулируемыми опорами. В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС), комплект грузов и отчетное устройство для наблюдения за взаимным расположением поршней.
Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса, предназначенного для предварительного заполнения гидравлической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей жидкости используется трансформаторное масло по ГОСТ 10121-76.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется визуально.
Комплект грузов предназначен для уравновешивания измеряемого давления.
Нанесение знака поверки на манометр не предусмотрено.
Заводской номер нанесён в формате цифрового обозначения на корпус манометра методом наклейки.
Пломбировка корпуса манометра не предусмотрена.
Общий вид манометра и место нанесения заводского номера и знака утверждения типа приведены на рисунках 1 и 2.
| Место нанесения заводского номера и знака утверждения типа |

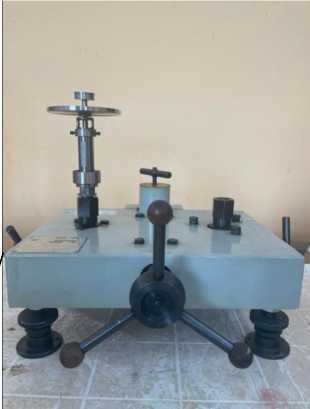

Рисунок 1 - Общий вид манометра грузопоршневого МП-6
Рисунок 2 - Информационная табличка манометра грузопоршневого МП-6
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0,04 до 0,6 |
|
Пределы допускаемой относительной погрешности измерений избыточного давления, % (1) |
±0,005 |
|
Среднее квадратическое отклонение результата определения эффективной площади поршневой пары, %, не более |
0,002 |
|
Номинальное значение эффективной площади поршня, см2 |
0,5 |
|
Скорость опускания поршня, мм/мин, не более |
1 |
|
Продолжительность свободного вращения поршня, мин, не менее |
4 |
|
(1) В основном диапазоне измерений от 0,1<Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,ЬРтах погрешность нормируется в % от 0,1-Ртах (где Ртах - верхний предел диапазона измерений; Ртш - нижний предел диапазона измерений). | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая жидкость |
трансформаторное масло |
|
по ГОСТ 10121-76 | |
|
Габаритные размеры, мм, не более | |
|
- высота |
440 |
|
- длина |
390 |
|
- ширина |
425 |
|
Масса без комплекта грузов, кг, не более |
62 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
на корпус манометра методом наклейки и на титульный лист паспорта типографским способом.
Комплектность
|
Таблица 3 - Комплектность манометра грузопоршневого М |
П-6 | |
|
Наименование частей |
Обозначение |
Количество |
|
Манометр грузопоршневой |
МП-6 |
1 шт. |
|
Комплект грузов |
- |
1 компл. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации манометра в разделе 2 «Использование манометра по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.
