Комплексы автоматизированные измерительные АИК
| Номер в ГРСИ РФ: | 89185-23 |
|---|---|
| Производитель / заявитель: | ООО "Планета Инфо", г. Санкт-Петербург |
Комплексы автоматизированные измерительные АИК (далее - комплексы АИК) предназначены для автоматических измерений уровня воды, гидростатического давления, количества атмосферных осадков, относительной влажности воздуха, температуры воздуха, температуры воды, температуры почвы, скорости и направления воздушного потока, атмосферного давления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89185-23 | ||||||
| Действует | по 01.06.2028 | ||||||
| Наименование | Комплексы автоматизированные измерительные | ||||||
| Модель | АИК | ||||||
| Приказы |
№15 от
12.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4e482fae-2cd5-4fda-23ed-e68e60bbc2c4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Планета Инфо», РОССИЯ, 199178, г. Санкт-Петербург, Линия 13-я В.О., д. 78, литер А, помещ. 7-Н, кабинет 190
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 01.02.2026 |
Поверители
Скачать
|
89185-23: Описание типа
2023-89185-23.pdf
Файл устарел
|
Скачать | 782.3 КБ | |
|
89185-23: Методика поверки
2023-mp89185-23.pdf
Файл устарел
|
Скачать | 6.3 MБ | |
|
89185-23: Описание типа
2023-89185-23-1.pdf
|
Скачать | 782.3 КБ | |
|
89185-23: Описание типа
2026-89185-23.pdf
|
Скачать | 900.5 КБ | |
|
89185-23: Методика поверки
2023-mp89185-23-1.pdf
|
Скачать | 6.3 MБ |
Описание типа
Назначение
Комплексы автоматизированные измерительные АИК (далее - комплексы АИК) предназначены для автоматических измерений уровня воды, гидростатического давления, количества атмосферных осадков, относительной влажности воздуха, температуры воздуха, температуры воды, температуры почвы, скорости и направления воздушного потока, атмосферного давления.
Описание
Принцип действия комплексов АИК основан на измерении первичными измерительными преобразователями физических величин с передачей данных в контроллер и далее в центр сбора данных с помощью средств связи.
Конструктивно комплексы АИК состоят из центрального устройства, первичных измерительных преобразователей метеорологических параметров (далее - ПИП), вспомогательных и связующих компонентов. Комплексы АИК выпускаются с различным количеством ПИП. Количество и наименование ПИП конкретного комплекса АИК указаны в паспорте.
Принцип действия первичных измерительных преобразователей:
- при измерении уровня воды и гидростатического давления основан на преобразовании давления высоты столба жидкости над датчиком в значение уровня или давления соответственно;
- при измерении температуры воздуха, температуры почвы и температуры воды основан на зависимости электрического сопротивления платины от температуры среды;
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
- при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);
- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота (механический преобразователь) или на изменении значений ультразвукового преобразователя потока (ультразвуковой преобразователь);
- при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);
- при измерении атмосферного давления основан на изменении емкости конденсатора или механической деформации кварцевой мембраны в зависимости от изменения атмосферного давления.
Комплексы АИК выпускаются в шести исполнениях, отличающихся центральным устройством и количеством измерительных каналов. Нанесение знака поверки на корпус центрального устройства не предусмотрено. Заводской номер наносится на корпус центрального устройства комплексов АИК в виде наклейки. Общий вид комплексов АИК представлен на рисунке 1.
Общий вид исполнений центральных устройств и место нанесения заводского номера представлены на рисунках 2- 7. Общий вид ПИП из состава комплекса АИК представлен на рисунках 8-14.
1 - ПИП влажности и температуры воздуха (ДВЛиТ1),
2 - ультразвуковой ПИП скорости и направления ветра (ДСНВУ 1),
3 - ПИП барометрического давления (ДБД 1), 4 - механический ПИП скорости ветра (ДСВМ 1), 5 - механический ПИП направления ветра (ДСВМ 1),
6 - источник возобновляемой энергии, 7 - фоторегистратор, 8 - устройство связи,
9 - ПИП количества атмосферных осадков (ДО),
10 - ПИП уровня гидростатического типа (ДУГ 1), 11 - источник питания,
12 - ПИП температуры воды и почвы (ДТ(ВиП)1)
Рисунок 1 - Общий вид комплекса АИК
1 - место нанесения заводского номера

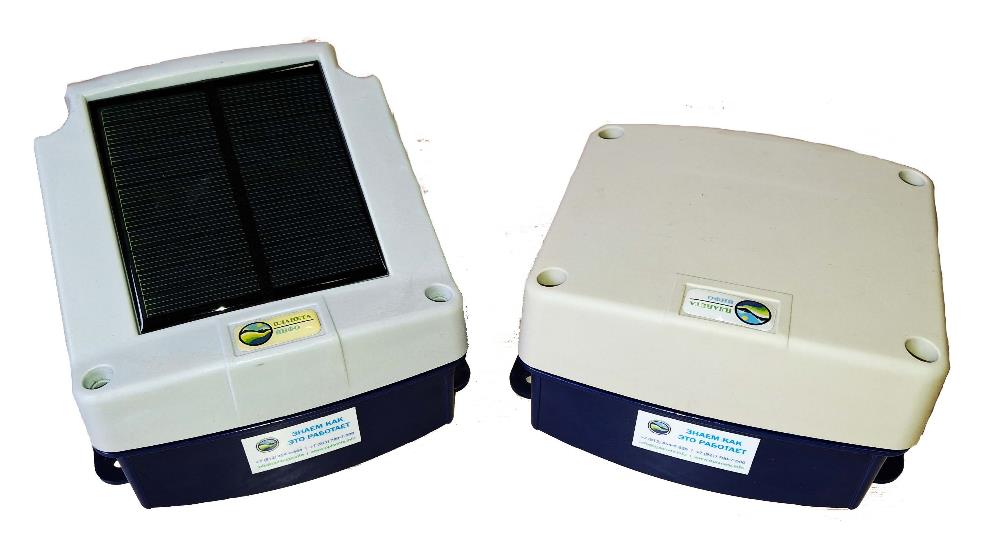

Рисунок 2 - Внешний вид регистратора Исп. 1 (ML-XXX)
1 - место нанесения заводского номера
Рисунок 3 - Внешний вид регистратора Исп. 2 (DK3XXX)
1
1 - место нанесения заводского номера

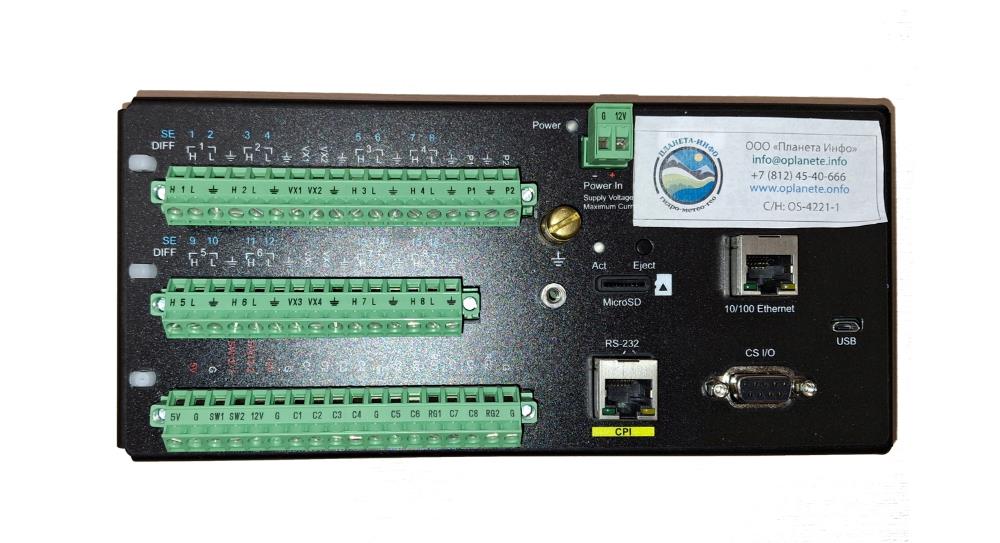

Рисунок 4 - Внешний вид регистратора Исп. 3 (OS-XXX)
1 - место нанесения заводского номера
Рисунок 7 - Внешний вид регистратора Исп. 6 (LeveLxxx)
Датчик ДТ(ВиП) 1
Датчик ДТ(ВиП) 2

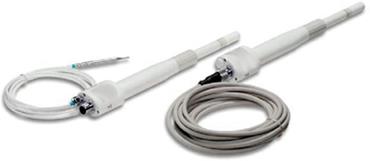

Рисунок 8 - Внешний вид датчиков ДТ(ВиП) 1 и ДТ(ВиП) 2

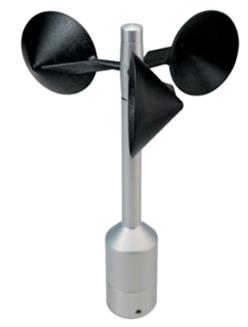

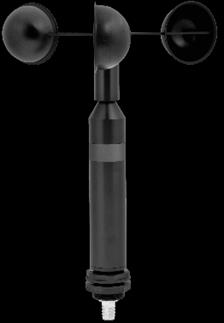

Рисунок 11 - Внешний вид датчиков ДСВМ 1, ДСНВМ 2, ДСВМ 3, ДСВМ 4
Датчик ДНВМ 1
Датчик ДСНВМ 2
Датчик ДНВМ 2

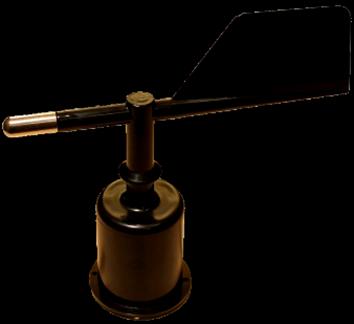

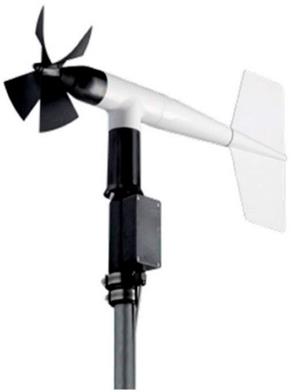

Рисунок 12 - Внешний вид датчиков ДНВМ 1, ДСНВМ 2, ДНВМ 2

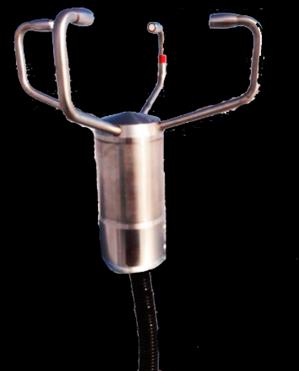

Рисунок 13 - Внешний вид датчиков ДСНВУ 1, ДСНВУ 2, ДСНВУ 3
Датчик ДБД 1
Датчик ДБД 2
Рисунок 14 - Внешний вид датчиков ДБД 1, ДБД 2
Программное обеспечение
Комплексы АИК имеют встроенное программное обеспечение (далее - ПО), инсталлированное в памяти центрального устройства. Встроенное ПО обеспечивает управление функционированием комплексов АИК, сбор, обработку, хранение и передачу данных. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение (для различных исполнений комплекса) | ||||
|
Исп. 1 |
Исп. 2 |
Исп. 3 |
Исп. 5 |
Исп. 6 | |
|
Идентификационное наименование ПО |
ML-XXX |
DK3XXX |
OS-XXX |
I-log |
LeveLxxx |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.0B1 |
Не ниже 1.1 |
Не ниже OS 2X |
Не ниже 5.0 |
Не ниже 1.0 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК уровня воды |
ДУиТ 1 |
Диапазон измерений уровня воды, м |
от 0 до 50 |
|
Пределы допускаемой приведенной погрешности измерений уровня воды, % (к диапазону измерений): - в диапазоне от 0 до 10 м включ.; - в диапазоне св. 10 до 50 м |
±0,1 ±0,05 | ||
|
ДУиТ 2 |
Диапазон измерений уровня воды, м |
от 0 до 50 | |
|
Пределы допускаемой приведенной погрешности измерений уровня воды, % (к диапазону измерений): - в диапазоне от 0 до 10 м включ.; - в диапазоне св. 10 до 50 м |
±0,1 ±0,05 | ||
|
ДУ 3 |
Диапазон измерений уровня воды, м |
от 0 до 50 | |
|
Пределы допускаемой приведенной погрешности измерений уровня воды, % (к диапазону измерений) |
±0,25 | ||
|
ИК гидростатического давления |
ДУГ 1 |
Диапазон измерений гидростатического давления, МПа |
от 0 до 5 |
|
Пределы допускаемой приведенной погрешности измерений гидростатического давления, % (к диапазону измерений): - в диапазоне от 0 до 0,1 МПа включ.; - в диапазоне св. 0,1 до 5 МПа |
±0,1 ±0,05 | ||
|
ДУГ 2 |
Диапазон измерений гидростатического давления, МПа |
от 0 до 5 | |
|
Пределы допускаемой приведенной погрешности измерений гидростатического давления, % (к диапазону измерений) |
±0,1 | ||
|
ДУГ 3 |
Диапазон измерений гидростатического давления, МПа |
от 0 до 5 | |
|
Пределы допускаемой приведенной погрешности измерений гидростатического давления, % (к диапазону измерений) |
±0,25 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК количества атмосферных осадков |
ДО-1 |
Диапазон измерений количества атмосферных осадков, мм |
от 1,0 до 1500,0 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(1,0+0,01-Х1)) | ||
|
ДО-2 |
Минимальное измеряемое количество атмосферных осадков, мм |
0,2 | |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,2+0,01-Х1)) | ||
|
ДО-3 |
Минимальное измеряемое количество атмосферных осадков, мм |
0,2 | |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,2+0,01-Х1)) | ||
|
ИК температуры воздуха |
ДВЛиТ1 |
Диапазон измерений температуры воздуха, °С |
от -50,0 до +70,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: - в диапазоне от -50,0 °С до +10,0 °С включ.; - в диапазоне св. +10,0 °С до +40,0 °С включ.; - в диапазоне св. +40,0 °С до +70,0 °С |
±0,4 ±0,2 ±0,5 | ||
|
ДВЛиТ2 |
Диапазон измерений температуры воздуха, °С |
от -50,0 до +70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,5 | ||
|
ДТ(ВиП)1 |
Диапазон измерений температуры воздуха, °С |
от -50,0 до +70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,5 | ||
|
ДТ(ВиП)2 |
Диапазон измерений температуры воздуха, °С |
от -50,0 до +70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,5 | ||
|
ИК относительной влажности воздуха |
ДВЛиТ1 |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне св. 10 % до 90 % включ.; - в диапазонах от 0 % до 10 % включ. и св. 90 % до 100 % |
±3 ±5 | ||
|
ДВЛиТ2 |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±5 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК скорости воздушного потока |
ДСВМ 1 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,4 до 60,0 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной в диапазоне от 0,4 до 10,0 м/с включ., м/с; - относительной в диапазоне св. 10,0 до 60,0 м/с, % |
±0,4 ±4 | ||
|
ДСНВМ 2 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,5 до 10,0 м/с включ.; - в диапазоне св. 10,0 до 60,0 м/с |
±0,5 ±(0,5+0,05-V2)) | ||
|
ДСВМ 3 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,5 до 10,0 м/с включ.; - в диапазоне св. 10,0 до 60,0 м/с |
±0,4 ±(0,4+0,04-V2)) | ||
|
ДСВМ 4 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 45,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,5 до 10,0 м/с включ.; - в диапазоне св. 10,0 до 45,0 м/с |
±0,5 ±(0,5+0,05-V2)) | ||
|
ДСНВУ 1 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 75,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,2+0,03-V2)) | ||
|
ДСНВУ2 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 75,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,03-V2)) | ||
|
ДСНВУ3 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,5+0,05-V2)) |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК направления воздушного потока |
ДНВМ 1 |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ДСНВМ 2 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ДНВМ 2 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±5° | ||
|
ДСНВУ 1 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ДСНВУ2 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ДСНВУ3 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±5° | ||
|
ИК атмосферного давления |
ДБД 1 |
Диапазон измерений атмосферного давления, гПа |
от 500,0 до 1100,0 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 | ||
|
ДБД 2 |
Диапазон измерений атмосферного давления, гПа |
от 500,0 до 1100,0 | |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК температуры воды |
ДТ(ВиП)1 |
Диапазон измерений температуры воды, °С |
от -2,0 до +45,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 | ||
|
ДТ(ВиП)2 |
Диапазон измерений температуры воды, °С |
от -2,0 до +45,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 | ||
|
ДУиТ 1 |
Диапазон измерений температуры воды, °С |
от -2,0 до +45,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 | ||
|
ДУиТ 2 |
Диапазон измерений температуры воды, °С |
от -2,0 до +45,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 | ||
|
ИК температуры почвы |
ДТ(ВиП)1 |
Диапазон измерений температуры почвы, °С |
от -50,0 до +70,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры почвы, °С |
±0,5 | ||
|
ДТ(ВиП)2 |
Диапазон измерений температуры почвы, °С |
от -50,0 до +70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры почвы, °С |
±0,5 | ||
|
Примечания 1) Х - измеренное значение количества атмосферных осадков, мм; 2) V - измеренное значение скорости воздушного потока, м/с | |||
Таблица 3 - Технические характеристики для Исп. 1-Исп. 3
|
Наименование характеристики |
Исполнение | ||
|
Исп. 1 ML-XXX |
Исп. 2 DK3XXX |
Исп. 3 OS-XXX | |
|
Электрическое питание: - напряжение, В |
от 3,6 до 8,30 |
от 1,5 до 3,6 |
от 3,6 до 8,30 |
|
Максимальная потребляемая мощность в режиме измерения, В-А, не более |
0,83 |
0,2 |
0,3 |
|
Габаритные размеры, мм, не более: - Длина |
130 |
100 |
250 |
|
- Ширина |
150 |
100 |
200 |
|
- Высота |
140 |
460 |
150 |
|
Масса (без батареи), кг, не более |
0,6 |
2,0 |
0,8 |
|
Условия эксплуатации (с термокожухом): - температура воздуха, °С |
от -50 до +80 |
от -50 до +80 |
от -50 до +80 |
|
- относительная влажность воздуха, % |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
|
- атмосферное давление, гПа |
от 500 до 1100 |
от 500 до 1100 |
от 500 до 1100 |
Таблица 4 - Технические характеристик для Исп. 4-Исп. 6
|
Наименование характеристики |
Исполнение | ||
|
Исп. 4 Индикатор |
Исп. 5 I-log |
Исп. 6 LeveLxxx | |
|
Электрическое питание: - напряжение, В |
12; 24; 220 |
3,6 |
3,6 |
|
Максимальная потребляемая мощность в режиме измерения, В-А, не более |
0,5 |
0,2 |
0,2 |
|
Габаритные размеры, мм, не более: - Длина - Ширина - Высота |
600 400 250 |
70 70 460 |
70 70 460 |
|
Масса (без батареи), кг, не более |
2,0 |
0,5 |
0,5 |
|
Условия эксплуатации (с термокожухом): - температура воздуха, °С - относительная влажность воздуха, % - атмосферное давление, гПа |
от -30 до +55 от 10 до 93 от 500 до 1100 |
от -20 до +60 от 0 до 100 от 500 до 1100 | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
12 |
Таблица 6 - Габаритные размеры и масса П1И11 из состава комплекса АИК
|
Наименование ПИП из состава комплекса АИК |
Габаритные размеры, мм, не более |
Масса (без батареи), кг, не более | |||
|
Длина |
Ширина |
Высота |
Диамет р | ||
|
Датчик уровня и температуры ДУиТ 1 Датчик уровня и температуры ДУиТ 2 Датчик уровня ДУ 3 Датчик гидростатического давления ДУГ 1 Датчик гидростатического давления ДУГ 2 Датчик гидростатического давления ДУГ 3 |
250 |
- |
- |
30 |
0,5 |
|
Датчик температуры воды и почвы ДТ(ВиП)1, (без кабеля) Датчик температуры воды и почвы ДТ(ВиП)2, (без кабеля) |
150 |
- |
- |
10 |
0,15 |
|
Датчик температуры и влажности ДВЛиТ1, (без кабеля) |
200 |
- |
- |
20 |
0,15 |
|
Датчик температуры и влажности ДВЛиТ2, (без кабеля) |
200 |
90 |
50 |
- |
0,3 |
|
Датчик барометрического давления ДБД 1 |
100 |
70 |
30 |
- |
0,2 |
|
Датчик барометрического давления ДБД 2 |
120 |
80 |
50 |
- |
0,35 |
|
Датчик скорости воздушного потока механический ДСВМ 1 |
250 |
- |
- |
200 |
0,4 |
|
Датчик скорости и направления воздушного потока механический ДСНВМ 2 |
600 |
60 |
400 |
- |
1,7 |
|
Датчик скорости воздушного потока механический ДСВМ 3 |
300 |
- |
- |
220 |
0,4 |
|
Датчик скорости воздушного потока механический ДСВМ 4 |
200 |
- |
- |
200 |
0,4 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ 1 |
225 |
- |
- |
225 |
1,5 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ2 |
150 |
- |
- |
200 |
2,1 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ3 |
140 |
- |
- |
120 |
1,5 |
|
Датчик направления воздушного потока механический ДНВМ 1 |
350 |
190 |
70 |
- |
0,5 |
|
Датчик направления воздушного потока механический ДНВМ 2 |
200 |
180 |
90 |
- |
0,5 |
|

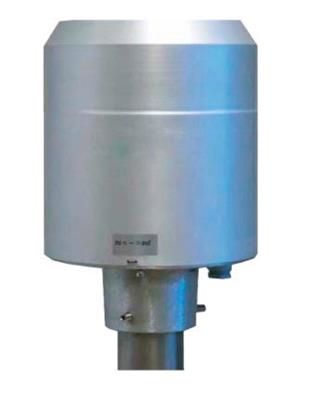

Датчик осадков ДО-1 |
620 |
- |
- |
500 |
12,0 |
|
Датчик осадков ДО-2 |
320 |
- |
- |
220 |
2,7 |
|
Датчик осадков ДО-3 |
430 |
- |
- |
220 |
2,5 |
Таблица 7 - Условия эксплуатации для ПИП из состава комплекса АИК
|
Наименование |
Значение |
|
- относительная влажность воздуха, % |
до 100 |
|
- температура воздуха, °С: | |
|
Датчик уровня и температуры ДУиТ 1 |
от -2 до +45 |
|
Датчик уровня и температуры ДУиТ 2 |
от -2 до +45 |
|
Датчик уровня ДУ 3 |
от -2 до +45 |
|
Датчик гидростатического давления ДУГ 1 |
от -2 до +45 |
|
Датчик гидростатического давления ДУГ 2 |
от -2 до +45 |
|
Датчик гидростатического давления ДУГ 3 |
от -2 до +45 |
|
Датчик температуры воды и почвы ДТ(ВиП)1 |
от -50 до +70 |
|
Датчик температуры воды и почвы ДТ(ВиП)2 |
от -50 до +70 |
|
Датчик температуры и влажности ДВЛиТ1 |
от -50 до +70 |
|
Датчик температуры и влажности ДВЛиТ2 |
от -50 до +70 |
|
Датчик барометрического давления ДБД 1 |
от -50 до +60 |
|
Датчик барометрического давления ДБД 2 |
от -50 до +60 |
|
Датчик скорости воздушного потока механический ДСВМ 1 |
от -50 до +60 |
|
Датчик скорости и направления воздушного потока механический ДСНВМ 2 |
от -50 до +60 |
|
Датчик скорости воздушного потока механический ДСВМ 3 |
от -50 до +60 |
|
Датчик скорости воздушного потока механический ДСВМ 4 |
от -50 до +60 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ 1 |
от -50 до +60 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ 2 |
от -50 до +70 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ3 |
от -50 до +50 |
|
Датчик направления воздушного потока механический ДНВМ 1 |
от -50 до +60 |
|
Датчик направления воздушного потока механический ДНВМ 2 |
от -50 до +60 |
|
Датчик осадков ДО-1 |
от -40 до +50 |
|
Датчик осадков ДО-2 |
от -50 до +60 |
|
Датчик осадков ДО-3 |
от -40 до +60 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации АИК 001.360.148-21 РЭ «Комплексы автоматизированные измерительные АИК. Руководство по эксплуатации» и Паспорта «Комплекс автоматизированный измерительный АИК. Паспорт» типографским способом.
Комплектность
Таблица 8 - Комплектность комплексов автоматизированных измерительных АИК
|
Наименование |
Обозначение |
Количество |
|
Комплексы автоматизированные измерительные |
АИК |
1 шт. |
|
Руководство по эксплуатации |
АИК 001.360.148-21 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* Количество и состав измерительных каналов конкретного комплекса АИК указываются в его паспорте. | ||
Сведения о методах измерений
приведены в документе АИК 001.360.148-21 РЭ «Комплексы автоматизированные измерительные
АИК. Руководство по эксплуатации», раздел 2 «Описание и работа составных частей комплекса».
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1-1-107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта № 2653 от 20.10.2022
Технические условия АИК 001.360.148-21 ТУ «Комплексы автоматизированные измерительные АИК. Технические условия»
Смотрите также
