Блоки интеллектуализации нижнего уровня скважины БИНУС
| Номер в ГРСИ РФ: | 89244-23 |
|---|---|
| Производитель / заявитель: | ООО "Центр образования науки и культуры им. И.М. Губкина" (ООО "ЦОНиК им. И.М. Губкина"), г. Москва |
Блоки интеллектуализации нижнего уровня скважины БИНУС (далее - БИНУС) предназначены для измерений, преобразования сигналов от первичных преобразователей, контроля и хранения значений поступивших параметров и вычисления значений объёмного расхода, объема, массового расхода, массы жидкостей, добываемых установками электроприводных лопастных насосов УЭЛН по ГОСТ Р 56830-2015, установками электроприводных винтовых насосов УЭВН и любыми другими насосами по ГОСТ ISO 17769-1-2014 с электроприводом (далее установки).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89244-23 |
| Действует | по 07.06.2028 |
| Наименование | Блоки интеллектуализации нижнего уровня скважины |
| Модель | БИНУС |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b91e8fc5-94d9-d04a-32f0-5c30a6b5a43d |
Производитель / Заявитель
Общество с ограниченной ответственностью "Центр образования науки и культуры им. И.М. Губкина" (ООО "ЦОНиК им. И.М. Губкина"), г. Москва.
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
89244-23: Описание типа
2023-89244-23.pdf
Файл устарел
|
Скачать | 796.2 КБ | |
|
89244-23: Методика поверки
2023-mp89244-23.pdf
|
Скачать | 5.1 MБ | |
|
89244-23: Описание типа
2025-89244-23.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Блоки интеллектуализации нижнего уровня скважины БИНУС (далее - БИНУС) предназначены для измерений, преобразования сигналов от первичных преобразователей, контроля и хранения значений поступивших параметров и вычисления значений объёмного расхода, объема, массового расхода, массы жидкостей, добываемых установками электроприводных лопастных насосов УЭЛН по ГОСТ Р 56830-2015, установками электроприводных винтовых насосов УЭВН и любыми другими насосами по ГОСТ ISO 17769-1-2014 с электроприводом (далее установки).
Описание
Принцип работы БИНУС основан на вычислении объемного/массового расхода и объёма/массы по значениям величин, поступающих в виде аналоговых сигналов от первичных измерителей (преобразователей давления, регистрационный 56246-14), входящих в состав БИНУС и цифровых сигналов, поступающих по протоколу MODBUS от первичных преобразователей не входящих в состав БИНУС (давления, температуры, силы электрического тока, частоты электрического тока, коэффициента загрузки электродвигателя (отношение потребляемой мощности к номинальной), мощности активной), пропорциональных вычисляемым величинам. Алгоритм вычислений объемного/массового расхода и объёма/массы основан на пересчёте потребляемой насосной установкой электрической мощности (ток по фазам, частота тока) и/или пересчёте давления создаваемого насосной установкой в объёмный/массовый расход, объём/массу перекачанной за определённое время жидкости/газожидкостной смеси по расходно-напорной характеристике (РНХ) насосной установки.
Значения параметров работы насосной установки передаются в БИНУС для расчёта расхода и количества продукции через сетевой интерфейс Ethernet (стандарт IEEE 802.3) по протоколу MODBUS, или последовательный интерфейс (RS232/RS422/RS485) по протоколу MODBUS, или канал сотовой радиосвязи стандарта не ниже GSM 900/1800 (передача данных с приёмного устройства в БИНУС происходит по протоколу MODBUS).
Компоненты БИНУС могут быть объединены конструктивно в различных сочетаниях или выполнены отдельными модулями.
В состав БИНУС входят:
- промышленный компьютер; панель оператора.
Станция управления насосной установкой должна иметь счётчик электроэнергии 3-х фазный промышленный (или датчик тока, напряжения) класс точности не выше 0,5;
В процессе расчёта учитываются:
- исходные данные об условиях работы насосной установки;
- исходные данные о расходно-напорной характеристике (РНХ) насоса, нагрузочные характеристики электродвигателя, дополнительные и предвключенные устройства (например, гидрозащита, сепаратор/диспергатор);
- измеренные внешними приборами параметры потребляемой установкой, электрической мощности, давлении на приёме, выходе насоса, обводнённости продукции;
- измеренные БИНУС значения давлений на устье скважины (или на выходе из насоса).
Все начальные данные, измеряемые БИНУС и внешними приборами данные, и алгоритм расчёта хранятся в энергонезависимой памяти БИНУС, а также данные калибровки коэффициентов состояния насосной установки, которые получают при первом запуске насосной установки путём сравнения рассчитанного значения расхода со значением расхода, измеренного с помощью какого-либо иного соответствующего условиям применения измерителя расхода (или, в случае отсутствия соответствующего условиям применения измерителя расхода, вводят в БИНУС паспортную расходно-напорную характеристику насоса). Массовый расход вычисляется по данным измерений, поступающих в БИНУС от внешних средств измерений по протоколу MODBUS, установленных на скважине, а также исходных данных плотности нефти, воды, газа, газосодержания, обводнённости перекачиваемой продукции. Исходные данные о свойствах перекачиваемой продукции определяют лабораторными методами по отобранным пробам, численные значения которых вносят в БИНУС.
Составляющие узлы блоков БИНУС имеют маркировку в виде металлической таблички и наклейки, закрепленных на корпусе прибора. На металлической пластине наносится информация о названии прибора, модели, серийном номере, изготовителе, дате производства, способ нанесения данных - гравировка.
На наклейке указаны основные условиях эксплуатации, номер версии ПО. Номер версии ПО так же отображается в меню пользователя на главном экране.
Внешний вид БИНУС зависит от применяемого корпуса прибора (корпус может быть или с глухой внешней металлической дверцей, или со стеклянной (прозрачной) внешней дверцей, или с внешней металлической дверцей с установленным на ней монитором). Маркировочную табличку устанавливают или на внешней металлической дверце или на внутренней дверце, если внешняя дверца стеклянная (прозрачная). Внешний вид показан на рис. 1А-1В, схема маркировочной таблички- на рис. 2А, схема наклейки - на рис. 2Б, наклейка показана на рис. 2В, схема пломбирования показана на рис. 3А-3Б, схема БИНУС приведена на рисунке 4.
Заводской номер БИНУС наносят на маркировочную табличку методом гравировки в буквенно-цифровом формате. Место нанесения заводского номера показано на рисунке 2.
Пломба устанавливается производителем или представителем производителя на щиток, закрывающий контроллер с энергонезависимой памятью (в случае корпуса прибора с глухой внешней металлической дверцей), в которого хранится все начальные данные, измеряемые данные и алгоритм расчёта БИНУС или на сам контроллер (в случае корпуса прибора со стеклянной (прозрачной) внешней дверцей, или с внешней металлической дверцей с установленным на ней монитором) (рис. 3А, 3Б).
Знак поверки наносится типографским способом в паспорт прибора.

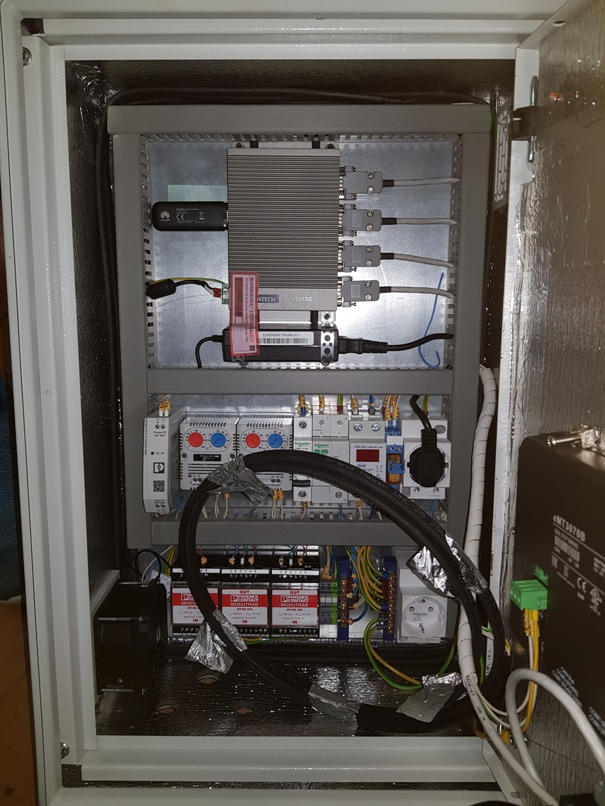

Рисунок1Б - Внешний вид БИНУС с внешней стеклянной (прозрачной) дверцей

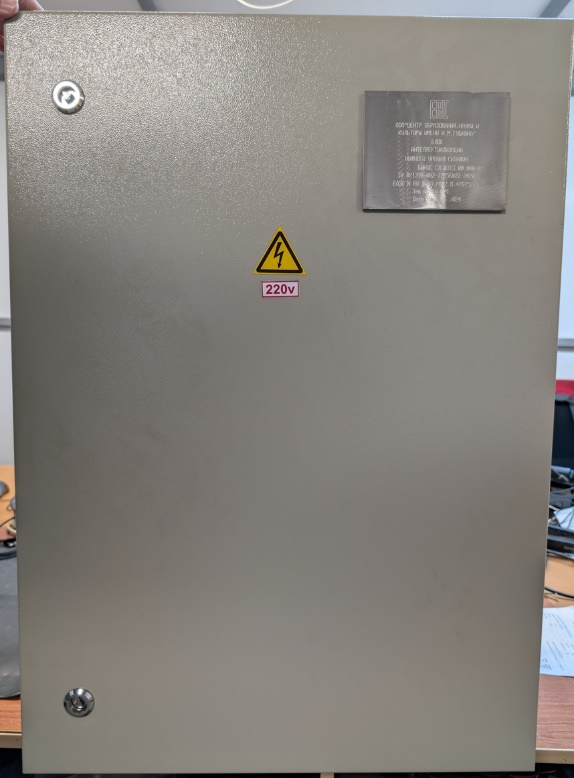

Рисунок 1А - Внешний вид БИНУС с внешней глухой металлической дверцей
Маркировочная табличка

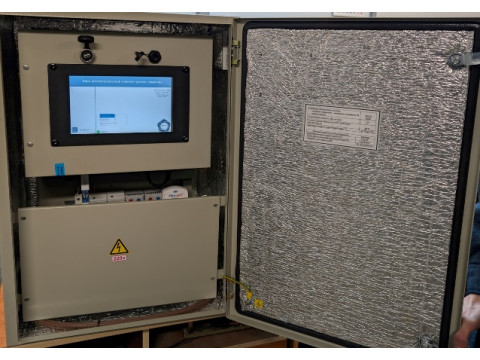

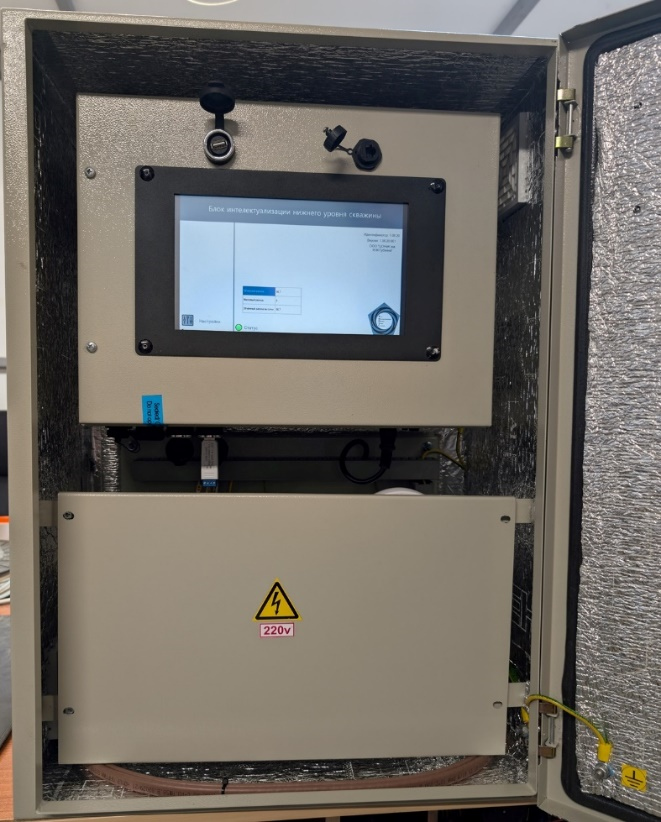

Рисунок 1В — Внешний вид БИНУС с внешней металлической дверцей с установленным на ней монитором
Рисунок 1 - Внешний вид БИНУС.
Рисунок 2А - Маркировочная табличка
|
Параметры электрического питания: - питающее напряжение - переменное, однофазное. В - частота тока, Гц |
220+22 50/60 |
|
Потребляемая мощность, кВт, не более |
0,5 |
|
Степень защиты оболочки по ГОСТ 14254-2015 (ЕС 60529:2013) |
IP 54 |
|
Диапазон температур окружающей среды, СС |
от -60 до +40 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1.06.20 |
|
Номер версии (идентификационный номер) ПО |
1.06.20.DDD |
Рисунок 2Б - Наклейка

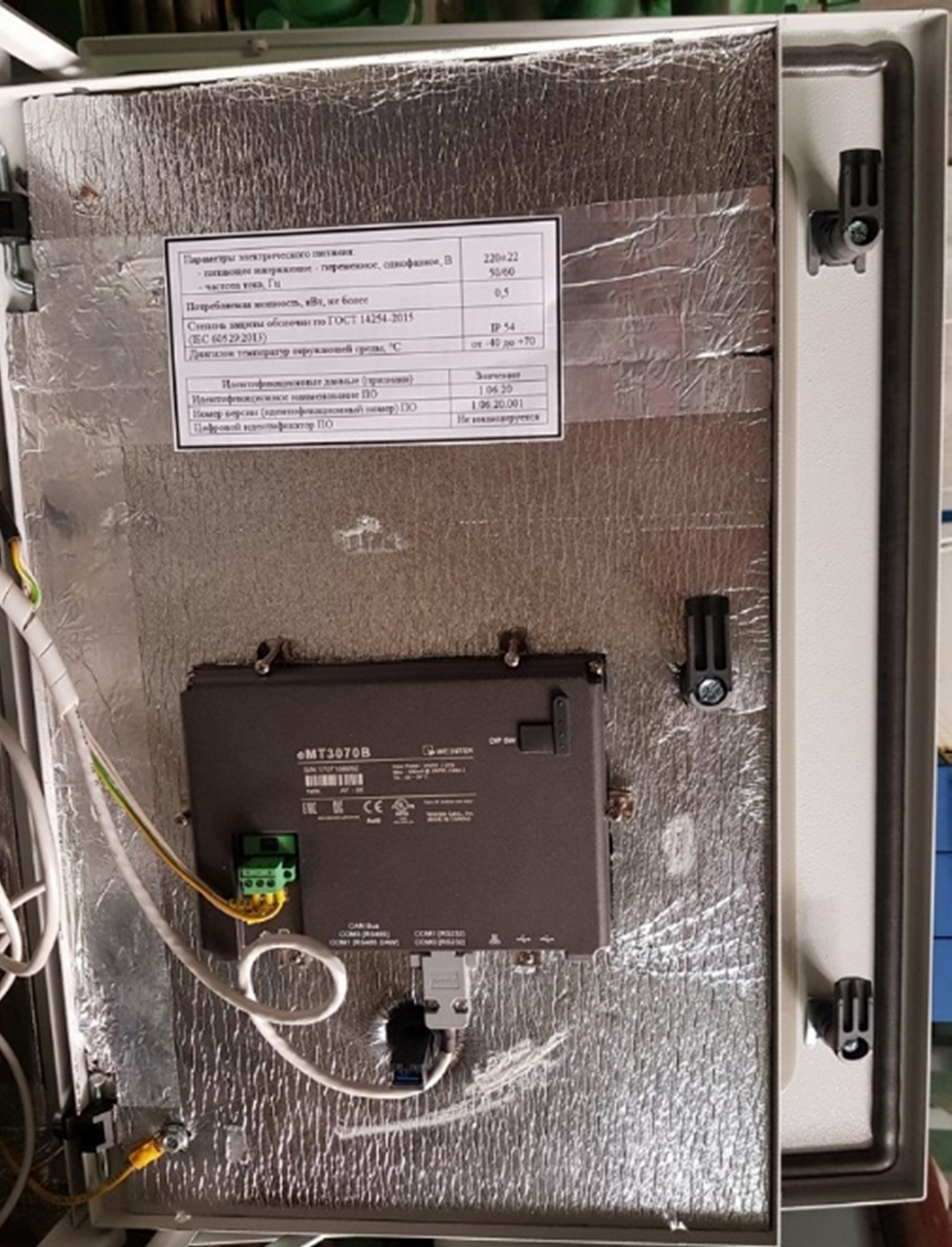

Место установки наклейки при корпусе БИНУС с внешней глухой металлической дверцей
Место установки наклейки при корпусе БИНУС с внешней стеклянной
(прозрачной) дверцей

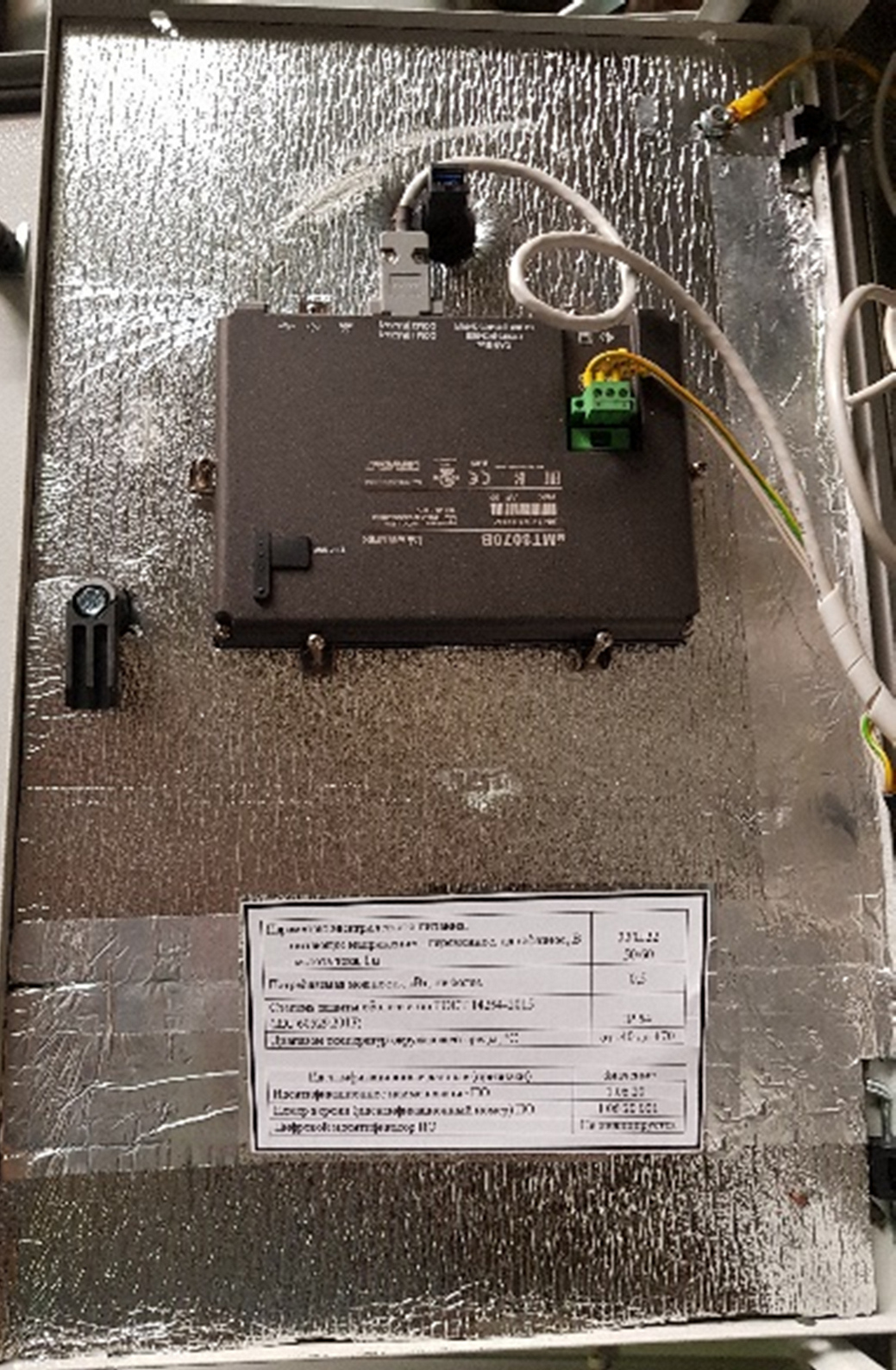

Место установки наклейки при корпусе БИНУС с внешней металлической дверцей с установленным на ней монитором
Рисунок 2 В - Место установки наклейки
Рис. 3-Б - Место установки пломбы при корпусе БИНУС с внешней стеклянной (прозрачной) дверцей или с внешней металлической дверцей с установленным на ней монитором
Рис. 3-А - Место установки пломбы при корпусе БИНУС с внешней глухой металлической дверцей
Рисунок 3 - Место установки пломб

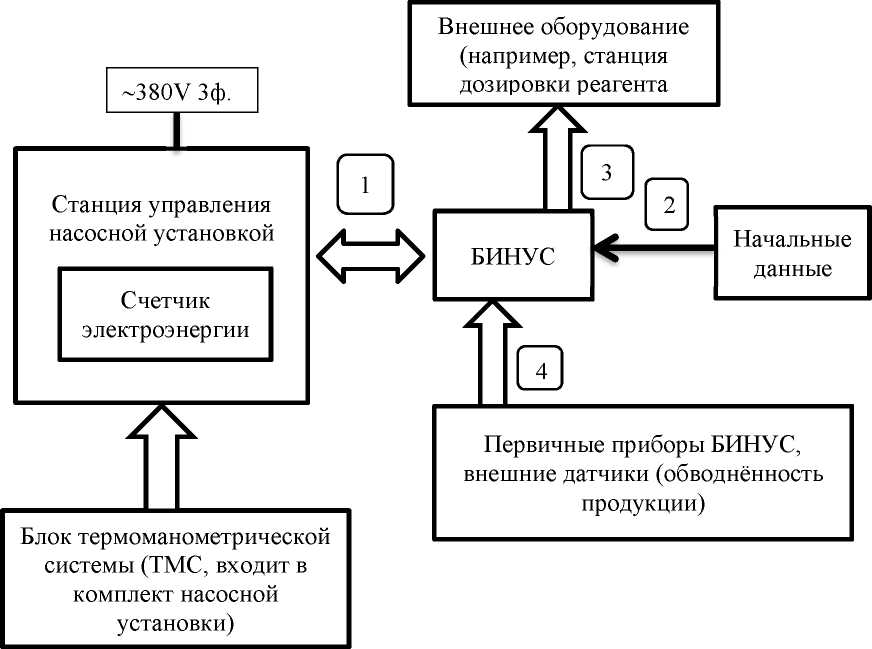

Схема структурная БИНУС с подключаемыми внешними источниками информации и управляемыми устройствами представлена на рисунке 4.
Передача данных
1. Поток 1 - Значения данных (ток по фазам, А; частота тока, Гц; загрузка погружного электродвигателя, Вт/Вт.; давление по ТМС, МПа; температура по ТМС, °С) в цифровом виде.
2. Поток 2 - данные, вводимые согласно Руководству по эксплуатации на БИНУС.
3. Поток 3 - сигнал управления внешними устройствами (например, станцией дозировки реагента).
4. Поток 4 - каналы передачи сигналов от первичных приборов БИНУС и внешних приборов.
Условные обозначения
- Провод интерфейсный или защищённый канал радиосвязи для передачи данных
- Провод интерфейсный или защищённый канал радиосвязи для передачи данных
- провод электрический силовой
- ввод начальных данных
1 - передача данных
Рисунок 4 - Схема структурная БИНУС с подключаемыми внешними источниками информации и управляемыми устройствами.
Программное обеспечение
Программное обеспечение (ПО) БИНУС по аппаратному обеспечению является встроенным. Преобразование измеряемых внешними приборами величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства для программирования или изменения ПО, пользовательская оболочка предназначена только для ввода исходных данных согласно руководству по эксплуатации.
Встроенное программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Номер версии ПО имеет структуру A.B.C.D (где A, B, C, D - десятичные числа):
A - номер версии метрологически значимой части ПО;
B - двухзначный номер месяца выхода ПО;
C - двухзначный номер года выхода ПО;
D- двухзначный номер расширения ПО.
Информация о версии ПО доступна через экранное меню.
Защита встроенного программного обеспечения от изменений посредством внешних интерфейсов или меню прибора (преднамеренных или непреднамеренных) обеспечивается защитой по средствам кодировки прошивки в программной среде её разработки и ввода кода доступа, требуемого для изменения внутреннего ПО. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные приведены в Таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1.06.20 |
|
Номер версии (идентификационный номер) ПО |
1.06.20.DDD |
|
Цифровой идентификатор ПО |
Не индицируется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности вычислений, без учета погрешности внешних приборов и измерительного канала, %: - объёмного, массового расхода (массы) жидкостной смеси (водонефтяная смесь) |
±0,03 |
|
Диапазон измерений силы постоянного электрического тока, пропорционального давлению, мА, I |
от 4 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении силы постоянного тока, %, Л |
±0,25 |
|
Диапазон входных сигналов, поступающих от датчиков с преобразователем интерфейса с выходом сигнала по протоколу MODBUS, без учета погрешности первичных измерительных преобразователей (в зависимости от исполнения): - силы переменного тока, А - частоты тока, Гц - загрузки погружного электродвигателя, % - температуры и давления, определяемых блоком ТМС, °С - обводнённости, % - буферного избыточного давления, МПа - плотности воды/нефти, кг/м3 - давление пластовой жидкости, определяемое блоком ТМС, МПа |
от 5 до 300 от 40 до 250 от 0,35 до 1,10 от 5 до 150 от 0 до 100 от 0,1 до 25 от 0,600 до 1,300 от 0,10 до 30,00 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Исполнение шкафа управления |
Настенное |
|
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013) |
IP 54 |
|
Стандарт каналов поступления входных данных от внешних СИ. |
протокол MODBUS |
|
Параметры электрического питания: - питающее напряжение - переменное, однофазное, В - частота тока, Г ц |
220±22 50/60 |
|
Потребляемая мощность, кВт, не более |
0,5 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
250 600 600 |
|
Масса, кг, не более |
50 |
|
Диапазон температур окружающей среды, °С |
от -60 до +40 |
Таблица 4
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносят в эксплуатационную документацию (руководство по эксплуатации, паспорт) типографским способом.
Комплектность
Таблица 5
|
Наименование |
Обозначение |
Количес тво |
Примечание |
|
Блок интеллектуализации нижнего уровня скважины |
«БИНУС» |
1шт. |
В соответствии с заказом |
|
Паспорт |
БИНУС 003-2017 ПС |
1 экз. | |
|
Руководство по эксплуатации |
СЛ.0313.00.000 РЭ |
1 экз. | |
|
Комплект сопроводительной документации на составляющие элементы «БИНУС» |
1 компл. | ||
|
Комплект разрешительной документации |
1 компл. |
Сведения о методах измерений
Руководство по эксплуатации СЛ.0313.00.000 РЭ Приложение 5 (МИ 3589-17 с изменением №1) «Объёмный дебит нефтяной скважины по жидкости. Методика определения по реальной напорно-расходной и энергетической характеристикам погружного электроприводного центробежного насоса и оценки погрешности»).
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 421398-002-77956022-2020 Блоки интеллектуализации нижнего уровня скважины БИНУС.
