Устройства автоматизации измерений QMBox

Номер в ГРСИ РФ: 89362-23
Производитель / заявитель: ООО "Р-Тех", г. Москва
Скачать
89362-23: Описание типа Скачать 925.1 КБ
89362-23: Методика поверки Скачать 3.2 MБ
Нет данных о поставщике
Устройства автоматизации измерений QMBox поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Устройства автоматизации измерений QMBox (далее - устройства) предназначены для измерений напряжения постоянного тока и напряжения разбаланса тензодатчиков мостовой и полумостовой структуры, а также для ввода, вывода и обработки аналоговой и цифровой информации в измерительных устройствах и системах на базе персональных компьютеров.

Информация по Госреестру

Основные данные
Номер по Госреестру 89362-23
Наименование Устройства автоматизации измерений
Модель QMBox
Срок свидетельства (Или заводской номер) 19.06.2028
Производитель / Заявитель

Общество с ограниченной ответственностью "Р-Тех" (ООО "Р-Тех"), г. Москва

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 16
Найдено поверителей 6
Успешных поверок (СИ пригодно) 16 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

89362-23: Описание типа Скачать 925.1 КБ
89362-23: Методика поверки Скачать 3.2 MБ

Описание типа

Назначение

Устройства автоматизации измерений QMBox (далее - устройства) предназначены для измерений напряжения постоянного тока и напряжения разбаланса тензодатчиков мостовой и полумостовой структуры, а также для ввода, вывода и обработки аналоговой и цифровой информации в измерительных устройствах и системах на базе персональных компьютеров.

Описание

Принцип действия устройств основан на аналого-цифровом преобразовании мгновенных значений сигнала напряжения с заданной частотой дискретизации и с одновременной передачей их в информационные системы пользователя. Измерения производятся на нескольких измерительных каналах с использованием встроенных коммутаторов входных сигналов.

Устройства изготавливаются в шести исполнениях: QMBox.1, QMBox.2, QMBox.3, QMBox.5, QMBox.8, QMBox.16. Различные исполнения устройств указывают на максимальное количество модулей, которые могут находиться в устройстве.

Конструктивно устройства выполнены в виде комплекса модулей, размещенных в пластиковом (для исполнений QMBox.1, QMBox.2, QMBox.3) или алюминиевом (для исполнений QMBox.5, QMBox.8, QMBox.16) корпусе. Модуль представляет собой печатную плату, размещенную в пластиковом или алюминиевом корпусе, с разъемом, предназначенным для подключения внешних электрических цепей.

Устройства являются проектно-компонуемыми и изготавливаются под конкретный объект автоматизации.

В состав устройства могут входить модули, представленные в таблице 1.

Таблица 1 - Перечень модулей устройств

Наименование

Обозначение

Максимальное количество измерительных каналов, шт

Модуль для измерений напряжения постоянного тока

QMS10

16

Модуль для измерений напряжения постоянного тока

QMS17

16

Модуль для измерений напряжения разбаланса тензодатчиков мостовой и полумостовой структуры

QMS85

16

Модуль релейной коммутации

QMS75

-

Заводской номер устройств наносится на устройство в виде бумажной наклейки и представляет собой цифро-буквенное обозначение, состоящее из префикса RT и 6 цифр.

Заводской номер модулей наносится на каждый модуль в виде бумажной наклейки и представляет собой цифро-буквенное обозначение, состоящее из префикса RT и 6 цифр

Место нанесения знака поверки на устройства не предусмотрено.

Пломбирование модулей в виде наклейки с штриховым кодом проводится изготовителем при выпуске модулей из производства. Пломбирование устройств не предусмотрено.

Общий вид устройств с указанием места нанесения заводского номера представлен на рисунках 1 и 2.

Общий вид модуля с указанием места нанесения заводского номера и места пломбировки от несанкционированного доступа представлен на рисунке 3.

Место нанесения заводского номера \_________________________________/

QMBox 2

QMBox 1

QMBox 3

Рисунок 1 - Общий вид устройств, размещенных в пластиковом корпусе и место нанесения заводского номера

Рисунок 2

QMBox 5

Место нанесения заводского номера

QMBox 8

QMBox 16

Общий вид устройств, размещенных в алюминиевом корпусе и место нанесения заводского номера

Место нанесения заводского номера

Место пломбирования

Модуль QMS10

Место пломбирования

Место нанесения заводского номера

Модуль QMS17

Место нанесения заводского номера

Место пломбирования

Модуль QMS85

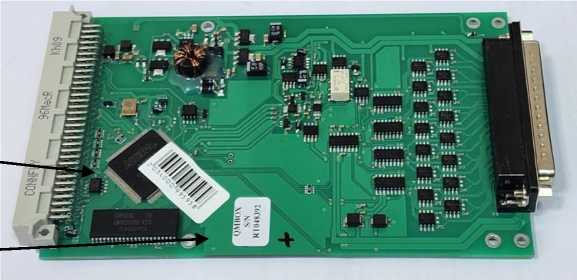

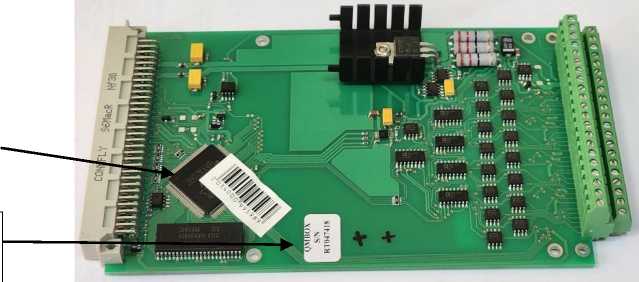

Рисунок 3 - Общий вид модулей, место нанесения заводского номера и пломбирования

Программное обеспечение

Программное обеспечение (далее - ПО) устройств является внешним и метрологически значимым. Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО и приведены в таблице 1.

Таблица 2 - Идентификационные данные ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

QMLab

Номер версии (идентификационный номер ПО), не ниже

3.15

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

модуль измерительный QMS10

Диапазоны измерений напряжения постоянного тока, В

от -10 до +10

от -2,5 до +2,5

от -0,625 до +0,625

от -0,156 до +0,156

Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, %

- в диапазоне от -10 до +10 В

- в диапазоне от -2,5 до +2,5 В

- в диапазоне от -0,625 до +0,625 В

- в диапазоне от -0,156 до +0,156 В

±0,02 ±0,04 ±0,1 ±0,5

модуль измерительный QMS17

Диапазоны измерений напряжения постоянного тока, В

от -10 до +10 от -5 до +5

Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, %

- в диапазоне от -10 до +10 В

- в диапазоне от -5 до +5 В

±0,01 ±0,015

модуль измерительный QMS 85

Диапазоны измерений коэффициента преобразований, мВ/В

от -7 до +7 от -5 до +5 от -2 до +2 от -1 до +1 от -0,5 до +0,5

Пределы допускаемой приведенной к диапазону измерений погрешности измерений коэффициента преобразований, %

±0,1

Технические характеристики

Наименование характеристики

Значение

Источник питания датчиков для модуля QMS85, В

5

Напряжение питания от источника постоянного тока, В

24

Ток потребления, не более, А

- для исполнений QMBox.1, QMBox.2, QMBox.3

- для исполнений QMBox.5, QMBox.8

- для исполнения QMBox.16

0,75

1,6

3,2

Габаритные размеры (ДлинахШиринахВысота), мм, не более

280x260x103

Масса, кг, не более

5,0

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +5 до +55

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

50000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Устройство автоматизации измерений QMBox

-1)

1

Паспорт

-1)

1

Руководство по эксплуатации

-2)

1

1) - меняется в зависимости от заказа

2) - по требованию потребителя

Сведения о методах измерений

приведены в разделе «Подключения» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

РТБД.411618.005ТУ «Устройства автоматизации измерений QMBox. Технические условия».
