Комплексы измерительно-вычислительные ВКТМ

Номер в ГРСИ РФ: 89491-23
Производитель / заявитель: ООО "ТЕХНО-М", г. Тула
Скачать
89491-23: Описание типа
2023-89491-23.pdf
Скачать 666.1 КБ
89491-23: Описание типа
2025-89491-23.pdf
Скачать 985.7 КБ
89491-23: Методика поверки МП 2201/1-311229-2025
2025-mp89491-23.pdf
Скачать 2.4 MБ
89491-23: Методика поверки МП 1303/1-311229-2023
2023-mp89491-23-1.pdf
Скачать 5.2 MБ
Нет данных о поставщике
Поверка
Комплексы измерительно-вычислительные ВКТМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительно-вычислительные ВКТМ (далее - ИВК) предназначены для измерений объема газа, при рабочих условиях, абсолютного или избыточного давления, температуры, сигналов напряжения постоянного тока, сигналов сопротивления и импульсных сигналов, а также вычисления объемного расхода и объема газа, приведенных к стандартным условиям, плавно меняющихся потоков очищенных неагрессивно одно- и многокомпонентных газов при использовании их в промышленных установках, магистральных и распределительных трубопроводах, в системах энергосбережения, на объектах нефтеперерабатывающей, нефтехимической и других отраслей промышленности.

Информация по Госреестру

Основные данные
Номер по Госреестру 89491-23
Действует по 12.07.2028
Наименование Комплексы измерительно-вычислительные
Модель ВКТМ
Приказы
1408 от 10.07.2025 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 5ae368a0-4fe0-10d8-6711-d34dd0c5e24a
Испытания
Дата Модель Заводской номер
22.01.2025 100016
22.01.2025 100017
22.01.2025 100004
22.01.2025 100015
22.01.2025 100007
Производитель / Заявитель

ООО «ТЕХНО-М», РОССИЯ, 300000, Тульская область, г. Тула, ул. Советская, д. 59, помещ. 18, этаж 2

Поверка

Методика поверки / информация о поверке
МП 2201/1-311229-2025 Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные ВКТМ. Методика поверки (с 10.07.2025)
МП 1303/1-311229-2023 Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные ВКТМ. Методика поверки (по 10.07.2025)
Межповерочный интервал / Периодичность поверки
4 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 5 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 14.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Комплексы измерительно-вычислительные ВКТМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

89491-23: Описание типа
2023-89491-23.pdf
Скачать 666.1 КБ
89491-23: Методика поверки
2023-mp89491-23.pdf Файл устарел
Скачать 5.2 MБ
89491-23: Описание типа
2025-89491-23.pdf
Скачать 985.7 КБ
89491-23: Методика поверки МП 2201/1-311229-2025
2025-mp89491-23.pdf
Скачать 2.4 MБ
89491-23: Методика поверки МП 1303/1-311229-2023
2023-mp89491-23-1.pdf
Скачать 5.2 MБ

Описание типа

Назначение

Комплексы измерительно-вычислительные ВКТМ (далее - ИВК) предназначены для измерений объема газа, при рабочих условиях, абсолютного или избыточного давления, температуры, сигналов напряжения постоянного тока, сигналов сопротивления и импульсных сигналов, а также вычисления объемного расхода и объема газа, приведенных к стандартным условиям, плавно меняющихся потоков очищенных неагрессивно одно- и многокомпонентных газов при использовании их в промышленных установках, магистральных и распределительных трубопроводах, в системах энергосбережения, на объектах нефтеперерабатывающей, нефтехимической и других отраслей промышленности.

Описание

Принцип действия ИВК основан на вычислении объема газа, приведенного к стандартным условиям, на основе измеренного счетчиком газа объема газа при рабочих условиях или преобразовании количества импульсов или частотного сигнала со счетчика газа в значение объема газа при рабочих условиях, а также измеренных температуры и давлении газа или измеренных сигналов от преобразователей давления и температуры, и вычисленного коэффициента сжимаемости газа.

Конструктивно ИВК состоят из металлического корпуса со встроенным дисплеем и клавишами управления. Внутри корпуса располагаются печатные платы с процессором, аналого-цифровые преобразователи, интерфейсные микросхемы, микросхемы памяти, элементы питания, клеммные колодки и модули ввода аналоговых сигналов.

В зависимости от модификации и кода заказа ИВК может включать измерительные каналы объема газа при рабочих условиях, давления, разности (перепада) давлений, температуры газа, температуры окружающей среды. Измерительный канал объема газа включает турбинный или ротационный счетчик газа (далее - счетчик газа). Измерительные каналы давления могут иметь встроенный или выносной преобразователь давления в зависимости от заказа.

ИВК имеют три модификации ВКТМ.1, ВКТМ.2 и ВКТМ.3, которые отличаются по составу.

ИВК модификации ВКТМ.1 имеют измерительные каналы давления и температуры газа. По заказу ИВК модификации ВКТМ.1 могут комплектоваться каналами температуры окружающей среды и перепада давления.

ИВК модификации ВКТМ.2 имеют цифровые и аналоговые входы для измерений сигналов сопротивления и напряжения от первичных преобразователей температуры, давления и перепада давления.

ИВК модификации ВКТМ.3 имеют измерительные каналы объема газа при рабочих условиях, давления и температуры газа. Дополнительно могут комплектоваться каналами температуры окружающей среды и перепада давления.

ИВК обеспечивают выполнение следующих основных функций:

- преобразование импульсных и частотных сигналов в цифровое значение расхода или количества газа в рабочих условиях (модификации ВКТМ.1 и ВКТМ.2);

- измерение объемного расхода и/или объема газа в рабочих условиях (модификация ВКТМ.3);

- измерение абсолютного или избыточного давления газа в трубопроводе датчиком давления в комплекте (модификации ВКТМ.1, ВКТМ.3);

- измерение температуры газа (номинальная статическая характеристика (далее - НСХ) Pt500, 500П, Pt100, 100П по ГОСТ 6651-2009) в трубопроводе датчиком температуры в комплекте (модификации ВКТМ.1, ВКТМ.3);

- преобразование аналоговых и цифровых сигналов напряжения в цифровые значения перепада давления, избыточного или абсолютного давления (модификация ВКТМ.2);

- преобразование сигналов сопротивления (НСХ Pt500, 500П, Pt100, 100П по ГОСТ 6651-2009) в цифровые значения температур газа и окружающей среды (модификация ВКТМ.2);

- вычисление объемного расхода и объема газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С));

- обработка, отображение и хранение результатов измерений, вычислений в минутных, часовых, суточных архивах с глубиной не менее 365 суток;

- фиксация нештатных ситуаций и действий оператора и хранение этих сообщений в архивах глубиной до 300 строк;

- прием/передача информации по интерфейсам USB, RS-232, RS-485 и оптическому интерфейсу;

- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

ИВК обеспечивают вычисление коэффициента сжимаемости следующих газов:

- природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ 70927-2023 и ГОСТ Р 8.662-2009 (ИСО 20765-1:2005);

- влажного нефтяного газа по ГСССД МР 113-03;

- сухого воздуха по ГСССД МР 242-2015;

- умеренно-сжатых газовых смесей по ГСССД МР 118-05;

- чистых газов (азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода) по ГСССД МР 134-07;

- гелиевого концентрата по ГСССД МР 232-2014;

- природного газа по ISO 20765-2:2015 (алгоритм GERG-2008);

- влажных газовых смесей по ГСССД МР 273-2018.

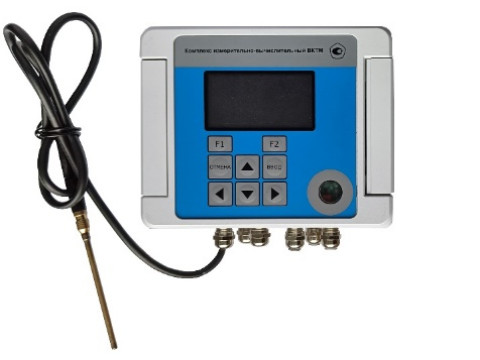

Общий вид ИВК представлен на рисунке 1.

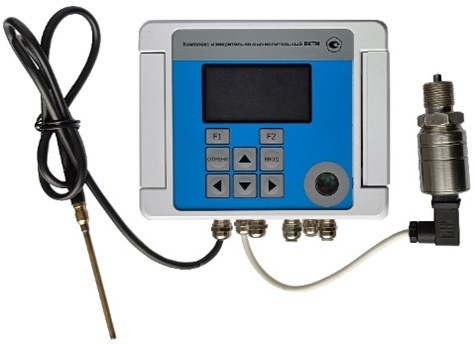

а) модификация ВКТМ.1 со

б) модификация ВКТМ.1 с

в) модификация ВКТМ.2

встроенным датчиком давления выносным датчиком давления

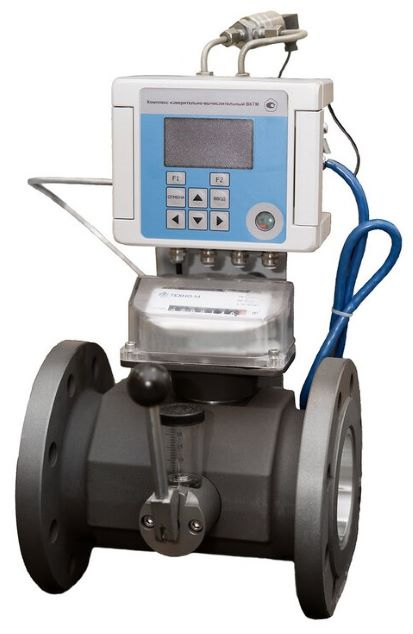

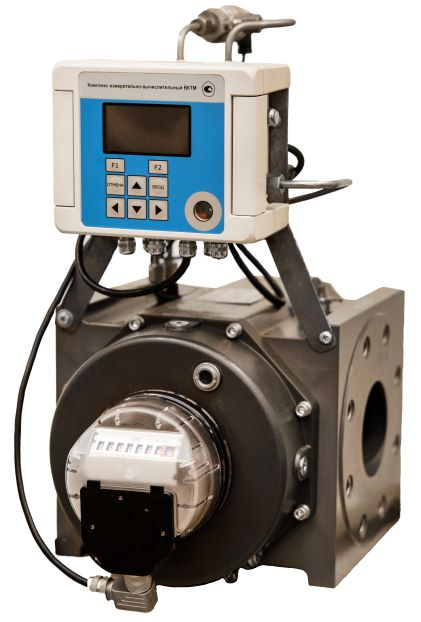

г) модификация ВКТМ.3 с турбинным счетчиком газа с маслянным насосом

д) модификация ВКТМ.3 с турбинным счетчиком газа без маслянного насоса

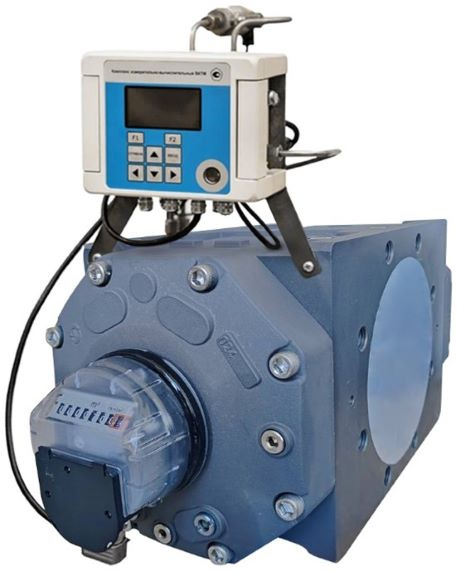

е) модификация ВКТМ.3 с ротационным счетчиком газа

Рисунок 1 - Общий вид ИВК

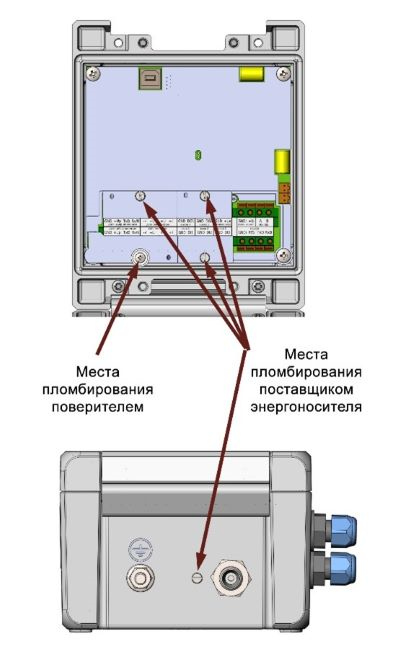

Изменение параметров настройки ИВК возможно только при отключении ключа блокировки путем снятия защитной планки с клемм датчиков импульсов, температуры и давления. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки на мастику в чашке винта крепления платы. В ИВК в составе со счетчиком газа в различных исполнениях пломбируются место присоединения преобразователя температуры и давления, место присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунках 2, 3. Ручка крана в открытом положении пломбируется поставщиком газа после выполнения монтажных работ. В случае удаленного монтажа счетчика газа, канал счета импульсов пломбируется пломбой с оттиском знака поверки, а ручка крана в открытом положении и места присоединения преобразователей температуры и давления пломбируются поставщиком газа после выполнения монтажных работ.

а) модификация ВКТМ.1 с выносным датчиком давления

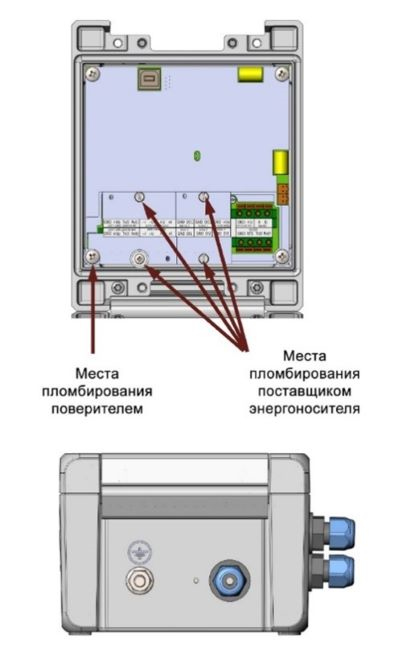

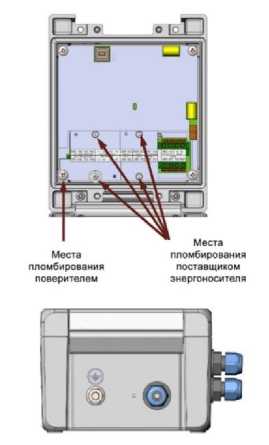

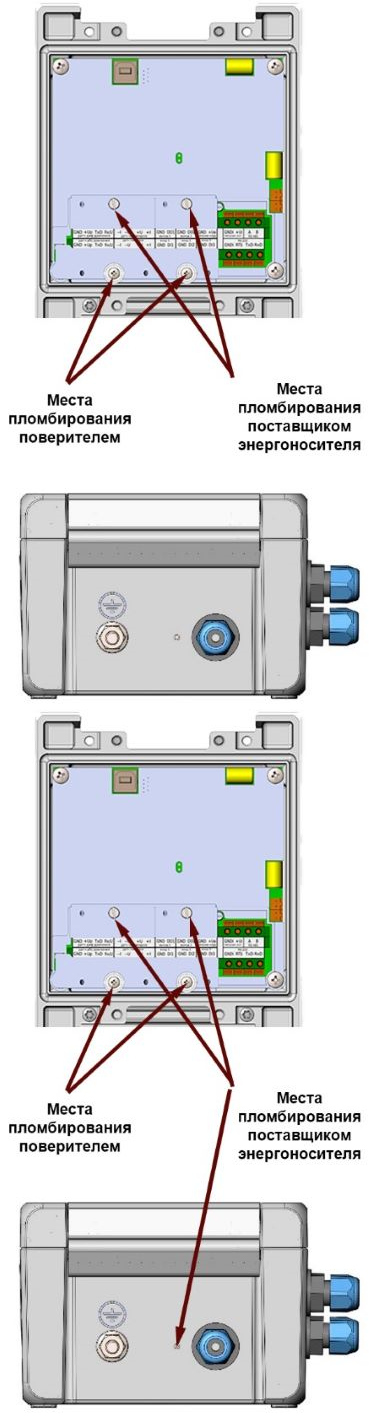

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки ИВК модификации ВКТМ.1

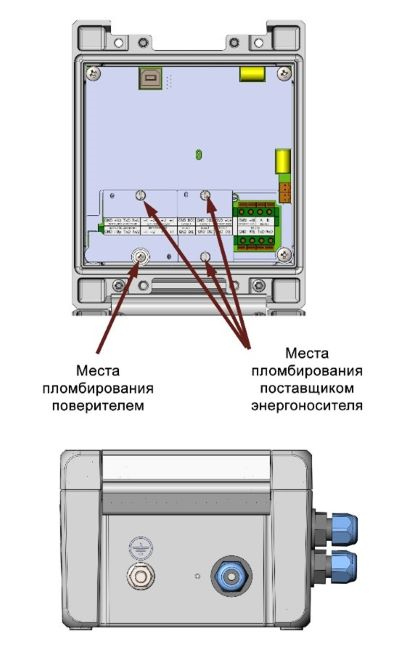

б) модификация ВКТМ.1 со встроенным датчиком давления

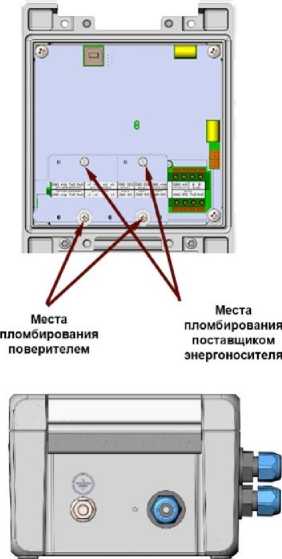

а) модификация ВКТМ.2

пломбирования

поверителем

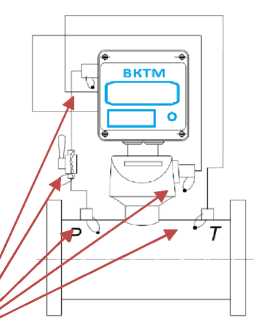

б) модификация ВКТМ.3 (пломбировка соединений с датчиком)

в) модификация ВКТМ.3 с выносным датчиком давления (пломбировка вычислительного устройства)

г) модификация ВКТМ.3 со встроенным датчиком давления (пломбировка вычислительного устройства)

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки ИВК модификации ВКТМ.2 и ВКТМ.3

Заводской номер, состоящий из арабских цифр, наносится методом гравировки на металлический корпус с верхней стороны. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 4.

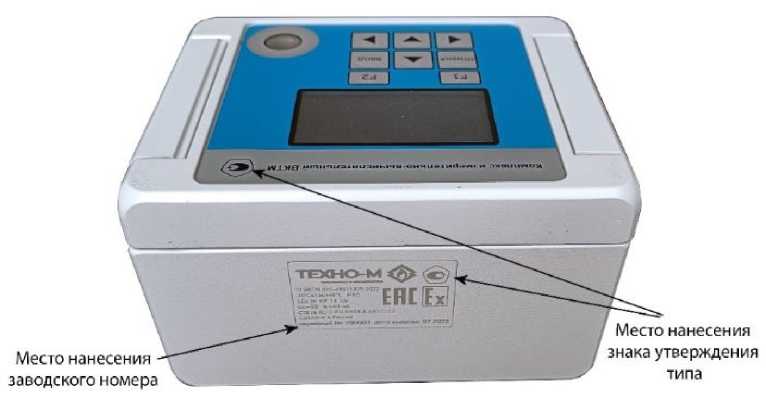

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части и обеспечивает реализацию функций ИВК.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО ИВК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВКТМ

Номер версии (идентификационный номер) ПО

V1.XX

Цифровой идентификатор ПО

C11A41EE

Алгоритм вычисления цифрового идентификатора

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики ИВК

Наименование характеристики

Значение

Диапазон измерений расхода в рабочих условиях ИВК , м3/ч: - на базе ротационного счетчика газа - на базе турбинного счетчика газа

от 0,8 до 650,0 от 8 до 2500

Диапазон измерений абсолютного давления , МПа

от 0,08 до 0,20; от 0,1 до 0,5;

от 0,15 до 0,75; от 0,2 до 1,0;

от 0,4 до 2,0; от 2,2 до 5,5;

от 2,8 до 7,0

Диапазон измерений избыточного давления*, МПа

от 0 до 0,016; от 0 до 0,04;

от 0 до 0,06; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6;

от 0 до 1; от 0 до 1,6; от 0 до

2,5; от 0 до 4; от 0 до 6;

от 0 до 10

Наименование характеристики

Значение

Диапазон измерений разности давления*, кПа

от 0 до 1,0; от 0 до 1,6;

от 0 до 2,5; от 0 до 4,0;

от 0 до 6,0; от 0 до 10,0;

от 0 до 25,0; от 0 до 40,0;

от 0 до 100,0; от 0 до 160,0

Диапазон измерений температуры газа*, °С

от -30 до +100;

от -40 до +100; от -50 до +100

Диапазон измерений сигналов сопротивления и преобразований в значение температуры газа , °С

от -200 до +850

Диапазон измерений температуры окружающей среды , °С

от -30 до +60; от -40 до +60

Диапазон измерений сигналов сопротивления и преобразований в значение температуры окружающей среды*, °С

от -40 до +60

Диапазон измерений сигналов напряжения постоянного электрического тока , В

от 0,4 до 2,0

Диапазон измерений частоты частотно-импульсного входа, Гц

от 0,2 до 10000,0

Пределы допускаемой относительной погрешности измерения объема газа в рабочих условиях в диапазонах расходов, %:

- от 0,2^макс до Qмакс включ.

— от Qмин до 0,2^макс

±1,4

±2,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений абсолютного или избыточного давления, %:

- основная

- дополнительная,     вызванная     изменением

температуры окружающей среды на каждые 10 °C

±0,15

±0,02, но не более ±0,06

Пределы допускаемой приведенной к диапазону измерений погрешности измерений разности давлений, %:

- основная

- дополнительная,     вызванная     изменением

температуры окружающей среды на каждые 10 °C

±0,5

±0,1, но не более ±0,5

Пределы допускаемой абсолютной погрешности измерений температуры газа, °С:

- основная

- дополнительная,     вызванная     изменением

температуры окружающей среды на каждые 10 °C

±(0,25+0,002-|t|)

±0,025

Пределы допускаемой абсолютной погрешности измерений сигналов сопротивления и преобразований в значение температуры газа, °С:

- основная для сигналов с НСХ Pt100, 100П

- основная для сигналов с НСХ Pt500, 500П

- дополнительная,     вызванная     изменением

температуры окружающей среды на каждые 10 °C

±0,2

±0,1

±0,025

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений температуры окружающей среды, °С:

- основная

- дополнительная,     вызванная     изменением

температуры окружающей среды на каждые 10 °C

±1

±0,025

Пределы допускаемой абсолютной погрешности измерений сигналов сопротивления и преобразований в значение температуры окружающей среды, °С:

- основная

- дополнительная,     вызванная     изменением

температуры окружающей среды на каждые 10 °C

±0,4

±0,025

Пределы допускаемой приведенной к диапазону измерений погрешности измерений сигналов напряжения постоянного электрического тока, %: - основная - дополнительная,     вызванная     изменением

температуры окружающей среды на каждые 10 °C

±0,03

±0,005

Пределы допускаемой относительной погрешности измерений частоты частотно-импульсного входа, %

±0,05

Пределы допускаемой относительной погрешности вычислений объемного расхода и объема газа, приведенных к стандартным условиям, %

±0,01

Пределы допускаемой относительной погрешности измерений времени, %

±0,02

* Комплектуется в зависимости от исполнения. Диапазон измерений выбирается при заказе и зависит от типа применяемого измерительного преобразователя.

Примечания

1 Погрешность измерения количества импульсов отсутствует.

2 Основная и дополнительная погрешности суммируются арифметически.

3 Принято следующее обозначение:

t - измеренная температура, °С.

Таблица 3 - Основные технические характеристики ИВК

Наименование характеристики

Значение

Измеряемая среда

Природный газ по ГОСТ 5542-2022, аргон, азот, воздух и другие неагрессивные сухие газы, попутный газ

Интерфейсы связи

RS-232, RS-485, USB, оптический

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от -40 до +60

95 при температуре +35 °С и ниже от 84,0 до 106,7

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +15 до +25 95 от 84,0 до 106,7

Наименование характеристики

Значение

Температура транспортирования и хранения, °С

от -50 до +70

Диаметр условный DN (модификация ВКТМ.3) - на базе ротационного счетчика газа - на базе турбинного счетчика газа

от 50 до 100

от 80 до 200

Напряжение питания постоянного тока, В: - встроенное - от внешнего источника

2 батареи по 3,6

9,0±0,9

Степень защиты оболочки по ГОСТ 14254-2015

IP65

Устойчивость к воздействию синусоидальной вибрации согласно ГОСТ Р 52931-2008

N2

Маркировка взрывозащиты

1Ex ib IIB T4 Gb

Габаритные размеры корпуса ИВК, модификации ВКТМ.1, ВКТМ.2, мм, не более:

- длина

- ширина

- высота

168

151

91

Габаритные размеры корпуса ИВК со счетчиком газа, модификация ВКТМ.3, мм, не более:

а) на базе ротационного счетчика газа:

- длина

- ширина

- высота

б) на базе турбинного счетчика газа:

- длина

- ширина

- высота

550

255

470

600

436

566

Масса ИВК, кг, не более:

- модификации ВКТМ.1, ВКТМ.2

- модификация ВКТМ.3 на базе ротационного счетчика

- модификация ВКТМ.3 на базе турбинного счетчика

1,8

53

155

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Знак утверждения типа

наносится на верхнюю часть корпуса, на маркировочную табличку и на титульный лист паспорта ИВК типографским способом.

Комплектность

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Комплексы измерительно-вычислительные

ВКТМ

ВКТМ

1 шт.

Паспорт

ВКТМ.001-46973305-2022 ПС

1 экз.

Руководство по эксплуатации

ВКТМ.001-46973305-2022 РЭ

1 экз.

Кабель для подключения к компьютеру

ВКТМ.001-46973305-2022 К

1 шт.

Программное обеспечение

ВКТМ.001-46973305-2022 ПО

1 шт.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» ВКТМ.001-46973305-2022 РЭ «Комплексы измерительно-вычислительные ВКТМ. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до V105 Па»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1-1-107 Па»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ВКТМ.001-46973305-2022ТУ «Комплекс измерительно-вычислительный ВКТМ. Технические условия».

Смотрите также

89492-23
Л10Н3 Лента измерительная
Общество с ограниченной ответственностью "Опика" (ООО "Опика"), г. Москва
Лента измерительная Л10Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в д...
89493-23
Л5Н3 Ленты измерительные
Закрытое акционерное общество "Опика" (ЗАО "Опика"), Республика Беларусь
Ленты измерительные Л5Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Мебельный Континент» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, автоматизированного сбора, обработки,...
Default ALL-Pribors Device Photo
89495-23
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Северсталь" (ТПЦ "Шексна")
Публичное акционерное общество "Северсталь" (ПАО "Северсталь"), Вологодская обл., г. Череповец
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Северсталь» (ТПЦ «Шексна») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и пер...
Default ALL-Pribors Device Photo
89496-23
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Оросительная
Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Оросительная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и...
