Измерители уровня многофункциональные ДУУ4МА

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

—

—

—

—

—

—

Номер версии (идентификационный номер) ПО

009

не ниже 1.ХХ*

не ниже 2.ХХ*

Цифровой идентификатор ПО

642D

В135

8CD6

27D1

4C3D

—

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

MD5

MD5

MD5

CRC-16

—

ВП

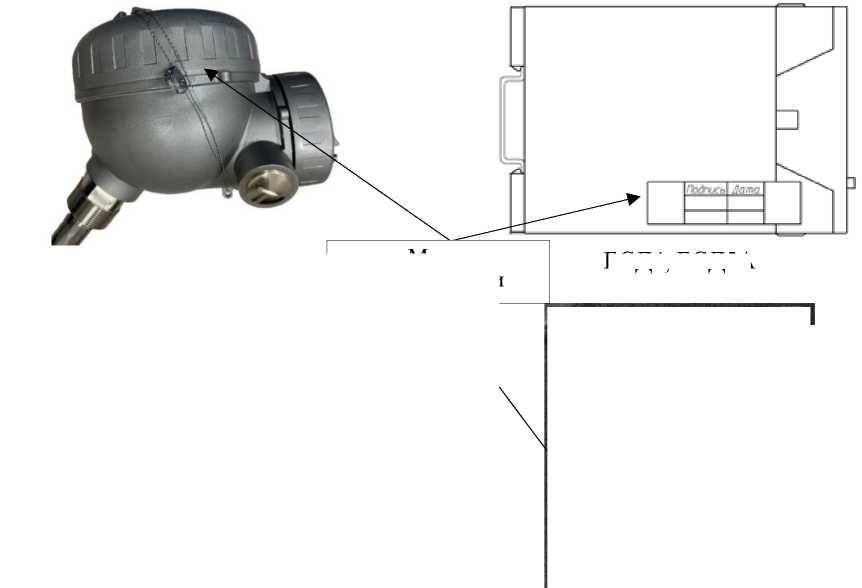

БСД4

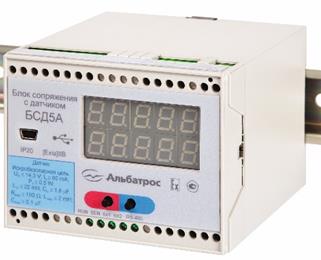

БСД5А

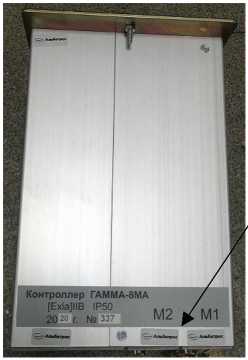

ГАММА-8МА

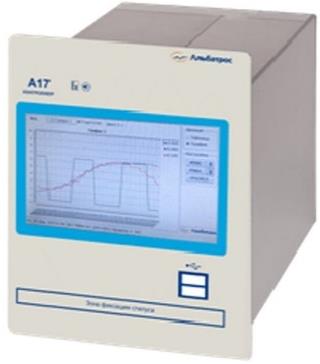

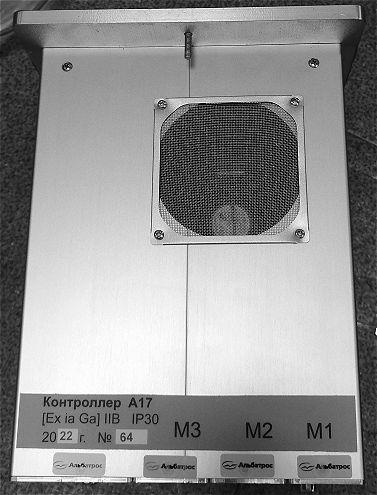

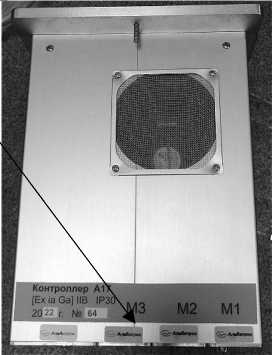

А17

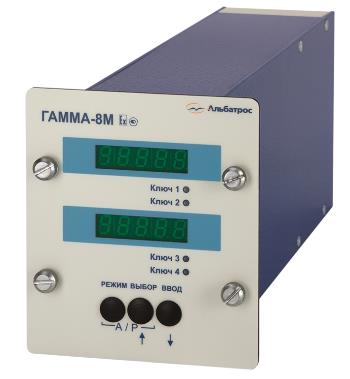

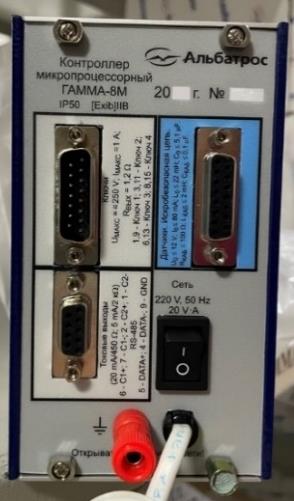

ГАММА-8М

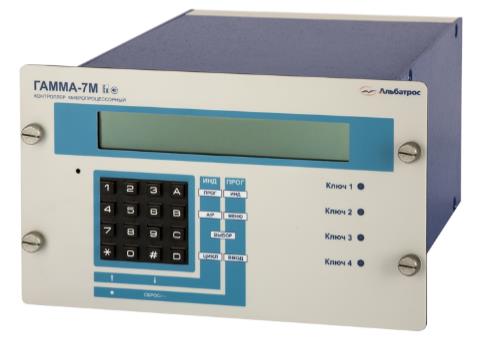

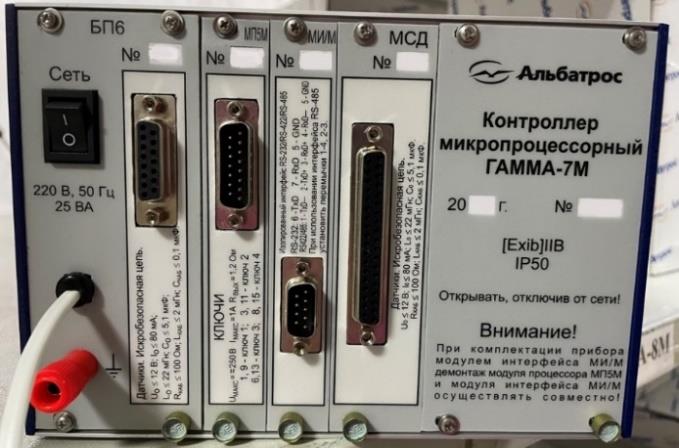

ГАММА-7М

* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9.

Наименование характеристики

Значение

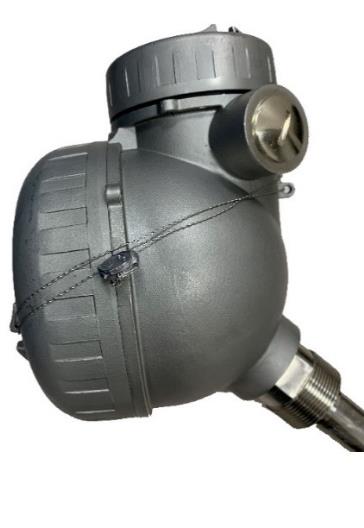

Диапазон измерений уровня жидкости (уровня раздела жидкостей) в зависимости от номера разработки и исполнения датчика, мм:

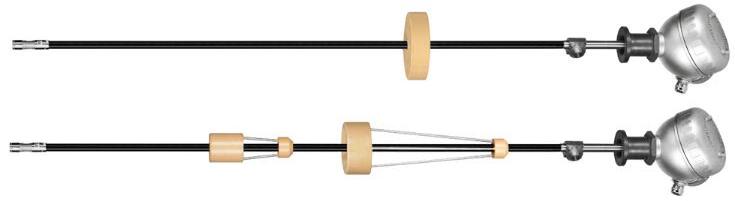

- ДУУ2М-01(А), ДУУ2М-02(А, Т, ТА), ДУУ2М-03(А), ДУУ2М-04(А), ДУУ2М-05(А), ДУУ2М-06(А), ДУУ2М-07(а), ДУУ2М-08(а)

- ДУУ2М- 10(А, Т, ТА), ДУУ2М- 12(А), ДУУ2М- 14(А), ДУУ2М-1б(А)

- ДУУ6, ДУУ6-1

от Ннну до (4000-Нвну)1) от Ннну до (25000-Нвну)1) от Ннну до (6000-Нвну)1)

Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости (уровня раздела жидкостей) в зависимости от исполнения датчика, мм:

- ДУУ2М исполнения 1

- ДУУ2М исполнения 0

- ДУУ6

- ДУУ6-1

±1,0; ±2,0; ±3,02)

±3,0

±1,0

±1,0; ±5,02)

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной погрешности измерений уровня жидкости (уровня раздела жидкостей), вызванной изменением температуры жидкости от температуры (20±5) °С в зависимости от исполнения датчика, мм:

- ДУУ2М

- ДУУ6, ДУУ6-1

±0,02- Lhs /1 °C ±2,0/10 °C

1) Нижний неизмеряемый уровень, мм, составляет:

- 100 + Нпогр — для датчиков ДУУ2М-01...-04, ДУУ2М-01А...-04А, ДУУ2М -02Т, -02ТА (кроме датчиков ДУУ2М-02, ДУУ2М-02А с поплавками диаметром 280 мм и высотой 217 мм УНКР.305446.071-02);

- 150      +      Нпогр      —      для      датчиков      ДУУ2М-05... -08,

10, -10Т, -12, -14, -16, -05А...-08А, -10А, -10ТА, -12А, -14А, -16А исполнения 0 и для датчиков ДУУ2М-05. -08, -05А. -08А исполнения 1;

- 200 + Нпогр — для датчиков ДУУ2М-10, -10Т, -12, -14, -16, -10А, -10ТА, -12А, 14А, -16А исполнения 1;

- 10 - для датчиков ДУУ2М-02, ДУУ2М-02А с поплавком типа I диаметром 280 мм и высотой 217 мм УНКР.305446.071-02 (для работы на передвижных резервуарах);

- не более 190 - для датчиков ДУУ6 мм с поплавком типа I диаметром 130 мм и высотой 62 мм;

- не более минус 3 - для датчиков ДУУ6-1 с поплавками типа I диаметром 130 мм и высотой 398 мм;

- не более 30 - для датчиков ДУУ6-1 с поплавками типа I диаметром 80 мм и высотой 201 мм;

- не более минус 193 - для датчиков ДУУ6-1 при работе с одним поплавком типа I диаметром 130 мм и высотой 398 мм (в режиме измерения уровня без измерения уровня раздела сред).

«Минус» означает, что уровень контролируемой среды находится ниже нижнего конца ЧЭ датчика.

Верхний неизмеряемый уровень, мм, составляет:

- 240 + Нп - Нпогр - для датчиков ДУУ2М-01(А), ДУУ2М-02(А, Т, ТА), ДУУ2М-03(А),   ДУУ2М-04(А),   ДУУ2М-05(А),   ДУУ2М-06(А),   ДУУ2М-07(а),

ДУУ2М-08(а), ДУУ2М-10(А, Т, ТА), ДУУ2М-12(А), ДУУ2М-14(А), ДУУ2М-16(а) (Нп - Нпогр > 60 мм);

- не более 242 - для датчиков ДУУ6 с поплавком типа I диаметром 130 мм и высотой 62 мм;

- не более 578 - для датчиков ДУУ6-1 с поплавком типа I диаметром 130 мм и высотой 398 мм и типа I диаметром 80 мм и высотой 201 мм.

Зона неизмеряемых уровней между двумя поплавками в многопоплавковых датчиках должна быть не более 312 мм.

2) В зависимости от заказа, фактическое значение указывается в паспорте.

Примечания:

1. Приняты следующие обозначения: Ннну, Нвну - нижний и верхний неизмеряемый уровень, мм, в соответствии с эксплуатационной документацией; L.n - длина ЧЭ датчика, м; Нпогр - глубина погружения поплавка (не менее 200 мм) ; Нп - глубина погружения поплавка, мм.

2. Основная и дополнительная абсолютная погрешность измерений уровня жидкости (уровня раздела жидкостей) суммируются арифметически.

Наименование характеристики

Значение

Диапазон измерений гидростатического давления в зависимости от номера разработки и исполнения датчика:

1) ДУУ2М-05(А),      ДУУ2М-06(А),      ДУУ2М-07(А),

ДУУ2М-08(А), МПа

от 0 до 2,0

2) ДУУ6, ДУУ6-1, кПа: - при 1500 < Lчэ < 2650

от 0 до 18,7

- при 2651 < Lчэ < 4100

от 0 до 30,8

- при 4101 < Lчэ < 6000

от 0 до 61,6

Пределы допускаемой приведенной погрешности гидростатического давления для уровнемеров с датчиками ДУУ2М, % от диапазона измерений

±1,5

Пределы допускаемой абсолютной погрешности гидростатического давления для уровнемеров с датчиками ДУУ6, ДУУ6-1 в зависимости от температуры контролируемой среды, Па:

1) от -40 до -20 ОС:

- при 1500 < Lчэ < 2650

±25,5

- при 2651 < Lчэ < 4100

±42,0

- при 4101 < Lчэ < 6000

±84,0

2) от -20 до +65 ОС:

- при 1500 < Lчэ < 2650

±20,4

- при 2651 < Lчэ < 4100

±33,6

- при 4101 < Lчэ < 6000

±67,2

Примечание - Принято следующее обозначение: Lчэ- длина ЧЭ датчика,

мм.

Наименование характеристики

Значение

Диапазон  измерений  избыточного давления  газовой  подушки

для уровнемеров с датчиками ДУУ6, ДУУ6-1, кПа:

- при 1500 < Lчэ < 2650

- при 2651 < Lчэ < 4100

- при 4101 < Lчэ < 6000

от -1,87 до +2,06 от -3,08 до +3,27 от -6,16 до +6,28

Пределы допускаемой абсолютной погрешности избыточного давления газовой подушки для уровнемеров с датчиками ДУУ6, ДУУ6-1, Па:

- при 1500 < Lчэ < 2650

- при 2651 < Lчэ < 4100

- при 4101 < Lчэ < 6000

±51,0 ±84,0 ±168,0

Примечание - Принято следующее обозначение: Lчэ- длина ЧЭ датчика, мм.

Наименование характеристики

Значение

Диапазон измерений температуры в зависимости от номера разработки и исполнения датчика, ОС:

- ДУУ2М (кроме ДУУ2М-02Т(ТА), ДУУ2М-10Т(ТА))

- ДУУ2М-02Т(ТА)

- ДУУ2М-10т(та)

- ДУУ6, ДУУ6-1

от -45 до +65 от -45 до +120 от -10 до +100 от -40 до +65

Наименование характеристики

Значение

Пределы  допускаемой  абсолютной  погрешности  температуры

в зависимости от типа датчика уровня, °С:

1) ДУУ2М

- при -45 < t < -10 °С

±2,0

- при -10 < t < +85 °С

±0,5

- при +85 < t < +120 °С

±2,0

2) ДУУ6, ДУУ6-1

±0,5

Примечание - Принято следующее обозначение: t - измеряемое значение

температуры, °С.

Наименование характеристики

Значение

Диапазоны воспроизведения сигналов токовых выходов ВП, мА

от 4 до 20, от 0 до 20, от 0 до 5

Пределы допускаемой абсолютной погрешности воспроизведения токовых сигналов в зависимости от ВП, мкА:

- БСД4

- БСД5А, ГАММА-8МА, А17

±20

±15

Пределы допускаемой приведенной погрешности воспроизведения токовых сигналов в зависимости от ВП, % от диапазона

воспроизведения:

- ГАММА-8М, ГАММА-7М (с модулями MTC1, МТС2) для изолированных выходов

- ГАММА-7М   (с   модулями   MTC1,   МТС2)

для неизолированных выходов

±0,2

±3,0

Наименование характеристики

Значение

Диапазоны измерений силы постоянного тока ГАММА-7М (с модулем МТС2), мА

от 4 до 20, от 0 до 20, от 0 до 5

Пределы допускаемой приведенной погрешности измерений силы постоянного тока ГАММА-7М (с модулем МТС2), % от диапазона измерений

±0,2

Наименование характеристики

Значение

Количество датчиков в составе уровнемера в зависимости от ВП:

- БСД4, БСД5А

- ГАММА-8МА

- А17

- ГАММА-8М

- ГАММА-7М

1 до 4 до 6 до 2 до 8

Количество токовых выходов ВП:

- БСД4, БСД5А

- ГАММА-8МА, ГАММА-7М

- А17

- ГАММА-8М

4 до 4 до 6

2

Количество токовых входов ГАММА-7М с модулем МТС2

2

Наименование характеристики

Значение

Длина ЧЭ датчиков, м:

- ДУУ2М-01(А),  ДУУ2М-02(А, Т, ТА),  ДУУ2М-03(А),

ДУУ2М-04(а),  ДУУ2М-05(А),  ДУУ2М-06(А),  ДУУ2М-07(а),

ДУУ2М-08(а)

от 1,5 до 4,0

- ДУУ2М- 10(А, Т, ТА),  ДУУ2М- 12(А),  ДУУ2М- 14(А),

ДУУ2М-16(а)

от 4 до 25

- ДУУ6, ДУУ6-1

от 1,5 до 6,0

Условия эксплуатации:

- температура окружающей среды для датчиков, °С

от -45 до +75

- температура окружающей среды для БСД4, БСД5А, °С

от -40 до +45

- температура окружающей среды для ГАММА-8МА, ГАММА-8М, ГАММА-7М, °С

от +5 до +45

- температура окружающей среды для А17, °С

от +1 до +45

- относительная влажность для датчиков, %, не более

98

- относительная влажность для БСД4, БСД5, ГАММА-8МА, А17, %

от 10 до 95

- относительная влажность для ГАММА-8М, ГАММА-7М, % не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Параметры электрического питания ВП1), В:

- напряжение постоянного тока для БСД4, БСД5А

от 21,6 до 26,4

- напряжение переменного тока частотой 50±1 Гц для ГАММА-8МА, А17

от 180 до 265

- напряжение переменного тока частотой 50±1 Гц для ГАММА-8М, ГАММА-7М

от 180 до 242

Габаритные размеры (длинахширинахвысота), мм, не более: - ДУУ2М и ДУУ6

167x170x162+Lчэ

- БСД4, БСД5А

100Х77,5Х113

- ГАММА-8МА

231x156x208

- А17

237x185x206

- ГАММА-8М

240x145x289

- ГАММА-7М

124x142x349

Масса, кг, не более:

- датчики ДУУ2М

18,15

- датчики ДУУ6

7,35

- БСД4, БСД5А

0,45

- ГАММА-8МА

3,6

- А17

3,9

- ГАММА-8М

3,5

- ГАММА-7М

2,0

Наименование характеристики

Значение

Маркировка взрывозащиты:

- БСД4, БСД5А, ГАММА-8МА, А17

- ГАММА-8М, ГАММА-7М

- ДУУ2М-02Т, ДУУ2М-10Т

- ДУУ2М-01,  ДУУ2М-03,  ДУУ2М-04,  ДУУ2М-05,

ДУУ2М-06, ДУУ2М-07, ДУУ2М-08, ДУУ2М-12, ДУУ2М-14,

ДУУ2М-16

- ДУУ2М-02ТА, ДУУ2М-10ТА

- ДУУ2М-01А, ДУУ2М-03А, ДУУ2М-04А, ДУУ2М-05А, ДУУ2М-06А, ДУУ2М-07А, ДУУ2М-08А, ДУУ2М-12А, ДУУ2М-14А, ДУУ2М-16А, ДУУ6, ДУУ6-1

[Ex 1а Ga] IIB

[Ex ib Gb] IIB Ex ib IIB T4 Gb X

1Ex ib IIB T5 Gb X

0Ex 1а IIB T4 Ga X

0Ex 1а IIB T5 Ga X

1) Питание датчиков осуществляется от ВП.

Примечание - Принято следующее обозначение: 1.чэ длина ЧЭ датчика, мм.

Наименование характеристики

Значение

Средняя наработка на отказ, часов, не менее

100000

Срок службы, лет

14

Наименование

Обозначение

Количество, шт./экз.

Измеритель уровня многофункциональный

ДУУ4МА

1

Датчик

ДУУ2М, ДУУ6, ДУУ6-1

от 1 до 81)

Вторичный прибор

БСД4, БСД5А, ГАММА-8МА, ГАММА-7М, ГАММА-8М или А17

11)

Руководство по эксплуатации

УНКР.407631.011 ПС

1

Паспорт   измерителя   уровня

многофункционального ДУУ4МА

УНКР.407631.011 РЭ

1

Паспорт датчика

УНКР.407533.00ХХ ПС2)

от 1 до 81)

1) В соответствии с заказом.

2) «Х» принимает значения от 0 до 9 в зависимости от типа и исполнения датчика.
