Измерители скорости звука универсальные MIDAS SVX2
| Номер в ГРСИ РФ: | 89748-23 |
|---|---|
| Производитель / заявитель: | Фирма "Valeport Ltd.", Великобритания |
Измерители скорости звука универсальные MIDAS SVX2 (далее - измерители) предназначены для измерения скорости звука в воде методом прямых измерений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89748-23 | |||||||||
| Наименование | Измерители скорости звука универсальные | |||||||||
| Модель | MIDAS SVX2 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | cf0786b4-13d1-b224-d373-896ed17a51c2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания "Valeport Ltd.", Великобритания
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
89748-23: Описание типа
2023-89748-23.pdf
|
Скачать | 389.6 КБ | |
|
89748-23: Методика поверки
2023-mp89748-23.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Измерители скорости звука универсальные MIDAS SVX2 (далее - измерители) предназначены для измерения скорости звука в воде методом прямых измерений.
Описание
Принцип действия измерителей основан на времяпролетном импульсном методе измерений. Скорость звука определяется на основе точно определенного времени прохождения сигнала на базе известной длины.
Дополнительно в измерителях реализована индикация удельной электрической проводимости (УЭП), температуры, гидростатического давления. Получаемые значения обеспечивают контроль и учет состояния рабочей среды
Конструктивно измерители представляют собой герметичный титановый цилиндр с размещенными внутри него платой управления, преобразования измерительных сигналов и ввода-вывода информации, элементами питания. На нижнем торце цилиндра расположены датчики скорости звука в воде, УЭП, температуры, гидростатического давления. На верхнем - 10-контактный герметизируемый разъем для присоединения кабеля. Измерители водозащищены для погружения в воду. Для защиты датчиков от внешних воздействий и обеспечения удобства крепления измерителей в комплект входит защитная конструкция из нержавеющей стали с устройством подвеса.
Питание измерителей осуществляется от внешнего источника постоянного тока напряжением от 9 до 30 В при работе в режиме реального времени или от 8 стандартных элементов питания типоразмера С (алкалиновых или литиевых) при работе в автономном режиме. Измерительная информация в цифровом виде передается на персональный компьютер пользователя по кабелю посредством интерфейса RS232 в режиме реального времени или записывается во встроенную флэш-память с последующей перезаписью информации на персональный компьютер для ее обработки.
Внешний вид измерителей с установленной защитной конструкцией из нержавеющей стали представлен на рисунке 1. Нанесение знака утверждения типа на корпус измерителей и его пломбирование не предусмотрено. Ввиду особенностей эксплуатации СИ пломбирование корпуса невозможно. Ограничение доступа к внутренним элементам СИ обеспечивается конструктивными особенностями - при несанкционированном вскрытии корпуса нарушается работоспособность измерителей.
Нанесение знака поверки на измерители не предусмотрено.
К измерителям данного типа относятся измерители скорости звука универсальные MIDAS SVX2 заводские номера 83983, 83984.

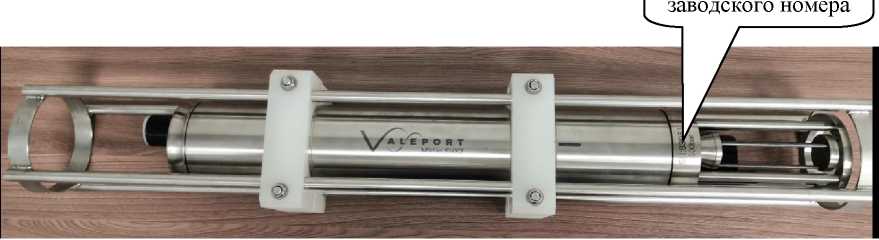

Место нанесения
Рисунок 1 - Внешний вид измерителя скорости звука универсального MIDAS SVX2
Программное обеспечение
Работоспособность измерителей обеспечивается встроенным программным обеспечением, представленным технологической программой «DataLog X2».
Программа DataLog X2 - это программные пакеты для взаимодействия, настройки и загрузки данных с приборов Valeport. DataLog x2, в дополнение к возможностям взаимодействия и загрузки, имеет встроенные обширные инструменты построения графиков и анализа данных.
Программа будет работать с любым прибором Valeport, который взаимодействует через последовательный RS232.
Метрологически значимая часть ПО измерителей встроенная, не идентифицируется и не имеет доступа. Поэтому проверка ПО при поверке не проводится. ПО подлежит изменению только на заводе-изготовителе, ввиду особенностей конструкции.
Ввиду особенностей эксплуатации измерителей пломбирование корпуса невозможно. Ограничение доступа к внутренним элементам измерителей обеспечивается конструктивными особенностями - при несанкционированном вскрытии корпуса нарушается работоспособность измерителей.
Идентификационные данные программы «DataLog X2» приведены в таблице 1, а их отображения на экране дисплея приведены на рисунке 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программы |
DataLog_X2_1_1_0_1332.exe |
|
Номер версии (идентификационный номер программы) |
1_1_0_1332 |
|
Цифровой идентификатор программы (контрольная сумма) |
2bdf4cdd5015190061a71804854d5309 |
|
Алгоритм вычисления цифрового идентификатора программы |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений скорости звука в воде, м/с |
от 1407 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерений скорости звука в воде, м/с |
±0,15 |
Таблица 3 - Технические характеристики
|
Наименование |
Значение |
|
Рабочие условия измерений: | |
|
рабочая среда |
вода |
|
температура воды, оС |
от -5 до +35 |
|
соленость воды, о/оо |
от 0 до 40 |
|
Напряжение питания от источника постоянного тока, В |
от 9 до 30 |
|
Потребляемый ток, мА: | |
|
в режиме измерения при 12 В |
60 |
|
в режиме ожидания |
0,25 |
|
Габаритные размеры, мм, не более: измеритель скорости звука | |
|
диаметр |
88 |
|
высота |
659 |
|
защитная конструкция | |
|
длина |
140 |
|
ширина |
120 |
|
высота |
825 |
|
Масса, кг, не более | |
|
Измеритель скорости звука с защитной конструкцией |
12 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским методом.
Комплектность
Таблица 4- Комплектность измерителя
|
Наименование |
Обозначение |
Количество |
|
1 Измеритель скорости звука универсальный MIDAS SVX2 |
1 шт. | |
|
2 Защитная конструкция из нержавеющей стали с устройством подвеса |
1 шт. | |
|
3 Кабели питания/передачи данных |
1 шт. | |
|
4 Преобразователь интерфейсов RS232-USB |
1 шт. | |
|
5 USB-флеш-накопитель с программным обеспечением и сертификатом калибровки |
1 шт. | |
|
6 Заглушка |
1 шт. | |
|
7 Комплект ЗИП |
1 шт. | |
|
8 Транспортировочный кейс |
1 шт. | |
|
9 Комплект эксплуатационной документации |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационной документации производителя «Измерители скорости звука в воде универсальные MIDAS SVX2. Руководство по эксплуатации», раздел 3.
Нормативные документы
ГОСТ Р 8.870-2014 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с».
