Комплексы автоматической фотовидеофиксации «Ястреб» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), измерений текущих навигационных параметров и определения на их основе координат местоположения комплексов в плане в автоматическом режиме, измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 89938-23 | |||||||||
| Действует | по 08.09.2028 | |||||||||
| Наименование | Комплексы автоматической фотовидеофиксации | |||||||||
| Модель | "Ястреб" | |||||||||
| Модификации |
1 2 |
|||||||||
| Приказы |
№1732 от
21.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 706d2f81-7f6c-c82d-e70f-207121478f4b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МАЙНИТЕК», РОССИЯ, 620075, г. Екатеринбург, ул. Первомайская, д.15, оф. 505
Поверка
| Методика поверки / информация о поверке |
МП 26.51.66-001-14805670-2023 Государственная система обеспечения единства измерений. Комплексы автоматической фотовидеофиксации «Ястреб». Методика поверки
МП 4302/0400-2024 Государственная система обеспечения единства измерений. Комплексы автоматической фотовидеофиксации «Ястреб». Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 36 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
89938-23: Описание типа
2023-89938-23.pdf
Файл устарел
|
Скачать | 567.8 КБ | |
|
89938-23: Методика поверки
2023-mp89938-23.pdf
Файл устарел
|
Скачать | 3.2 MБ | |
|
89938-23: Описание типа
2023-89938-23-1.pdf
|
Скачать | 567.8 КБ | |
|
89938-23: Описание типа
2025-89938-23.pdf
|
Скачать | 454.9 КБ | |
|
89938-23: Методика поверки
МП 26.51.66-001-14805670-2023
2023-mp89938-23-1.pdf
|
Скачать | 3.2 MБ | |
|
89938-23: Методика поверки
МП 4302/0400-2024
2025-mp89938-23.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Комплексы автоматической фотовидеофиксации «Ястреб» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), измерений текущих навигационных параметров и определения на их основе координат местоположения комплексов в плане в автоматическом режиме, измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке.
Описание
Принцип действия комплексов при измерениях значений текущего времени и координат основан на приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC (SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Принцип действия комплексов при измерении скорости движения ТС в зоне контроля основан на измерении расстояния, пройденного ТС за интервал времени между первой и последней фиксациями ТС в зоне контроля.
Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении интервала времени между моментами фиксации ТС на въезде и на выезде с контролируемого участка, длина которого известна (задается при установке и настройке работы комплексов).
Комплексы выпускаются в двух модификациях: модификации «Ястреб С» и «Ястреб М». Модификации комплексов имеют идентичные способы их размещения и функционал, отличаются метрологическими характеристиками и используемыми аппаратными блоками. Комплексы модификации «Ястреб М» выпускаются в двух вариантах исполнения, отличающихся корпусом: исполнения 1 и 2.
Комплексы модификации «Ястреб С» представляют собой блок управления, выполненный в виде антивандального, пылевлагозащищенного металлического шкафа с антикоррозийным покрытием и включающий в себя вычислитель, приемник GPS/ГЛОНАСС, LTE-модуль, GPS/LTE-антенны, роутер (Wi-Fi, Ethernet, GSM), накопитель, коммутатор РоЕ, систему терморегулирования, блок питания и кабель подключения электропитания. К блоку управления подключаются распознающие и обзорные видеокамеры. Для обеспечения работы в ночное время суток с возможностью круглосуточной идентификации транспортных средств (далее - ТС) комплексы модификации «Ястреб С» могут комплектоваться выносными ИК-прожекторами, которые подключаются к блоку управления и используются совместно с распознающими видеокамерами.
Блок управления обеспечивает электропитанием распознающие, обзорные видеокамеры и выносные ИК-прожекторы, распознает и обрабатывает государственные регистрационные знаки (далее - ГРЗ) ТС, фиксирует время распознавания, анализирует данные и автоматически формирует материал для постановлений об административных нарушениях правил дорожного движения (далее - ПДД).
Распознающие видеокамеры предназначены для осуществления непрерывной фото-и видеосъемки участка дороги (проезжей части) с целью последующего распознавания ГРЗ ТС вычислителем для создания доказательной базы по нарушениям ПДД.
Обзорные видеокамеры используется для сбора доказательной базы фактов нарушения ПДД.
Приемник GPS/ГЛОНАСС осуществляет прием данных о точном времени и координатах и позволяет в автоматическом режиме синхронизировать внутреннюю шкалу времени комплексов со шкалой UTC (SU).
Комплексы модификации «Ястреб М» любого варианта исполнения представляют собой моноблок, выполненный в антивандальном и пылевлагозащищенном кожухе и включающий в себя вычислитель, распознающую видеокамеру, ИК-прожектор, приемник GPS/ГЛОНАСС, LTE/Wi-Fi-модули, GPS/ГЛОНАСС/3G/LTE/Wi-Fi-антенны, блок синхронизации, накопитель, систему терморегулирования и кабель подключения электропитания.
Комплексы имеют только стационарный вариант размещения. Способы установки комплексов указаны в руководстве по эксплуатации на них.
Комплексы защищены от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса блока управления или моноблока.
Маркировка наносится на этикетку, выполненную типографским способом, расположенную на лицевой стороне блока управления или на нижней плоской поверхности корпуса моноблока, которая содержит сокращенное наименование изготовителя и его товарный знак, юридический адрес изготовителя, в том числе наименование страны изготовителя, наименование и модификацию комплекса, исполнение комплекса (для комплексов модификации «Ястреб М»), децимальный номер технических условий, по которым изготавливаются и идентифицируются комплексы, заводской номер комплекса в цифровом формате, дату изготовления (число, месяц, год), знак, удостоверяющий соответствие комплексов установленным требованиям технических регламентов Таможенного союза и знак утверждения типа средства измерений.
Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.
Одновременно к блоку управления может быть подключено не более 16 видеокамер.
Общий вид составных частей комплексов модификации «Ястреб С» приведен на рисунке 1. Общий вид комплексов модификации «Ястреб М» приведен на рисунке 2. Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера приведены на рисунке 3. Общий вид этикетки приведен на рисунке 4.

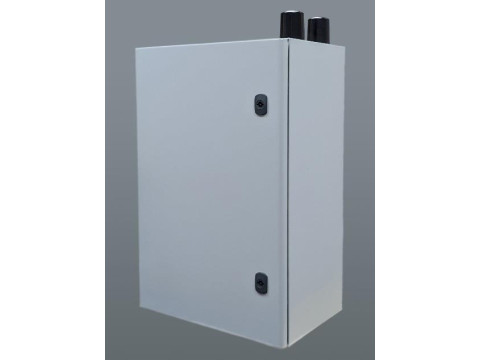

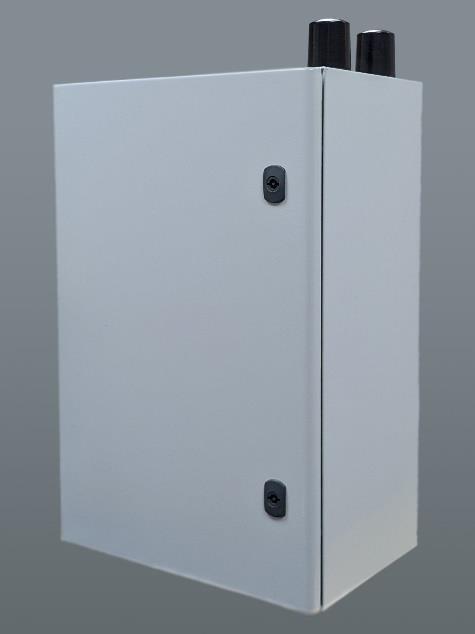

а) Блок управления

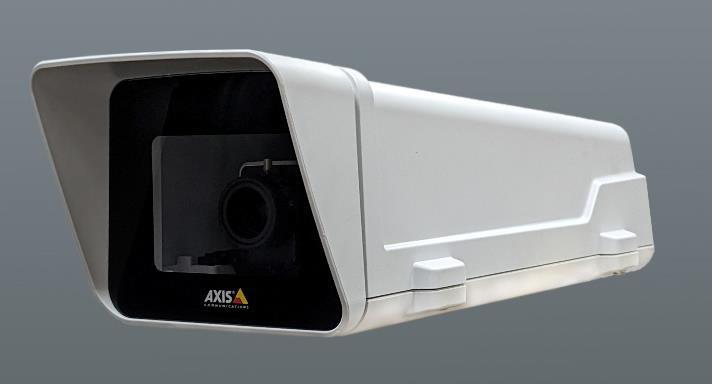

б) Распознающая видеокамера
в) Обзорная видеокамера

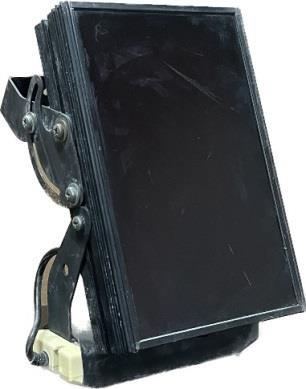

г) ИК-прожектор
Рисунок 1 - Общий вид составных частей комплексов модификации «Ястреб-С»
а) Моноблок исполнения 1
б) Моноблок исполнения 2

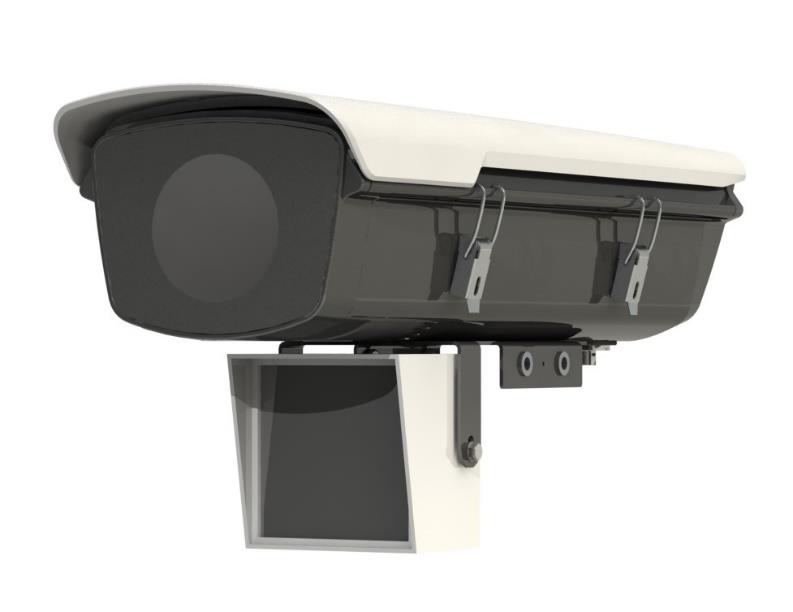

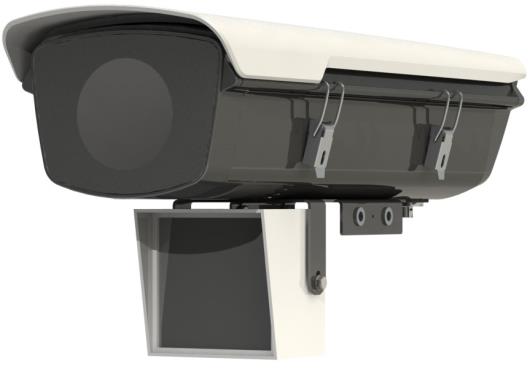

Рисунок 2 - Общий вид комплексов модификации «Ястреб М»
Место пломби-рованияком-плекса
а) Блок управления (модификация «Ястреб С»)
Место нанесения знака утверждения типа и заводского номера
б) Моноблок (модификация «Ястреб М» ис- в) Моноблок (модификация «Ястреб М» исполнение 1) полнение 2)
Рисунок 3 - Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера
„ Мэимитгж
ООО «МАИНИТЕК» )
. MauHurw
ООО «МАИНИТЕК» J
Россия, 624096, Свердловская область, Г.О. ВЕРХНЯЯ ПЫШМА, Г. ВЕРХНЯЯ ПЫШМА, УЛ. УРАЛЬСКИХ РАБОЧИХ, Д. 42А, ОФИС 401 Комплекс автоматической фотовидеофиксации «Ястреб» модификация «Ястреб С» ТУ 26.51.66-001-14805670-2022
Заводской номер:
Дата изготовления:
ЕП[
Россия, 624096, Свердловская область, Г.О. ВЕРХНЯЯ ПЫШМА, Г. ВЕРХНЯЯ ПЫШМА, УЛ. УРАЛЬСКИХ РАБОЧИХ, Д. 42А, ОФИС 401 Комплекс автоматической фотовидеофиксации «Ястреб» модификация «Ястреб М» исполнение_
■ ТУ 26.51.66-001-14805670-2022
Заводской номер:
Дата изготовления:
ЕП[
а) Модификация «Ястреб С»
б) Модификация «Ястреб М»
Программное обеспечение
Комплексы имеют специализированное программное обеспечение (далее - ПО). Специализированное ПО содержит метрологически значимую часть Ястреб.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ястреб |
|
Номер версии (идентификационные номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC (SU), мс модификация «Ястреб С» модификация «Ястреб М» исполнения 1 и 2 |
±1000 ±50 |
|
Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане в статическом режиме при геометрическом факторе PDOP не более 3, м |
±3* |
|
Диапазон измерения скорости движения ТС (для модификации «Ястреб М»): - при измерении скорости в зоне контроля, км/ч - при измерении скорости ТС на контролируемом участке, км/ч |
от 10 до 300 от 10 до 300 |
|
Пределы допускаемой абсолютной погрешности измерения скорости движения ТС (для модификации «Ястреб М»), км/ч: - при измерении скорости в зоне контроля, км/ч - в диапазоне от 10 до 100 включ. - в диапазоне св.100 до 300 - при измерении скорости ТС на контролируемом участке, км/ч - в диапазоне от 10 до 100 включ. - в диапазоне св.100 до 300 |
±1 ±2 ±1 ±2 |
|
Примечание - *При одновременном использовании глобальных навигационных спутниковых систем ГЛОНАСС и GPS | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения - температура окружающего воздуха, °С модификация «Ястреб С» модификация «Ястреб М» исполнения 1 и 2 - относительная влажность окружающего воздуха при температуре 25 °C, %, не более - атмосферное давление, кПа |
от -40 до +55 от -45 до +50 98 от 84,0 до 106,7 |
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 модификация «Ястреб С» модификация «Ястреб М» исполнения 1 и 2 |
IP65 IP66 |
|
Напряжение питания комплексов модификации «Ястреб С» от сети переменного тока, В |
от 187 до 264 |
|
Частота переменного тока сети электропитания комплексов модификации «Ястреб С», Гц |
от 49 до 51 |
|
Напряжение постоянного тока электропитания комплексов модификации «Ястреб М» исполнений 1 и 2, В |
от 10 до 14 |
|
Потребляемая мощность комплексами модификации «Ястреб С» (с одной распознающей видеокамерой, одной обзорной видеокамерой и одним ИК-прожектором), 1ГА, не более |
1000 |
|
Потребляемая мощность комплексами модификации «Ястреб М» исполнений 1 и 2, Вт, не более |
100 |
|
Масса составных частей комплексов, кг, не более блок управления (модификация «Ястреб С») распознающая видеокамера (модификация «Ястреб С») обзорная видеокамера (модификация «Ястреб С») ИК-прожектор (модификация «Ястреб С») моноблок (модификация «Ястреб М» исполнения 1 и 2) |
40 5 3,5 5 7 |
|
Габаритные размеры составных частей комплексов, мм, не более блок управления (модификация «Ястреб С») длина ширина высота распознающая видеокамера (модификация «Ястреб С») длина ширина высота обзорная видеокамера (модификация «Ястреб С») длина ширина высота ИК-прожектор (модификация «Ястреб С») длина ширина высота моноблок (модификация «Ястреб М» исполнения 1 или 2) длина ширина высота |
800 600 350 515 300 250 400 160 160 350 220 160 515 200 270 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации комплексов и на этикетку на лицевой стороне блока управления или на нижней плоской поверхности корпуса моноблока.
КомплектностьКомплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
модификация «Ястреб С» |
модификация «Ястреб М» | ||
|
1 Комплекс автоматической фотовидеофиксации «Ястреб» в составе: |
— |
1 шт. |
1 шт. |
|
1.1 Блок управления |
— |
1 шт. |
— |
|
1.2 Распознающая видеокамера |
— |
1 -16 шт.* |
— |
|
1.3 обзорная видеокамера |
— |
0 -16 шт.* |
— |
|
1.4 ИК-прожектор |
— |
0 -16 шт.* |
— |
|
1.5 Моноблок исполнения 1 или моноблок исполнения 2 |
— |
— |
1 шт. |
|
2 Комплекс автоматической фотовидеофиксации «Ястреб». Руководство по эксплуатации |
РЭ 26.51.66-001 14805670-2022 |
1 экз. |
1 экз. |
|
3 Комплекс автоматической фотовидеофиксации «Ястреб» модификации «Ястреб С». Паспорт |
26.51.66-001 14805670 ПС |
1 экз. |
— |
|
4 Комплекс автоматической фотовидеофиксации «Ястреб» модификации «Ястреб М». Паспорт |
26.51.66-001 14805670 ПС |
— |
1 экз. |
|
5 ГСИ. Комплексы автоматической фотовидеофиксации «Ястреб». Методика поверки |
- |
1 экз. |
1 экз. |
Примечание - *Количество составных частей комплекса определяется заказом и отражается в паспорте 26.51.66-001-14805670 ПС. Количество распознающих и обзорных видеокамер не может превышать 16 шт. в одном заказе.
Сведения о методах измерений
приведены в пункте 1.4.2 «Работа комплекса» документа РЭ 26.51.66-001-14805670-2022 «Комплекс автоматической фотовидеофиксации «Ястреб». Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 6 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.66-001-14805670-2022 Комплекс автоматической фотовидеофиксации «Ястреб». Технические условия
