Хроматографы ионные L-Ion

Назначение

Хроматографы ионные L-Ion (далее - хроматографы) предназначены для разделения смесей на компоненты и измерений содержания неорганических и органических анионов и катионов в образцах различного происхождения.

Описание

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании кондуктометрическим детектором.

В состав хроматографов входит плунжерный насос, блок дегазации элюента (дегазатор и/или газо-жидкостный сепаратор), термостат колонок, кондуктометрический детектор, ручной инжектор или автоматический дозирующий кран, хроматографическая колонка, супрессор для подавления фоновой электропроводности и система сбора данных. При необходимости хроматографы могут комплектоваться генератором элюента, камерой постколоночной УФ-дериватизации, автосамплером.

Хроматографы модификаций L-Ion 10, L-Ion 12, L-Ion 12 Plus, L-Ion 15, L-Ion 16, L-Ion 16 Plus, L-Ion 18, L-Ion 18H, L-Ion 30, L-Ion 30H, L-Ion 30 Plus, L-Ion 60 изготавливаются в одно- и двухканальном исполнении. Любая модификация может быть оснащена детектором амперометрическим ED-8 марки SILab.

Одноканальные хроматографы L-Ion 10, L-Ion 12, L-Ion 12 Plus, L-Ion 15, L-Ion 16, L-Ion 16 Plus отличаются техническими характеристиками детекторов и стандартной комплектацией. Модификация L-Ion 10 комплектуется ручным инжектором, в состав остальных хроматографов входит автоматический дозирующий кран, а модель L-Ion 12 Plus -в стандартном исполнении укомплектована автосамплером. Хроматограф L-Ion 15 снабжен функцией удаленного контроля прибора через смарт-устройства (запуск и отключение системы по времени, выход на режим, промывка и уравновешивание системы). Хроматограф L-Ion 16 оснащен встроенным генератором элюента, что значительно снижает временные затраты при подготовке к анализу. L-Ion 16 Plus - модификация L-Ion 16. Отличается наличием дополнительного блока дегазации элюента.

Модификации L-Ion 18, L-Ion 18H - приборы модульной конструкции, имеющие возможность дооснащения для создания двухканальной схемы для последовательного определения анионов и катионов.

Двухканальные хроматографы L-Ion 30, L-Ion 30H и L-Ion 30 Plus имеют два независимых аналитических канала, что позволяет проводить одновременное определение катионов и анионов.

Портативные хроматографы модификации L-Ion 60 предназначены для работы в мобильных лабораториях. Приборы комплектуются специальными колонками малого диаметра, плунжерным насосом, автоматическим дозирующим краном, блоком дегазации, супрессором (анионы), термостатом колонок, кондуктометрическим детектором.

Комплектация хроматографов представлена в таблицах 1-2.

Таблица 1 - Комплектация одноканальных модификаций хроматографов

Таблица 2 - Комплектация двухканальных и портативных модификаций хроматографов

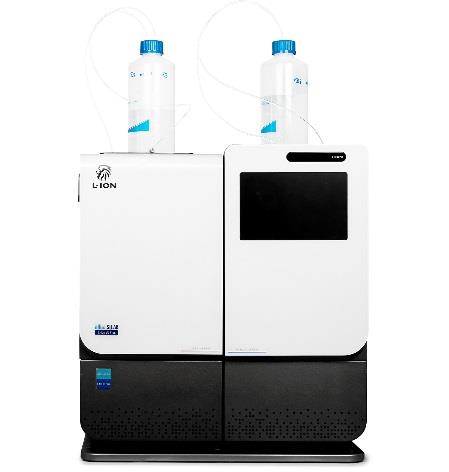

Общий вид модификаций хроматографов представлен на рисунках 1-12. Общий вид детектора амперометрического ED-8 марки SILab представлен на рисунке 13.

Серийные номера хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса хроматографа в виде наклейки с нанесением информации полиграфическим способом. Общий вид информационной таблички с указанием места нанесения серийного номера представлен на рисунке 14.

Пломбирование хроматографов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид хроматографов ионных L-Ion 10

Рисунок 2 - Общий вид хроматографов ионных L-Ion 12

g

I IO*

m.itu

а

Рисунок 3 - Общий вид хроматографов ионных L-Ion 12 Plus

Рисунок 4 - Общий вид хроматографов ионных L-Ion 15

Рисунок 5 - Общий вид хроматографов ионных L-Ion 16

Рисунок 6 - Общий вид хроматографов ионных L-Ion 16 Plus

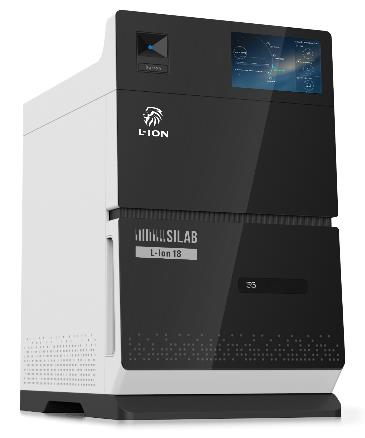

Рисунок 7 - Общий вид хроматографов ионных L-Ion 18

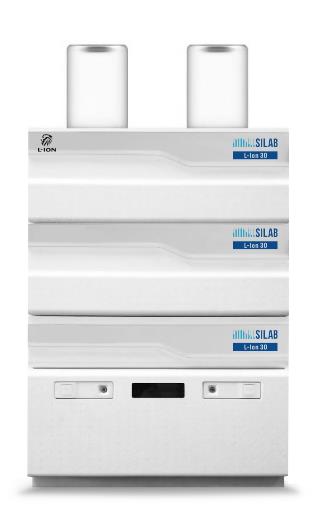

Рисунок 9 - Общий вид хроматографов

ионных L-Ion 30

Рисунок 8 - Общий вид хроматографов ионных L-Ion 18H

»«         V4

Рисунок 10 - Общий вид хроматографов ионных L-Ion 30H

Рисунок 11 - Общий вид хроматографов ионных L-Ion 30 Plus

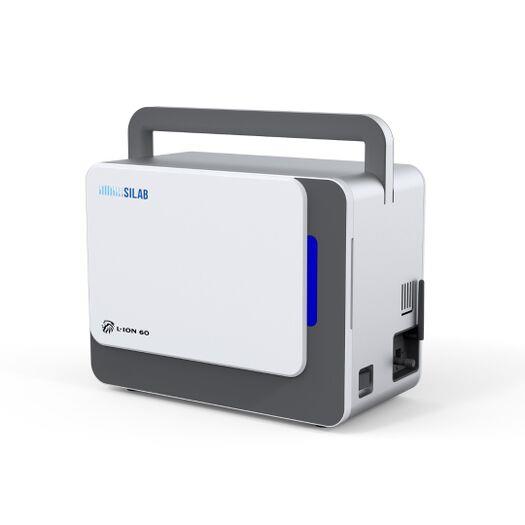

Рисунок 12 - Общий вид хроматографов ионных L-Ion 60

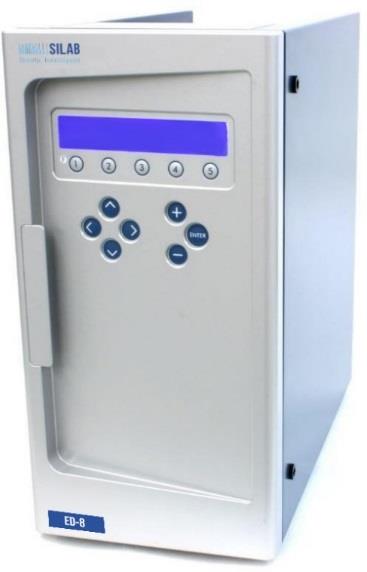

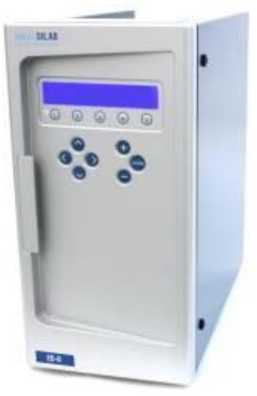

Рисунок 13 - Детектор амперометрический ED-8 марки SILab

Место нанесения серийного номера

Место нанесения знака утверждения типа

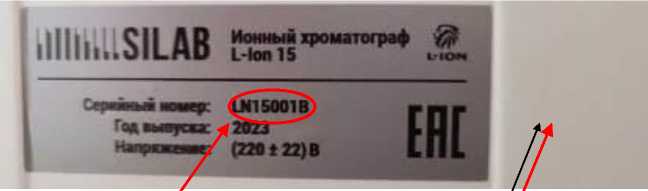

Рисунок 14 - Общий вид информационной таблички (шильдика)

Программное обеспечение

Программное обеспечение (ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 4  - Метрологические характеристики хроматографов ионных L-Ion

c кондуктометрическим детектором

Таблица 5  - Метрологические характеристики хроматографов ионных L-Ion

с амперометрическим детектором ED-8_________________________________________________

Таблица 6 - Технические характеристики хроматографов ионных L-Ion

Таблица 7 - Технические характеристики амперометрического детектора ED-8

Знак утверждения типа

наносится на заднюю панель хромататографа в виде наклейки и/или на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация фирмы «Zhejiang Zheke Instrument Equipment Co., Ltd.», Китай.
