Газоанализаторы лазерные LGA
| Номер в ГРСИ РФ: | 90207-23 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Focused Photonics Inc." (FPI), Китай |
Газоанализаторы лазерные LGA (далее по тексту - газоанализаторы) предназначены для измерения объемной доли аммиака, кислорода и угарного газа в газовых средах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 90207-23 | |||||||||||||||
| Действует | по 19.10.2028 | |||||||||||||||
| Наименование | Газоанализаторы лазерные | |||||||||||||||
| Модель | LGA | |||||||||||||||
| Модификации |
LGA-4100 LGA-4500 |
|||||||||||||||
| Приказы |
№1732 от
21.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 346b104e-e0a5-9203-461a-f0c705399683 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Focused Photonics (Hangzhou), Inc., КИТАЙ, 310052, No.760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
МП-571/05-2023 Государственная система обеспечения единства измерений. Газоанализаторы лазерные LGA. Методика поверки
МП-520-2024 Государственная система обеспечения единства измерений. Газоанализаторы лазерные LGA. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
90207-23: Описание типа
2023-90207-23.pdf
Файл устарел
|
Скачать | 537.7 КБ | |
|
90207-23: Методика поверки
2023-mp90207-23.pdf
Файл устарел
|
Скачать | 3.2 MБ | |
|
90207-23: Описание типа
2023-90207-23-1.pdf
|
Скачать | 537.7 КБ | |
|
90207-23: Описание типа
2025-90207-23.pdf
|
Скачать | 334 КБ | |
|
90207-23: Методика поверки
МП-571/05-2023
2023-mp90207-23-1.pdf
|
Скачать | 3.2 MБ | |
|
90207-23: Методика поверки
МП-520-2024
2025-mp90207-23.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Газоанализаторы лазерные LGA (далее по тексту - газоанализаторы) предназначены для измерения объемной доли аммиака, кислорода и угарного газа в газовых средах.
Описание
К настоящему типу средств измерений относятся газоанализаторы следующих модификаций: LGA-4100 и LGA-4500, которые отличаются конструкцией и формами установки.
Принцип действия газоанализаторов - спектроскопия однолинейного молекулярного поглощения. Диодный лазер излучает луч света, проходящий через анализируемую среду и детектируемый модулем приёмника. Длина волны лазерного луча настраивается на характерную длину поглощения определяемого компонента.
Газоанализатор модификации LGA-4100 представляет собой интегрированную
модульную конструкцию, состоящую из пускового блока и приемного блока
Газоанализатор модификации LGA-4500 представляет собой интегрированную
модульную конструкцию, состоящую из пускового блока, лазерной установки пускового терминала, приемного блока, датчика приемника, блока контроля положительного давления и газовой камеры.
Газоанализаторы обеспечивают выходные сигналы:
- аналоговый выход от 4 до 20 мА;
- цифровой RS485, RS-232, Bluetooth (опциональный), GPRS (опциональный);
- релейный выход.
Нанесение знака поверки на средство измерений и пломбирование не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится способом гравировки на маркировочную табличку в месте, указанном на рисунке 1.
Общий вид газоанализаторов с указанием места нанесения серийного номера приведен на рисунке 1.
Место нанесения серийного номера
а) модификация LGA-4100

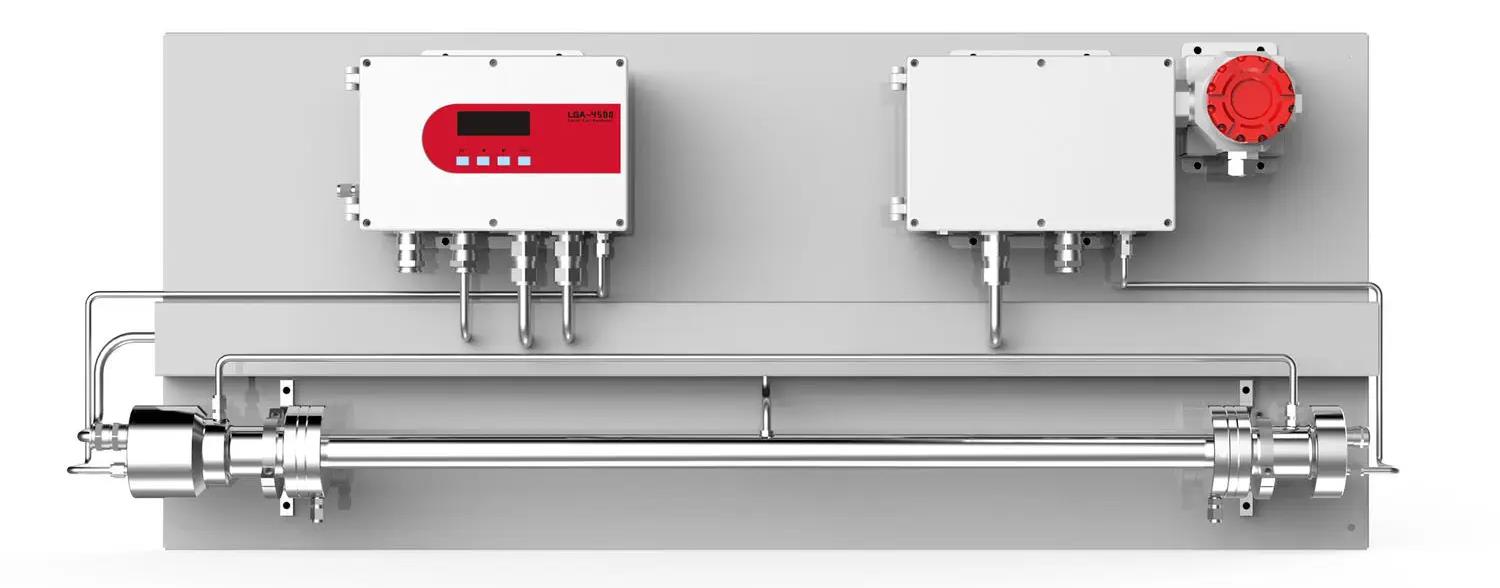

б) модификация LGA-4500
Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения серийного номера
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:
- настройка и контроль температуры и давления внутри газоанализатора;
- настройка диапазона выходного оптического пути, выбор выходного канала;
- обнуление показаний газоанализатора;
- другая вспомогательная настройка газоанализатора.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LGA4000 |
|
Номер версии (идентификационный номер) ПО, не ниже |
IFB.100D.V1A.005 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % |
|
Кислород (O2) |
от 0 до 1 % |
±5 |
|
от 0 до 6 % |
±3 | |
|
Аммиак (NH3) |
от 0 до 10 млн-1 |
±10 |
|
от 0 до 20 млн-1 |
±7,5 | |
|
от 0 до 30 млн-1 |
±7,5 | |
|
от 0 до 200 млн-1 |
±7,5 | |
|
Оксид углерода (CO) |
от 0 до 100 % |
±3 |
|
от 0 до 2000 млн-1 |
±8 | |
|
Примечание - Время установления показаний То,9 не более 20 секунд. | ||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализатора, в долях от пределов основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -30 °С до +15 °С включ. и св. +25 °С до +60 °С на каждые 10 °С, в долях от пределов основной погрешности |
±0,2 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - модификация LGA-4100 напряжение постоянного тока, В напряжение переменного тока (опционально), В - модификация LGA-4500 напряжение переменного тока, В частота переменного тока, Гц |
24 220 от 100 до 240 от 48 до 63 |
|
Потребляемая мощность, B-A, не более: - модификация LGA-4100 - модификация LGA-4500 |
20 20 |
|
Габаритные размеры (высотахширинахдлина), мм, не более: - модификация LGA-4100 (блок излучателя, блок приемника) - модификация LGA-4500 |
188х118х288 1600x1550x450 |
|
Масса, кг, не более: - модификация LGA-4100 - модификация LGA-4500 |
36 350 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации влаги), % не более - атмосферное давление, кПа |
от -30 до +60 90 от 84 до 106,7 |
|
Время прогрева, мин, не более |
15 |
|
Маркировка взрывозащиты |
1Ex db op is pxb IIC T5 Gb X |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
17520 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор лазерный LGA1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Инструмент для градуировки и поверки2) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1) Модификация согласно заказу; 2) Только для модификации LGA-4100. | ||
Сведения о методах измерений
приведены в разделе 1 «Принцип измерения» документов «Газоанализаторы лазерные LGA (модификация LGA-4100). Руководство по эксплуатации» и «Газоанализаторы лазерные LGA (модификация LGA-4500). Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация изготовителя Focused Photonics (Hangzhou), Inc.
