Модули универсальные измерительные мобильные МИР-Ш
Номер в ГРСИ РФ: | 90364-23 |
---|---|
Производитель / заявитель: | ООО "ИНФОСИГНАЛ", г. Москва |
Модули универсальные измерительные мобильные МИР-Ш (далее - модули) предназначены для измерений напряжения и силы постоянного тока, среднеквадратичного значения напряжения и силы переменного тока, частоты переменного тока, сопротивления постоянному току и представления значений физических величин в цифровой форме.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 90364-23 |
Наименование | Модули универсальные измерительные мобильные |
Модель | МИР-Ш |
Срок свидетельства (Или заводской номер) | 01.11.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ИНФОСИГНАЛ" (ООО "ИНФОСИГНАЛ"), г. Москва
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 4052 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 4052 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 24.11.2024 |
Поверители
Скачать
90364-23: Описание типа | Скачать | 232.1 КБ | |
90364-23: Методика поверки | Скачать | 4 MБ |
Описание типа
Назначение
Модули универсальные измерительные мобильные МИР-Ш (далее - модули) предназначены для измерений напряжения и силы постоянного тока, среднеквадратичного значения напряжения и силы переменного тока, частоты переменного тока, сопротивления постоянному току и представления значений физических величин в цифровой форме.
Описание
Принцип действия модулей основан на аналого-цифровом преобразовании измеряемых электрических параметров и частоты в цифровые коды, их цифровой обработке и отображении результатов измерений на дисплее. Выбор диапазонов и режимов измерений физических величин в модулях осуществляется программно с помощью управляющего микроконтроллера модуля.
Конструктивно модули выполнены в прямоугольном корпусе из ударопрочной пластмассы различных цветов. На корпусе расположены:
- кнопка включения модуля (поз. 1 рисунок 1);
- разъемы для подключения измерительных щупов (поз. 2 рисунок 1);
- разъем для подключения зарядного устройства (поз. 3 рисунок 1).
При включении модуль находится в режиме «Отсутствие измерений» для исключения возможности его вывода из строя.
Управление модулем осуществляется по протоколу Bluetooth посредством модуля управления с предустановленным программным обеспечением (поз. 4 рисунок 1). При помощи программного обеспечения модуля управления осуществляются все функции по управлению модулем, отображению, передаче и сохранению результатов измерений.
Модулем управления может являться любой смартфон с операционной системой Android (версией не ниже 10) с модулем Bluetooth версией не ниже 4.2 и предустановленным приложением (программой) «МИР-Ш».
Пример записи изделия при заказе:
«Модуль универсальный измерительный мобильный МИР-Ш по ТУ 26.51.4-001-40115612-2023».
Общий вид модулей представлен на рисунке 1.
Схема пломбировки для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, обозначения места нанесения знака поверки представлены на рисунке 2.
Заводской номер модуля состоит из арабских цифр в формате, указанном на рисунке 3, является уникальным, присваивается организацией-изготовителем при выпуске из производства нарастающим итогом. Заводские номера указывается на маркировочной табличке в соответствии с рисунком 3, печатаются в паспорте модуля.
Рисунок 1 — Общий вид модуля в комплекте с мобильным модулем управления
Место установки пломбы
Рисунок 2 - Схема пломбировки модуля
Место нанесения
заводского номера
Место нанесения
знака утверждения типа средств измерений

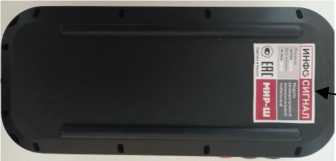

Рисунок 3 - Места нанесения на корпусе модуля заводского номера и знака утверждения типа средств измерений
Знак утверждения типа средств измерений наносится на маркировочной табличке в месте, указанном на рисунке 3.
Маркировочная табличка наносится на заднюю часть модуля между двумя направляющими методом наклеивания этикетки.
Нанесение знака поверки на корпус модуля не предусмотрено.
Программное обеспечение
Модули работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микроконтроллера модуля предприятием-изготовителем и недоступно для потребителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО средства измерений
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
MSH-Software |
Номер версии ПО, не ниже |
23.1.0 |
Цифровой идентификатор ПО |
- |
ПО модулей и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Технические характеристики
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной абсолютной погрешности измерений (До) 1) значения напряжения постоянного тока: - в поддиапазонах измерений: - от 5,00 до 9,99 мВ включ. - от 10,0 до 99,9 мВ включ. - от 100 до 999 мВ включ. - от 1,00 до 9,99 В включ. - от 10,0 до 99,9 В включ. - от 100 до 600 В включ. |
±(0,01-U + 2 е.м.р. 2)) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной абсолютной погрешности измерений (До) ^среднеквадратичного значения напряжения переменного тока - в диапазоне частот от 10 до 40 Гц и поддиапазонах измерений: - от 5,00 до 9,99 мВ включ. - от 10,0 до 99,9 мВ включ. - от 100 до 999 мВ включ. - от 1,00 до 9,99 В включ. - от 10,0 до 99,9 В включ. - от 100 до 320 В включ. - в диапазоне частот от 40 Гц до 5 кГц и поддиапазонах измерений: - от 5,00 до 9,99 мВ включ. - от 10,0 до 99,9 мВ включ. - от 100 до 999 мВ включ. - от 1,00 до 9,99 В включ. - от 10,0 до 99,9 В включ. - от 100 до 320 В включ. - от 321 до 450 В включ. - в диапазоне частот от 5 до 10 кГц и поддиапазонах измерений: - от 5,00 до 9,99 мВ включ. - от 10,0 до 99,9 мВ включ. - от 100 до 999 мВ включ. - от 1,00 до 9,99 В включ. - от 10,0 до 99,9 В включ. - от 100 до 320 В включ. - от 321 до 450 В включ. |
±(0,01-U + 20 е.м.р.) ±(0,01-U + 20 е.м.р.) ±(0,01-U + 5 е.м.р.) ±(0,01-U + 3 е.м.р.) ±(0,01-U + 3 е.м.р.) ±(0,01-U + 3 е.м.р.) ±(0,01-U + 20 е.м.р.) ±(0,01-U + 20 е.м.р.) ±(0,0PU + 5 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 20 е.м.р.) ±(0,01-U + 20 е.м.р.) ±(0,01-U + 5 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) ±(0,01-U + 2 е.м.р.) |
Пределы допускаемой основной абсолютной погрешности измерений (До) напряжения постоянного тока в режиме диодного теста в диапазоне измерений от 0,00 до 1,20 В, В |
±(0,01-U + 2 е.м.р.) |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной абсолютной | |
погрешности измерений (До) 3) значения силы | |
постоянного тока | |
- в поддиапазонах измерений: | |
- от 1,00 до 9,99 мкА включ. |
±(0,01-I + 2 е.м.р.) |
- от 10,0 до 99,9 мкА включ. |
±(0,01-I + 2 е.м.р.) |
- от 100 до 999 мкА включ. |
±(0,01-I + 2 е.м.р.) |
- от 1,00 до 9,99 мА включ. |
±(0,01-I + 2 е.м.р.) |
- от 10,0 до 99,9 мА включ. |
±(0,01-I + 2 е.м.р.) |
- от 100 до 999 мА включ. |
±(0,01-I + 2 е.м.р.) |
- от 1,00 до 2,20 А включ. |
±(0,01-I + 2 е.м.р.) |
- от 2,21 до 10,0 А включ. |
±(0,01-I + 2 е.м.р.) |
Пределы допускаемой основной абсолютной | |
погрешности измерений (До) 3) среднеквадратичного | |
значения силы переменного тока | |
- в диапазоне частот от 10 до 1000 Гц и | |
поддиапазонах измерений: | |
- от 1,00 до 9,99 мкА включ. |
±(0,01-I + 50 е.м.р.) |
- от 10,0 до 99,9 мкА включ. |
±(0,01-I + 50 е.м.р.) |
- от 100 до 999 мкА включ. |
±(0,01-I + 3 е.м.р.) |
- от 1,00 до 9,99 мА включ. |
±(0,01-I + 3 е.м.р.) |
- от 10,0 до 99,9 мА включ. |
±(0,01-I + 3 е.м.р.) |
- от 100 до 999 мА включ. |
±(0,01-I + 3 е.м.р.) |
- от 1,00 до 2,20 А включ. |
±(0,01-I + 3 е.м.р.) |
- от 2,21 до 10,0 А включ. |
±(0,01-I + 3 е.м.р.) |
- в диапазоне частот от 1 до 10 кГц и | |
поддиапазонах измерений: | |
- от 1,00 до 9,99 мкА включ. |
±(0,01 + 0,0025-F[kHz] 4) )•[ + 50 е.м.р.) |
- от 10,0 до 99,9 мкА включ. |
±(0,01 + 0,0025^ F[kHz])-I + 50 е.м.р.) |
- от 100 до 999 мкА включ. |
±(0,01 + 0,0025-F[kHz])-I + 3 е.м.р.) |
- от 1,00 до 9,99 мА включ. |
±(0,01 + 0,0025^ F[kHz])-I + 3 е.м.р.) |
- от 10,0 до 99,9 мА включ. |
±(0,01 + 0,0025^ F[kHz])-I + 3 е.м.р.) |
- от 100 до 999 мА включ. |
±(0,01 + 0,0025^ F[kHz])-I + 3 е.м.р.) |
- от 1,00 до 2,20 А включ. |
±(0,01 + 0,0025^ F[kHz])-I + 3 е.м.р.) |
- от 2,21 до 10,0 А включ. |
±(0,01 + 0,0025^ F[kHz])-I + 3 е.м.р.) |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной абсолютной погрешности измерений (До)5) сопротивления постоянному току в поддиапазонах измерений: - от 0,10 до 0,99 Ом включ. - от 1,00 до 9,99 Ом включ. - от 10,0 до 99,9 Ом включ. - от 100 до 999 Ом включ. - от 1,00 до 9,99 кОм включ. - от 10,0 до 99,9 кОм включ. - от 100 до 999 кОм включ. - от 1,00 до 5,00 МОм включ. |
±(0,01-R + 3 е.м.р.) ±(0,01-R + 3 е.м.р.) ±(0,01-R + 3 е.м.р.) ±(0,01-R + 3 е.м.р.) ±(0,01-R + 3 е.м.р.) ±(0,01-R + 3 е.м.р.) ±(0,01-R + 3 е.м.р.) ± (0,01 + 0,0025<R[MQ] 6)) •R + 0 |
Пределы допускаемой основной абсолютной погрешности (До) 7) измерения частоты напряжения переменного тока в поддиапазонах измерений: - от 10,0 до 99,9 Гц включ. - от 100 до 999 Гц включ. - от 1,00 до 10,0 кГц включ. |
±(0,01-F + 2 е.м.р.) ±(0,01-F + 2 е.м.р.) ±(0,01-F + 2 е.м.р.) |
Пределы допускаемой дополнительной абсолютной погрешности измерений всех вышеуказанных физических величин во всех режимах при изменении температуры окружающей среды на каждые 10 °С от (20±5) °С не превышают значений |
1/2 До |
Примечания: 1) Наименование единицы величины мВ или В в соответствии с поддиапазоном измерений. 2) е. м. р. - единица младшего разряда отображаемой величины - 0,01; 0,1 или 1. 3) Наименование единицы величины мкА, мА или А в соответствии с поддиапазоном измерений. 4) F[kHz] - безразмерный коэффициент основной погрешности, численно равный частоте измеряемого параметра, выраженной в кГц. 5) Наименование единицы величины Ом, кОм или МОм в соответствии с поддиапазоном измерений. 6) R[MQ] - безразмерный коэффициент основной погрешности, численно равный значению сопротивления измеряемого параметра, выраженному в МОм. 7) Наименование единицы величины Гц или кГц в соответствии с поддиапазоном измерений. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры основного модуля, мм, не более - длина, - ширина, - высота |
223 104 67 |
Масса основного модуля, кг, не более |
1,0 |
Степень защиты по ГОСТ 14254-2015 |
IP54 |
Параметры электрического питания от встроенной аккумуляторной батареи: - напряжение постоянного тока, В - потребляемый ток, А, не более |
от 7,1 до 8,4 В 0,25 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -30 до +65 °С 80 от 84 до 106,7 |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
30000 |
Знак утверждения типа
наносится на маркировочную табличку на задней части модуля.
Комплектность
в соответствии с таблицей 4
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Модуль универсальный измерительный мобильный |
МИР-Ш |
1 шт. |
Паспорт |
26.51.4-001-40115612-2023 ПС |
1 экз. |
Руководство по эксплуатации |
26.51.4-001-40115612-2023 РЭ |
1 экз. |
Описание приложения (прикладной программы) «МИР-Ш» |
26.51.4-001-40115612-2023 ПА |
1 экз. |
Приложение (прикладная программа) «МИР-Ш» |
- |
* |
* По заказу |
Сведения о методах измерений
приведены в документе 26.51.4-001-40115612-2023 РЭ «Модули универсальные измерительные мобильные МИР-Ш. Руководство по эксплуатации» в разделе 4.5
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 г. «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’ 1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.4-001-40115612-2023 Модули универсальные измерительные мобильные МИР-Ш. Технические условия.
