Пурки МЕРА

Назначение

Пурки МЕРА (далее - пурки) предназначены для измерений массы литра зерна (натура зерна).

Описание

Натурой зерна называется масса установленного объема зерна. Натура зерна является одной из характеристик для оценки качества зерна и выражается в граммах.

Принцип действия пурок основан на заполнении зерном загрузочной ёмкости пурки, автоматическом пересыпании зерна из загрузочной емкости в контейнер для взвешивания и измерении массы этого зерна взвешиванием на весах с последующим исключением из результата взвешивания массы пустого контейнера для взвешивания.

Конструктивно пурки состоят из металлического корпуса, в котором установлены электрический привод, плата управления, ёмкость для измеряемого продукта, загрузочная ёмкость и контейнер для взвешивания.

Пурки выпускаются в двух вариантах исполнения: МЕРА и МЕРА-М.

Пурка МЕРА-М дополнительно оснащена контейнером для сброса отходов; сервисным разъемом (для тестирования работы актуаторов); информационным дисплеем, отображающим статус работы прибора. Дисплей не содержит измерительной информаций.

Управление пуркой (пересыпание и сброс зерна, остановка пересыпания) осуществляется в автоматическом режиме с помощью кнопок «старт», «сброс», «стоп», расположенных на передней панели корпуса пурки. Питание пурки осуществляется от сети переменного тока.

Для измерений массы литра зерна (натуры зерна) применяют весы, удовлетворяющие следующим требованиям: действительная цена деления не более 1 г (d < 1 г); максимальная нагрузка не менее 3 кг; пределы допускаемой абсолютной погрешности весов ±1,3 г в интервале, позволяющем выполнять измерение массы контейнера пурки, заполненной зерном; размах (повторяемость) не более 1,3 г.

Общий вид вариантов исполнения пурок представлен на рисунках 1 и 2.

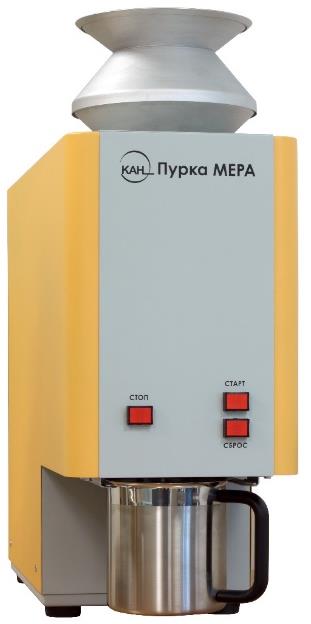

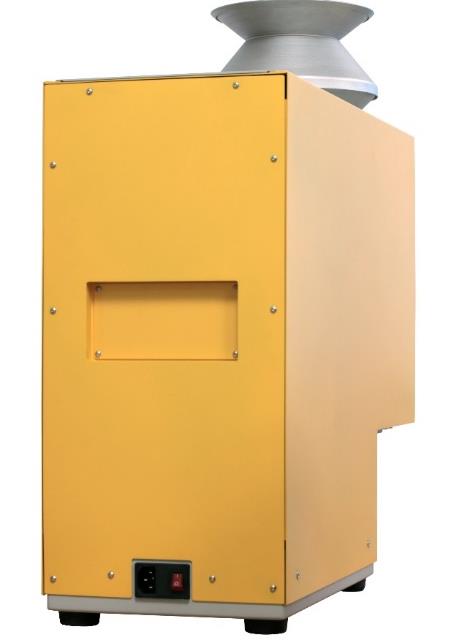

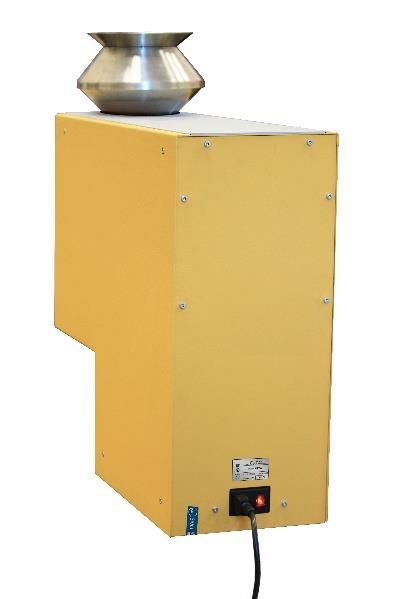

Рисунок 1 - Общий вид пурок МЕРА

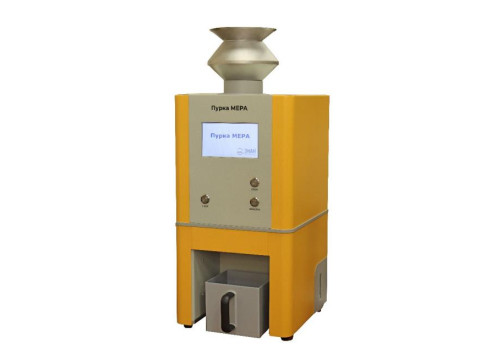

Рисунок 2 - Общий вид пурок МЕРА-М

б)

Рисунок 3 - Виды контейнеров для взвешивания а) применяемый в пурке МЕРА; а), б) - применяемые в пурке МЕРА-М

Заводской номер, состоящий из арабских цифр, наносится с помощью термотрансферной печати на маркировочную этикетку. Общий вид маркировочной этикетки с указанием места нанесения знака утверждения типа, заводского номера и места пломбировки приведены на рисунке 4.

Для предотвращения несанкционированного доступа к внутренним частям на заднюю стенку и основание пурок наносится пломба в виде специального стикера-наклейки, повреждаемого при снятии корпуса.

Пурка МЕРА

ТУ 26.51 66.190-030-27520549-2022

001-22

Заводской №

=320 В

50 Гц

100 Вт

ООО «ЭКАН»

Санкт-Петербург, ekan.spb.ru

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место для нанесения пломбы в виде стикера-наклейки

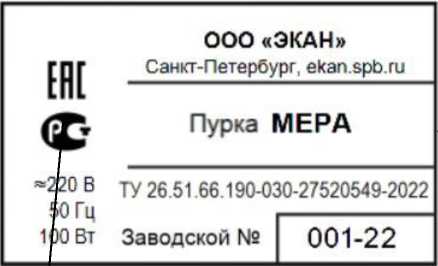

Рисунок 4 - Общий вид маркировочной этикетки с указанием места нанесения знака утверждения типа, заводского номера и места пломбировки

Маркировочная этикетка в общем случае содержит:

- наименование производителя;

- наименование и обозначение пурки (пурка МЕРА или пурка МЕРА-М);

- знак утверждения типа;

- обозначение документа, по которому осуществляется изготовление пурки;

- заводской номер;

- сведения о параметрах электрического питания.

Нанесение знака поверки на средство измерений не предусмотрено.

Технические характеристики

аблица 1- Метрологические характеристики

аблица 2 - Основные технические характеристики

аблица 3 - Показатели надежности

Знак утверждения типа

наносится с помощью термотрансферной печати на маркировочную этикетку, закрепляемую в виде наклейки на корпусе пурки, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность пурки

Продолжение таблицы 4

Сведения о методах измерений

приведены в п. 6.3 «Проведение измерений» документов: «Пурка МЕРА. Руководство по эксплуатации 26.51.66.190-030-27520549-2022» и «Пурка МЕРА-М. Руководство по эксплуатации 26.51.66.190-031-27520549-2025».

Нормативные документы

ТУ 26.51.66.190-030-27520549-2022 с изменением 1 «Пурка МЕРА. Технические условия»
