Мультиметры цифровые АКИП-2209
| Номер в ГРСИ РФ: | 90690-23 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | RISHABH INSTRUMENTS PVT LTD., Индия |
Мультиметры цифровые АКИП-2209 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 90690-23 |
| Наименование | Мультиметры цифровые |
| Модель | АКИП-2209 |
| Срок свидетельства (Или заводской номер) | 08.12.2028 |
Производитель / Заявитель
RISHABH INSTRUMENTS PVT LTD., Индия
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 169 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 166 (98%) |
| Неуспешных поверок (СИ непригодно) | 3 (2%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 90690-23: Описание типа | Скачать | 209.5 КБ | |
| 90690-23: Методика поверки | Скачать | 3.8 MБ |
Описание типа
Назначение
Мультиметры цифровые АКИП-2209 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Описание
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Мультиметры исполняются в четырех модификациях: АКИП-2209/1, АКИП-2209/2, АКИП-2209/3, АКИП-2209/4. Модификации различаются числом измеряемых величин, верхним значением диапазона измерений силы тока.
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметр надет защитный чехол с упором-подставкой.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.

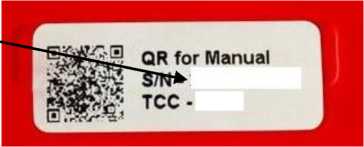

Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.
А
АКИП-2209/1
Модификации
АКИП-2209/2 АКИП-2209/3 АКИП-2209/4
Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Технические характеристики
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения
постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
модификация АКИП-2209/1 | ||
|
600,00 мВ |
0,01 мВ |
±(0,0009-^1+15*) |
|
6,0 В |
0,1 мВ |
±(0,0005-^1+5*) |
|
60,00 В |
1 мВ | |
|
600,0 В |
10 мВ |
±(0,0005-^+9*) |
|
1000 В |
100 мВ |
±(0,0009-|иизм|+10-к) |
|
модификации АКИП-2209/2, АКИП-2209/3, АКИП-2209/4 | ||
|
60,000 мВ |
0,001 мВ |
±(0,0009-^1+15*) |
|
600,00 мВ |
0,01 мВ | |
|
6,0 В |
0,1 мВ |
±(0,0005-^1+5*) |
|
60,00 В |
1 мВ | |
|
600,0 В |
10 мВ |
±(0,0005-^+9*) |
|
1000 В |
100 мВ |
±(0,0009-|иизм|+10-к) |
|
Примечание: иизм - измеренное значение напряжения постоянного тока. | ||
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификаций АКИП-2209/1, АКИП-2209/2, АКИП-2209/3
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц | |||
|
от 15 до 45 включ. |
св. 45 до 65 включ. |
св. 65 до 1 • 103 включ. |
св. 1-103 до 1 • 104 включ. | ||
|
модификация АКИП-2209/1 | |||||
|
600,00 мВ |
0,01 мВ |
±(0,03^изм+30^) |
±(0,01-U№M+9-k) |
±(0,03^изм+30^) | |
|
6,0 В |
0,1 мВ |
±(0,03^изм+9^) |
±(0,005 -U„,+9-k) |
±(0,03^изм+9^) |
±(0,04-U„,+9-k) |
|
60,00 В |
1 мВ | ||||
|
600,0 В |
10 мВ | ||||
|
1000 В |
100 мВ |
- | |||
|
модификации АКИП-2209/2, АКИП-2209/3 | |||||
|
60,000 мВ |
0,001 мВ |
±(0,03^+30*) |
±(0,01-U№M+9-k) |
±(0,03^изм+30^) | |
|
600,00 мВ |
0,01 мВ | ||||
|
6,0 В |
0,1 мВ |
±(0,03^изм+9^) |
±(0,005 -U„,+9-k) |
±(0,03^изм+9^) |
±(0,04-U„,+9-k) |
|
60,00 В |
1 мВ | ||||
|
600,0 В |
10 мВ | ||||
|
1000 В |
100 мВ |
- | |||
|
Примечание: иизм - измеренное значение напряжения переменного тока. | |||||
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификации АКИП-2209/4
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц | ||||
|
от 15 до 45 включ. |
св. 45 до 65 включ. |
св. 65 до 1 •103 включ. |
св. 1-103 до 2-104 включ. |
св. 2-104 до 1 • 105 включ. | ||
|
60,000 мВ |
0,001 мВ |
±(0,03^изм+ +30-к) |
±(0,01-иИЗм+ +9-к) |
±(0,03^изм+30^) | ||
|
600,00 мВ |
0,01 мВ | |||||
|
6,0 В |
0,1 мВ |
±(0,02^изм+ +9-к) |
±(0,005 ^изм+ +9-к) |
±(0,01-UB3M+ +9-к) |
±(0,03^изм+ +9-к) |
±(0,035-иизм+ +30А)2) |
|
60,00 В |
1 мВ | |||||
|
600,0 В |
10 мВ | |||||
|
1000В |
100 мВ |
±(0,02-иизм+ +9-к) |
±(0,03^изм+ +30-к)1) |
- | ||
Примечание:
1) - предел диапазона частоты 1 • 104 Гц;
2) - дополнительная абсолютная погрешность для диапазона частот св. 5 • 104 Гц - ±0,025-U^; иизм - измеренное значение напряжения переменного тока.
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
модификация АКИП-2209/1 | ||
|
600 мА |
10 мкА |
±(0,002-|!изм|+5-к) |
|
модификация АКИП-2209/2 | ||
|
6 А |
100 мкА |
±(0,009-|!ИЗм|+10-к) |
|
16 А |
1 мА | |
Продолжение таблицы 4
|
модификации АКИП-2209/3, АКИП-2209/4 | ||
|
0,6 мА |
0,01 мкА |
±(0,005- |1шм+15-к) |
|
6 мА |
0,1 мкА |
±(0,005JM+5*) |
|
60 мА |
1 мкА |
±(0,001- |М+5*) |
|
600 мА |
10 мкА |
±(0,002JM+5*) |
|
6 А |
100 мкА |
±(0,009-|!ИЗм|+10-к) |
|
10 А |
1 мА | |
|
Примечание: 1изм - измеренное значение силы постоянного тока. | ||
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, в диапазонах частот, Гц | ||
|
от 15 до 45 включ. |
св. 45 до 65 включ. |
св. 60 до 1 • 104 включ. | ||
|
для модификаций АКИП-2209/1 | ||||
|
0,6 мА |
0,01 мкА |
±(0,03-Ь,зм+10-к) |
±(0,01-1^+10*) |
±(0,03-Ь,зм+10*) |
|
6,0 мА |
0,1 мкА | |||
|
60 мА |
1 мкА | |||
|
600 мА |
10 мкА | |||
|
для модификаций АКИП-2209/2 | ||||
|
6 А |
100 мкА |
±(0,03-Ь,зм+10-к) |
±(0,01-1^+10*) |
±(0,03-Ь,зм+10*) |
|
10 А |
1 мА | |||
|
для модификаций АКИП-2209/3, АКИП-2209/4 | ||||
|
0,6 мА |
0,01 мкА |
±(0,03-Ь,зм+10-к) |
±(0,01-1^+10*) |
±(0,03-Ь,зм+10*) |
|
6,0 мА |
0,1 мкА | |||
|
60 мА |
1 мкА | |||
|
600 мА |
10 мкА | |||
|
6 А |
100 мкА | |||
|
10 А |
1 мА | |||
|
Примечания: 1изм - измеренное значение силы переменного тока. | ||||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности |
|
600,00 Ом |
0,01 Ом |
±(0,001^+10*) |
|
6,0000 кОм |
0,1 Ом | |
|
60,000 кОм |
1 Ом | |
|
600,00 кОм |
10 Ом |
±(0,005 ^„зм+10*) |
|
6,0000 МОм |
100 Ом |
±(0,01<Иизм+10-к) |
|
60,00 МОм |
10 кОм |
±(0,05^изм+10*) |
Примечание:
R-изм - измеренное значение сопротивления.
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений электрической емкости для модификаций АКИП-2209/3, АКИП-2209/4_____________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности1) |
|
10,0 нФ |
10 пФ |
±(О,О1-Сизм+10-к) |
|
100 нФ |
100 пФ |
±(0,01-Сизм+8-к) |
|
1,0 мкФ |
1 нФ | |
|
10 мкФ |
10 нФ | |
|
100 мкФ |
100 нФ |
±(0,05-Сиам+8-к) |
|
1,0 мФ |
1 мкФ | |
|
Примечание: 1) - с использованием компенсации ёмкости измерительных проводов (кнопка REL/ESC) Сизм - измеренное значение емкости. | ||
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений частоты1) для модификаций АКИП-2209/3, АКИП-2209/4____________________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности, Гц |
|
600 Гц |
0,01 Гц |
±(0,005<Ризм+5'к) |
|
6,0 кГц |
0,1 Гц | |
|
60 кГц |
1 Гц | |
|
600 кГц |
10 Гц | |
|
1 МГц |
100 Гц | |
|
Примечания: 1) - измерение частоты от 6 Гц. Fизм - измеренное значение частоты. | ||
Таблица 9 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термопар для модификаций АКИП-2209/2, АКИП-2209/3, АКИП-2209/4__________
|
Тип термопар |
Диапазон измерений, °С |
Значение единицы младшего разряда к, °С |
Пределы допускаемой абсолютной погрешности1), °С |
|
Тип J |
от -200 до +1200 |
0,1 |
±(0,01-1изм+20-к) |
|
Тип К |
от -200 до +1372 | ||
|
Примечания: 1) - не включает в себя погрешность термопар; ^зм - измеренное значение температуры, °С. | |||
Таблица 10 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термосопротивлений для модификаций АКИП-2209/1, АКИП-2209/3, АКИП-2209/4
|
Тип термосопротивлений |
Диапазон измерений, °С |
Значение единицы младшего разряда к, °С |
Пределы допускаемой абсолютной погрешности1), °С |
|
Pt100 |
от -200 до +850 |
0,1 |
±(0,003Чизм+15^к) |
|
Pt1000 |
от -150 до +850 | ||
|
Примечания: 1) - не включает в себя погрешность термосопротивлений; ^зм - измеренное значение температуры, °С. | |||
Таблица 11 - Технические характеристики мультиметров
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
91х200х54 |
|
Питание |
3 В (две батареи типа АА) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от 0 до +50 75 от 84,0 до 106,7 |
Знак утверждения типа
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 12 - Комплектность мультиметров
|
Наименование |
Обозначение |
Количество |
|
Мультиметр |
- |
1 шт. |
|
Измерительные провода |
- |
2 шт. |
|
Батареи питания |
- |
2 шт. |
|
Защитный чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе п.8 «Проведение измерений» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Мультиметры цифровые АКИП-2209».
