Тепловизоры М
| Номер в ГРСИ РФ: | 90867-23 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | IRAY TECHNOLOGY CO., LTD., Китай |
Тепловизоры М (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 90867-23 | |||||||||||||||||||||
| Действует | по 25.12.2028 | |||||||||||||||||||||
| Наименование | Тепловизоры | |||||||||||||||||||||
| Модель | М | |||||||||||||||||||||
| Модификации |
М200А М200F M305 M320 M600G M620 |
|||||||||||||||||||||
| Приказы |
№452 от
11.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 950b2f78-a399-30c8-cb75-e0429fbe9b40 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
IRAY TECHNOLOGY CO., LTD., КИТАЙ, 11, GUIYANG STREET, YEDA, YANTAI 264006
Поверка
| Методика поверки / информация о поверке |
МП-828-2025 Государственная система обеспечения единства измерений. Тепловизоры М. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП-650/07-2023
(с 11.03.2026)
МП-650/07-2023 Государственная система обеспечения единства измерений. Тепловизоры М. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 22.03.2026 |
Поверители
Скачать
|
90867-23: Описание типа
2023-90867-23.pdf
|
Скачать | 112 КБ | |
|
90867-23: Методика поверки
2023-mp90867-23.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
90867-23: Описание типа
2026-90867-23.pdf
|
Скачать | 218.9 КБ | |
|
90867-23: Методика поверки
МП-828-2025
2026-mp90867-23.pdf
|
Скачать | 3 MБ | |
|
90867-23: Методика поверки
МП-650/07-2023
2023-mp90867-23-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Тепловизоры М (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.
Тепловизоры выпускаются в следующих модификациях М200А, M2OOF, M305, M320, M600G, M620, отличающихся друг от друга метрологическими и техническими характеристиками.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения наносится на информационную табличку (этикетку) тепловизора методом лазерной печати.
Нанесение знака поверки и пломбирование тепловизоров не предусмотрено.

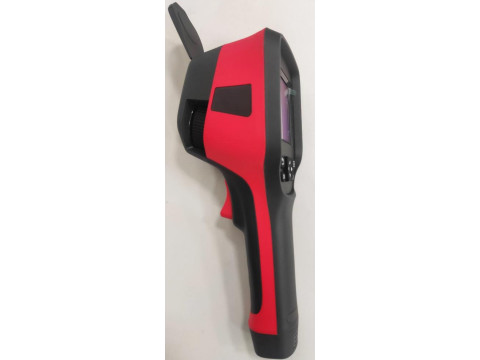

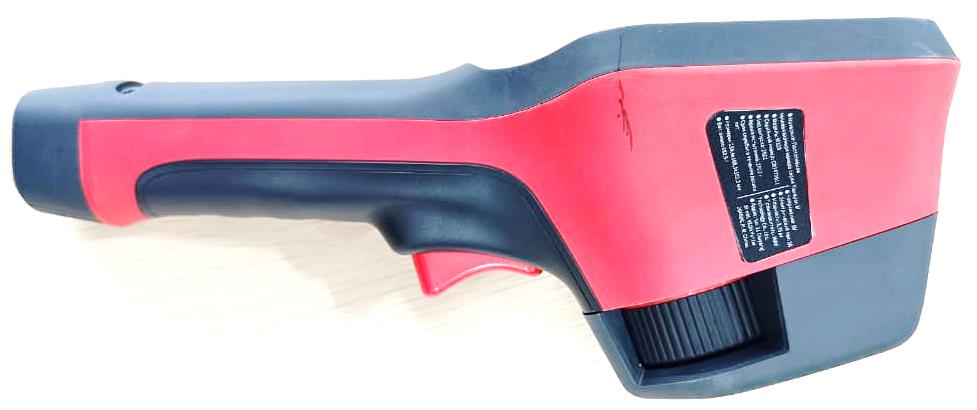

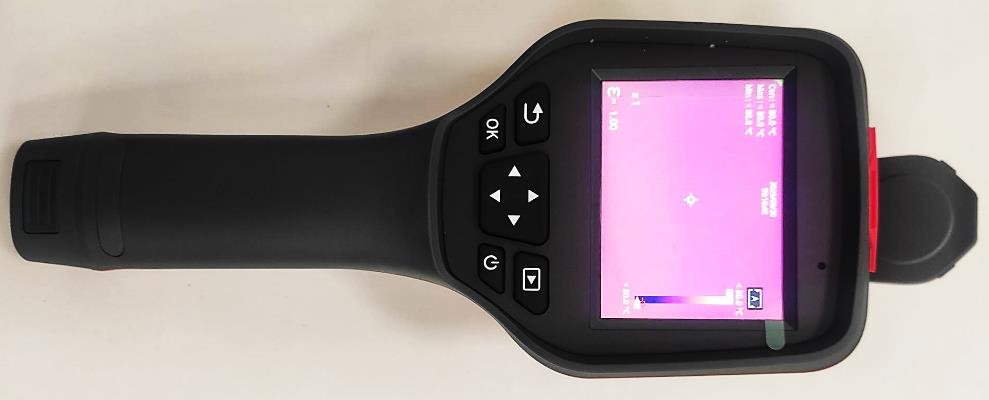

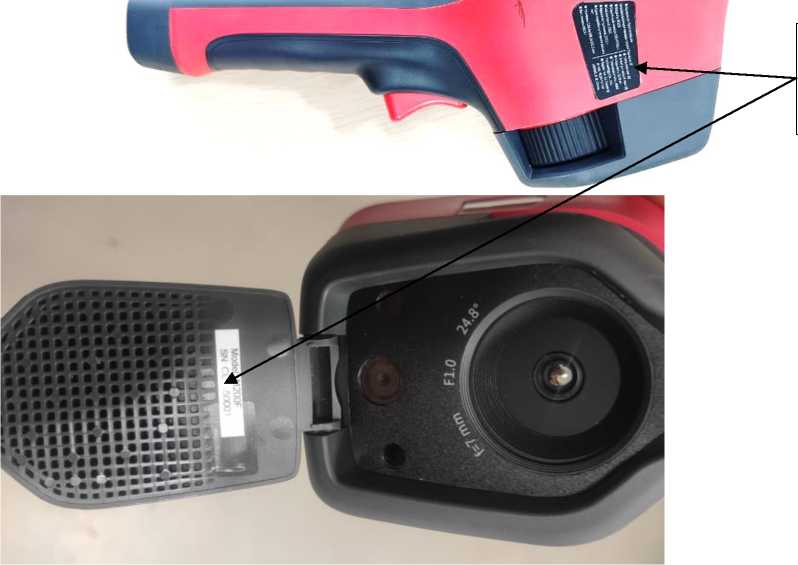

Общий вид тепловизора и место нанесения заводского номера представлены на рисунке 1.
Цветовая гамма корпуса тепловизоров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения заводского номера
Рисунок 1 - Общий вид тепловизора и место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО и прикладного программного обеспечения. Встроенное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора. Прикладное ПО не является метрологически значимым и предназначено для просмотра результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.7.0.7 (ХХХХ1)) |
|
1) «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: - модификация М200А, - модификация M200F, - модификация M305, - модификация M320, - модификация M600G, - модификация М620 |
от -20 до +5501) от -20 до +5501) от -20 до +5501) от -20 до +6501) от -20 до +5501) от -20 до +6501) |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от - 20 до +100 °С включ., °С |
±2 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали, для модификаций: - модификация М200А, - модификация M200F, - модификация М305, - модификация M320, - модификация M600G, - модификация M620 |
56°х42° 24,8°х18,7° 43,7°х31,9° 27°х20° 48°х38° 23°х18° |
|
Примечание: 1) указан нормируемый диапазон. По специальному заказу диапазон измерения температуры может быть увеличен до 1200 °С | |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Разрешение детектора, пиксели - модификация М200А, |
256x192 |
|
- модификация M200F, |
256x192 |
|
- модификация М305, |
384x288 |
|
- модификация М320, |
384x288 |
|
- модификация M600G, |
640x512 |
|
- модификация М620 |
640x512 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность (без конденсации), %, не более |
95 |
|
Г абаритные размеры, мм, не более - длина |
258 |
|
- высота |
102 |
|
- ширина |
105 |
|
Масса, кг, не более |
0,68 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
80000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки тепловизоров приведен в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор |
М1) |
1 шт. |
|
Адаптер питания 5 В, 2 А |
- |
1 шт. |
|
Зарядное устройство для аккумуляторных батарей |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
2 шт. |
|
Кабель USB |
- |
1 шт. |
|
Карта SD |
- |
1 экз. |
|
Сумка для переноски |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание: 1) - модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Инструкция по эксплуатации» документа РЭ «Тепловизоры М».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия изготовителя IRAY TECHNOLOGY CO., LTD. Тепловизоры М
