Профилографы течений доплеровские акустические NAECO Aquazond ПТ-600
| Номер в ГРСИ РФ: | 90953-24 |
|---|---|
| Производитель / заявитель: | АО «Морские неакустические комплексы и системы, г. Санкт-Петербург |
|
90953-24: Описание типа
2024-90953-24.pdf
|
Скачать | 111.8 КБ | |
|
90953-24: Описание типа
2026-90953-24.pdf
|
Скачать | 103.6 КБ | |
|
90953-24: Описание типа
2026-90953-24-1.pdf
|
Скачать | 124.4 КБ | |
|
90953-24: Методика поверки
МП 254-0209-2023
2024-mp90953-24-2.pdf
|
Скачать | 5 MБ | |
|
90953-24: Методика поверки
МП 254-0209- 2023 с изм. № 1
2026-mp90953-24.pdf
|
Скачать | 2.3 MБ |
Профилографы течений доплеровские акустические NAECO Aquazond ПТ-600 (далее - профилографы NAECO) предназначены для измерений скорости водного потока и расстояния от поверхности излучателей до дна.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 90953-24 | |||||||||||||||||||||
| Действует | по 11.01.2029 | |||||||||||||||||||||
| Наименование | Профилографы течений доплеровские акустические | |||||||||||||||||||||
| Модель | NAECO Aquazond ПТ-600 | |||||||||||||||||||||
| Модификации |
NAECO Aquazond ПТ-600 (М12) ПУЛШ.416444.002 NAECO Aquazond ПТ-600 (М5) ПУЛШ.416444.002-01 |
|||||||||||||||||||||
| Приказы |
№730 от
14.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1805 от
07.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e2f088bf-ead3-b003-3645-f8245f4bb3e8 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Аквазонд», РОССИЯ, 347900, г. Таганрог, ул. Большая Бульварная, зд. 13-19; АО «Морские неакустические комплексы и системы», РОССИЯ, 191014, г. Санкт-Петербург, ул. Госпитальная, д. 3
Поверка
| Методика поверки / информация о поверке |
МП 254-0209-2023 ГСИ. Профилографы течений доплеровские акустические NAECO Aquazond ПТ-600. Методика поверки
(по 07.09.2026)
МП 254-0209- 2023 с изм. № 1 ГСИ. Профилографы течений доплеровские акустические NAECO Aquazond ПТ-600. Методика поверки. Действие МП распространяется на все СИ, находящиеся в эксплуатации.
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
90953-24: Описание типа
2024-90953-24.pdf
|
Скачать | 111.8 КБ | |
|
90953-24: Методика поверки
2024-mp90953-24.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
90953-24: Описание типа
2026-90953-24.pdf
|
Скачать | 103.6 КБ | |
|
90953-24: Методика поверки
МП 254-0209-2023
2024-mp90953-24-1.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
90953-24: Описание типа
2026-90953-24-1.pdf
|
Скачать | 124.4 КБ | |
|
90953-24: Методика поверки
МП 254-0209-2023
2024-mp90953-24-2.pdf
|
Скачать | 5 MБ | |
|
90953-24: Методика поверки
МП 254-0209- 2023 с изм. № 1
2026-mp90953-24.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Профилографы течений доплеровские акустические NAECO Aquazond ПТ-600 (далее - профилографы NAECO) предназначены для измерений скорости водного потока и расстояния от поверхности излучателей до дна.
Описание
Профилографы NAECO состоят из первичных акустических преобразователей (приемо-излучателей) и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный корпус.
Профилографы выпускаются в двух исполнениях: NAECO Aquazond ПТ-600 (М12) ПУЛШ.416444.002 и NAECO Aquazond ПТ-600 (М5) ПУЛШ.416444.002-01, отличающихся габаритными размерами, углом наклона акустических лучей от вертикальной плоскости и материалом корпуса.
Принцип действия при измерении скорости водного потока основан на эффекте Доплера. Четыре преобразователя излучают короткие импульсы вдоль узконаправленных лучей, эти же преобразователи фиксируют сигналы, отраженные от находящихся в воде взвешенных частиц (минеральные, планктон, пузырьки), полученный при этом сдвиг частоты используется для расчета текущей скорости потока.
Принцип действия при измерении расстояния от поверхности излучателей до дна основан на принципе эхолокации, при котором расстояние определяется по времени задержки возвращений отражённой волны.
Профилографы NAECO представляют собой моноблочную водонепроницаемую конструкцию со встроенной энергонезависимой памятью.
Получение результатов измерений от профилографов NAECO в режиме реального времени осуществляется через герметичный разъём по интерфейсу Fast Ethernet.
По кабелю, подключаемому к этому разъему, может также подаваться и электропитание, если профилограф NAECO устанавливается на постоянной основе.
Нанесение знака поверки на профилографы не предусмотрено. Заводской номер, состоящий не менее чем из четырех арабских цифр, наносится на корпус профилографов NAECO в виде таблички.
Пломбирование предусмотрено и производится по действующей технологии предприятия производителя. Общий вид профилографов с указанием мест пломбирования представлен на рисунке 1.

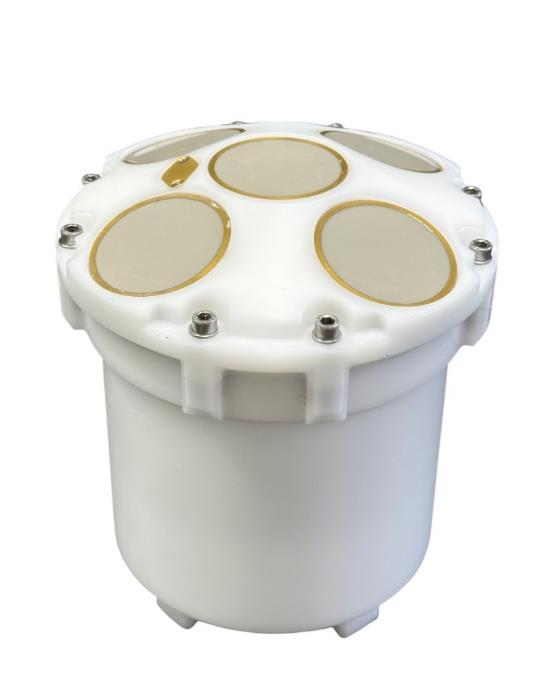

а - исполнение NAECO Aquazond ПТ-600 (М12) ПУЛШ.416444.002, б - исполнение NAECO Aquazond ПТ-600 (М5) ПУЛШ.416444.002-01
Рисунок 1 - Общий вид профилографов NAECO с указанием места нанесения заводского номера и пломбировки
Программное обеспечение
Профилографы имеют встроенное программное обеспечение и автономное программное обеспечение «Катунь», которое обеспечивает сбор, обработку и визуализацию данных, а также проверку состояния и настройку профилографов NAECO.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
_ |
Катунь |
|
Номер версии (идентификационный номер) ПО |
2.5.x1) |
3.1.x1) |
1) x - метрологически незначимая часть ПО, может принимать значения от 0 до 9
Технические характеристики
Таблица 2 - Метрологические характеристики и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости водного потока, м/с |
от 0,01 до 5,00 |
|
Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с - в режиме измерений «размер слоя» 0,35 м; 0,5 м - в режиме измерений «размер слоя» 0,75 м; 1 м; 2 м |
±(0,03+0,04-V*) ±(0,0125+0,01-V*) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояния от поверхности излучателей до дна, м |
от 0,7 до 100 |
|
Пределы допускаемой погрешности измерений расстояния от поверхности излучателей до дна: - абсолютной при расстоянии от поверхности излучателей до дна менее 10 м, см - относительной при расстоянии от поверхности излучателей до дна более 10 м, % |
±3 ±1 |
|
*V - измеренное значение скорости водного потока, м/с | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
NAECO Aquazond ПТ-600 (М12) ПУЛШ.416444.002 |
NAECO Aquazond ПТ-600 (М5) ПУЛШ.416444.002-01 | |
|
Количество акустических лучей профилографа, шт. |
4 | |
|
Угол наклона акустических лучей профилографа от вертикальной плоскости |
30° |
20° |
|
Количество акустических лучей эхолота, шт. |
1 | |
|
Угол наклона акустических лучей эхолота от вертикальной плоскости |
0° | |
|
Диапазон показаний температуры воды, °С |
от -2 до +35 | |
|
Диапазон показаний крена/дифферента |
от -30° до +30° | |
|
Диапазон показаний курса |
от 0° до 360° | |
|
Напряжение питания, В |
от 12 до 36 | |
|
Потребляемая мощность, Вт, не более |
8 | |
|
Габаритные размеры, мм, не более - длина - диаметр |
344 200 |
276 200 |
|
Масса, кг, не более |
12 |
5 |
|
Материал корпуса |
Алюминиевый |
Полиацеталь (ПОМ) |
|
Условия эксплуатации: - температура воды, °С |
от - 2 до + 35 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
6000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации ПУЛШ.416444.002 РЭ типографским способом.
Комплектность
Таблица 5 - Комплектность профилографа
|
Наименование |
Обозначение |
Количество |
|
Профилограф течений доплеровский акустический |
NAECO Aquazond ПТ-600 исполнения: - NAECO Aquazond ПТ-600 (М12) ПУЛШ.416444.002; - NAECO Aquazond ПТ-600 (М5) ПУЛШ.416444.002-01 |
1 шт. |
|
Руководство по эксплуатации |
ПУЛШ.416444.002 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Использование по назначению» ПУЛШ.416444.002 РЭ «Профилограф течений доплеровский акустический NAECO Aquazond ПТ-600. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема Росгидромета для средств измерений средней скорости водного потока в диапазоне от 0,01 до 5,00 м/с
ПУЛШ.416444.002ТУ «Профилограф течений доплеровский акустический
NAECO Aquazond ПТ-600. Технические условия»
