Газоанализаторы NLA
| Номер в ГРСИ РФ: | 91441-24 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО "НеваЛаб", г.С.-Петербург |
Газоанализаторы NLA (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли и массовой концентрации диоксида серы (SO2), сероводорода (H2S), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2, аммиака (NH3), оксида углерода (CO), диоксида углерода (CO2), озона (Оз) в атмосферном воздухе и воздухе рабочей зоны, технологических газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91441-24 |
| Наименование | Газоанализаторы |
| Модель | NLA |
Производитель / Заявитель
Акционерное общество "НеваЛаб" (АО "НеваЛаб"), Ленинградская область, г. Всеволожск
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 43 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 43 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 91441-24: Описание типа | Скачать | 298.1 КБ | |
| 91441-24: Методика поверки | Скачать | 4.6 MБ |
Описание типа
Назначение
Газоанализаторы NLA (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли и массовой концентрации диоксида серы (SO2), сероводорода (H2S), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2, аммиака (NH3), оксида углерода (CO), диоксида углерода (CO2), озона (O3) в атмосферном воздухе и воздухе рабочей зоны, технологических газовых смесях.
Описание
Газоанализаторы представляют собой стационарные приборы непрерывного действия, использующиеся как отдельно, так и в составе газоаналитических систем и автоматических систем контроля загрязнения атмосферы (АСКЗА).
Газоанализаторы выпускаются в 8 моделях: NLA-10, NLA-15, NLA-20, NLA-25, NLA-30, NLA-35, NLA-40, NLA-41, которые отличаются конструкцией, методом анализа и метрологическими характеристиками.
Принцип действия моделей NLA-10, NLA-15 - флуоресцентный, основан на измерении интенсивности флуоресценции в ультрафиолетовой области спектра при переходе возбужденных молекул SO2 в основное состояние. Возбуждение молекул происходит с помощью встроенной в газоанализатор УФ-лампы, полоса поглощения от 190 до 230 нм. Интенсивность флуоресценции пропорциональна содержанию SO2 в анализируемой газовой пробе. Для измерения H2S проба подается в конвертер, в котором содержащийся в пробе H2S окисляется до SO2. Таким образом происходит измерение общего содержания серы в пробе. Встроенный микропроцессор вычисляет объемную долю H2S по разности между измерением общего содержания серы и измерением SO2.
Принцип действия моделей NLA-20, NLA-25 - хемилюминесцентный в газовой фазе. Метод основан на измерении интенсивности излучения при хемилюминесцентной реакции, возникающей между молекулами NO и озона. Озон подается в реакционную камеру из встроенного генератора озона. Газоанализаторы NLA моделей NLA-20, NLA-25 измеряют содержание NO, затем поток газовой пробы направляется в обогреваемый молибденовый конвертер, где NO2 превращается в NO. После этого газоанализатор измеряет общее содержание NOx в пробе. Встроенный микропроцессор вычисляет разность между NOx и NO и выдает содержание NO2. Для измерения NH3 газоанализатор NLA-25 дополнительно оснащен внешним конвертером, в котором NH3 преобразуется в NO. Газоанализатор определяет суммарное содержание NH3, NO2, NO и отдельно NOx. Содержание NH3 определяется как разность этих значений. Концентрации всех компонентов выводятся на дисплей.
Принцип действия моделей NLA-30, NLA-35 - оптический инфракрасный с использованием газовых корреляционных фильтров, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации.
Принцип действия моделей NLA-40, NLA-41 - УФ-абсорбционный, основан на поглощении молекулами озона УФ-излучения (длина волны 254 нм). Содержание озона рассчитывается согласно закону Бугера-Ламберта-Бера.
Газоанализаторы моделей NLA-10, NLA-15, NLA-20, NLA-30, NLA-35, NLA-40, NLA-41 представляют собой стационарные одноблочные приборы непрерывного действия.
Газоанализаторы модели NLA-25 состоят из двух блоков: измерительного блока и конвертера NH3.
Газоанализаторы моделей NLA-10, NLA-15, NLA-30, NLA-35 имеют принудительный отбор пробы за счет встроенного побудителя расхода.
Газоанализаторы моделей NLA-20, NLA-25 оснащены внешним побудителем расхода.
Газоанализаторы моделей NLA-40, NLA-41 могут иметь встроенный или внешний побудитель расхода.
Конструктивно газоанализаторы моделей NLA-10, NLA-15, NLA-20, NLA-30, NLA-35, NLA-40 и измерительный блок модели NLA-25 выполнены в металлическом корпусе для установки на стол или в стойку. На лицевой панели газоанализатора расположен сенсорный жидкокристаллический 7’’ дисплей, на задней панели - штуцеры для подачи анализируемой пробы, нулевого и градуировочного газов, вентиляционное отверстие, а также разъем для подключения электропитания и клеммы входных и выходных сигналов. Газоанализаторы модели NLA-41 портативные.
Газоанализаторы позволяют выводить информацию:
- на экран сенсорного дисплея;
- через 4 аналоговых выхода;
- через цифровые интерфейсы RS232, RS485, Ethernet (опция), USB (опция);
- цифровой статусный выход (опция).
В газоанализаторах реализованы следующие функции:
- непрерывное измерение содержания определяемых компонентов, приведение показаний к н.у. (0 °С, 101,3 кПа);
- отображение результатов измерений и автоматической самодиагностики (статуса) на жидкокристаллическом дисплее;
- хранение результатов измерений в энергонезависимой памяти газоанализатора (до 3 лет);
- формирование унифицированного выходного аналогового сигнала;
- формирование выходных цифровых сигналов;
- переключение контактов реле (опция);
- переключение в режим калибровки нуля по заданной программе (опция) или по внешнему сигналу, поступающему на цифровой вход (опция), или вручную из окна калибровки;
- переключение в режим калибровки диапазона по внешнему сигналу, поступающему на цифровой вход, или вручную из окна калибровки (опция).
Общий вид газоанализаторов приведен на рисунках 1-4. Пломбирование корпуса газоанализаторов от несанкционированного доступа не предусмотрено. Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют серийные номера в виде буквенно-цифрового обозначения, которые наносятся методом термопечати на идентификационные таблички (рисунок 5), закрепленные на корпусах в виде наклеек.
Рисунок 1 - Общий вид газоанализаторов NLA моделей NLA-10, NLA-15, NLA-20, NLA-30, NLA-35, NLA-40
Рисунок 2 - Общий вид газоанализаторов NLA моделей NLA-10, NLA-15, NLA-20, NLA-30, NLA-35, NLA-40 с опцией USB

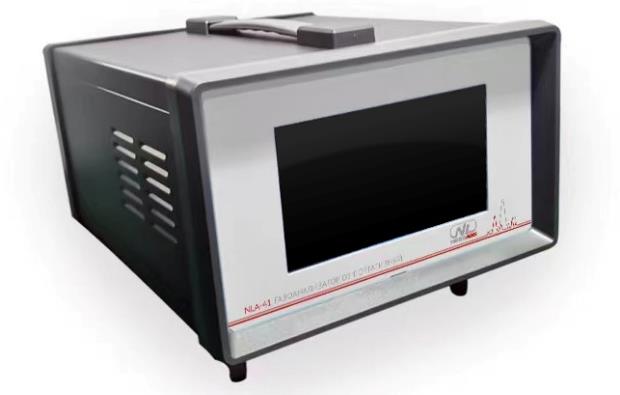

Рисунок 3 - Общий вид газоанализаторов NLA модели NLA-41
измерительный блок
измерительный блок с опцией USB
блок конвертера NH3
Рисунок 4 - Общий вид газоанализаторов NLA модели NLA-25
Рисунок 5 - Идентификационная табличка газоанализаторов NLA
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты ПО - «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже: - для модели NLA-10 - для модели NLA-15 - для модели NLA-20 - для модели NLA-25 - для модели NLA-30 - для модели NLA-35 - для модели NLA-40 - для модели NLA-41 |
SO2.xxx.xxx.003.xxx SO2.xxx.xxx.003.xxx NOX.xxx.xxx.003.xxx NOX.xxx.xxx.003.xxx CO.xxx.xxx.002.xxx CO2.xxx.xxx.002.xxx O3.xxx.xxx.003.xxx O3.xxx.xxx.003.xxx |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Метрологические характеристики газоанализаторов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Модель |
Определяемый компонент |
Диапазон измерений определяемого компонента1) |
Пределы допускаемой основной погрешности, % | ||||
|
объемной доли, млн-1 |
массовой концентрации, мг/м3 |
приведенной2) |
относительной | ||||
|
NLA-10 NLA-15 |
Диоксид серы SO2 |
от 0,0 до 20,0 |
от 0,0 до 0,017 включ. |
от 0,0 до 57,03) |
от 0,0 до 0,05 включ. |
± 15 | |
|
св. 0,017 до 20,0 |
св. 0,05 до 57,0 |
± 15 | |||||
|
от 0,0 до 0,017 включ. |
от 0,0 до 53,04) |
от 0,0 до 0,05 включ. |
± 15 | ||||
|
св. 0,017 до 20,0 |
св. 0,05 до 53,0 |
± 15 | |||||
|
NLA-15 |
Сероводород H2S |
от 0,0 до 20,0 |
от 0,0 до 0,005 включ. |
от 0,0 до 30,03) |
от 0,0 до 0,008 включ. |
± 15 | |
|
св. 0,005 до 20,0 |
св. 0,008 до 30,0 |
± 15 | |||||
|
от 0,0 до 0,005 включ. |
от 0,0 до 28,04) |
от 0,0 до 0,008 включ. |
± 15 | ||||
|
св. 0,005 до 20,0 |
св. 0,008 до 28,0 |
± 15 | |||||
|
NLA-20 NLA-25 |
Оксид азота NO, сумма оксидов азота NOx (в пересчете на NO2) |
от 0,0 до 20,0 |
от 0,0 до 0,019 включ. |
от 0,0 до 26,03) |
от 0,0 до 0,025 включ. |
± 15 | |
|
св. 0,019 до 20,0 |
св. 0,025 до 26,0 |
± 15 | |||||
|
от 0,0 до 2,0 включ. |
от 0,0 до 25,04) |
от 0,0 до 2,5 включ. |
± 15 | ||||
|
св. 2,0 до 20,0 |
св. 2,5 до 25,0 |
± 15 | |||||
|
NLA-20 NLA-25 |
Диоксид азота NO2 |
от 0,0 до 20,0 |
от 0,0 до 0,019 включ. |
от 0,0 до 41,03) |
от 0,0 до 0,040 включ. |
± 15 | |
|
св. 0,019 до 20,0 |
св. 0,040 до 41,0 |
± 15 | |||||
|
от 0,0 до 2,0 включ. |
от 0,0 до 38,04) |
от 0,0 до 3,8 включ. |
± 15 | ||||
|
св. 2,0 до 20,0 |
св. 3,8 до 38,0 |
± 15 | |||||
|
NLA-25 |
Аммиак NH3 |
от 0,0 до 4,0 |
от 0,0 до 0,05 включ. |
от 0,0 до 3,0 |
от 0,0 до 0,04 включ. |
± 15 | |
|
св. 0,05 до 4,0 |
св. 0,004 до 3,0 |
± 15 | |||||
|
NLA-30 |
Оксид углерода CO |
от 0,0 до 50,0 |
от 0,0 до 2,0 включ. |
от 0,0 до 62,03) |
от 0,0 до 2,5 включ. |
± 10 | |
|
св. 2,0 до 50,0 |
св. 2,5 до 62,0 |
± 10 | |||||
|
от 0,0 до 300,0 |
от 0,0 до 2,0 включ. |
от 0,0 до 350,04) |
от 0,0 до 2,3 включ. |
± 10 | |||
|
св. 2,0 до 300,0 |
св. 2,3 до 350,0 |
± 10 | |||||
|
NLA-35 |
от 0,0 до 50,0 |
от 0,0 до 2,0 включ. |
от 0,0 до 62,03) |
от 0,0 до 2,5 включ. |
± 10 | ||
|
св. 2,0 до 50,0 |
св. 2,5 до 62,0 |
± 10 | |||||
|
от 0,0 до 2,0 включ. |
от 0,0 до 58,04) |
от 0,0 до 2,3 включ. |
± 10 | ||||
|
св. 2,0 до 50,0 |
св. 2,3 до 58,0 |
± 10 | |||||
|
NLA-35 |
Диоксид углерода CO2 |
от 0,0 до 1000,0 |
от 0,0 до 2,0 включ. |
от 0,0 до 1960,03) |
от 0,0 до 3,9 включ. |
± 10 | |
|
св. 2,0 до 1000,0 |
св. 3,9 до 1960,0 |
± 10 | |||||
|
от 0,0 до 2,0 включ. |
от 0,0 до 1830,04) |
от 0,0 до 3,6 включ. |
± 10 | ||||
|
Модель |
Определяемый компонент |
Диапазон измерений определяемого компонента1) |
Пределы допускаемой основной погрешности, % | ||||
|
объемной доли, млн-1 |
массовой концентрации, мг/м3 |
приведенной2) |
относительной | ||||
|
св. 2,0 до 1000,0 |
св. 3,6 до 1830,0 |
± 10 | |||||
|
NLA-40 NLA-41 |
Озон Оз |
от 0,0 до 5,0 |
от 0,0 до 0,014 включ. |
от 0,0 до 11,03) |
от 0,0 до 0,03 включ. |
± 15 | |
|
св. 0,014 до 5,0 |
св. 0,03 до 11,0 |
± 15 | |||||
|
от 0,0 до 0,014 включ. |
от 0,0 до 10,04) |
от 0,0 до 0,03 включ. |
± 15 | ||||
|
св. 0,014 до 5,0 |
св. 0,03 до 10,0 |
± 15 | |||||
Примечания
1) Пересчет значений объемной доли Х в млн-1 в массовую концентрацию С, мг/м3, проводят по формуле: C = X Vl/Vm, где
М - молярная масса компонента, г/моль,
Vm - молярный объем, равный:
- 22,4 дм3/моль при условиях (0 оС и 101,3 кПа);
- 24,04 дм3/моль при условиях (20 оС и 101,3 кПа).
2) Нормирующее значение - верхний предел диапазона измерений объемной доли (массовой концентрации), в котором нормированы пределы приведенной погрешности.
3) Для мониторинга атмосферного воздуха. Пересчет значений объемной доли в массовую концентрацию приведен для условий 0 °С и 101,3 кПа.
4) Для контроля воздуха рабочей зоны и технологических процессов. Пересчет значений объемной доли в массовую концентрацию приведен для условий 20 °С и 101,3 кПа
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности |
0,5 |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой дополнительной погрешности измерений концентрации определяемого компонента, вызванной изменением температуры отбираемой пробы от нормальной от +5 до + 40 °С на 1 °C, % |
± 0,1 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от плюс 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
± 0,2 |
|
Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 4, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от предела допускаемой основной погрешности1) |
± 0,4 |
|
Время установления показаний (время усреднения) Т0,9, с, не более - для измерения SO2 или H2S - для измерения SO2 и H2S - для измерения NO, NO2, NOx, NH3 - для измерения CO, CO2 - для измерения O3 |
120 405 90 50 60 |
|
Примечания 1) Для моделей NLA-10, NLA-15, NLA-20, NLA-25 | |
Таблица 4 - Содержание неизмеряемых компонентов
|
Наименование компонента |
Содержание в пробе, млн-1, не более |
|
Оксид азота1) для канала измерения SO2 для канала измерения H2S2) |
0,5 0,05 |
|
Диоксид азота3) |
1 |
|
Метан (CH4) |
1000 |
|
Озон (Оз) |
1 |
|
Оксид углерода (CO) |
200 |
|
Диоксид углерода (CO2) |
300 |
|
Диоксид серы (SO2)4) |
1 |
|
Сероводород (H2S)4) |
10 |
|
Ароматические углеводороды3) |
0,1 |
|
Меркаптаны3) |
0,1 |
|
Примечания: 1) Для моделей NLA-10, NLA-15. 2) Только для модели NLA-15. 3) За исключением моделей NLA-20, NLA-25. 4) За исключением моделей NLA-10, NLA-15. | |
Технические характеристики газоанализаторов приведены в таблице 5.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д*Ш*В), мм, не более - моделей NLA-10, NLA-15, NLA-20, NLA-30, NLA-35, NLA-40 |
635x430x178 |
|
- модели NLA-41 - модели NLA-25: |
150x250x300 |
|
измерительный блок |
635x430x178 |
|
блок конвертера NH3 |
220x430x178 |
|
Масса, кг, не более | |
|
- NLA-41 |
8,0 |
|
- NLA-40 |
10,0 |
|
- NLA-10 |
15,0 |
|
- NLA-20 |
16,0 |
|
- NLA-15, NLA-30, NLA-35, измерительного блока модели NLA-25 |
20,0 |
|
Масса внешнего блока конвертера NH3, кг, не более1) |
9,4 |
|
Масса внешнего насоса, кг, не более2) |
5,0 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 187 до 242 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
от 0 до 95 |
|
- атмосферное давление, кПа |
от 80 до 106,7 |
|
Время прогрева, мин, не более |
30 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
|
Примечания: 1) Только для модели NLA-25. 2) Только для моделей NLA-20, NLA-25. | |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
NLA1) |
1 шт. |
|
Комплект ЗИП2) |
- |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Модель газоанализаторов определяется при заказе в соответствии со спецификацией в руководстве по эксплуатации. 2) Состав определяется (опционально) при заказе в соответствии со спецификацией, представленной в руководстве по эксплуатации. | ||
Сведения о методах измерений
приведены в эксплуатационном документе «Газоанализаторы NLA. Руководство по эксплуатации», раздел 2.2 «Принцип работы».
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ТУ 26.51.53-008-59457545-2022. Газоанализаторы NLA. Технические условия.
