Твердомеры SUBRAMAX ТБ
| Номер в ГРСИ РФ: | 91461-24 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО НПЦ "СУБРА", Республика Башкортостан, г. Нефтекамск |
Твердомеры SUBRAMAX ТБ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля согласно ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91461-24 |
| Наименование | Твердомеры |
| Модель | SUBRAMAX ТБ |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА"), Республика Башкортостан, г. Нефтекамск
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 91461-24: Описание типа | Скачать | 430.3 КБ | |
| 91461-24: Методика поверки | Скачать | 3.6 MБ |
Описание типа
Назначение
Твердомеры SUBRAMAX ТБ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля согласно ГОСТ 9012-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из механизма приложения нагрузки (ручного или автоматического), блока управления процессом испытаний (ЖК дисплей с набором функциональных клавиш, сенсорный экран или рычажная система) и вывода результата измерений (встроенная оптическая система, аналоговое индикаторное устройство, микроскоп или персональный компьютер (далее ПК) с программным обеспечением).
Твердомеры выпускаются различных модификаций, в зависимости от пожеланий (задач) потребителя изготавливаются по модульному принципу и отличаются: степенью автоматизации, способом вывода результатов измерений, местом расположения органов управления процессом испытаний, габаритными размерами и массой. Количество модификаций - 17.
Структура условного обозначения твердомеров SUBRAMAX TB-XXXX-YZ(L)-W. где
SUBRAMAX ТБ - твердомер Бринелля
XXXX - максимальная испытательная нагрузка: (62,5; 3000) кгс.
Y - метод нагружения:
А - автоматический;
М - электромеханический;
Без обозначения - базовое исполнение.
Z - вид отсчетного устройства
C - сенсорный экран;
Д - ЖК дисплей;
В - аналоговое индикаторное устройство;
Без обозначения - базовое исполнение.
L - исполнение рабочей зоны:
У - увеличенное рабочее пространство;
И - изогнутый стол;
П - подвижный стол;
Без обозначения - базовое исполнение.
W - вывод (получение) результатов измерений:
I - встроенная оптическая система измерения отпечатков, возможность вывода результатов на ПК;
II - измерение отпечатка при помощи микроскопа;
III - встроенная система автоматического измерения отпечатков, возможность вывода результатов измерений на ПК.
На силовой раме твердомера с лицевой стороны при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.

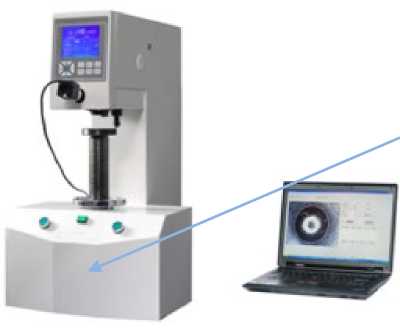

Общий вид твердомеров представлен на Рисунках
1-17, образец маркировочной
таблички представлен на рисунке 18.
Рисунок 1 - Твердомеры SUBRAMAX ТБ-62,5-АС-1
место установки маркировочной таблички
Рисунок 2 - Твердомеры SUBRAMAX ТБ-62,5-АД-1
место установки маркировочной таблички
Рисунок 3 - Твердомеры SUBRAMAX ТБ- 3ООО-АС(У)-11
Рисунок 4 - Твердомеры Рисунок 5 - Твердомеры Рисунок 6 - Твердомеры
SUBRAMAX ТБ-3000-АС-1 SUBRAMAX ТБ-3000-МС-1 SUBRAMAX ТБ 3000-AC-ш
SUBRAMAX ТБ-ЗООО-МД-II SUBRAMAX ТБ-3000-АД (У)-11 SUBRAMAX ТБ-3000-АД(И)-11
место установки маркировочной таблички
Рисунок 10 - Твердомеры subramax Тб-3000-ас-ii
Рисунок 12 - Твердомеры
SUBRAMAX ТБ-3000-АС(У)-1
Рисунок 11 - Твердомеры
SUBRAMAX ТБ-3000-МД-1
место установки маркировочной таблички
Рисунок 13 - Твердомеры
SUBRAMAX ТБ-3000-А-III
место установки маркировочной таблички
Рисунок 16 - Твердомеры
SUBRAMAX ТБ-3000-АД-111
Рисунок 14 - Твердомеры
SUBRAMAX ТБ-3000-МД-11
Рисунок 17 - Твердомеры
SUBRAMAX ТБ-3000-АД-11
Рисунок 15 - Твердомеры
SUBRAMAX ТБ-3000-АД-1

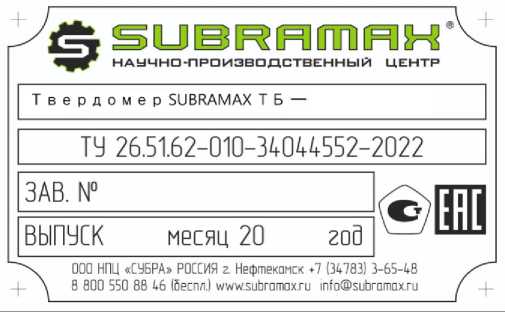

Рисунок 18 - Образец маркировочной таблички
Программное обеспечение
Твердомеры SUBRAMAX ТБ оснащенные ЖК - дисплеем имеют в своем составе встроенное программное обеспечение «Max-Test» (далее-ПО). Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
1.Х* |
|
Цифровой идентификатор ПО |
- |
где Х может принимать значение от 1 до 9.
Твердомеры SUBRAMAX ТБ имеющие возможность вывода результатов измерений на ПК имеют в своем составе внешнее ПО «Мах-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
2.Х* |
|
Цифровой идентификатор ПО |
- |
*где Х может принимать значение от 1 до 9.
Технические характеристики
Метрологические и технические характеристики твердомеров представлены в таблицах 3-5.
Таблица 3 - Метрологические характеристики твердомеров
|
Шкала твердости Бринелля |
K= P/D2 |
Диапазон измерений чисел твердости, Н |
B(W) | |||||||||
|
св. 8 до 16 включ. |
св.16 до 32 включ. |
св. 32 до 50 включ. |
св. 50 до 75 включ. |
св. 75 до 100 включ. |
св. 100 до 125 включ. |
св. 125 до 250 включ. |
св. 250 до 350 включ. |
св. 350 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | ||
|
Пределы допускаемой абсолютной погрешности твердомера (размах), HB(W) | ||||||||||||
|
HB(W) 1/1 |
1 |
2,8 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
|
HB(W) 5/25 |
2,8 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |
|
HB(W) 1/2,5 |
2,5 |
2,8 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
|
HB(W) 2,5/15,62,5 |
2,8 |
2,8 |
2,8 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |
|
HB(W) 5/62,5 |
2,8 |
2,8 |
2,8 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |
|
HB(W) 10/250 |
2,8 |
2,8 |
2,8 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ | |
|
HB(W) 1/5 |
5 |
_ |
2,8 |
2,8 |
4,2 |
7 |
_ |
_ |
_ |
_ |
_ |
_ |
|
HB(W) 2,5/31,25 |
_ |
2,8 |
2,8 |
4,2 |
7 |
_ |
_ |
_ |
_ |
_ |
_ | |
|
HB(W) 5/125 |
_ |
2,8 |
2,8 |
4,2 |
7 |
_ |
_ |
_ |
_ |
_ |
_ | |
|
HB(W) 10/500 |
_ |
2,8 |
2,8 |
4,2 |
7 |
_ |
_ |
_ |
_ |
_ |
_ | |
|
HB(W) 1/10 |
10 |
_ |
_ |
2,8 |
4,2 |
7 |
7 |
10,5 |
_ |
_ |
_ |
_ |
|
HB(W) 2,5/62,5 |
_ |
_ |
2,8 |
4,2 |
7 |
7 |
10,5 |
_ |
_ |
_ |
_ | |
|
HB(W) 5/250 |
_ |
_ |
2,8 |
4,2 |
7 |
7 |
10,5 |
_ |
_ |
_ |
_ | |
|
HB(W) 10/1000 |
_ |
_ |
2,8 |
4,2 |
7 |
7 |
10,5 |
_ |
_ |
_ |
_ | |
|
HB(W) 10/1500 |
15 |
_ |
_ |
_ |
4,2 |
7 |
7 |
10,5 |
14,7 |
_ |
_ |
_ |
|
HB(W) 1/30 |
30 |
_ |
_ |
_ |
_ |
_ |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 |
|
HB(W) 2,5/187,5 |
_ |
_ |
_ |
_ |
_ |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
|
HB(W) 5/750 |
_ |
_ |
_ |
_ |
_ |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
|
HB(W) 10/3000 |
_ |
_ |
_ |
_ |
_ |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 | |
Таблица 4 - Технические характеристики твердомеров
|
Наименование характеристики |
З |
Значение |
|
Значения испытательных нагрузок, Н (кгс)* |
Обозначение шкалы твердости Бринелля |
Испытательная нагрузка F, Н |
|
НВ (HBW) 10/3000 |
29420 | |
|
НВ (HBW) 10/1500 |
14710 | |
|
НВ (HBW) 10/1000 |
9807 | |
|
НВ (HBW) 10/500 |
4903 | |
|
НВ (HBW) 10/250 |
2452 | |
|
HB (HBW) 10/100 |
980,7 | |
|
НВ (HBW) 5/750 |
7355 | |
|
НВ (HBW) 5/250 |
2452 | |
|
НВ (HBW) 5/125 |
1226 | |
|
НВ (HBW) 5/62,5 |
612,9 | |
|
НВ (HBW) 5/25 |
245,2 | |
|
НВ (HBW) 2,5/187,5 |
1839 | |
|
НВ (HBW) 2,5/62,5 |
612,9 | |
|
НВ (HBW) 2,5/31,25 |
306,5 | |
|
НВ (HBW) 2,5/15,625 |
153,2 | |
|
НВ (HBW) 2,5/6,25 |
61,29 | |
|
НВ (HBW) 1/30 |
294,2 | |
|
НВ (HBW) 1/10 |
98,07 | |
|
НВ (HBW) 1/5 |
49,03 | |
|
НВ (HBW) 1/2,5 |
24,52 | |
|
НВ (HBW) 1/1 |
9,807 | |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 180 | |
|
Диапазон определения размеров отпечатков, мм |
от 0 до 6 | |
|
Габаритные размеры твердомера: - длина, мм, не более - ширина, мм, не более - высота, мм, не более |
2000 1500 2000 | |
|
Параметры электрического питания от сети переменного тока, В |
220 ±22 | |
|
Масса твердомера, мм, не более |
240 | |
*- в зависимости от модификации твердомера, приведены в паспорте.
Таблица 5 - Общие технические характеристики твердомеров
|
Наименование параметра |
Значение параметра |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 до 80 от 84 до 106,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +35 до 85 от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Комплектность
Таблица 6 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
SUBRAMAX ТБ-XXXX-YZeL)-W |
1 шт. |
|
Индентор 0 1,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 2,5 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 5,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 10,0 мм |
стальной/твердосплавный* |
1 шт.* |
|
Меры твердости* |
- |
1 компл. |
|
Микроскоп** | ||
|
ПК с ПО** |
- |
1 шт. |
|
Руководство по эксплуатации |
SUBRAMAX ТБ -РЭ |
1 экз. |
|
Паспорт |
SUBRAMAX ТБ -ПС |
1 экз. |
|
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера | ||
Сведения о методах измерений
приведены в разделе 9 «Выполнение измерений» документа «SUBRAMAX ТБ -РЭ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений твердости по шкалам Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»;
ТУ 26.51.62-010-34044552-2022 «Технические условия. Твердомеры SUBRAMAX ТБ».
