Виброметры лазерные доплеровские цифровые VLESS
| Номер в ГРСИ РФ: | 91700-24 |
|---|---|
| Категория: | Виброметры |
| Производитель / заявитель: | Wuxi VLESS Electronics and Technology Co., Ltd, Китай |
Виброметры лазерные доплеровские цифровые VLESS (далее - виброметры) предназначены для измерений виброскорости и виброперемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91700-24 |
| Наименование | Виброметры лазерные доплеровские цифровые |
| Модель | VLESS |
| Срок свидетельства (Или заводской номер) | 26.03.2029 |
Производитель / Заявитель
Wuxi VLESS Electronics and Technology Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 9 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 91700-24: Описание типа | Скачать | 399.1 КБ | |
| 91700-24: Методика поверки | Скачать | 2.3 MБ |
Описание типа
Назначение
Виброметры лазерные доплеровские цифровые VLESS (далее - виброметры) предназначены для измерений виброскорости и виброперемещения.
Описание
Принцип действия виброметров основан на эффекте Доплера, который заключается в изменении частоты оптического (лазерного) излучения, отраженного от измеряемого объекта. Виброскорость и виброперемещение колеблющегося объекта формируют частотную или фазовую модуляцию. Сдвиг частот между излученным и отраженным оптическими сигналами демодулируется до мгновенной виброскорости, а разность фаз - до мгновенного виброперемещения.
В виброметр интегрированы декодеры, которые конвертируют сигналы от фотодетекторов (интерферометров) в физические величины виброперемещение и виброскорость при помощи входящих с состав ПЛИС (программируемых логических интегральных схем). После первичной обработки виброметр выдает два сигнала соответственно - в аналоговом виде через BNC выходы или в цифровом виде через Ethernet разъем.
Интерферометр детектирует частотный сдвиг, модулируемый движением объекта измерений, микширует измерительный сигнал до промежуточной частоты 40 МГц. Эта частота смещается в соответствии со скоростью объекта.
Конструктивно виброметры состоят из оптической головки и блока управления.
Виброметры лазерные доплеровские цифровые VLESS выпускаются в следующих модификациях: TP-FLV-01, TP-LV-01 и TP-LSV-400, которые отличаются конструктивными особенностями оптической головки. Виброметры модификации TP-LSV-400 имеют функции сканирующего виброметра.

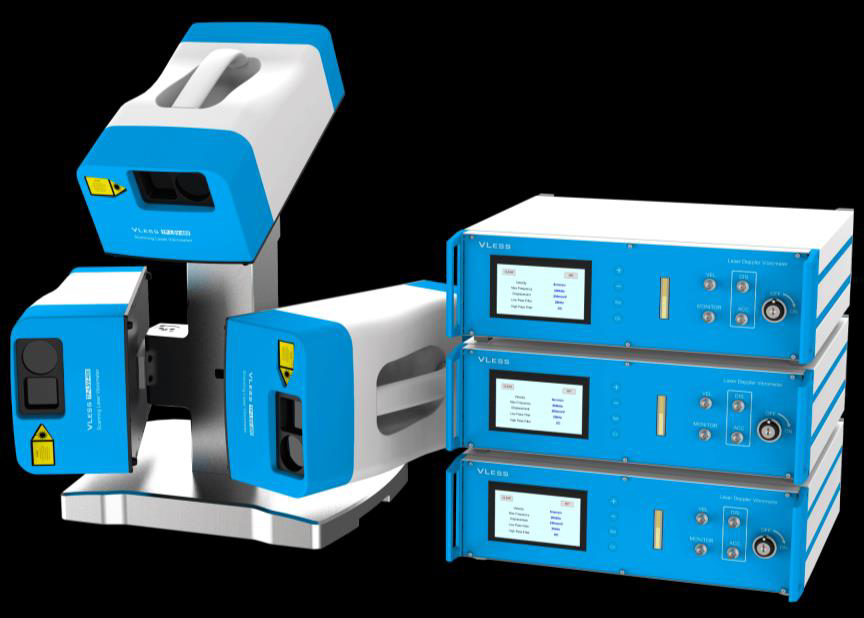

Общий вид виброметров лазерных доплеровских цифровых VLESS представлен на рисунке 1. Пломбирование виброметров не предусмотрено. Заводской номер в цифровом формате наносится на маркировочную табличку на корпусе виброметра методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
TP-LV-01
TP-FLV-01
TP-LSV-400
Рисунок 1 - Общий вид виброметров лазерных доплеровских цифровых VLESS
Программное обеспечение
Виброметры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО представляет собой микропрограмму на ПЛИС, предназначенную для обеспечения функционирования виброметров, преобразования сигналов и обмена данными. Внешнее ПО, устанавливаемое на персональный компьютер, предназначено для сбора информации, анализа (при помощи спектрального анализа, основанного на БФП) и дистанционного контроля и управления виброметрами. ПО позволяет записывать, отображать, анализировать и экспортировать измерительную информацию.
Защита ПО от преднамеренных воздействий обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений. Защита ПО от преднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Для модификаций TP-FLV-01 и TP-LV-01 | |
|
Идентификационное наименование ПО |
V-Meter Analyzer 4.0 |
|
Номер версии (идентификационный номер) ПО |
version 1.0 (2021) |
|
Для модификации TP-LSV-400 | |
|
Идентификационное наименование ПО |
V-MeterMA Modal Software Testing Analysis |
|
Номер версии (идентификационный номер) ПО |
version.2022.1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазоны измерений виброскорости, мм/с: - с декодером скорости VS-03 |
±500 |
|
- с декодером скорости VS-03F |
±1225 |
|
- с декодером скорости VD-16 |
±2200 |
|
- с декодером скорости VD-16F |
±2200 |
|
Максимальный диапазон показаний виброскорости, мм/с |
±24500 |
|
Диапазоны измерений виброперемещения, мм: - с декодерами перемещения DD-21 и DD-21F |
±250 |
|
Диапазон рабочих частот, Гц: - с декодерами скорости VS-03, VS-03F |
от 0,5 до 20000 |
|
- с декодерами скорости VD-16, VD-16F |
от 0,1 до 20000 |
|
- с декодерами перемещения DD-21 и DD-21F |
от 0,1 до 20000 |
|
Пределы допускаемой относительной погрешности измерений виброскорости и виброперемещения, % в диапазоне частот от 10 до 5000 Гц |
±0,75 |
|
в диапазоне частот от 2 до 10000 Гц |
±1,0 |
|
в диапазоне частот от 0,1 до 20000 Г ц |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от +5 до +40 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - TP-LV-01 |
380х158х67 |
|
- TP-FLV-01 |
177x36x35 |
|
- TP-LSV-400 |
399x223x166 |
|
- блока управления |
450x421x149 |
|
Масса, кг, не более: - TP-LV-01 |
8 |
|
- TP-FLV-01 |
5 |
|
- TP-LSV-400 |
12 |
|
- блока управления |
11 |
|
Длина волны лазера, нм: - TP-LV-01, TP-FLV-01 |
1550 |
|
- TP-LSV-400 |
633 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Виброметр лазерный доплеровский цифровой |
VLESS |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Программное обеспечение |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Как пользоваться лазерным виброметром» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
