Комплексы судовые метеорологические Азимут

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

«Метеопост»

Номер версии (идентификационный номер) ПО

1.x

1- метрологически значимая часть ПО; х - метрологически незначимая часть ПО

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК атмосферного давления

ДМП исполнение ИСАТ.416311.002

Диапазон     измерений     атмосферного

давления, гПа

от 600 до 1100

Пределы     допускаемой     абсолютной

погрешности измерений, гПа

±0,5

ДМП исполнение ИСАТ.416311.002-01

Диапазон     измерений     атмосферного

давления, гПа

от 600 до 1100

Пределы     допускаемой     абсолютной

погрешности измерений, гПа

±0,5

ДАДС-1

Диапазон     измерений     атмосферного

давления, гПа

от 500 до 1100

Пределы     допускаемой     абсолютной

погрешности измерений, гПа

±0,3

ИК температуры воздуха

ДМП исполнение ИСАТ.416311.002

Диапазон измерений температуры воздуха, oC

от -50 до +60

Пределы     допускаемой     абсолютной

погрешности измерений воздуха, °С

±0,3

ДМП исполнение ИСАТ.416311.002-01

Диапазон измерений температуры воздуха, oC

от -50 до +60

Пределы     допускаемой     абсолютной

погрешности измерений воздуха, °С

±0,3

ДТВВ-01

Диапазон измерений температуры воздуха, oC

от -60 до +60

Пределы     допускаемой     абсолютной

погрешности измерений, °С

±0,2

ИК относительной влажности воздуха

ДМП исполнение ИСАТ.416311.002

Диапазон     измерений     относительной

влажности воздуха, %

от 5 до 100

Пределы     допускаемой     абсолютной

погрешности измерений, %:

- в диапазоне от 5 % до 90 % включ.

- в диапазоне св. 90 % до 100 %

±2

±5

ДМП исполнение ИСАТ.416311.002-01

Диапазон    измерений    относительной

влажности воздуха, %

от 5 до 100

Пределы     допускаемой     абсолютной

погрешности измерений, %:

- в диапазоне от 5 % до 90 % включ.

- в диапазоне св. 90 % до 100 %

±2

±5

ДТВВ-01

Диапазон     измерений     относительной

влажности воздуха, %

от 0 до 100

Пределы     допускаемой     абсолютной

погрешности измерений, %:

- при температуре от -60 °C до -40 °C включ.

- при температуре св. -40 °C до +60 °C в диапазоне от 10 % до 90 %;

- при температуре св. -40 °C до +60 °C в диапазоне от 0 % до 10 % и от 90 % до 100 %

±3

±2

±3

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК скорости воздушного потока

ДМП исполнение ИСАТ.416311.002

Диапазон     измерений     скорости

воздушного потока, м/с

от 0,2 до 60,0

Пределы  допускаемой  погрешности

измерений:

- абсолютной, в диапазоне от 0,2 до 0,5 м/с включ., м/с

- абсолютной, в диапазоне от 0,5 до 10,0 м/с включ., м/с

- относительной, в диапазоне св. 10 до 60 м/с, %

±(0,1 + 0,5 V*)

±0,5

±5

ДСНВ, ДСНВ-А

Диапазон     измерений     скорости

воздушного потока, м/с:

от 0,4 до 75,0

Пределы  допускаемой  абсолютной

погрешности измерений, м/с:

±(0,04 + 0,04V*)

ИК направления воздушного потока

ДМП исполнение ИСАТ.416311.002

Диапазон   измерений   направления

воздушного потока

от 0° до 360°

Пределы   допускаемой   абсолютной

погрешности измерений

± 3°

ДСНВ, ДСНВ-А

Диапазон   измерений   направления

воздушного потока

от 0° до 360°

Пределы   допускаемой   абсолютной

погрешности измерений

± 2°

ИК метеорологической оптической дальности

ДМДВ

Диапазон измерений метеорологической оптической дальности, м

от 10 до 20 000

Пределы допускаемой относительной погрешности измерений, %:

- в диапазоне от 10 до 600 м включ.

- в диапазоне св. 600 до 10 000 м включ.

- в диапазоне св. 10 000 до 20 000 м

±8

±10

±20

ИК высоты нижней границы облачности

SKYDEX-15

SKYDEX-15-М

Диапазон измерений высоты нижней границы облачности, м

от 10 до 8 000

Пределы  допускаемой  погрешности

измерений:

- абсолютной в диапазоне от 10 до 100 м включ., м

- относительной в диапазоне св. 100 до

8 000 м, %

±5

±2

* V - измеренное значение скорости воздушного потока, м/с.

Наименование характеристики

Значение

Электропитание:

- напряжения от сети переменного тока частотой (50 ± 1) Гц, В

220±22

Общая потребляемая электрическая мощность, В^А, не более

1500

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

10

Габаритные размеры составных частей (длинахвысотахширина), мм, не более:

- датчик скорости и направления ветра ДСНВ-А;

- датчик атмосферного давления ДАДС-1;

- датчик влажности-температуры ДТВВ-01;

- датчик метеорологических параметров ДМП:

исполнение ИСАТ.416311.002

исполнение ИСАТ.416311.002-01

- датчик скорости и направления ветра ДСНВ;

- датчик метеорологической дальности видимости ДМДВ;

- датчик высоты нижней границы облаков «SKYDEX-15-М»

- датчик высоты нижней границы облаков «SKYDEX-15»

416х340х640 136х96х121 241х32х66

158х193

158х133

330х375

385х152х780 0530х855 0530х855

Масса составных частей, кг, не более:

- датчик скорости и направления ветра ДСНВ-А;

- датчик атмосферного давления ДАДС-1;

- датчик влажности-температуры ДТВВ-01;

- датчик метеорологических параметров ДМП:

исполнение ИСАТ.416311.002

исполнение ИСАТ.416311.002-01

- датчик скорости и направления ветра ДСНВ;

- датчик метеорологической дальности видимости ДМДВ;

- датчик высоты нижней границы облаков «SKYDEX-15-М»

- датчик высоты нижней границы облаков «SKYDEX-15»

4,0

1,2 0,150

0,8

0,7

3,4

4,3 45

45

Условия эксплуатации:

-температура воздуха, oC:

Блок процессорный БПР

Устройство отображения УО

Универсальный цифровой репитер ДР-209М

Коробка распределительная КР

Преобразователь интерфейсов ПИ

от -15 до +55

Устройство дистанционной передачи курса «Transas T-712» Прибор измерения высоты облачности «SKYDEX-15-М»

от -40 до +55

Датчик метеорологических параметров ДМП

Датчик метеорологической дальности видимости ДМДВ

Датчик скорости и направления ветра ДСНВ

Прибор измерения высоты облачности «SKYDEX-15»

от -50 до +60

Датчик атмосферного давления ДАДС-1

Датчик влажности-температуры ДТВВ-01

Датчик скорости и направления ветра ДСНВ-А

от -60 до +60

-относительная влажность воздуха, %

до 98

Наименование

Обозначение

Количество

Комплекс Азимут в составе:

-

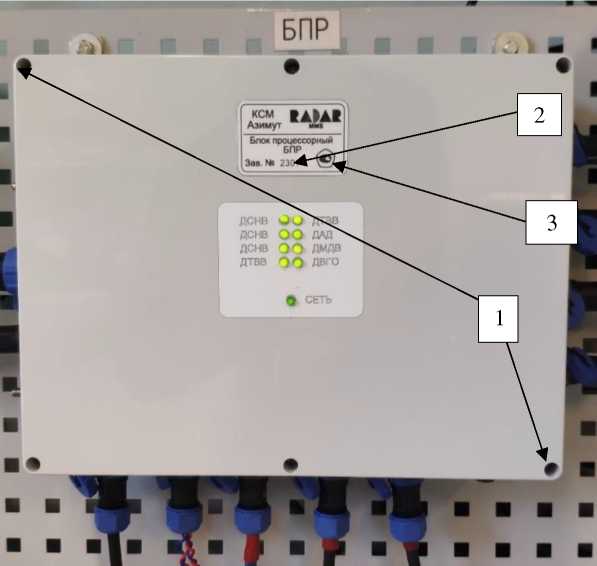

Блок процессорный БПР

ИСАТ.468364.100

1 шт.

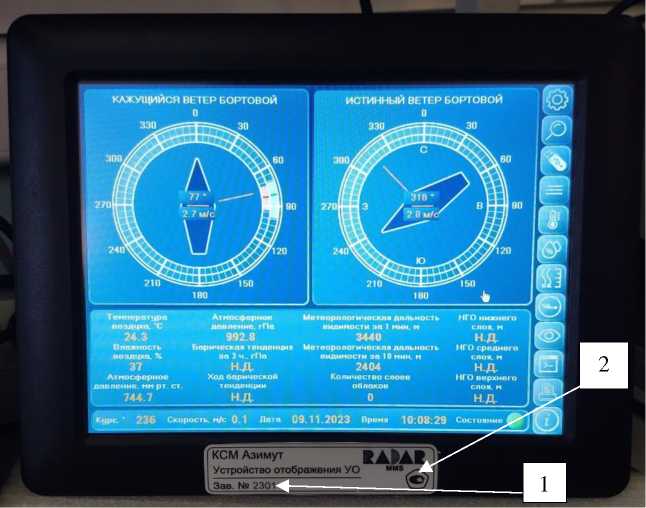

Устройство отображения УО

ИСАТ.467846.018

1 шт.

Датчик влажности-температуры ДТВВ-01

ИСАТ.413624.002

1 шт.

Датчик скорости и направления ветра ДСНВ

ИСАТ.416136.005

1 шт.

Датчик скорости и направления ветра ДСНВ-А

ИСАТ.416136.006

1 шт.

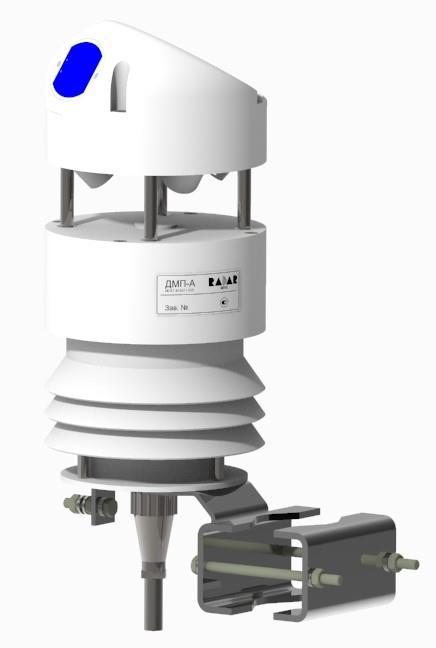

Датчик метеорологических параметров ДМП

ИСАТ.416311.002

1 шт.

Датчик метеорологических параметров ДМП

ИСАТ.416311.002-01

1 шт.

Датчик атмосферного давления ДАДС-1

ИСАТ.406231.008

(ИСАТ.406231.008-ХХ)

1 шт.

Универсальный цифровой репитер ДР-209М

ЦИУЛ.467846.009

1 шт.

Датчик метеорологической дальности видимости ДМДВ

ИСАТ.416141.003

1 шт.

Прибор измерения высоты облачности SKYDEX-15-М

САЦН.416135.001-03

1 шт.

Прибор измерения высоты облачности SKYDEX-15

САЦН.416135.001

1 шт.

Коробка распределительная КР

ИСАТ.436737.010

1 шт.

Преобразователь интерфейсов ПИ

ИСАТ.468361.083

1 шт.

ПО «Метеопост»

ИСАТ.01392-01

1 шт.

Комплект инструментов и принадлежностей

ИСАТ.416934.003

1 шт.

Комплект ЗИП

ИСАТ.416933.003

(ИСАТ.416933.003-ХХ)

1 шт.

Комплект монтажных частей

ИСАТ.416931.005

(ИСАТ.416931.005-ХХ)

1 шт.

Комплект кабелей

ИСАТ.468992.015

(ИСАТ.468992.015-ХХ)

1 шт.

Комплект упаковки

ИСАТ.416935.003

(ИСАТ.416935.003-ХХ)

1 шт.

Устройство   дистанционной   передачи   курса

«Transas T-712»

ЮТНК.362642.03-5498

1 шт.

Формуляр

ИСАТ.416531.050ФО

1 экз.

Руководство по эксплуатации

ИСАТ.416531.050РЭ

1 экз.

*Количество и состав измерительных каналов конкретного комплекса Азимут указываются в его формуляре
