Комплексы измерительно-вычислительные объема газа Омега-Т
Номер в ГРСИ РФ: | 91833-24 |
---|---|
Производитель / заявитель: | ООО "Диджитэкс", г. Москва |
Комплексы измерительно-вычислительные объема газа Омега-Т (далее - комплексы) предназначены для измерений объема газа, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 91833-24 |
Наименование | Комплексы измерительно-вычислительные объема газа |
Модель | Омега-Т |
Срок свидетельства (Или заводской номер) | 08.04.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Диджитэкс" (ООО "Диджитэкс"), г. Москва
Поверка
Межповерочный интервал / Периодичность поверки | 3 года - для исполнений Омега-Т-АТ-X2-X3-X4; 4 года - для исполнений Омега-Т-TE-X2-РР-X4, Омега Т-TE-X2-РГ-X4; 5 лет - для исполнений Омега-Т-TE-X2-БК-X4, Омега-Т-TE-X2-ГС-X4, Омега Т-TE-X2-МК-X4, Омега-Т-TE-X2-СП-X4, Омега-Т-TE-X2-СМ-X4, Омега-Т-TE-X2-РВ-X4 |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
91833-24: Описание типа | Скачать | 636.6 КБ | |
91833-24: Методика поверки | Скачать | 2.1 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные объема газа Омега-Т (далее - комплексы) предназначены для измерений объема газа, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).
Описание
Принцип действия комплексов основан на вычислении объема газа, приведенного к стандартным условиям, на основе значений:
- объема газа при рабочих условиях, измеренного счетчиком газа;
- температуры газа, измеренного корректором объема газа;
- коэффициента сжимаемости, принятого за условно-постоянное значение;
- атмосферного давлении газа, измеренного корректором объема газа (для комплексов исполнений АТ);
- избыточного (для комплексов исполнений АТ) или абсолютного (для комплексов исполнений ТЕ) давления газа, принятых за условно-постоянные значения;
Значение объема газа при рабочих условиях, измеренное счетчиком газа, преобразуется в импульсный сигнал с помощью датчика импульсов, устанавливаемого на отсчетном устройстве счетчика газа или входящего в состав счетчика газа, и передается в корректор объема газа.
В комплексах используются корректоры объема газа ТК-110 (регистрационный номер 87103-22 в Федеральном информационном фонде по обеспечению единства измерений (далее -ФИФОЕИ).
В зависимости от типа используемого в составе комплекса счетчика газа, комплексы имеют исполнения, представленные в таблице 1.
Таблица 1 - Исполнение комплексов по типу счетчика газа
Исполнение |
Тип счетчика газа | |
Наименование |
Регистрационный номер в ФИФОЕИ | |
БК |
Счетчики газа объемные мембранные BKP |
86899-22 |
ГС |
Счетчики газа мембранные G |
72805-18 |
МК |
Счетчики газа серии МК-G |
81256-21 |
СП |
Счетчики газа объемные диафрагменные коммунальные «Счётприбор» СГДК |
75321-19 |
СМ |
Счетчики газа объемные диафрагменные СГВ |
84879-22 |
РГ |
Счетчики газа ротационные РГ-Р |
88140-23 |
РР |
Счетчики газа ротационные РЕД-Р |
88785-23 |
РВ |
Счетчики газа ротационные РВГ |
87075-22 |
Примечание - в составе комплексов используются счетчики газа без температурной корректировки.
Структура условного обозначения комплексов:
Омега-Т-Х1-Х2-Х3-Х4, где:
- Х1 - наличие датчика атмосферного давления: АТ - есть; ТЕ - нет.
- Х2 - максимальный измеряемый объемный расход при рабочих условиях, м3/ч: 2,5 -типоразмер G1,6, 4 - типоразмер G2,5, 6 - типоразмер G4, 10 - типоразмер G6, 16 - типоразмер G10; 25 - типоразмер G16; 40 - типоразмер G25; 65 - типоразмер G40; 100 - типоразмер G65; 160 - типоразмер G100;
- Х3 - тип счетчика газа: в соответствии с таблицей 1;
- Х4 - направление потока газа: ПР - правое; ЛВ - левое.
Заводской номер комплексов, состоящий из арабских цифр, наносится методом печати на маркировочную табличку, располагаемую на верхней грани корпуса корректора объема газа.
Пломбирование счетчика газа и корректора, входящих в состав комплекса осуществляется в соответствии с описанием типа и (или) эксплуатационной документацией данных средств измерений.
Пломбирование комплексов осуществляется с помощью проволоки и свинцовой пломбы, пломбы типа «грибок» (комплексы исполнений БК, МК, ГС, СП, СМ), на которые наносится знак поверки. Схемы пломбировки указаны на рисунках 2-5.

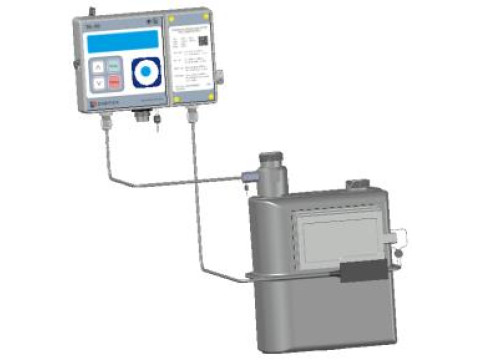

Исполнения БК, МК, ГС, СП, СМ типоразмеров G1,6 - G25
Исполнения БК, МК, ГС типоразмеров G40 - G100

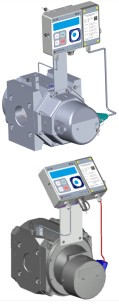

Исполнение РР

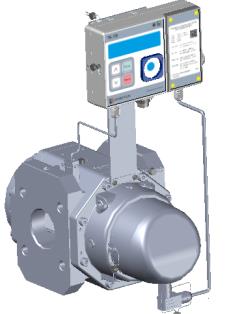

Исполнение РГ
Рисунок 1 - Общий вид комплексов
Исполнение РВ
Рисунок 2 - Схема пломбировки места подключения датчика импульсов к корректору объема газа

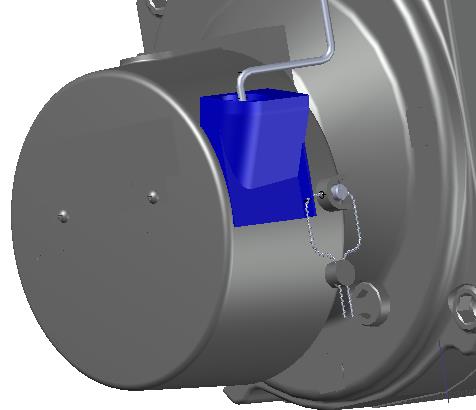

Рисунок 3 - Схема пломбировки места присоединения датчика импульсов к счетчику газа
Рисунок 4 - Схема пломбировки преобразователя температуры корректора объема газа
Место ввода термопреобразователя
Рисунок 5 - Схема пломбировки термопреобразователя на корпусе счетчика газа
Рисунок 5 - Общий вид (схема) маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов является встроенным ПО корректоров объема газа ТК-110. ПО располагается в энергонезависимой памяти, встроенной в микропроцессор корректоров, и сохраняется там в течение всего срока службы, в том числе в случае его обесточивания.
Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть ПО. ПО защищено от преднамеренных изменений пломбированием корректоров объема газа ТК-110 и разграничением уровней доступа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ТК-110 FW |
Номер версии (идентификационный номер) ПО |
2.X.X* |
Цифровой идентификатор (CRC16) ПО |
53910 |
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. |
Технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений расхода газа при рабочих условиях1), м3/ч - комплексы исполнений БК, МК, ГС, СП, СМ |
от 0,016 до 160 |
- комплексы исполнений РГ, РВ, РР |
от 0,4 до 160 |
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям2), %: а) комплексы исполнений БК, ГС, МК, СП, СМ - в диапазоне Qмин < Q < 0,1^ном |
±3 |
- в диапазоне 0,1^ном < Q < Qмакс |
±1,6 |
б) комплексы исполнений РВ и РГ (счетчик газа исполнения «О») - в диапазоне Qмин < Q < 0,1^макс |
±2,1 |
- в диапазоне 0,1^макс < Q < Qмакс |
±1,1 |
б) комплексы исполнений РВ и РГ (счетчик газа исполнения «У»), исполнения РР (счетчик газа исполнения «1») - в диапазоне Qмин < Q < 0,05^макс |
±2,1 |
- в диапазоне 0,05^макс < Q < Qмакс |
±1,1 |
в) комплексы исполнений РВ и РГ (счетчик газа исполнения «2У»), исполнения РР (счетчик газа исполнения «2») в диапазоне 0,1' Qмакс < Q < Qмакс |
±0,93 |
1) Приведены максимально возможные диапазоны измерений. Фактические значения диапазона | |
измерений определяются диапазоном измерений счетчика газа, используемого |
в составе комплекса, и |
указываются в паспорте. 2) Без учета погрешности, вызванной принятием коэффициента сжимаемости и давления газа за | |
условно-постоянные значения. Примечание - Приняты следующие обозначения: - Рмин - минимальный расход газа при рабочих условиях, м3/ч; - Рном - номинальный расход газа при рабочих условиях, м3/ч; - Рмакс - максимальный расход газа при рабочих условиях, м3/ч; - Q - измеренное значение расхода газа при рабочих условиях, м3/ч. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
природный газ по ГОСТ 5542-2014, пары сжиженного газа по ГОСТ 20448-2018 и другие неагрессивные газы |
Параметры измеряемой среды: - рабочее избыточное давление 1), кПа, не более - температура, °С |
5 от -30 до +60 |
Напряжение питания (литиевая батарея), В |
от 2,9 до 3,7 |
Габаритные размеры, мм: - высота - ширина - длина |
от 220 до 935 от 195 до 790 от 181 до 516 |
Масса, кг |
от 2,9 до 142,5 |
Наименование характеристики |
Значение |
Условия эксплуатации: а) температура окружающей среды, °С б) относительная влажность, % - для исполнений БК, ГС, СМ, РГ, РВ - для исполнения МК в) атмосферное давление, кПа |
от -30 до +60 не более 95 от 30 до 80 от 84,0 до 106,7 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
100000 |
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb X |
Класс защиты корпуса от пыли и влаги |
IP65 |
1) Максимально допустимое значение избыточного давления газа зависит от используемого в составе комплекса счетчика газа и приведено в эксплуатационной документации. |
Знак утверждения типа
наносится на маркировочную табличку методом печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество, шт./экз. |
Комплекс измерительно-вычислительный объема газа Омега-Т |
— |
1 |
Паспорт |
4213-002-57268260-2023 ПС |
1 |
Руководство по эксплуатации1) |
4213-002-57268260-2023 РЭ |
1 |
1) Предоставляется в электронном виде. |
Сведения о методах измерений
приведены в приложении А «Алгоритм работы комплекса» руководства по эксплуатации 4213-002-57268260-2023 РЭ.
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
4213-002-57268260-2023 ТУ Комплексы измерительно-вычислительные объема газа
Омега-Т. Технические условия.
