Регистраторы температуры РТ-800DG

Назначение

Регистраторы температуры PT-800DG (далее - регистраторы) предназначены для измерений и регистрации температуры металлических поверхностей в процессе местной термической обработки сварных конструкций, а также температуры воздуха при печной термообработке в электрических или газовых печах.

Описание

Принцип действия регистраторов основан на измерении и преобразовании электрических сигналов термо-ЭДС в цифровую форму с помощью аналого-цифрового преобразователя, с последующей передачей измеренной информации на панель управления (далее - панель), записи, хранении и отображении в цифровом виде или в виде графиков полученной информации, и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.

Регистраторы выпускаются в следующих пяти моделях: PT-801DG, PT-802DG, PT-803DG, PT-804DG, PT-805DG. Регистраторы моделей PT-801DG, PT-802DG, PT-803DG, PT-804DG отличаются между собой входящими в состав панелями и количеством каналов измерений и регистрации температуры. Регистраторы модели PT-805DG применяются без панели.

Конструкция регистраторов является распределенной и проектно-компонуемой. Основными элементами конструкции являются блоки регистрации, встраиваемые в панели (для моделей PT-801DG, PT-802DG, PT-803DG, PT-804DG), а также программируемые контроллеры ТС (далее - контроллеры), подключаемые к панели или к блоку регистрации (для модели PT-805DG).

Панели, входящие в состав регистраторов моделей PT-801DG, PT-802DG, PT-803DG, PT-804DG, конструктивно выполнены в виде плоского жидкокристаллического монитора с разъемом для подключения питания и контроллеров по протоколу RS-485 на оборотной стороне панели. Панели из состава регистраторов PT-802DG, PT-803DG, PT-804DG также оснащены разъемом RJ45 для связи между панелями и передачи данных на персональный компьютер по протоколу Ethernet. В регистраторах модели PT-805DG вместо панели используется блок регистрации с разъемом для подключения контроллеров по протоколу RS-485 и разъемом HDMI для подключения монитора с целью снятия результатов измерений.

В состав регистраторов могут входить следующие модели контроллеров: TC80-M, TC2066.

Контроллеры конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов различных датчиков, а также модули обработки и формирования управляющих сигналов. На лицевой панели контроллеров расположены светодиодная цифровая индикация, светодиодная кривая состояния хода протекания процесса и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и наличие светодиодной кривой состояния хода протекания процесса позволяет записать в постоянное запоминающее устройство (ПЗУ) приборов до шести программ управления технологическими процессами.

Серийный номер регистраторов, состоящий из букв латинского алфавита и арабских цифр, наносится на оборотную сторону панели (для моделей PT-801DG, PT-802DG, PT-803DG, PT-804DG) и блока регистрации (для модели PT-805DG) при помощи наклейки.

Фотографии общего вида панелей, блока регистрации и контроллеров, входящих в состав регистраторов, а также место нанесения серийного номера приведены на рисунках 1-5.

Пломбирование регистраторов не предусмотрено.

Конструкция регистраторов не допускает нанесение знака поверки на его корпус.

Рисунок 1 - Общий вид панели регистраторов моделей PT-801DG (слева), PT-802DG (справа) и моделей PT-803DG, PT-804DG (посередине)

Место нанесения серийного номера

Рисунок 2 - Общий вид оборотной стороны панели и место нанесения серийного номера

Рисунок 4 - Общий вид контроллеров модели ТС80-М

Рисунок 3 - Общий вид контроллеров модели TC2066

Место нанесения серийного номера

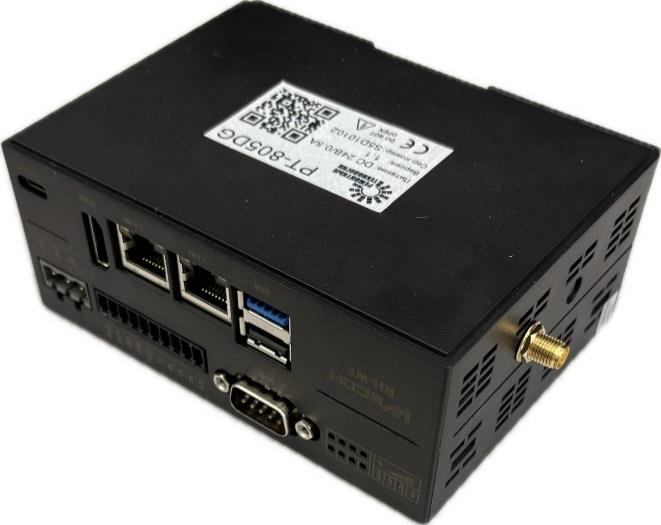

Рисунок 5 - Общий вид блока регистрации регистраторов модели PT-805DG

Программное обеспечение

Программное обеспечение (ПО) регистраторов состоит из встроенного и внешнего ПО. Метрологически значимым является только встроенное ПО. Данное ПО находится в ПЗУ, размещенном внутри корпусов контроллеров, панелей и блока регистрации, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Внешнее ПО «RTViewer» устанавливается на персональный компьютер и предназначено для просмотра графиков температуры и создания отчетов. Идентификационные данные ПО приведены в таблицах 1-3.

Таблица 1 - Идентификационные данные встроенного ПО контроллеров

Таблица 2 - Идентификационные данные встроенного ПО панелей

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

Технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Технические характеристики компонентов регистраторов

Таблица 6 - Показатели надежности

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

аблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 «Зона управления каналом нагрева» Руководства по эксплуатации.

Нормативные документы

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

ТУ 26.51.66-019-98526490-2025 «Регистраторы температуры PT-800DG. Технические условия»
