Нутромеры микрометрические ЧИЗ
| Номер в ГРСИ РФ: | 91951-24 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | Компания Optim Consult International Co. Ltd., Китай |
Нутромеры микрометрические ЧИЗ (далее по тексту - нутромеры) предназначены для измерений внутренних линейных размеров деталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 91951-24 |
| Наименование | Нутромеры микрометрические |
| Модель | ЧИЗ |
| Срок свидетельства (Или заводской номер) | 23.04.2029 |
Производитель / Заявитель
Optim Consult International Co. Ltd., КНР
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 264 |
| Найдено поверителей | 17 |
| Успешных поверок (СИ пригодно) | 261 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 91951-24: Описание типа | Скачать | 562.9 КБ | |
| 91951-24: Методика поверки | Скачать | 4.7 MБ |
Описание типа
Назначение
Нутромеры микрометрические ЧИЗ (далее по тексту - нутромеры) предназначены для измерений внутренних линейных размеров деталей.
Описание
Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля со шкалой (с цифровым отсчетным устройством), барабана.
НМ - с удлинителями, с отсчетом по шкалам стебля и барабана, с отсчетом по индикатору часового типа,
НМУ - штучный (без удлинителей), с отсчетом по шкалам стебля и барабана,
НМБ - с отсчетом по шкалам стебля и барабана, с боковыми губками,
НМБЦ - с цифровым отсчетным устройством, с боковыми губками,
Нутромеры моделей НМ комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
Нутромеры моделей НМУ могут изготавливаться наборами.
Нутромеры модели НМ с верхним пределом диапазона измерений до 3000 мм включительно изготавливаются с микрометрической головкой, а свыше 3000 мм — с микрометрической головкой и могут быть оснащены индикатором часового типа с ценой деления 0,01 мм (рег. № 40149-08) модели ИЧ-2, класса точности 0.
443
Товарный знак -------1 наносится на корпус или барабан нутромера краской или
лазерной маркировкой и на титульный лист паспорта нутромера типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносится лазерной маркировкой или краской в местах, указанных на рисунках 1 - 9.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунках 1 - 9.
Место нанесения заводского номера
Рисунок 1 - Общий вид нутромеров модели НМ с указанием места нанесения заводского номера
Место нанесения
заводского номера
Рисунок 2 - Общий вид нутромеров модели НМ с указанием места нанесения заводского
номера
Место нанесения
заводского номера
Рисунок 3 - Общий вид нутромеров модели НМУ с указанием места нанесения заводской
номера
Рисунок 4 - Общий вид нутромеров модели НМ
Место нанесения заводского номера
Рисунок 5 - Общий вид нутромеров модели НМ с указанием места нанесения заводского
номера
Место нанесения
заводского номера
Рисунок 6 - Общий вид нутромеров модели НМБ с указанием места нанесения заводского
номера

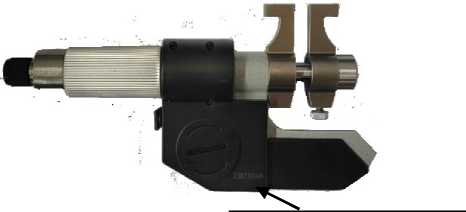

Место нанесения
заводского номера
Рисунок 7 - Общий вид нутромеров модели НМБ с указанием места нанесения заводского номера

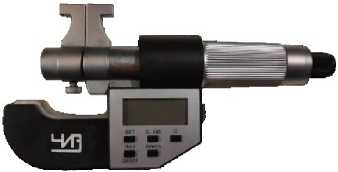

Место нанесения заводского номера
Рисунок 8 - Общий вид нутромеров модели НМБЦ с указанием места нанесения заводского номера

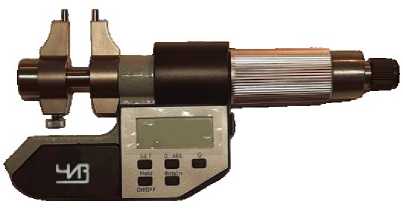

Место нанесения заводского номера
Рисунок 9 - Общий вид нутромеров модели НМБЦ с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Основные метрологические характеристики нутромеров моделей НМ
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности микрометрических головок и микрометрических головок с индикатором, мкм |
|
НМ |
От 50 до 75 |
0,01 |
±5 |
|
От 50 до 175 |
±5 | ||
|
От 50 до 600 |
±5 | ||
|
От 75 до 175 |
±5 | ||
|
От 75 до 600 |
±5 | ||
|
От 100 до 1200 |
±6 | ||
|
От 150 до 1250 |
±8 | ||
|
От 150 до 1400 |
±8 | ||
|
От 150 до 2500 |
±8 | ||
|
От 150 до 3000 |
±10 | ||
|
От 350 до 4000 |
±10 | ||
|
От 350 до 6000 |
±10 | ||
|
От 600 до 2500 |
±15 | ||
|
От 1000 до 3000 |
±20 | ||
|
От 1000 до 4000 |
±22 | ||
|
От 1250 до 4000 |
±25 |
|
Таблица 2 - |
Пределы допускаемой абсолютной погрешности измерений нутромеров модели НМ | |
|
Модель |
Измеряемые размеры, мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
НМ |
От 50 до 125 включ. |
±6 |
|
Св. 125 до 200 включ. |
±8 | |
|
Св. 200 до 325 включ. |
±10 | |
|
Св. 325 до 500 включ. |
±12 | |
|
Св. 500 до 800 включ. |
±15 | |
|
Св. 800 до 1250 включ. |
±20 | |
|
Св. 1250 до 1600 включ. |
±25 | |
|
Св. 1600 до 2000 включ. |
±30 | |
|
Св. 2000 до 2500 включ. |
±40 | |
|
Св. 2500 до 3150 включ. |
±50 | |
|
Св. 3150 до 4000 включ. |
±60 | |
|
Св. 4000 до 5000 включ. |
±75 | |
|
Св. 5000 до 6000 |
±90 | |
Таблица 3 - Пределы допускаемой абсолютной погрешности нутромеров моделей НМУ, НМБ,
НМБЦ___________________________________________________
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
НМУ |
От 25 до 50 |
0,01 |
±6 |
|
От 50 до 75 |
±6 | ||
|
От 75 до 100 |
±6 | ||
|
От 100 до 125 |
±6 | ||
|
От 125 до 150 |
±8 | ||
|
От 150 до 175 |
±8 | ||
|
От 175 до 200 |
±8 | ||
|
От 200 до 225 |
±10 | ||
|
От 225 до 250 |
±10 | ||
|
От 250 до 275 |
±10 | ||
|
От 275 до 300 |
±10 | ||
|
НМБ |
От 5 до 30 |
0,01 |
±6 |
|
От 25 до 50 |
±7 | ||
|
От 50 до 75 |
±10 | ||
|
От 75 до 100 |
±10 | ||
|
От 100 до 125 |
±11 | ||
|
От 125 до 150 |
±11 | ||
|
От 150 до 175 |
±12 | ||
|
От 175 до 200 |
±12 | ||
|
От 200 до 225 |
±14 | ||
|
От 225 до 250 |
±14 | ||
|
От 250 до 275 |
±15 | ||
|
От 275 до 300 |
±15 |
Продолжение таблицы 3
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
НМБЦ |
От 5 до 30 |
0,001 |
±4 |
|
От 25 до 50 |
±4 | ||
|
От 50 до 75 |
±5 | ||
|
От 75 до 100 |
±5 | ||
|
От 100 до 125 |
±6 | ||
|
От 125 до 150 |
±6 | ||
|
От 150 до 175 |
±7 | ||
|
От 175 до 200 |
±7 | ||
|
От 200 до 225 |
±8 | ||
|
От 225 до 250 |
±8 | ||
|
От 250 до 275 |
±10 | ||
|
От 275 до 300 |
±10 |
Таблица 4 - Номинальный размер установочных мер и допускаемое отклонение длины
|
Нижний предел диапазона измерений нутромеров, мм |
Номинальный размер установочной меры, мм |
Допускаемые отклонения длины от номинальных размеров, мкм |
|
5 |
5,000±0,010 |
±2 |
|
25 |
25,000±0,010 |
±2 |
|
50 |
50,000±0,010 |
±2 |
|
75 |
75,000±0,010 |
±4 |
|
100 |
100,000±0,010 |
±4 |
|
125 |
125,000±0,010 |
±4 |
|
150 |
150,000±0,010 |
±5 |
|
175 |
175,000±0,010 |
±5 |
|
200 |
200,000±0,010 |
±5 |
|
225 |
225,000±0,010 |
±6 |
|
250 |
250,000±0,010 |
±6 |
|
275 |
275,000±0,010 |
±6 |
|
350 |
350,000±0,010 |
±6 |
Таблицы 5 - Габаритные размеры и масса
|
Модель |
Диапазон измерений нутромера, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
НМ |
От 50 до 75 |
75х25х25 |
0,150 |
|
От 50 до 175 |
175х25х25 |
0,360 | |
|
От 50 до 600 |
600х25х25 |
0,860 | |
|
От 75 до 175 |
175х25х25 |
0,360 | |
|
От 75 до 600 |
600х25х25 |
0,860 | |
|
От 100 до 1200 |
1200x25x25 |
2,880 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
|
НМ |
От 150 до 1250 |
1250х40х40 |
3,250 |
|
От 150 до 1400 |
1400х40х40 |
3,400 | |
|
От 150 до 2500 |
2500х40х40 |
4,700 | |
|
От 150 до 3000 |
3000х40х40 |
9,500 | |
|
От 350 до 4000 |
4000х40х40 |
13,400 | |
|
От 350 до 6000 |
6000х60х60 |
15,900 | |
|
От 600 до 2500 |
2500х40х40 |
4,500 | |
|
От 1000 до 3000 |
3000х40х40 |
9,000 | |
|
От 1000 до 4000 |
4000х40х40 |
12,800 | |
|
От 1250 до 4000 |
4000х40х40 |
12,600 | |
|
НМУ |
От 25 до 50 |
50х25х25 |
0,100 |
|
От 50 до 75 |
75х25х25 |
0,150 | |
|
От 75 до 100 |
100х25х25 |
0,220 | |
|
От 100 до 125 |
125х25х25 |
0,260 | |
|
От 125 до 150 |
150х25х25 |
0,300 | |
|
От 150 до 175 |
175х25х25 |
0,330 | |
|
От 175 до 200 |
200х25х25 |
0,360 | |
|
От 200 до 225 |
225х25х25 |
0,400 | |
|
От 225 до 250 |
250х25х25 |
0,420 | |
|
От 250 до 275 |
275х25х25 |
0,470 | |
|
От 275 до 300 |
300х25х25 |
0,490 | |
|
НМБ |
От 5 до 30 |
156х110х32 |
0,363 |
|
От 25 до 50 |
196х110х32 |
0,413 | |
|
От 50 до 75 |
220х122х32 |
0,432 | |
|
От 75 до 100 |
220х122х32 |
0,443 | |
|
От 100 до 125 |
200х20х51 |
0,700 | |
|
От 125 до 150 |
225х20х51 |
0,800 | |
|
От 150 до 175 |
250х20х51 |
0,900 | |
|
От 175 до 200 |
275х20х51 |
1,000 | |
|
От 200 до 225 |
300х20х51 |
1,000 | |
|
От 225 до 250 |
325х20х51 |
1,000 | |
|
От 250 до 275 |
350х20х51 |
1,100 | |
|
От 275 до 300 |
375х20х51 |
1,300 | |
|
НМБЦ |
От 5 до 30 |
200х128х43 |
0,600 |
|
От 25 до 50 |
210х128х43 |
0,611 | |
|
От 50 до 75 |
226х128х43 |
0,701 | |
|
От 75 до 100 |
250х148х43 |
0,731 | |
|
От 100 до 125 |
275х148х43 |
0,810 | |
|
От 125 до 150 |
300х145х43 |
0,920 | |
|
От 150 до 175 |
325х145х43 |
1,050 | |
|
От 175 до 200 |
350х145х43 |
1,100 | |
|
От 200 до 225 |
375х145х43 |
1,200 | |
|
От 225 до 250 |
400х145х43 |
1,300 | |
|
От 250 до 275 |
425х145х43 |
1,400 | |
|
От 275 до 300 |
450х145х43 |
1,500 |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха при температуре плюс 25 °С, %, не более |
От +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер микрометрический |
ЧИЗ |
1 шт. |
|
Индикатор часового типа (для нутромеров модели НМ с индикаторной головкой с верхним пределом диапазона измерений свыше 3000 мм) |
- |
1 шт. |
|
Удлинители для нутромеров модели НМ |
- |
1 компл. |
|
Установочная мера (для нутромеров модели НМ с нижним пределом диапазона измерений до 350 мм включ.) |
- |
1 шт. |
|
Элемент питания для нутромеров модели НМБЦ |
- |
1 шт |
|
Установочная мера для нутромеров моделей НМБ, НМБЦ (по дополнительному заказу) |
- |
1 шт. |
|
Ключ |
- |
1 шт. или 1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта нутромеров.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.66-046-74229882-2023 «Нутромеры микрометрические. Технические условия».
