Расходомеры вихревые VF
| Номер в ГРСИ РФ: | 92426-24 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch", Китай |
Расходомеры вихревые VF (далее - расходомеры) предназначены для измерений объемного расхода и объема различных жидкостей и газов, в том числе насыщенного и перегретого пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 92426-24 |
| Действует | по 21.06.2029 |
| Наименование | Расходомеры вихревые |
| Модель | VF |
| Приказы |
№1668 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ac020f09-d80f-2c03-63ae-a68cf5a8cc6d |
Производитель / Заявитель
«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», КИТАЙ, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-761-208-2026 ГСИ. Расходомеры вихревые VF. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 20.08.2026)
МП 208-019-2024 ГСИ. Расходомеры вихревые VF. Методика поверки.
(по 20.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
При измерении объемного расхода и объема жидкости
4 года
При измерении объемного расхода и объема газа
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 354 (94%) |
| Неуспешных поверок (СИ непригодно) | 22 (6 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
92426-24: Описание типа
2024-92426-24.pdf
|
Скачать | 235.4 КБ | |
|
92426-24: Методика поверки
2024-mp92426-24.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
92426-24: Описание типа
2024-92426-24-1.pdf
Файл устарел
|
Скачать | 235.4 КБ | |
|
92426-24: Описание типа
2026-92426-24.pdf
Файл устарел
|
Скачать | 734.6 КБ | |
|
92426-24: Методика поверки
2024-mp92426-24-1.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
92426-24: Методика поверки
РТ-МП-761-208-2026
2026-mp92426-24.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
92426-24: Описание типа
2026-92426-24-1.pdf
|
Скачать | 734.6 КБ | |
|
92426-24: Методика поверки
РТ-МП-761-208-2026
2026-mp92426-24-1.pdf
|
Скачать | 2.9 MБ | |
|
92426-24: Методика поверки
МП 208-019-2024
2024-mp92426-24-2.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Расходомеры вихревые VF (далее - расходомеры) предназначены для измерений объемного расхода и объема различных жидкостей и газов, в том числе насыщенного и перегретого пара.
Описание
Принцип работы расходомеров основан на эффекте Кармана об образовании вихрей и их взаимосвязи со скоростью потока.
Расходомеры состоят из первичного преобразователя расхода (ППР) и преобразователя сигналов (ПС).
В измерительном канале первичного преобразователя расхода установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в микропроцессорный преобразователь сигналов, который формирует выходные сигналы прибора, пропорциональные расходу.
Расходомеры выпускаются в следующих исполнениях:
- по типу соединения преобразователя сигналов с ППР: компактное и раздельное;
- стандартное, VFD;
- дополнительно с датчиком температуры и давления, VFE.
- с демонтируемым датчиком чувствительного элемента без остановки процесса, VFT.
Расходомеры имеют аналоговый выход (от 4 до 20 мА) и бинарный выход, который может быть настроен как: частотный, импульсный, промышленные протоколы подключения: HART, RS485 и FF.
Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в цифровом формате на маркировочную табличку в виде металлической пластины методом лазерной гравировки, которая установлена на преобразователе сигнала, а так же в виде самоклеящейся этикетки типографским методом, которая наносится на ППР.
Внешний вид маркировочной таблички показан на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
VFD
VFE
VFT

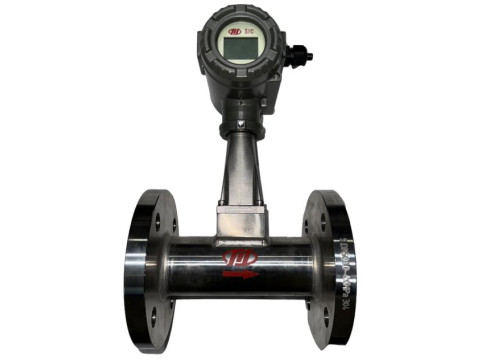

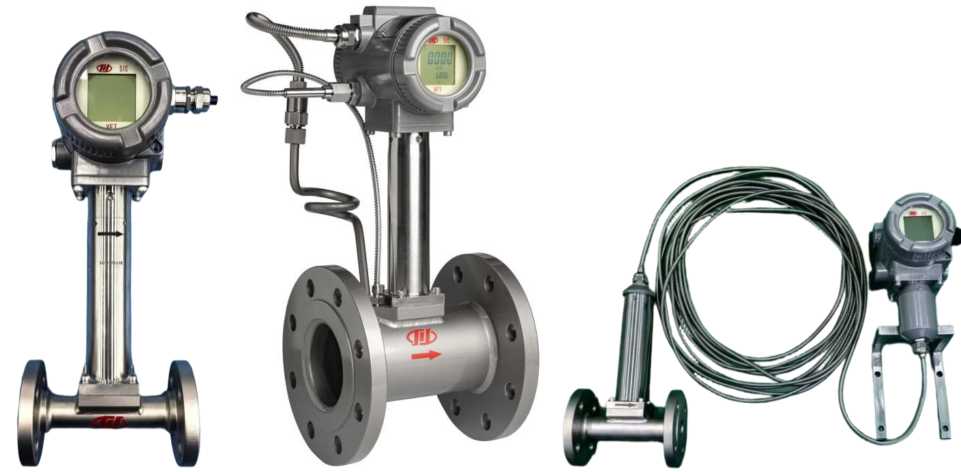

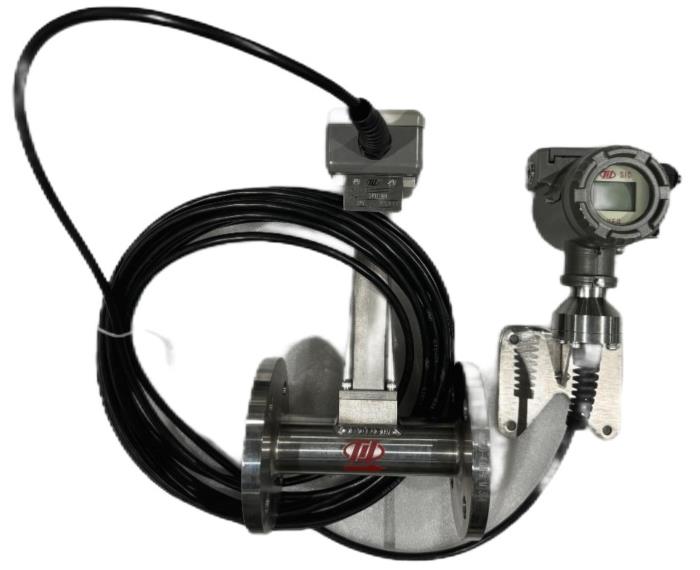

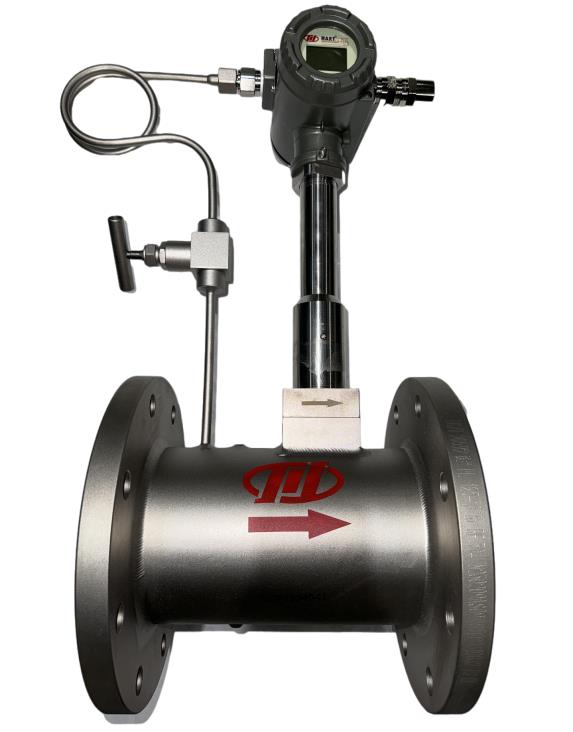

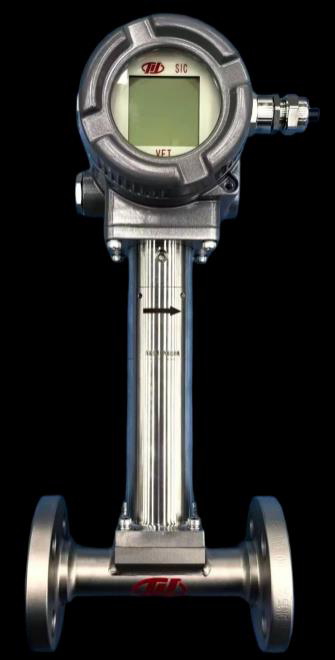

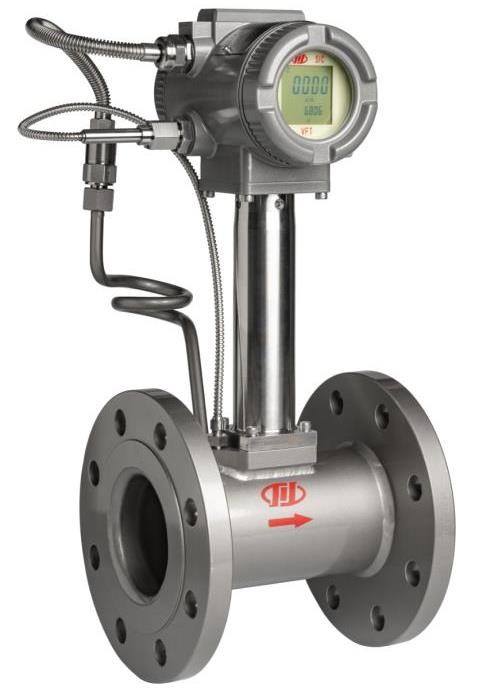

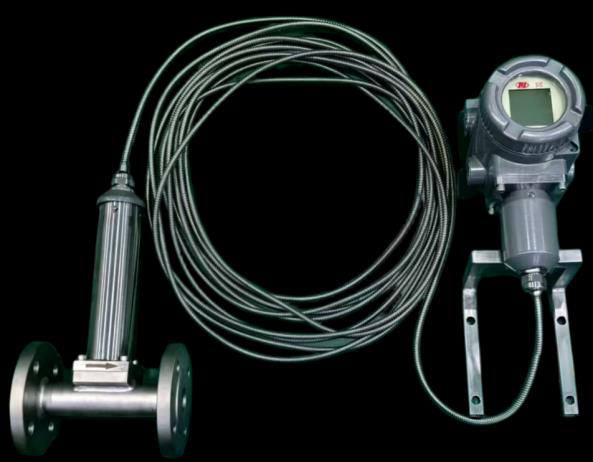

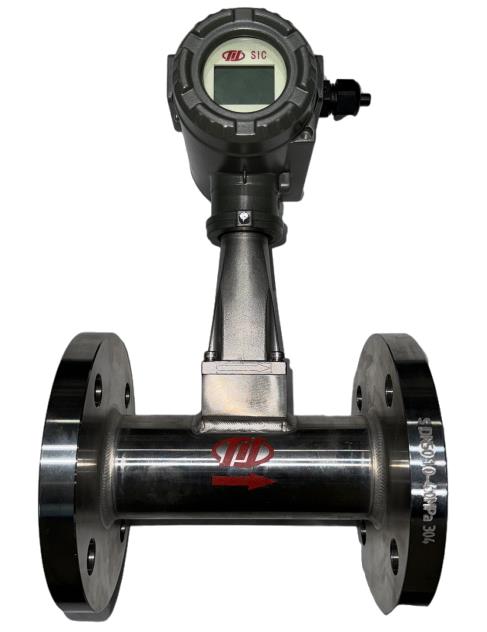

Рисунок 1 - Общий вид расходомеров
б)

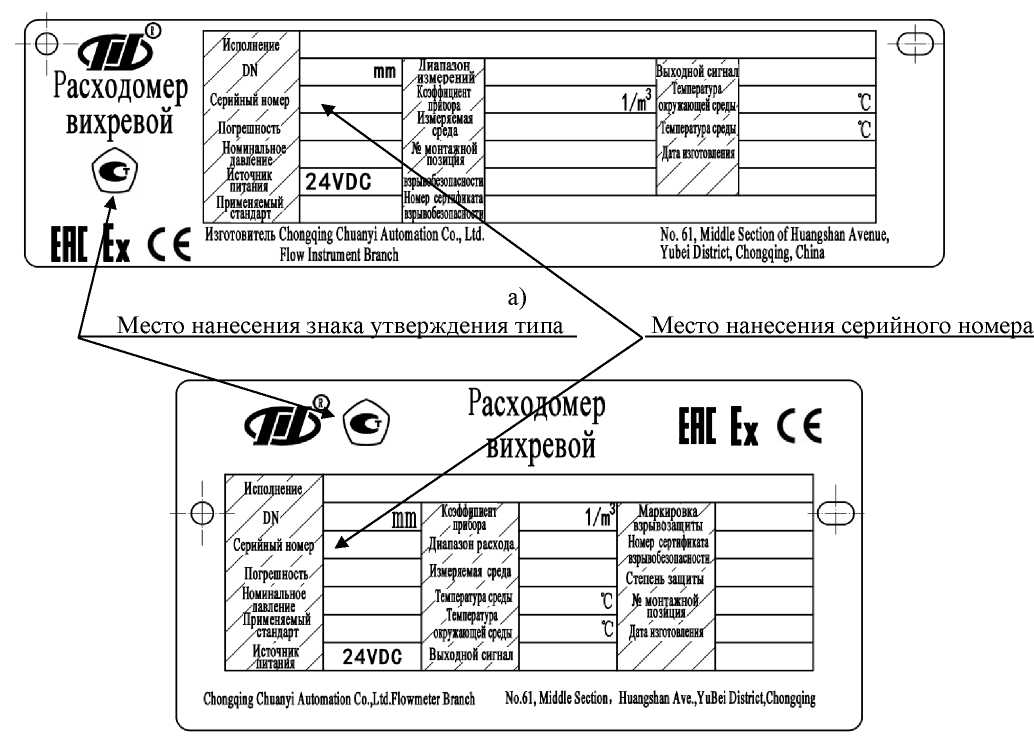

Рисунок 2 - Общий вид маркировочной таблички а) для исполнений VFD, VFE;
б) для исполнения VFT
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров вихревых VF, осуществляет расчет объемного расхода (объема) жидкости, газа и пара. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный или аналоговый сигналы.
Защита внутреннего ПО осуществляется при помощи пароля.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
HART |
RS485 |
исполнение VFT | |
|
Идентификационное наименование ПО |
S |
IC.VF |
- |
|
Номер версии (идентификационный номер) ПО |
V2.2X |
V2.1X |
3.5Х |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости 1), м3 /ч |
от 0,2 до 3000 |
|
Диапазон измерений объемного расхода газов 1) 2), в том числе насыщенного и перегретого пара, м3 /ч |
от 4,0 до 21000 |
|
Динамический диапазон измерений2) |
1:10 |
|
Пределы допускаемой относительной погрешности измерений объема и объёмного расхода3), %: - жидкости 1) - газа, в том числе насыщенного и перегретого пара |
±0,65; ±1,0 ±1,0 |
|
1) В зависимости от типоразмера и исполнения. Фактическое значение указываются в паспорте расходомера. 2) Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Зависят от плотности, состава газа и диаметра трубопровода, в котором устанавливается расходомер. 2) Диапазон измерений зависит от измеряемой среды и номинального диаметра расходомера, указывается в паспорте на каждый конкретный расходомер. 3) при Re > 20000 Re - число Рейнольдса, вычисляется по формуле R = 4 •Q Re ТЛ , л • D внутр ’ У где Q - расход, м3/с; л - число Пи (3,14159265); De nymp - внутренний диаметр первичного преобразователя (из паспорта), м; у - кинематическая вязкость измеряемой среды при температуре измерений, м2/с | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 15 до 350 |
|
Выходные сигналы: токовый, мА частотный, Гц |
от 4 до 20 от 0 до 3000 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 16,5 до 42 1) |
|
Потребляемая мощность, не более: -постоянного, Вт |
20 |
|
Степень защиты IP |
IP65;IP66;IP67 |
|
Маркировка взрывозащиты |
0/1Ex ia/db eb IIC T6.. ,T1 Ga/Gb Ex ia IIIC T2008O°C Da Ex tb IIIC T80°C Db |
|
Температура измеряемой среды, °С |
от -196 до +400 |
|
Максимальное давление измеряемой среды 1), МПа |
16 |
|
Условия эксплуатации: - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более |
от -52 до +70 от 84 до 106,7 95 |
|
1) - в зависимости от типоразмера и исполнения. Фактическое значение указываются в паспорте расходомера. | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
14 |
Знак утверждения типа
на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом, на расходомер при помощи самоклеящуюся этикетки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер вихревой |
VF |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Принцип измерения» руководства по эксплуатации на Расходомеры вихревые VF.
Нормативные документы
Приказ Росстандарта от 19.05.2026 № 936 Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай
