Датчики температуры ДТС
| Номер в ГРСИ РФ: | 92657-24 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Датчики температуры ДТС (далее - датчики) предназначены для непрерывных измерений температуры неагрессивных к материалу защитной арматуры жидких, паро-и газообразных сред, сыпучих материалов, а также твердых тел.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 92657-24 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 18.07.2029 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики температуры | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ДТС | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
Х1ДТСX2X3X4X5X6 - Х7.X8 X9.X10.X11.X12.X13X14.X15.X16.X17, где: Х1 - количество ЧЭ Х2 - тип исполнения Х3 - особенности исполнения Х4 - конструктивное исполнение арматуры Х5 - узел коммутации Х6 - тип коммутационной головки Х7 - условное обозначение НСХ/типа ЧЭ Х8 - метрологические характеристики: Х9 - схема подключения Х10 - диаметр монтажной части Х11 - длина монтажной части Х12 - вспомогательный размер (длина от монтажной поверхности до коммутационной головки (кроме ДТСХХХ4)) Х13 - тип кабеля (для ДТСХХХ4) Х14 - длина кабельного вывода (только для моделей ДТСХХХ4) Х15 - тип исполнения узла коммутации Х16 - тип присоединения к процессу Х17 - наличие поверки На испытания представлены: ДТС043-PT100.B3.8.200.80.M20х1,5 ДТС035-100П.В4.10.200.120.МГ.М20х1,5 ДТС045-100П.А4.10.160.80.М20х1,5 ДТС224-100М.А4.43.Э0,5 ДТС044-100М.В4.5.100.ЭС2 ДТС3125-NTC20К.12.6.60.НП ДТС3042-NTC10K.12.6.120.G1/2.НП ДТС3014-NTC3K.12.5.50.C2.НП |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1571 от
10.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c74c17a2-58f3-b19c-b907-e2fbcc0e48c6 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Производственное Объединение ОВЕН», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н Богородицкий, проезд Заводской, . д.2Б; ООО «Завод № 423», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н. Богородицкий, пр-д Заводской, стр. 2 «Б»
Поверка
| Методика поверки / информация о поверке |
МП 207-020-2024 ГСИ. Датчики температуры ДТС. Методика поверки
(с 18.07.2024)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
57383
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 57379 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 18.08.2026 |
Поверители
Скачать
|
92657-24: Описание типа
2024-92657-24.pdf
|
Скачать | 443.7 КБ | |
|
92657-24: Методика поверки
2024-mp92657-24.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
92657-24: Описание типа
2026-92657-24.pdf
|
Скачать | 337.9 КБ | |
|
92657-24: Методика поверки
МП 207-020-2024
2024-mp92657-24-1.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Датчики температуры ДТС (далее - датчики) предназначены для непрерывных измерений температуры неагрессивных к материалу защитной арматуры жидких, паро-и газообразных сред, сыпучих материалов, а также твердых тел.
Описание
Принцип действия датчиков основан на зависимости электрического сопротивления чувствительного элемента датчика (далее - ЧЭ) от температуры измеряемой среды.
Конструктивно датчики состоят из ЧЭ, помещенного в защитную арматуру, обеспечивающую защиту ЧЭ от механических воздействий (кроме датчиков в бескорпусном исполнении), соединённую с узлом коммутации, или из ЧЭ, помещённого в пластиковый корпус (клеммную головку с разъёмом). ЧЭ выполнен из металлической проволоки или в виде напылённой на подложку плёнки.
Датчики выпускаются в различных модификациях, различающихся по метрологическим и техническим характеристикам, по количеству ЧЭ, а также по конструкции защитной арматуры и узлов коммутации.
Схема соединения внутренних проводников датчиков с ЧЭ - 2-х, 3-х и 4-х проводная.
Структура и расшифровка условного обозначения исполнений датчиков приведена соответственно на рисунке 1 и в таблице 1.
ДТ С
9 10 11 12 13 14 15 16 17
Рисунок 1 - Структура условного обозначения датчиков
Таблица 1 - Расшифровка структуры условного обозначения датчиков
|
Позиция |
Код |
Описание |
|
1 |
отсутствует 2 |
Количество ЧЭ: 1 ЧЭ; 2 ЧЭ |
|
Позиция |
Код |
Описание |
|
2 |
отсутствует 1 2 3 |
Тип исполнения: общепромышленное исполнение; на основе КНМС (кабель нагревостойкий с минеральной изоляцией в стальной оболочке); для применения в пищевой промышленности; для применения в системах теплоснабжения, вентиляции и кондиционирования воздуха HVAC |
|
3 |
1 2 3 4 5 6 7 8 9 0 |
Особенности исполнения: измерение температуры воздуха; для трубопровода; под винт; «игла»; накидная гайка; упорная шайба; с утончением; «Г »-образное исполнение; диэлектрическая изоляция; без конструктивных особенностей |
|
4 |
1 2 3 4 5 6 7 8 9 0 |
Конструктивное исполнение арматуры: гладкая арматура; гладкая арматура для датчиков температуры воздуха/поверхности твердых тел; арматура с подвижным типом присоединения; арматура с приварным типом присоединения; арматура с подвижным типом присоединения и пружиной; гладкая арматура латунь; гладкая арматура конусная; бескорпусное исполнение; специальное исполнение; без защитной арматуры |
|
5 |
2 3 4 5 |
Узел коммутации: разъем типа DIN 43650; разъем типа М12; кабельный вывод; коммутационная головка |
|
6 |
отсутствует Л |
Тип коммутационной головки (для ДТСХХХ5): стандартная коммутационная головка; увеличенная коммутационная головка |
|
7 |
50М 100М 50П 100П PT100 PT500 PT1000 NTC3k NTC10k NTC20k |
Условное обозначение НСХ/типа ЧЭ: 50М (по ГОСТ 6651-2009); 100М (по ГОСТ 6651 -2009); 50П (по ГОСТ 6651-2009); 100П (по ГОСТ 6651-2009); РП00 (по ГОСТ 6651-2009); Рt500 (по ГОСТ 6651-2009); Р^000 (по ГОСТ 6651-2009); номинальное сопротивление 3 кОм; номинальное сопротивление 10 кОм; номинальное сопротивление 20 кОм |
|
Позиция |
Код |
Описание |
|
8 |
А В С 1 |
Метрологические характеристики: Класс допуска А по ГОСТ 6651-2009 для 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000; Класс допуска В по ГОСТ 6651-2009 для 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000; Класс допуска С по ГОСТ 6651-2009 для 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000; для NTC3k; NTC10k; NTC20k |
|
9 |
2 3 4 |
Схема подключения: двухпроводная; трехпроводная; четырёхпроводная |
|
10 |
отсутствует от 2 до 10 |
Диаметр монтажной части: для моделей с монтажной частью нецилиндрической формы; от 2 до 10 мм (с монтажной частью цилиндрической формы) определяется заказом с шагом 1 мм |
|
11 |
от 20 до 20000 |
Длина монтажной части: от 20 до 20000 мм определяется заказом с шагом 5 мм |
|
12 |
отсутствует от 20 до 280 |
Вспомогательный размер (длина от монтажной поверхности до коммутационной головки (кроме ДТСХХХ4)): 0 мм от 20 до 280 мм определяется заказом с шагом 5 мм |
|
13 |
Э ЭС ЭФ С |
Тип кабеля (для ДТСХХХ4): экранированный без оболочки; экранированный в силиконовой оболочке; экранированный в фторопластовой оболочке; неэкранированный в силиконовой оболочке |
|
14 |
от 0,2 до 20 |
Длина кабельного вывода (только для моделей ДТСХХХ4): от 0,2 до 20 м определяется заказом с шагом 0,1 м |
|
15 |
отсутствует МГ Р О Н |
Тип исполнения узла коммутации: кабельный вывод с наконечниками для моделей ДТСХХХ4/пластмассовая коммутационная головка для моделей ДТСХХХ5; металлическая коммутационная головка для моделей ДТСХХХ5; разъём типа М12 для моделей ДТСХХХ4; кабельный вывод с кольцевыми наконечниками для моделей ДТСХХХ4; кабельный вывод без наконечников для моделей ДТСХХХ4 |
|
16 |
отсутствует MZ GZ RZ CLZ FZ DNZ БСZ |
Тип присоединения к процессу: тип присоединение отсутствует (с гладкой поверхностью); метрическая резьба по ГОСТ 8724; трубная цилиндрическая резьба по ГОСТ 6357; трубная коническая резьба по ГОСТ 6211; CLAMP по DIN 32676; фланец; молочная гайка по DIN 11851; байонетное соединение; Z - обозначение размера (определяется заказом) |
|
17 |
отсутствует НП |
Наличие поверки: с поверкой без поверки |
Фотографии общего вида некоторых исполнений датчиков температуры ДТС приведены на рисунке 2. Примеры конструктивных исполнений датчиков температуры ДТС приведены на рисунке 3. Общий вид исполнений узлов коммутации датчиков температуры ДТС приведены на рисунке 4.
Цветовая гамма узлов коммутации может быть изменена по решению Изготовителя в одностороннем порядке.
Рисунок 2 - Общий вид датчиков температуры ДТС
Рисунок 3 - Примеры конструктивного исполнения датчиков
Рисунок 4 - Общий вид конструктивных исполнений узлов коммутации

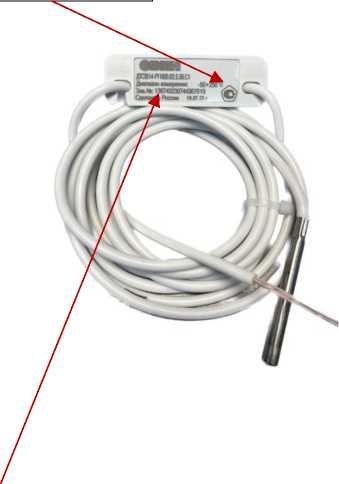

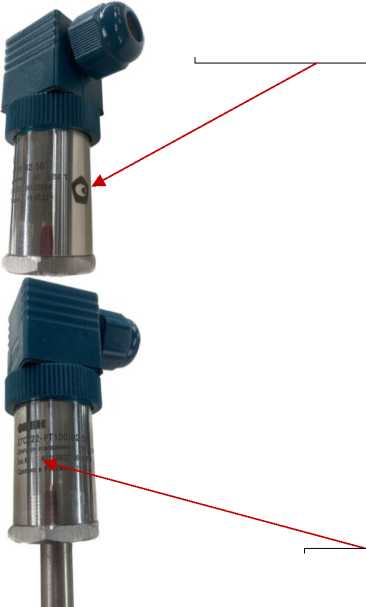

Заводской номер и знак утверждения типа наносятся на этикетку датчика типографским методом или на корпус датчика/бирку методом лазерной гравировки в местах, приведённых на рисунке 5.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 5 - Место нанесения заводского номера и знака утверждения типа
Пломбирование датчиков не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 2-4.
Показатели надежности приведены в таблице 5.
Таблица 2 - Метрологические характеристики датчиков с ЧЭ по ГОСТ 6651-2009
|
Класс допуска по ГОСТ 66512009 |
Допуск по ГОСТ 6651-2009, °С (|t| - абсолютное значение температуры, °С, без учета знака) |
Диапазон измерений температуры*, °С | |
|
Платиновый ЧЭ |
Медный ЧЭ | ||
|
А W 0.15 F 0.15 |
±(0,15+0,002-|t|) |
от -100 до +450 |
от -50 до +120 |
|
B W 0.3 F 0.3 |
±(0,3+0,005 -|t|) |
от -196 до +660 |
от -50 до +200 |
|
C W 0.6 F 0.6 |
±(0,6+0,01# |
от -196 до +660 |
от -180 до +200 |
* - указаны предельные значения, конкретный диапазон указан в паспорте на датчик.
Таблица 3 - Метрологические характеристики датчиков с ЧЭ типа NTC
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
температуры (в зависимости от диапазона измерений), °С: - от -40 °С до +20 °С не включ. |
±4 |
|
- от +20 °С до +30 °С включ. |
±1 |
|
- св. +30 °С до +120 °С |
±4 |
Таблица 4 - Технические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С, не менее, МОм |
100 |
|
Показатель термической реакции в водной среде при скорости потока не менее 1 м/с и в воздушной среде при скорости потока не менее 3 м/с, (Т0,бз), с, не более |
30 |
|
Диаметр монтажной части, мм |
от 2 до 10 |
|
Длина монтажной части, мм |
от 20 до 20000 |
|
Длина кабельного вывода, м |
от 0,2 до 20 |
|
Условия эксплуатации узлов коммутации: - температура окружающей среды, °С — относительная влажность воздуха без конденсации, % |
от -50 до +85 до 98 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ (в зависимости от типа ЧЭ и температуры применения), ч, не менее: - для датчиков с платиновыми ЧЭ св. -50 °С до +250 °С включ. |
100000 |
|
- для датчиков с ЧЭ типа NTC |
40000 |
|
- для датчиков с платиновыми ЧЭ от -196 °С до -50 °С включ. и св. +250 °С до +450 °С включ., для датчиков с медным ЧЭ |
32000 |
|
- для датчиков с платиновыми ЧЭ св. +450 °С до +660 °С |
20000 |
Знак утверждения типа
наносится на корпус датчика или бирку при помощи наклейки, лазерной гравировки или другим способом, не ухудшающим качества датчика, а также на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
ДТС(1) |
1 шт. |
|
Паспорт и Гарантийный талон |
КУВФ.405210.006ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.405210.006РЭ |
1 экз. |
|
(1) - обозначение исполнения в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 26.51.51-006-46526536-2023. Датчики температуры ДТС. Технические условия
