Преобразователи термоэлектрические WR
| Номер в ГРСИ РФ: | 92702-24 |
|---|---|
| Производитель / заявитель: | Фирма "ANHUI TIANKANG (GROUP) SHARES CO. Ltd.", Китай |
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 92702-24 |
| Действует | по 24.07.2029 |
| Наименование | Преобразователи термоэлектрические |
| Модель | WR |
| Приказы |
№1668 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a0e478f7-4ad0-59d9-1098-7764fc1ea118 |
Производитель / Заявитель
«Anhui Tiankang (Group) Shares Co., Ltd.», КИТАЙ, No. 20 South Renhe Road, Tianchang City, Anhui Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1961-207-2025 ГСИ. Преобразователи термоэлектрические WR. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 20.08.2026)
МП 207-023-2024 ГСИ. Преобразователи термоэлектрические WR. Методика поверки.
(по 20.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для ТП c НСХ типа "К" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В"
2 года
для ТП c НСХ типа "К" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС
3 года
для ТП c НСХ типа "К" в рабочем диапазоне до плюс 300 ºС
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 125 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
92702-24: Описание типа
2024-92702-24.pdf
|
Скачать | 661.7 КБ | |
|
92702-24: Методика поверки
2024-mp92702-24.pdf
Файл устарел
|
Скачать | 3.5 MБ | |
|
92702-24: Описание типа
2024-92702-24-1.pdf
Файл устарел
|
Скачать | 661.7 КБ | |
|
92702-24: Описание типа
2026-92702-24.pdf
Файл устарел
|
Скачать | 541.2 КБ | |
|
92702-24: Методика поверки
2024-mp92702-24-1.pdf
Файл устарел
|
Скачать | 3.5 MБ | |
|
92702-24: Методика поверки
РТ-МП-1961-207-2025
2026-mp92702-24.pdf
Файл устарел
|
Скачать | 5.1 MБ | |
|
92702-24: Описание типа
2026-92702-24-1.pdf
|
Скачать | 541.2 КБ | |
|
92702-24: Методика поверки
РТ-МП-1961-207-2025
2026-mp92702-24-1.pdf
|
Скачать | 5.1 MБ | |
|
92702-24: Методика поверки
МП 207-023-2024
2024-mp92702-24-2.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Описание
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП состоят из измерительной вставки, защитной оболочки с различными видами технологических соединений и монтажных элементов и клеммной соединительной головки.
Измерительная вставка состоит из одного или двух ЧЭ на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол из различных материалов. В качестве ЧЭ применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.
ТП WR изготавливаются следующих моделей: WRN, WRP, WRR, WRQ, WRE, WRF, WRM, WRC, WRxB, WRxK, WRxL, WRxM, которые отличаются друг от друга типом ЧЭ и конструктивным исполнением.
Термопреобразователи модели WRxB комплектуются измерительным преобразователем (ИП), преобразующим сигналы ТП в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА или в цифровой сигнал HART-протокола.
Термопреобразователи модели WRxK выполнены в виде измерительной вставки кабельного типа в оболочке, к которой присоедининена коммутационная головка или кабель с удлинительными проводами.
Термопреобразователи модели WRxL конструктивно состоят из измерительной вставки «Г-образной» формы, с присоединенным кабелем в тефлоновой оболочке, помещенным в пружинный металлорукав.
Термопреобразователи моделей WRxM конструктивно состоят из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. Конструкция ТП дополнительно предусматривает защитный стержень или пружину у основания провода, для предотвращения загиба и повреждения кабеля, и для лучшего контакта с измеряемой средой, а также штуцер для монтажа ТП.
При измерении температуры при высоких давлениях и скоростях потока ТП используются в комплекте с дополнительными защитными гильзами, различающихся видом присоединения к объекту измерения, формой и материалом.
Расшифровка структуры условного обозначения моделей термопреобразователей приведена в таблице 1.
Таблица 1 - Структура условного обозначения моделей преобразователей термоэлектрических WR
(кроме моделей WREL, WRNM, WREM)
|
Преобразователь термоэлектрический WR х х х - х х х х - х 1 2 3 4 5 6 7 8 | |
|
1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) | |
|
N |
K - хромель-алюмелевые (никельхром-никельалюминиевые) |
|
P |
S - платинородий-платиновые |
|
R |
B - платинородий-платинородиевые |
|
Q |
R - платинородий-платиновые |
|
E |
E - хромель-константановые (никельхром-медьникелевые) |
|
F |
J - железо-константановые (железо-медьникелевые) |
|
M |
N - нихросил-нисиловые (никельхромникель - никелькремниевые) |
|
C |
T - медь-константановые (медь-медьникелевые) |
|
2. Исполнение | |
|
Без обозначения |
Стандартное исполнение |
|
K |
Бронированное (ударо- и вибропрочное) исполнение |
|
В |
Исполнение с измерительным преобразователем |
|
L |
Исполнение с измерительной вставкой Г-образной формы (см. табл. 2). |
|
M |
Исполнение с присоединительным кабелем с удлинительными проводами (см. табл. 3). |
|
3. Количество чувствительных элементов | |
|
Без обозначения |
Один |
|
2 |
Два |
|
4. Тип крепления | |
|
1 |
Отсутствует |
|
2 |
Фиксированная резьба/подвижная резьба втулки |
|
3 |
Подвижный фланец |
|
4 |
Неподвижный фланец |
|
5 |
Монтажная удлинительная шейка с резьбовым соединением |
|
6 |
Защитная арматура конической формы с крепежными болтами |
|
7 |
Монтажная удлинительная шейка |
|
8 |
Монтажная удлинительная шейка с неподвижным резьбовым соединением |
|
5. Тип коммутационной головки | |
|
3 |
Коммутационная головка в общепромышленном исполнении/Водонепроницаемая распределительная коробка |
|
4 |
Коммутационная головка во взрывозащищенном исполнении/Взрывозащищенная распределительная коробка |
|
9 |
Монтажная удлинительная шейка с подвижным резьбовым соединением |
|
4. Диаметр монтажной части | |
|
0 |
16 мм(1) |
|
1 |
20 мм(1) |
|
3 |
3 мм(2) |
|
4 |
4 мм(2) |
|
5 |
5 мм(2) |
|
6 |
6 мм(2) |
|
8 |
8 мм(2) |
|
- |
Нет обозначения*-3) |
|
7. Дополнительные опции | |
|
- |
Отсутствует |
|
G |
Переходный диаметр защитной арматуры |
|
S |
Наличие цифрового дисплея |
|
8. Тип защитной гильзы | |
|
- |
отсутствует |
|
TH01E | |
|
TH02E |
п i \ —=Ц »1...........1 |
|
TH03E | |
TH02F
TH02H
TH02B
Примечания:
(1) - указан диаметр защитной трубки;
(2) - указан диаметр измерительной вставки (исполнение без защитной трубки);
(3) - диаметр монтажной части соответствует диаметру защитной гильзы (исполнение с защитной гильзой).
Таблица 2 - Структура условного обозначения моделей преобразователей термоэлектрических
WREL
|
Преобразователь термоэлектрический WREL х - 001 - х х х 12 3 4 5 | |
|
1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) | |
|
E |
E - хромель-константановые (никельхром-медьникелевые) |
|
2. Количество чувствительных элементов | |
|
Без обозначения |
Один |
|
2 |
Два |
|
3. Наличие защитного рукава для присоединительных проводов | |
|
R |
Наличие защитного рукава для присоединительных проводов |
|
- |
Отсутствие защитного рукава для присоединительных проводов |
|
4. Тип крепления | |
|
1 |
Отсутствует |
|
2 |
Винтовая резьба с подвижной втулкой |
|
3 |
Винтовая резьба с неподвижной втулкой |
|
5. Диаметр монтажной части | |
|
0 |
По заказу |
|
3 |
3 мм |
|
4 |
4 мм |
|
5 |
5 мм |
|
6 |
6 мм |
|
8 |
8 мм |
|
10 |
10 мм |
Таблица 3 - Структура условного обозначения моделей преобразователей термоэлектрических
WRNM, WREM__________________________________________________
|
Термопреобразователь сопротивления WR х M х — 001 - х х х 1 2 3 4 5 | |
|
1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) | |
|
E |
E - хромель-константановые (никельхром-медьникелевые) |
|
N |
K - хромель-алюмелевые (никельхром-никельалюминиевые) |
|
2. Количество чувствительных элементов | |
|
Без обозначения |
Один |
|
2 |
Два |
|
3. Наличие защитного рукава для присоединительных проводов | |
|
R |
Наличие защитного рукава для присоединительных проводов |
|
- |
Отсутствие защитного рукава для присоединительных проводов |
|
4. Тип крепления | |
|
0 |
Отсутствует (прямая вставка) |
|
1 |
Ограничитель глубины погружения |
|
2 |
Винтовая резьба с подвижной втулкой |
|
3 |
Винтовая резьба с неподвижной втулкой |
|
5. Диаметр монтажной части | |
|
0 |
По заказу |
|
3 |
3 мм |
|
4 |
4 мм |
|
5 |
5 мм |
|
6 |
6 мм |
|
8 |
8 мм |
|
10 |
10 мм |
Фотографии общего вида ТП приведены на рисунках 1-4.
Пломбирование ТП не предусмотрено.
Заводской номер в виде обозначения, состоящего из арабских цифр и букв латинского алфавита наносится на корпус или на металлический шильдик ТП методом гравировки или на этикетку, прикрепленную к ТП, типографским способом. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТП с указанием места нанесения заводского номера приведены на рисунке 5.

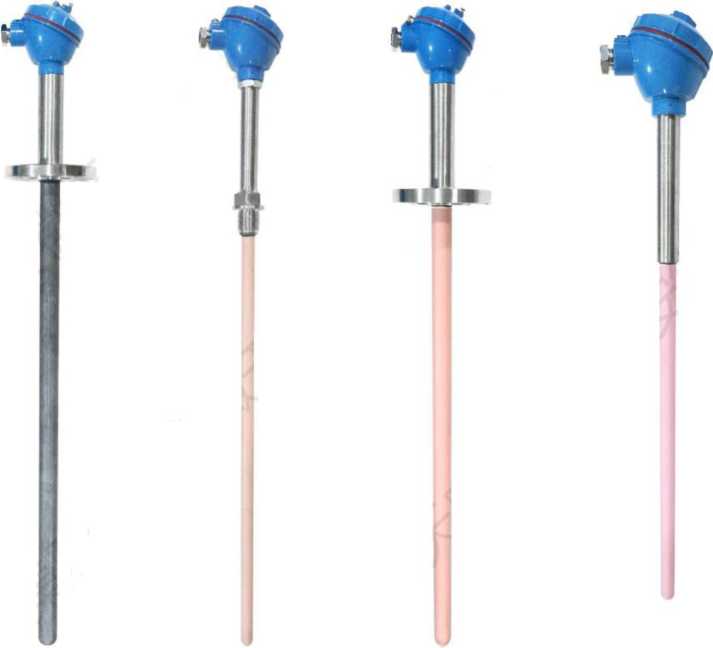

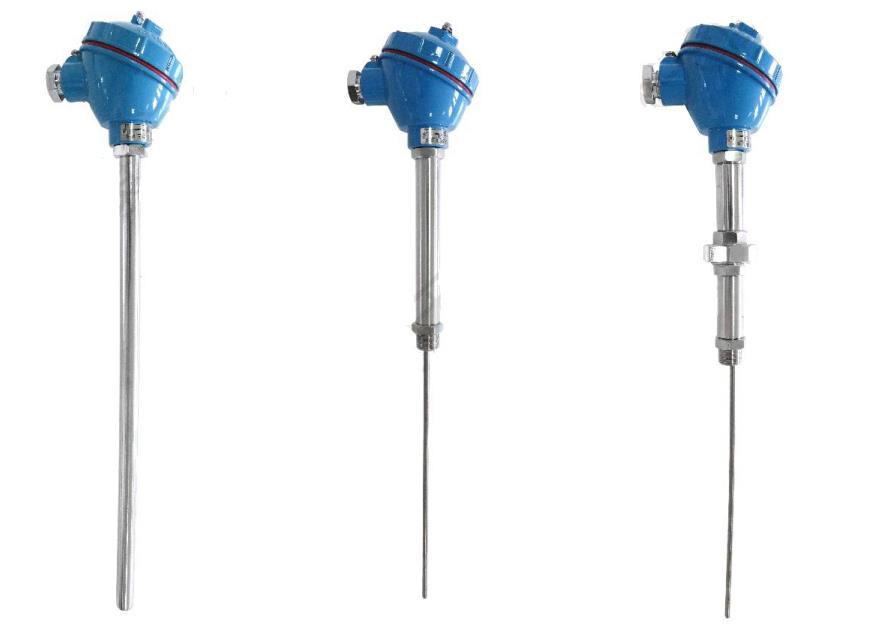

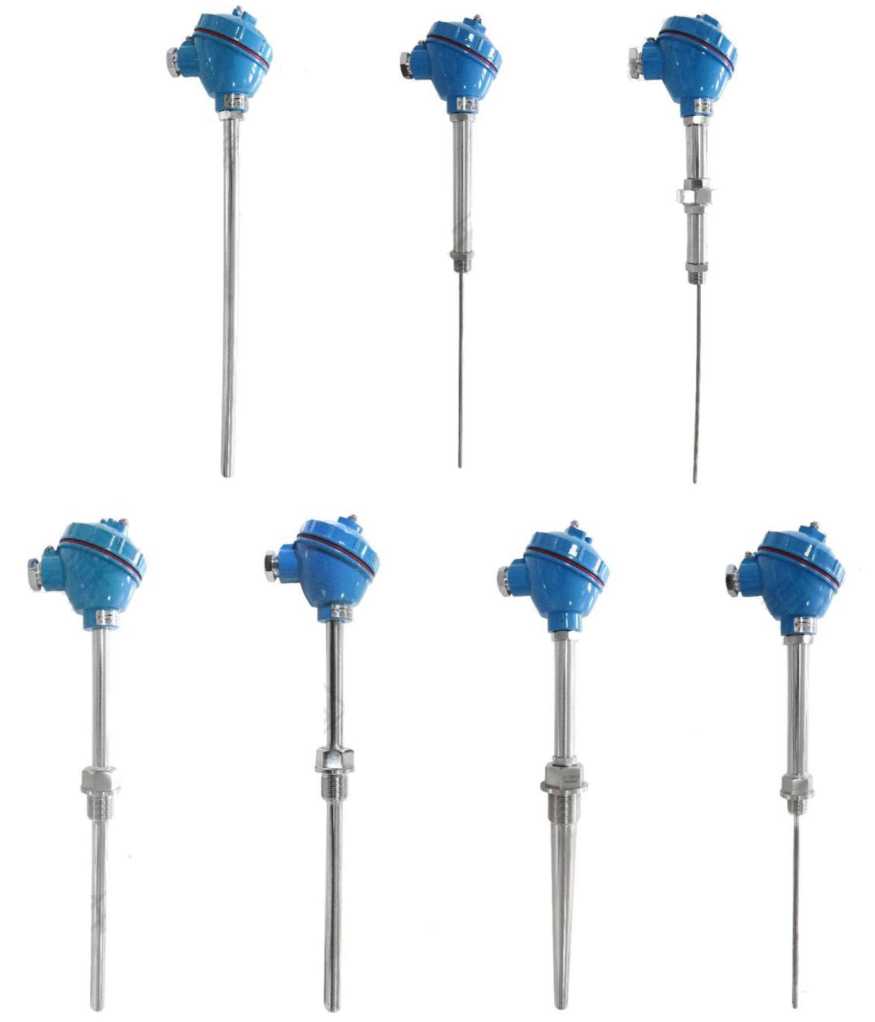

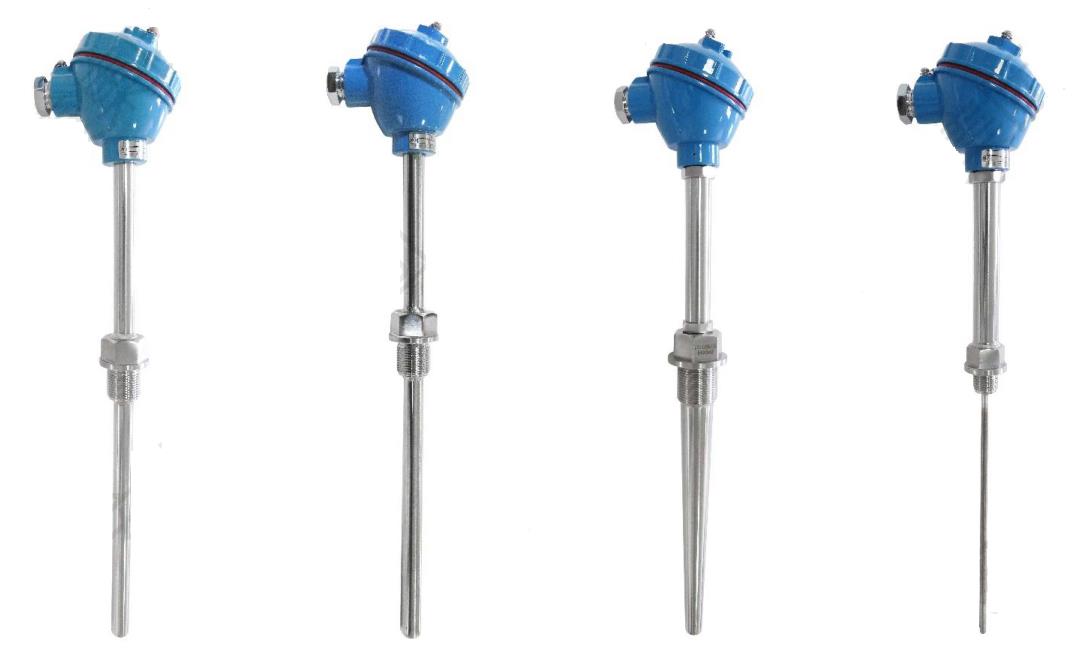

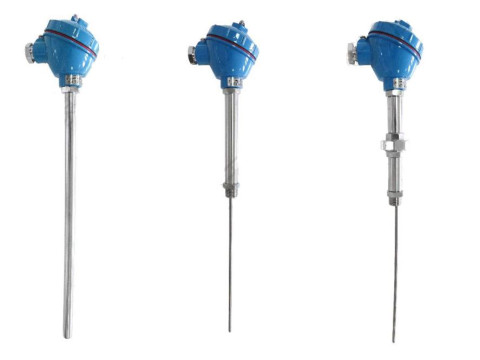

Рисунок 1 - Общий вид преобразователей термоэлектрических WR c коммутационной головкой в общепромышленном исполнении (водонепроницаемая распределительная коробка)

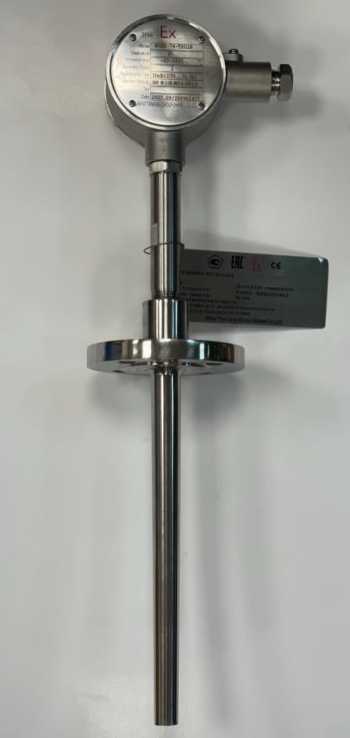

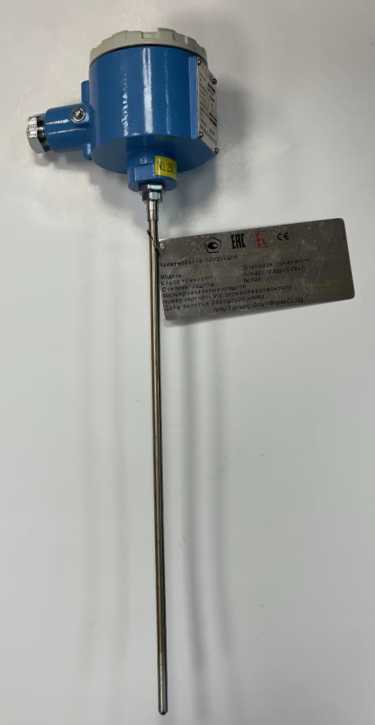

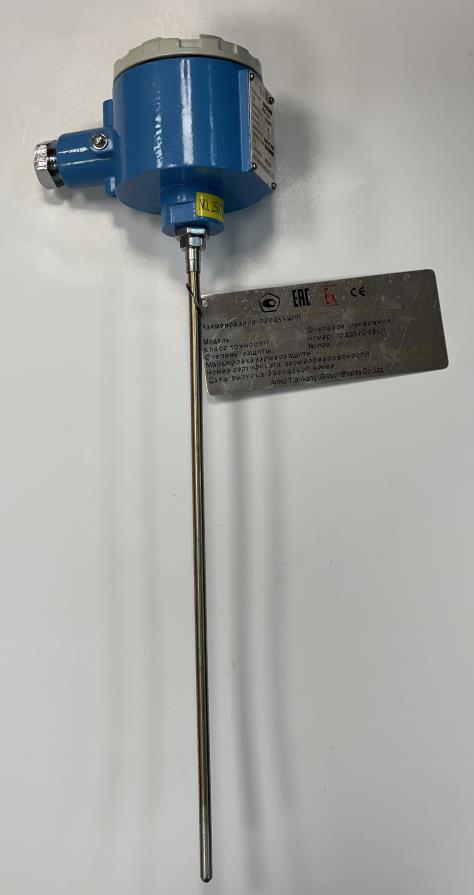

Рисунок 2 - Общий вид преобразователей термоэлектрических WR с коммутационной головкой во взрывозащищенном исполнении (взрывозащищенная распределительная коробка)

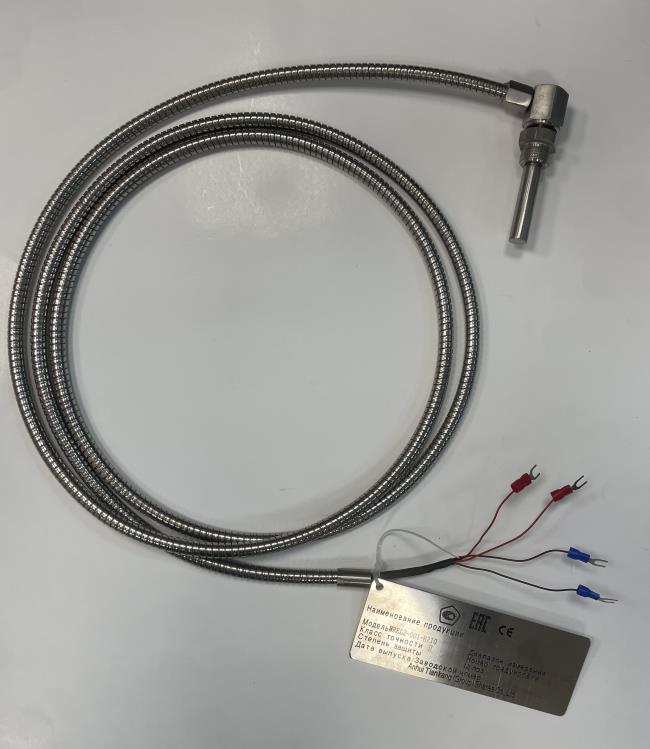

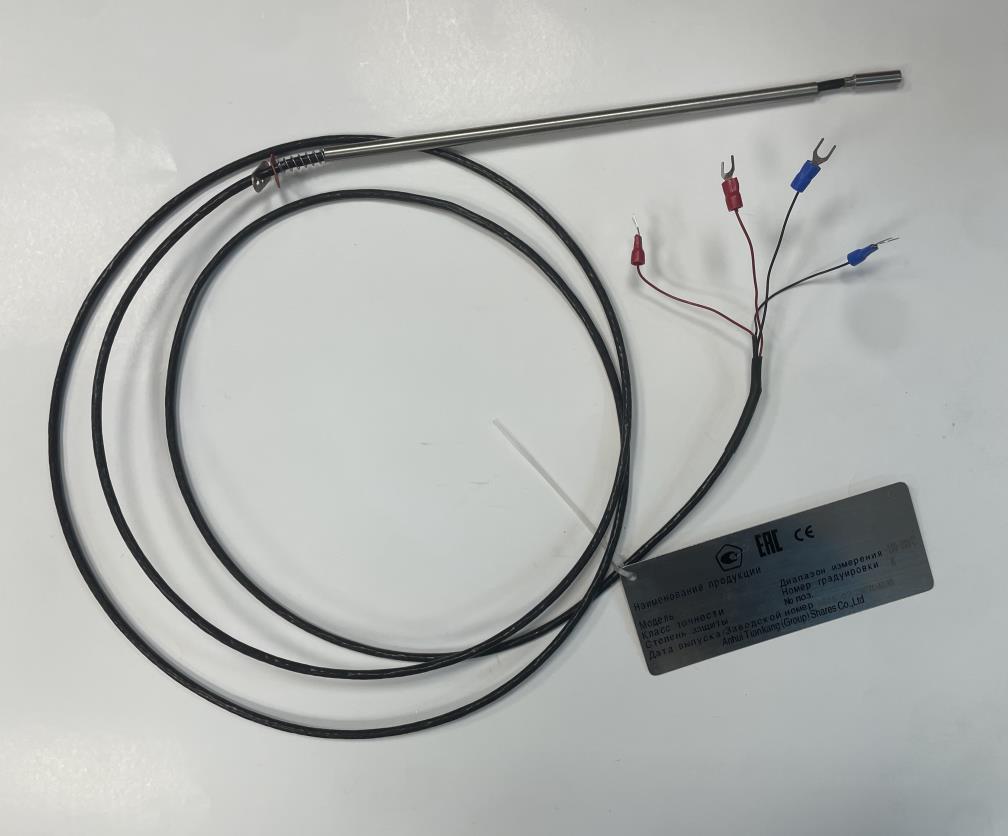

Рисунок 3 - Общий вид преобразователей термоэлектрических WR с измерительной вставкой Г-образной формы (модели WRNM, WREM)

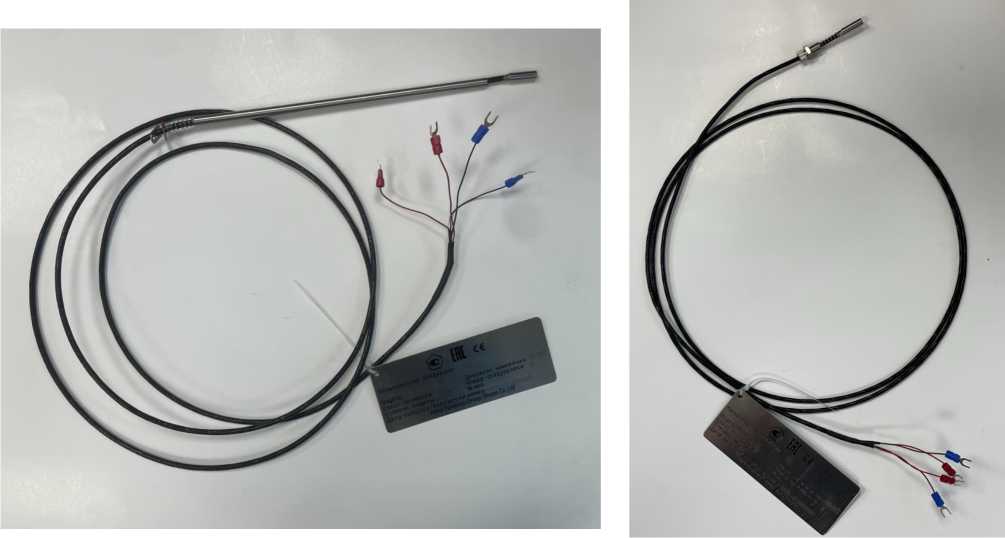

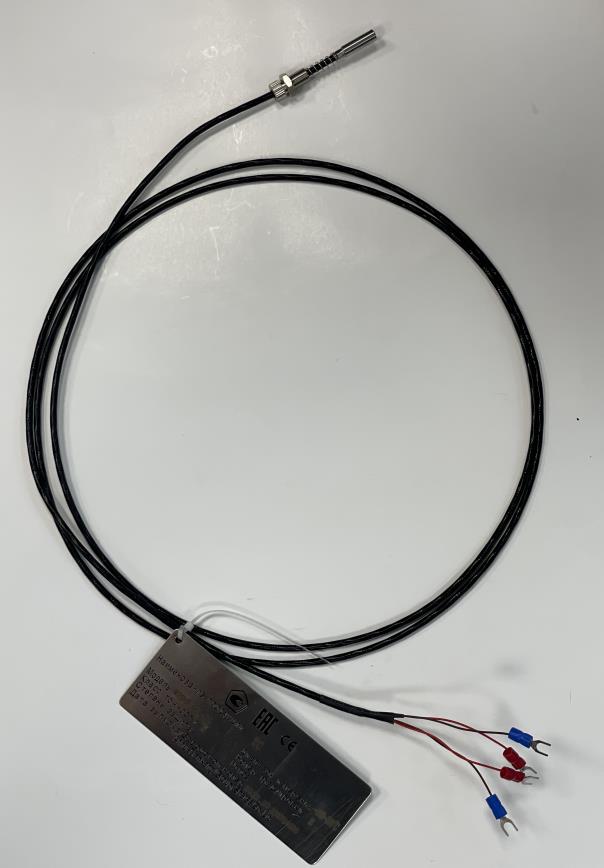

Рисунок 4 - Общий вид преобразователей термоэлектрических WR с измерительной вставкой Г-образной формы (модель WREL)

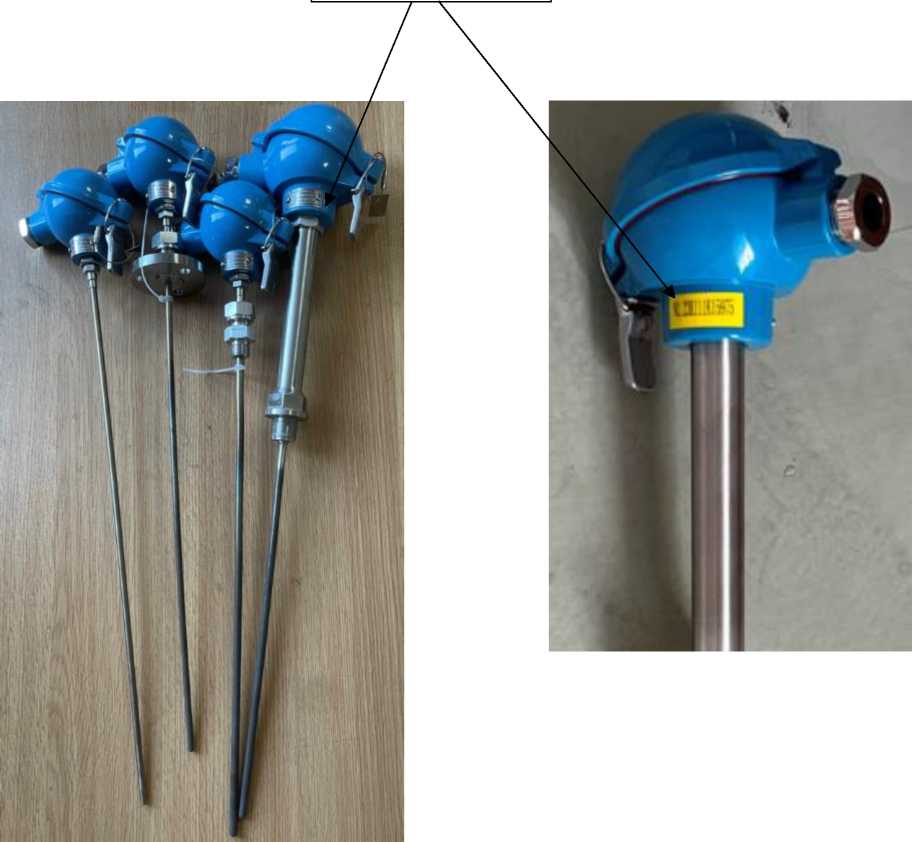

Место нанесения заводского номера

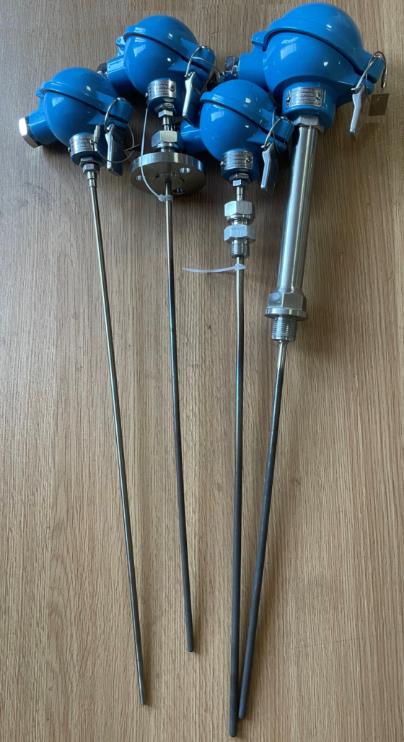

Рисунок 5 - Общий вид преобразователей термоэлектрических WR с указанием места нанесения заводского номера
Программное обеспечение
Термопреобразователи моделей WRxB (с HART-протоколом) имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла.
Идентификационные данные встроенного ПО приведены в таблице 4.
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TK2021 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.XXX1) |
|
Цифровой идентификатор ПО |
- |
|
1) В идентификационном номере фиксированная цифра отвечает за метрологически значимую часть и является неизменной, при этом Х - может быть любым целым числом из ряда 0, 1, ... , 9. | |
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Технические характеристики
Метрологические и технические характеристики ТП приведены в таблицах 5-8.
аблица 5 - Метрологические характеристики
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры(1), °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ(2), °С (для ТП моделей WRN, WRP, WRR, WRQ, WRNK) |
Пределы допускаемой основной абсолютной погрешности измерений температуры ТП модели WRxB(2) (в комплекте с ИП)(3), °С |
|
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
±2,54; ±3,58 ±(1,04+0,0041); ±(2,08+0,0041) |
|
2(4) |
от -100 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 |
±3,8; ±5,1 ±(1,3+0,00751); ±(2,6+0,00751) | |
|
N |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
±2,54; ±3,58 ±(1,04+0,0041); ±(2,08+0,0041) |
|
2(4) |
от -100 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 |
±3,8; ±5,1 ±(1,3+0,00751); ±(2,6+0,00751) | |
|
Е |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,0041 |
±2,34; ±3,18 ±(0,84+0,0041); ±(1,68+0,0041) |
|
2(4) |
от -100 до +333 включ. св. +333 до +800 |
±2,5 ±0,00751 |
±3,4; ±4,3 ±(0,9+0,00751); ±(1,8+0,00751) | |
|
J |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
±2,29; ±3,08 ±(0,79+0,0041); ±(1,58+0,0041) |
|
2 |
от -40 до +333 включ. св. +333 до +750 |
±2,5 ±0,00751 |
±3,39; ±4,08 ±(0,79+0,00751); ±(1,58+0,00751) |
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры^), °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ(2), °С (для ТП моделей WRN, WRP, WRR, WRQ, WRNK) |
Пределы допускаемой основной абсолютной погрешности измерений температуры ТП модели WRxB(2) (в комплекте с ИП)(3), °С |
|
T |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,0041 |
±0,89; ±1,28 ±(0,39+0,0044); ±(0,78+0,0041) |
|
2(4) |
от -100 до -66 включ. св. -66 до +135 включ. св. +135 до +350 |
±0,015-|t| ±1 ±0,00751 |
±(0,45+0,015^|t|) ±(0,9+0,015-|t|) ±1,45; ±1,9 ±(0,45+0,00754); ±(0,9+0,00751) | |
|
R |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ±(1,0+0,003-(t-1100)) |
±2,6; ±4,2 ±(2,6+0,003-(t-1100)); ±(4,2+0,003-(t-1100)) |
|
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 |
±3,1; ±4,7 ±(1,6+0,00251); ±(3,2+0,00251) | |
|
S |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ±(1,0+0,003-(t-1100)) |
±2,6; ±4,2 ±(2,6+0,003-(t-1100)); ±(4,2+0,003-(t-1100)) |
|
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 |
±3,1; ±4,7 ±(1,6+0,00251); ±(3,2+0,00251) | |
|
B |
2 |
от +600 до +1600 включ. |
±0,00251 |
±(1,0+0,00251); ±(2,0+0,00251) |
|
3 |
от +600 до +800 включ. св. +800 до +1600 |
±4,0 ±0,0051 |
±5,0; ±6,0 ±(1,0+0,0051); ±(2,0+0,0051) |
Примечания:
(1) Рабочий диапазон измерений температуры и класс допуска конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется
конструктивным исполнением ТП и приведен в паспорте на изделие;
(2) Где t - значение измеряемой температуры, °С;
(3) Информация приведена в паспорте на ТП;
(4) В соответствии с технической документацией изготовителя класс 2 нормируется от нижнего предела диапазона измерений температуры, равного минус 100 °С.
аблица 6 - Пределы допускаемой дополнительной погрешности ТП модели WRxB
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к нормирующему значению(1)) погрешности ТП, вызванной отклонением температуры окружающей среды от нормальных условий (от +18 до +22 °С) в рабочем диапазоне температур, %/1 °C |
±0,004 |
|
(1) Разность между максимальным и минимальным значениями диапазона измерений. | |
Таблица 7 - Технические характеристики ТП
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП (при напряжении 500 В и температуре окружающей среды от +15 до +25 °С и относительной влажности от 30 до 80 %), МОм, не менее |
1000 |
|
Диаметр монтажной части, мм |
от 1 до 90 |
|
Длина монтажной части ТП(1), мм |
от 5 до 20000 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность, % |
от -52 до +60 от 5 до 90 |
|
Масса, кг, не более |
30 |
|
Маркировка взрывозащиты(2) |
1Ex db IIC T4...T1 Gb X Ex tb IIIC T135°C...T440°C Db X 0Ex ia IIC T4...T1 Ga X Ex ia IIIC T200 135°C...T200 440°C Da X |
|
Степень защиты оболочки по ГОСТ 14254-2015(2) |
IP66 |
|
Примечания: (1) - и более, по специальному заказу; - не менее десяти диаметров (кроме ТП полного погружения); - для ТП с верхним пределом диапазона измерений св.+700 °С до +1200 °С включ.: не менее 150 мм; - для ТП с верхним пределом диапазона измерений св.+1200 °С: не менее 250 мм; (2) - только для ТП моделей WRN, WRNB, WRP, WRQ, WRR. | |
Таблица 8 - Показатели надежности ТП
|
Наименование характеристики |
Значение |
|
Средний срок службы ТП, лет, не менее |
10 |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее: - для ТП c НСХ типа «К», «N», «J», «E», «T» - в рабочем диапазоне до +300 °С; |
55000 |
|
- в рабочем диапазоне св. +300 °С до +800 °С; |
40000 |
|
- в рабочем диапазоне св. +800 °С |
20000 |
|
- для ТП c НСХ типов «R», «S», «В» |
20000 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 9 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
WR (1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз.(2) |
|
Защитная гильза |
- |
1 шт. (3) |
|
Примечания: (1) - исполнение в соответствии с заказом; (2) - может поставляться на каждый ТП или на партию по заказу потребителя; (3) - по дополнительному заказу. | ||
Сведения о методах измерений
приведены в разделе «Проведение измерений» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Стандарт предприятия изготовителя «Anhui Tiankang (Group) Shares Co., Ltd.», Китай
