Ключи моментные предельные Werka
Номер в ГРСИ РФ: | 92951-24 |
---|---|
Категория: | Ключи моментные |
Производитель / заявитель: | WERKA CO., LTD, КНР |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Ключи моментные предельные Werka (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 92951-24 |
Наименование | Ключи моментные предельные |
Модель | Werka |
Срок свидетельства (Или заводской номер) | 22.08.2029 |
Производитель / Заявитель
Werka Co., Ltd, КНР
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Актуальность информации | 01.09.2024 |
Поверители
Скачать
92951-24: Описание типа | Скачать | 197.9 КБ | |
92951-24: Методика поверки | Скачать | 950.9 КБ |
Описание типа
Назначение
Ключи моментные предельные Werka (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки c фиксатором и головки. Для установки требуемых значений крутящего момента силы ключи модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860 имеют основную и нониусную шкалы, расположенные на рукоятке, а ключи модификаций Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860 нанесенные на корпус основную и на рукоятку нониусную шкалы. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Головки ключей имеют два варианта исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором для модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260 и в виде головки с внутренним прямоугольным отверстием под сменные насадки для модификаций Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860.
Ключи выпускаются в 16 модификациях: Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860, Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860, которые отличаются диапазоном, ценой деления шкалы, габаритными размерами, массой, типом головки.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в цифровом формате нанесен на корпус методом гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных Werka с местом указания заводского
номера представлены на рисунках 1 - 4.
Место указания заводского номера
![](https://all-pribors.ru/images/ot/24/92951-24-1.jpg)

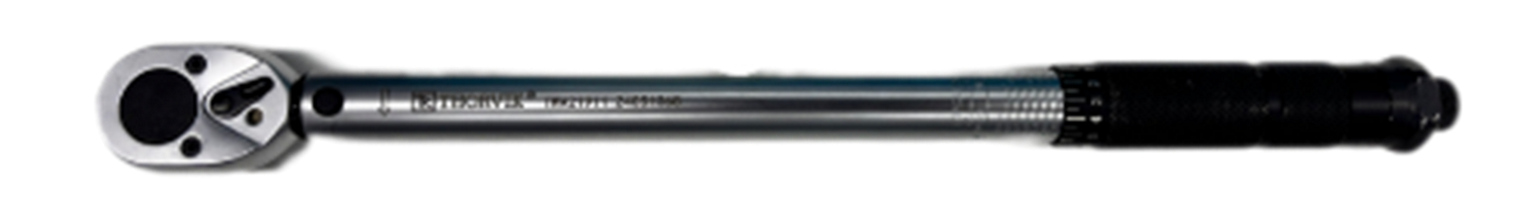

Рисунок 1 - Общий вид ключей моментных предельных Werka модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260
Место указания з аводского номера
![](https://all-pribors.ru/images/ot/24/92951-24-2.jpg)
Рисунок 2 - Общий вид ключей моментных предельных Werka модификаций Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860
Место указания заводского номера
![](https://all-pribors.ru/images/ot/24/92951-24-3.jpg)
Рисунок 3 - Общий вид ключей моментных предельных Werka модификаций Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260
Место указания заводского номера
![](https://all-pribors.ru/images/ot/24/92951-24-4.jpg)
Рисунок 4 - Общий вид ключей моментных предельных Werka
модификаций Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860
Технические характеристики
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
Werka 9202-1405 |
от 5 до 25 |
0,2 |
±4 |
Werka 9202-3820 |
от 20 до 100 |
1 | |
Werka 9202-1240 |
от 40 до 200 |
1 | |
Werka 9202-1260 |
от 60 до 340 |
2 | |
Werka 9203-1210 |
от 10 до 50 |
0,5 | |
Werka 9203-1220 |
от 20 до 100 |
1 | |
Werka 9203-1840 |
от 40 до 200 |
1 | |
Werka 9203-1860 |
от 60 до 340 |
2 | |
Werka 9200-1405 |
от 5 до 25 |
0,1 | |
Werka 9200-3820 |
от 20 до 100 |
0,5 | |
Werka 9200-1240 |
от 40 до 200 |
1 | |
Werka 9200-1260 |
от 60 до 340 |
2 | |
Werka 9201-1205 |
от 5 до 25 |
0,1 | |
Werka 9201-1220 |
от 20 до 100 |
0,5 | |
Werka 9201-1840 |
от 40 до 200 |
1 | |
Werka 9201-1860 |
от 60 до 340 |
2 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата, внутреннего прямоугольника, мм (дюйм) |
Габаритные размеры (Длина), мм, не более |
Масса, кг, не более |
Werka 9202-1405 |
6,35 (1/4) |
323 |
0,75 |
Werka 9202-3820 |
9,52 (3/8) |
400 |
1,00 |
Werka 9202-1240 |
12,70 (1/2) |
517 |
1,50 |
Werka 9202-1260 |
12,70 (1/2) |
620 |
1,75 |
Werka 9203-1210 |
9x12 |
356 |
0,85 |
Werka 9203-1220 |
9x12 |
356 |
0,90 |
Werka 9203-1840 |
14x18 |
472 |
1,30 |
Werka 9203-1860 |
14x18 |
572 |
1,65 |
Werka 9200-1405 |
6,35 (1/4) |
245 |
0,40 |
Werka 9200-3820 |
9,52 (3/8) |
410 |
0,90 |
Werka 9200-1240 |
12,70 (1/2) |
520 |
1,60 |
Werka 9200-1260 |
12,70 (1/2) |
610 |
1,80 |
Werka 9201-1205 |
9x12 |
230 |
0,85 |
Werka 9201-1220 |
9x12 |
370 |
1,10 |
Werka 9201-1840 |
14x18 |
487 |
1,25 |
Werka 9201-1860 |
14x18 |
577 |
1,75 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Ключ моментный предельный |
Werka |
1 шт. |
Футляр пластиковый |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8:
- «Порядок работы» «Ключи моментные предельные Werka мод. Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, 9 Werka 203-1860. Руководство по эксплуатации»;
- «Порядок работы» «Ключи моментные предельные Werka мод. Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794;
«Стандарт предприятия. Ключи моментные предельные Werka. Модификации: Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860, Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860 производства Werka Co., Ltd, КНР».
