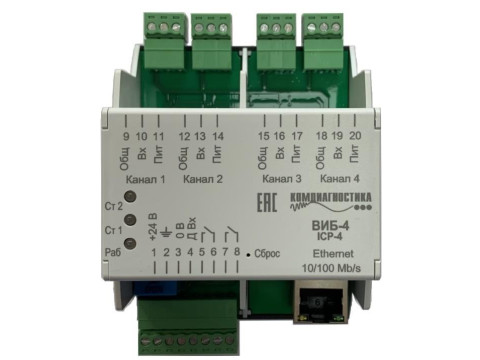

Системы измерительные вибрационного контроля ВИБ-4
| Номер в ГРСИ РФ: | 93016-24 |
|---|---|
| Производитель / заявитель: | ООО "Комдиагностика", г. Оренбург |
Системы измерительные вибрационного контроля ВИБ-4 (далее - ВИБ-4) предназначены для измерений напряжения постоянного и переменного тока, преобразования результатов измерений в значения виброперемещения, виброскорости и виброускорения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 93016-24 | ||||||
| Действует | по 27.08.2029 | ||||||
| Наименование | Системы измерительные вибрационного контроля | ||||||
| Модель | ВИБ-4 | ||||||
| Приказы |
№1435 от
14.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№1458 от
23.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3ca1e10c-8c1a-2463-38d8-3388666d5f84 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Комдиагностика», РОССИЯ, 117105, г. Москва, Варшавское ш., д. 5, к. 4
Поверка
| Методика поверки / информация о поверке |
МП 204/3-08-2024 Государственная система обеспечения единства измерений. Системы измерительные вибрационного контроля ВИБ-4. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 02.08.2026 |
Поверители
Скачать
|
93016-24: Описание типа
2024-93016-24.pdf
Файл устарел
|
Скачать | 405.9 КБ | |
|
93016-24: Методика поверки
2024-mp93016-24.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
93016-24: Описание типа
2025-93016-24.pdf
Файл устарел
|
Скачать | 4 MБ | |
|
93016-24: Описание типа
2025-93016-24-1.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
93016-24: Методика поверки
МП 204/3-08-2024
2024-mp93016-24-1.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
93016-24: Описание типа
2025-93016-24-2.pdf
|
Скачать | 1.4 MБ | |
|
93016-24: Описание типа
2025-93016-24-3.pdf
|
Скачать | 4 MБ | |
|
93016-24: Описание типа
2026-93016-24.pdf
|
Скачать | 1.6 MБ | |
|
93016-24: Методика поверки
МП 204/3-08-2024
2024-mp93016-24-2.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Системы измерительные вибрационного контроля ВИБ-4 (далее - ВИБ-4) предназначены для измерений напряжения постоянного и переменного тока, преобразования результатов измерений в значения виброперемещения, виброскорости и виброускорения.
Описание
Принцип действия ВИБ-4 основан на аналого-цифровом преобразовании и последующей обработке входных электрических сигналов с возможностью передачи полученной информации в цифровом виде для дальнейшего анализа с использованием внешних персональных компьютеров (далее - ПК) или информационных систем.
Конструктивно ВИБ-4 состоят из одного или нескольких функционально завершенных узлов (далее - модулей), каждый из которых является самостоятельным изделием. Управление режимами работы модулей и обмен информацией с внешними устройствами производится в цифровом виде посредством интерфейса Ethernet.
В зависимости от назначения ВИБ-4 комплектуются следующими модулями:
- модули измерительные ICP предназначены для измерений напряжения постоянного тока, измерений напряжения переменного тока (при наличии постоянной составляющей положительной полярности);
- модули измерительные NPS предназначены для измерений напряжения постоянного тока и напряжения переменного тока (при наличии постоянной составляющей отрицательной полярности);
- модули исполнительные REL предназначены для управления электрическими цепями;
- модули коммутационные SWITCH предназначены для обеспечения взаимодействия модулей, входящих в состав ВИБ-4, с внешними устройствами и между собой;
- модули доступа NET предназначены для обеспечения авторизованного доступа к ВИБ-4 и обмена информацией между ВИБ-4 и внешними устройствами.
Модули измерительные ICP выпускаются в модификациях ICP-4, ICP-4-1, ICP-10, ICP-10-1, отличающихся значением силы постоянного тока для питания ICP-датчиков и верхней границей диапазона частот измеряемого напряжения переменного тока.
Модули измерительные NPS выпускаются в модификациях NPS, NPS-1, отличающихся верхней границей диапазона частот измеряемого напряжения переменного тока.
Модули доступа NET выпускаются в модификациях NET-B, NET-M, NET-W, отличающихся количеством портов USB, HDMI и наличием встроенного модуля Wi-Fi.
Заводской номер в виде буквенно-цифрового кода наносится на корпус модуля методом наклейки.

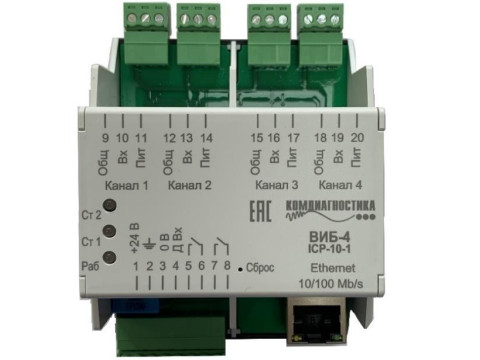

Общий вид ВИБ-4 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 9. Нанесение знака поверки на ВИБ-4 не предусмотрено.
Место нанесения знака утверждения типа
Канал 3 / Канал 4
ERL/ КА
Ст 2
КОМДИАГНОСТИКА
ВИБ-4
ICP-4
Ethernet 10/100 Mb/s |
12 13 14 q х t Ю CD с О
Канал 2
9 10 11
1 О £ о
Канал 1
■° X 1 2
1 2 3 4 5 6 7 8 Сброс

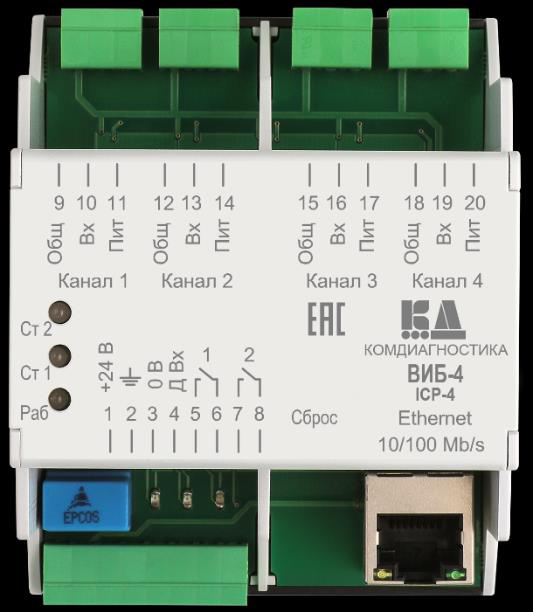

Рисунок 1 - Общий вид модуля измерительного ICP модификаций ICP-4 и ICP-4-1 с указанием места нанесения знака утверждения типа

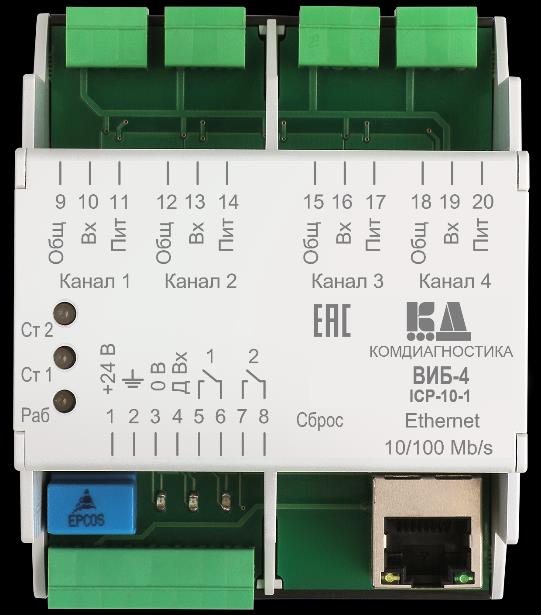

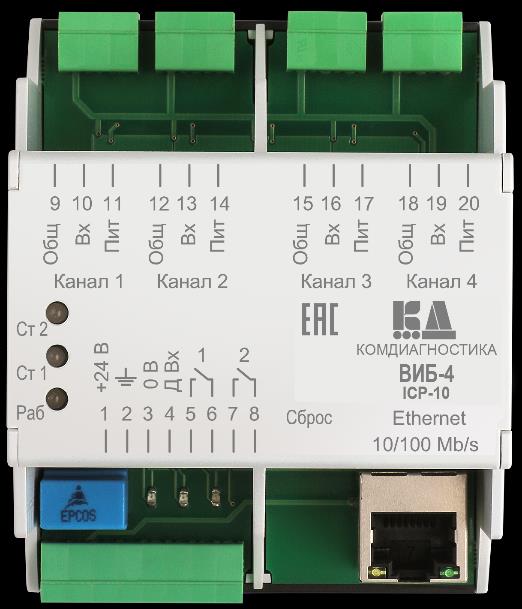

1АГ10СТИ1А
1213 14
Канал 3
Ст 2
1 2 3 4 5 6,
Сброс
15 16 17
3 Я 1
ВИБ-4
ICP-10-1
Ethernet 10/100 Mb/s
9 10 11 g х t ю “> с О
Канал 1
О Канал 2
18 19 20
3 £ S о с
Канал 4
Место нанесения знака утверждения типа

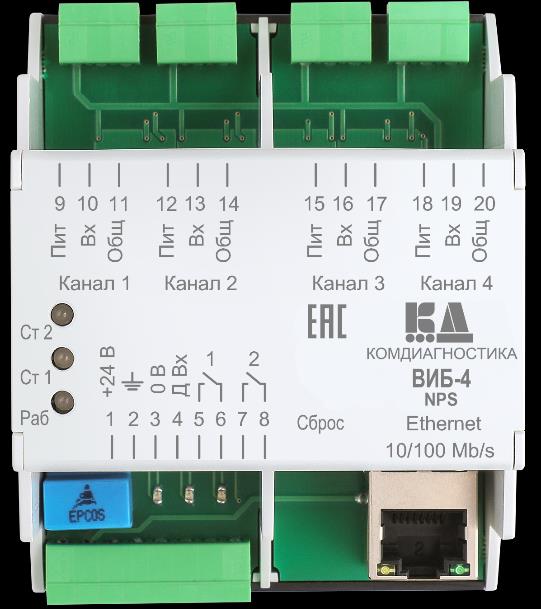

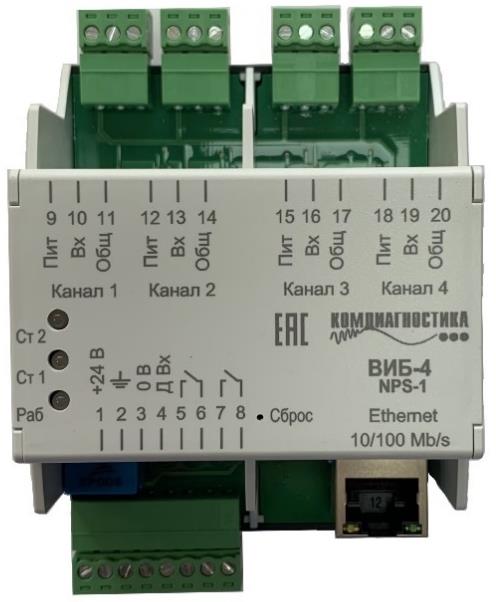

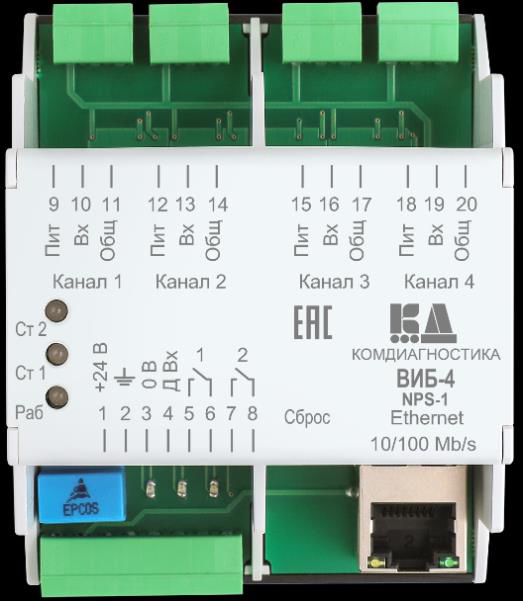

Рисунок 3 - Общий вид модулей измерительных NPS модификаций NPS и NPS-1 с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа

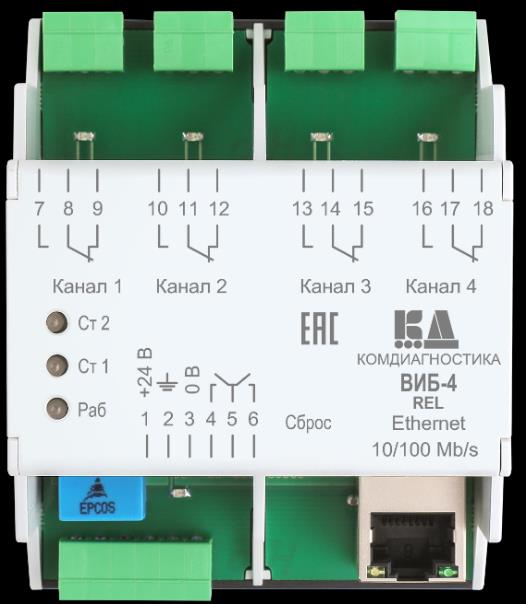

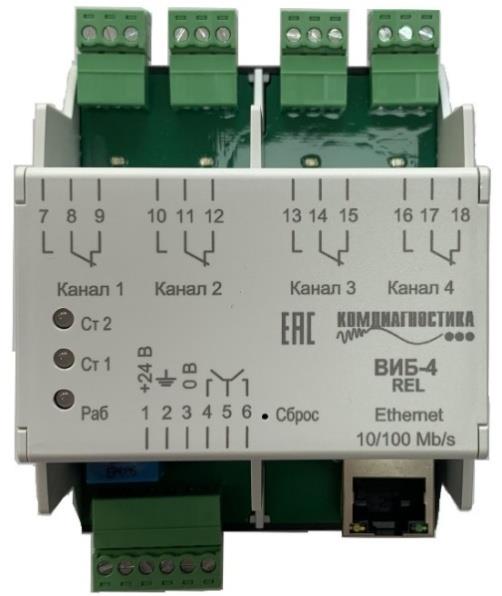

Рисунок 4 - Общий вид модуля исполнительных REL с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа

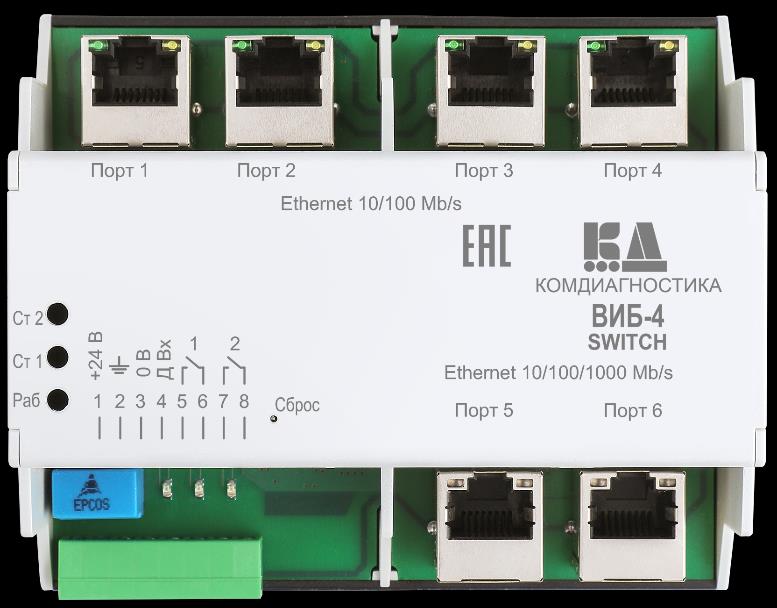

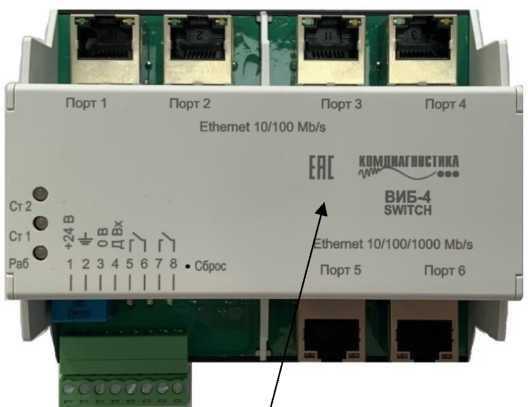

Рисунок 5 - Общий вид модуля коммутационного SWITCH с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа

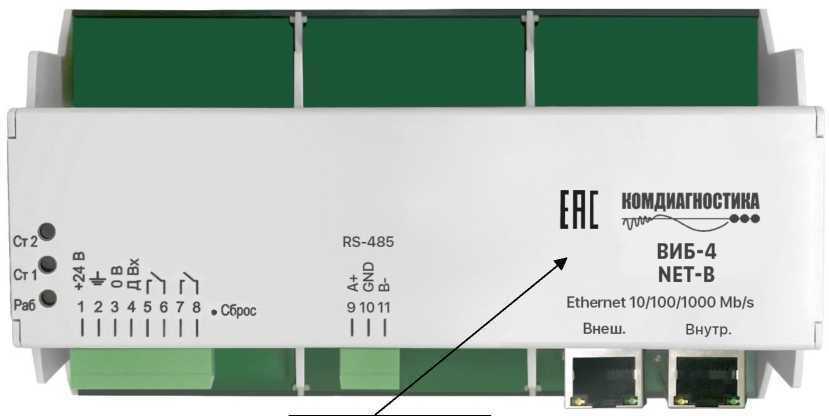

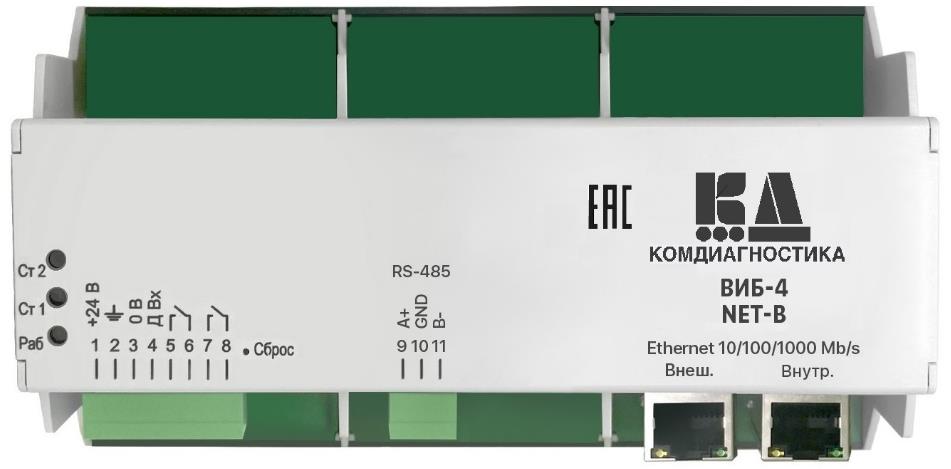

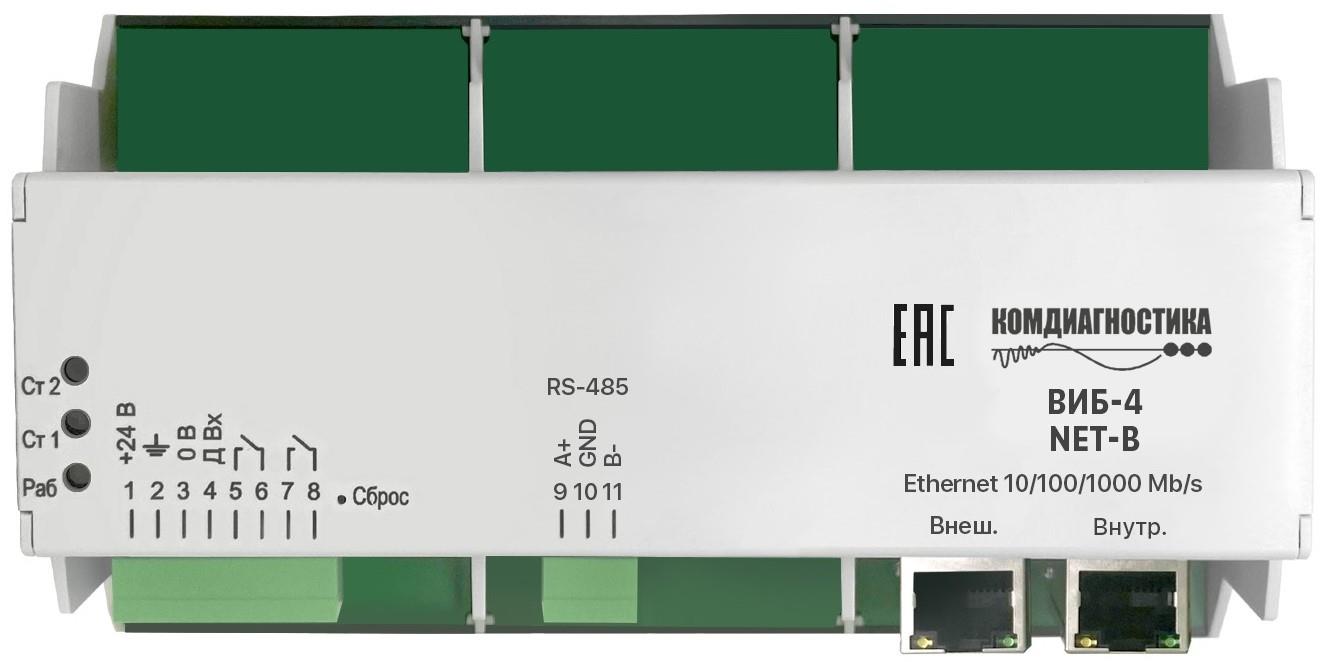

Рисунок 6 - Общий вид модуля доступа NET модификации NET-B с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа

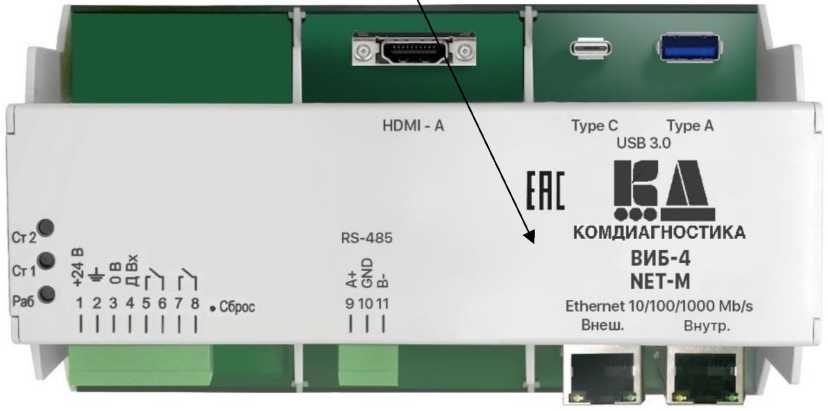

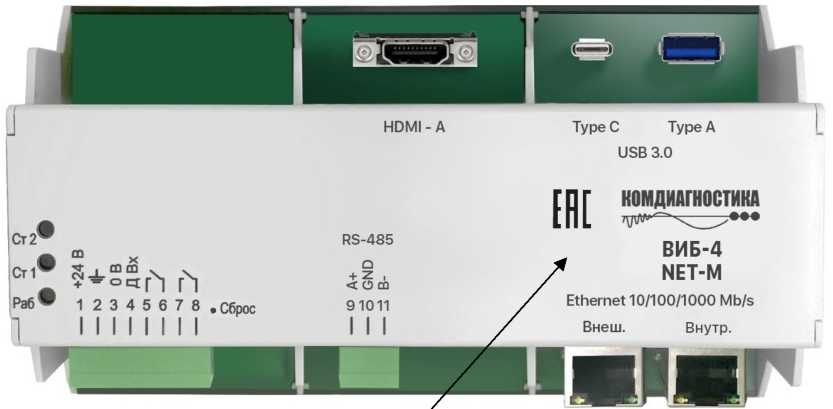

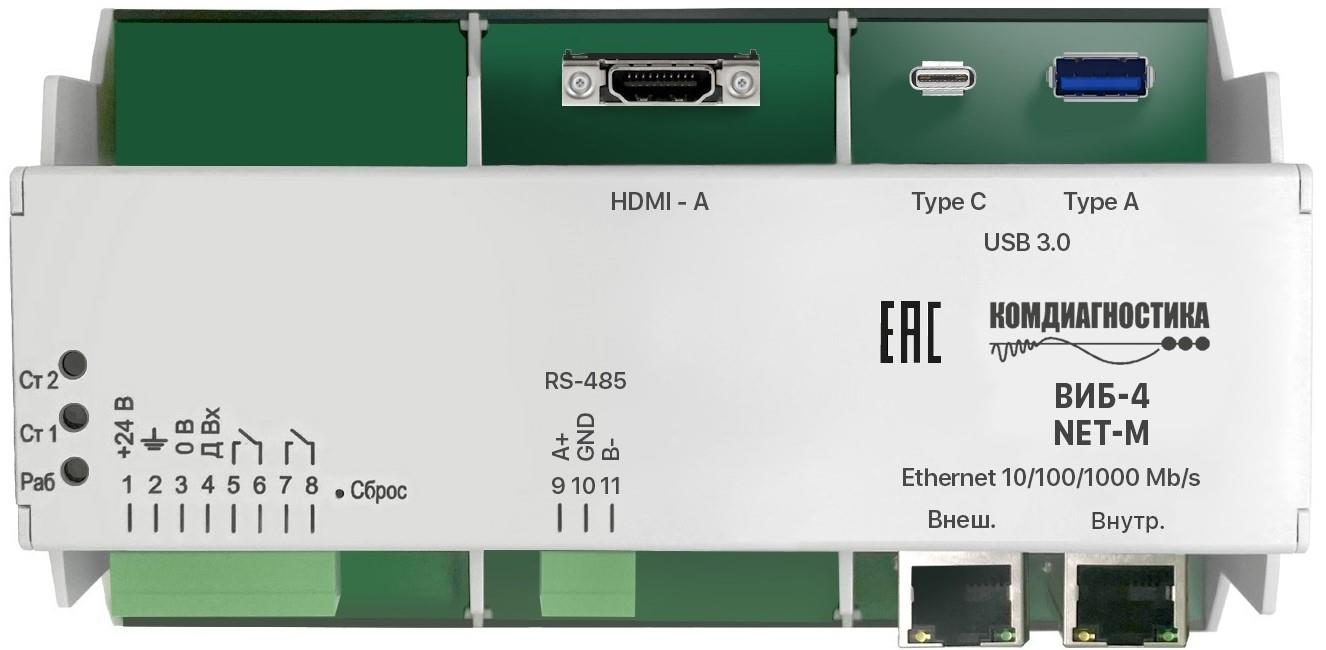

Рисунок 7 - Общий вид модуля доступа NET модификации NET-M с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа

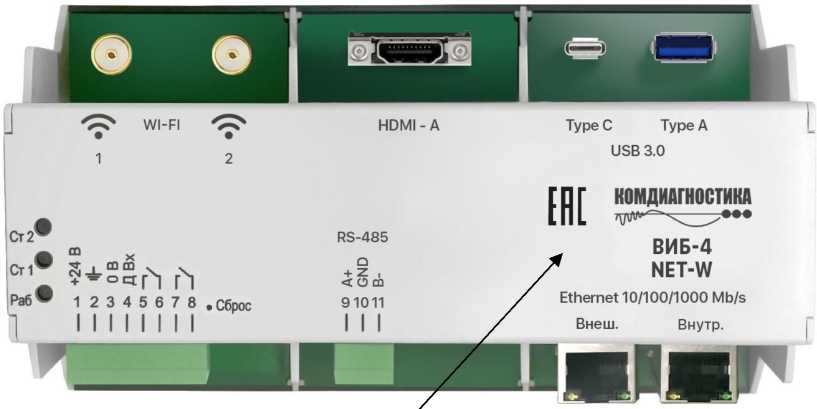

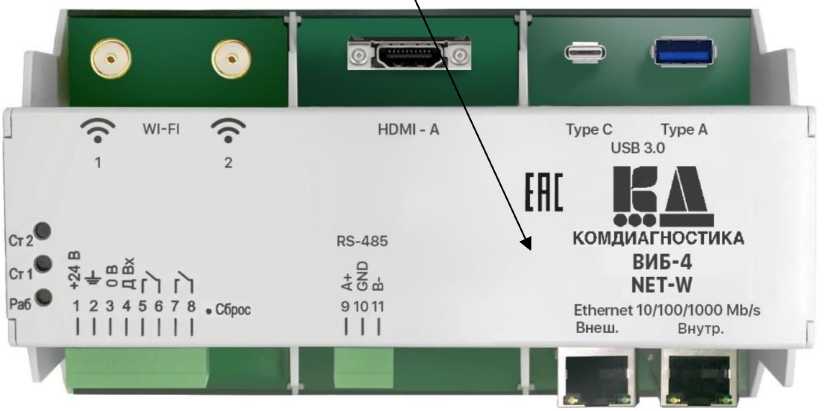

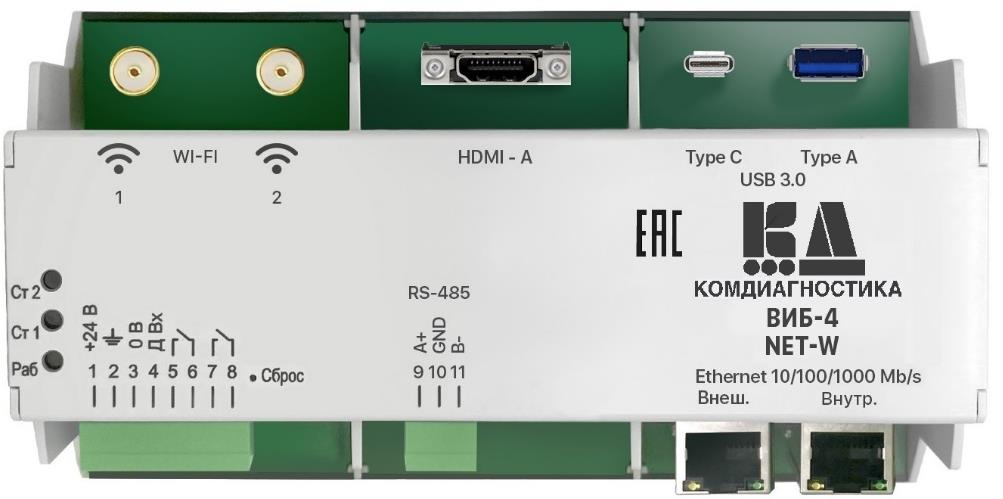

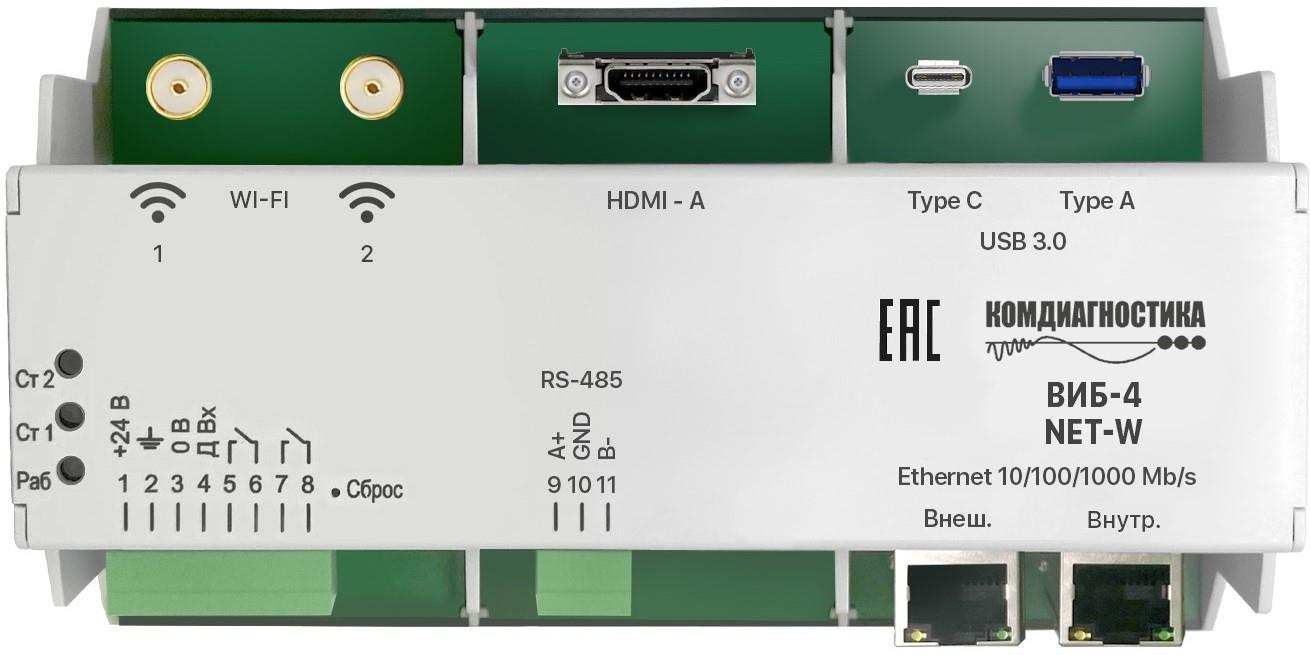

Рисунок 8 - Общий вид модуля доступа NET модификации NET-W с указанием места нанесения знака утверждения типа

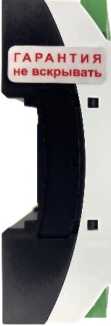

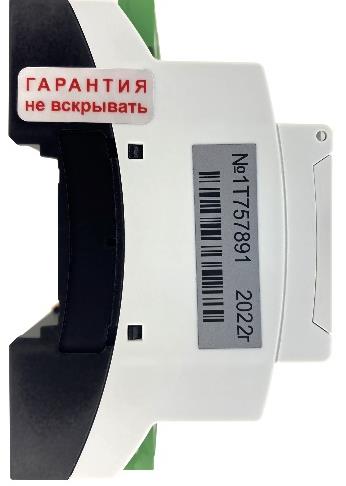

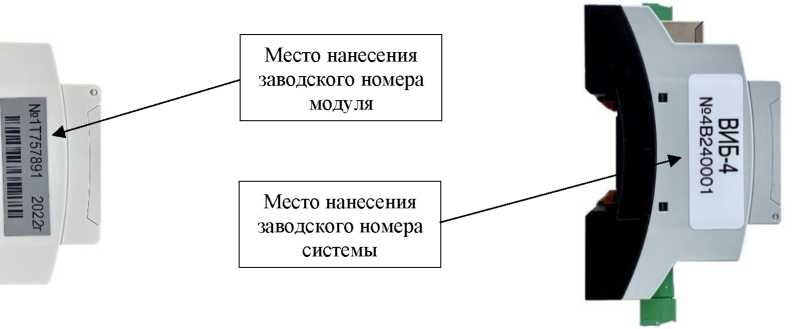

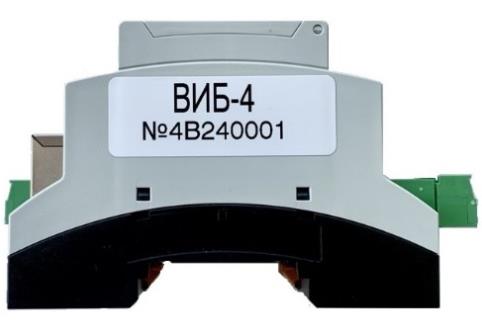

Рисунок 9 - Общий вид ВИБ-4 с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) ВИБ-4 состоит из встроенного и внешнего ПО.
Управление режимами работы ВИБ-4 осуществляется с помощью внешнего программного обеспечения, установленного на ПК. Также внешнее ПО осуществляет функции дистанционной настройки ВИБ-4 и анализа информации. Внешнее ПО является метрологически значимым и обеспечивает выполнение следующих функций:
- управление режимами измерений ВИБ-4;
- измерение и вычисление значений напряжения постоянного и переменного тока;
- преобразование результатов измерений в значения виброперемещения, виброскорости и виброускорения.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
Метрологические характеристики ВИБ-4 нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО ВИБ-4 приведены в таблицах 1 - 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО), не ниже |
0.0.4 |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
VI metr |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модули измерительные ICP | |||
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 20 | ||
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % |
±0,2 | ||
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 10000 Гц для модификаций ICP-4, ICP-10 и от 10 до 40000 Гц для модификаций ICP-4-1, ICP-10-1, В |
от 0,001 до 5 | ||
|
Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификаций ICP-4 и ICP-10, %, в диапазоне частот: - от 10 до 5000 Гц включ. |
± |
1 1 ----X 1 • со о о + со о 1_______________________________________________1 |
1).2) |
|
- св. 5000 до 10000 Гц |
± |
1 1 ----X 1 • со о о + о 1_______________________________________________1 |
1).2) |
|
Наименование характеристики |
Значение | ||
|
Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификаций ICP-4-1 и ICP-10-1, %, в диапазоне частот: - от 10 до 10000 Гц включ. - св. 10000 до 40000 Гц |
± ± |
1 1 1 1 ГО о >■ >■ О UJ + + о о >■ >■ о о 00 00 ■ ■ ---^ч S---^ч ч** ч** 1 1 4---' ч---' |
1).2) 1).2) |
|
Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, мВ/(м^с-2) |
от 0,1 до 10000 | ||
|
Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, В/мм |
от 0,1 до 10000 | ||
|
Диапазон показаний СКЗ виброускорения при использовании подключаемых первичных преобразователей, м/с2 |
от 0,001 до 9999 | ||
|
Диапазон показаний СКЗ виброскорости при использовании подключаемых первичных преобразователей, мм/c |
от 0,1 до 9999 | ||
|
Диапазон показаний СКЗ виброперемещения при использовании подключаемых первичных преобразователей, мкм |
от 0,1 до 9999 | ||
|
Модули измерительные NPS | |||
|
Диапазон измерений напряжения постоянного тока, В |
от -0,1 до -20,0 | ||
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % |
±0,2 | ||
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 10000 Гц для модификации NPS и от 10 до 40000 Гц для модификации NPS-1, В |
от 0,001 до 5 | ||
|
Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификации NPS, %, в диапазоне частот: - от 10 до 10000 Гц включ. - св. 10000 до 40000 Гц |
± ± |
1 1 1 1 о о >■ >■ чО UJ + + о о >■ >■ о о ОО ОО ■ ■ ---^ч S---^ч ч** ч** 1 1 4---' ч---' |
1),2) 1),2) |
|
Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификации NPS-1, %, для диапазона частот: - от 10 до 10000 Гц включ. - св. 10000 до 40000 Гц |
± ± |
1 II 1 ----^ч ----^ч т—1 т—1 1 1 h h о—о— • • со со о о ■ч "ч о о + + со о ■ч "ч о сч |
1),2) 1),2) |
|
Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, мВ/(м^с-2) |
от 0,1 до 10000 | ||
|
Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, В/мм |
от 0,1 до 10000 | ||
|
Диапазон показаний виброперемещения при использовании подключаемых первичных преобразователей, мкм |
от 0,1 до 14100 | ||
|
1) Хк - верхнее значение диапазона измерений среднеквадратического значения напряжения переменного тока; Хк = 5 В. 2) X - значение измеряемого напряжения переменного тока. | |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество модулей в составе ВИБ-4 |
от 1 до 128 |
|
Напряжение питания постоянного тока, В |
от 21,6 до 26,4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25°С, %, не более |
от -40 до +60 80 |
|
Потребляемая мощность модулей, Вт, не более - ICP, NPS, REL - SWITCH - NET |
5 10 16 |
|
Габаритные размеры модулей (длинахширинахвысота), мм, не более: - ICP, NPS, REL - SWITCH - NET |
75х65х100 110x65x100 170x65x100 |
|
Масса модулей, кг, не более: - ICP, NPS - REL, SWITCH - NET |
0,2 0,25 0,35 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус ВИБ-4.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительная вибрационного контроля в составе: |
ВИБ-4 |
1 шт. |
|
- модуль измерительный - модуль измерительный - модуль исполнительный - модуль коммутационный - модуль доступа |
ICP NPS REL SWITCH NET |
Количество определяется при заказе |
|
Паспорт |
КОМД.411713.015 ПС |
1 экз. |
|
Руководство по эксплуатации 1 |
КОМД.411713.015 РЭ |
1 экз. |
|
1 Программное обеспечение доступно на сайте производителя | ||
Сведения о методах измерений
приведены в разделе 6 «Использование по назначению» руководства по эксплуатации КОМД.411713.015 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
КОМД.411713.015 ТУ «Системы измерительные вибрационного контроля ВИБ-4.
Технические условия»
