Устройства многоканальной сигнализации УМС
| Номер в ГРСИ РФ: | 9303-11 |
|---|---|
| Производитель / заявитель: | ООО "Теплоприбор-Сенсор", г.Челябинск |
Для измерений и измерительных преобразований сигналов от термопреобразователей сопротивления в выходной аналоговый сигнал силы постоянного тока, а также контроля температуры объекта, сигнализации обрыва и короткого замыкания термопреобразователя сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 9303-11 |
| Действует | по 22.04.2031 |
| Наименование | Устройства многоканальной сигнализации |
| Модель | УМС |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4ec4d27a-374c-5d21-f465-46a789198360 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 25-0505.004-85 |
| Класс СИ | 34.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 06.03.2014 Изменения в названии организацииВзамен № 9303-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2016 |
| Номер сертификата | 43307 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 293 п. 02 от 06.03.2014Приказ 3822 от 22.07.11 п.07 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»), г. Челябинск; ООО "Теплоприбор-Юнит", г. Челябинск (срок свидетельства: 22.07.2016 г.)
Россия
454057, ул.2-ая Павелецкая, д.36. Тел/факс (353) 724-22-05, т/ф (351) 722-97-82 Тел. 725-75-00, Тел/факс: 725-75-55
Поверка
| Методика поверки / информация о поверке | 2.407.002 РЭ, раздел 6 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 281 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
9303-11: Описание типа
2025-09303-11.pdf
|
Скачать | 582.9 КБ | |
|
9303-11: Методика поверки
2021-mp9303-11.pdf
|
Скачать | 703 КБ |
Описание типа
Назначение
Устройства многоканальной сигнализации УМС (далее - устройства) предназначены для измерений и измерительных преобразований сигналов от термопреобразователей сопротивления в выходной аналоговый сигнал силы постоянного тока, а также контроля температуры объекта, сигнализации обрыва и короткого замыкания термопреобразователя сопротивления.
Описание
Устройства циклически измеряют электрическое сопротивление
от термопреобразователей сопротивления (ТС). Результат измерений индицируется на цифровом табло в градусах Цельсия.
Конструктивно устройство выполнено в прямоугольном корпусе, предназначенном для щитового монтажа. На передней панели находятся цифровое табло, на котором индицируются номер канала и результат измерений, блок переключателей, сигнализирующие светодиоды (светодиод, расположенный справа от табло, сигнализирует об обрыве или коротком замыкании датчика, остальные светодиоды сигнализируют о выходе измеренного значения за зону уставок). На задней панели расположены разъёмы внешних подключений. Значение величин уставок предупредительной световой сигнализации, тип ТС и границы диапазона измерений устанавливаются с помощью переменных резисторов, расположенных на лицевой панели, и соответствующих перемычек.
Устройства выпускаются двух модификаций, отличающихся видом сигнализации: УМС3 - трёхпозиционная сигнализация, УМС4 - аварийно-предупредительная.

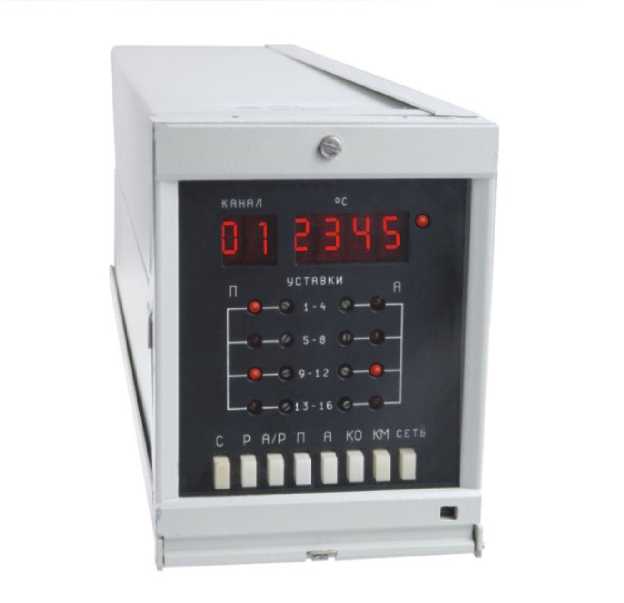

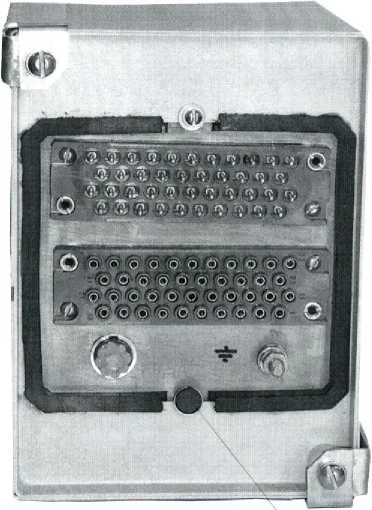

Фотография общего вида приведена на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 1 - Фотография общего вида
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место нанесения пломбировки
Технические характеристики
|
Входной сигнал |
Диапазон входного сигнала (диапазон измерений) |
Диапазон выходного сигнала |
Пределы допускаемой основной приведённой погрешности в режиме: | |
|
измерения и преобразования |
сигнализации | |||
|
Сигналы от термопреобразователей сопротивления 50М, 100М |
от 39 до 186 Ом (от минус 50 до + 150 °С; от 0 до 200 °С) |
0 - 5 мА |
± 0,5 % |
± 0,6 % |
|
Сигналы от термопреобразователей сопротивления 50П, 100П |
от 40 до 381 Ом (от минус 50 до + 150 °С; от 0 до 200 °С; от 0 до 800 °С) | |||
|
Примечание - За нормирующее значение принимают разность верхнего и нижнего пределов диапазона измерений, выраженную в градусах Цельсия. | ||||
Зона возврата устройств по сигнализации не превышает абсолютного значения предела допускаемой основной погрешности сигнализации.
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий применения на каждые 10 °С не превышают половины пределов допускаемой основной погрешности в соответствующем режиме работы устройства.
Пределы допускаемой дополнительной погрешности устройства при изменении напряжения питания силовой цепи устройства на плюс 10 % и минус 15 % от номинального значения не превышают половины абсолютного значения предела допускаемой основной погрешности.
Число подключаемых ТС от 1 до 16.
Рабочие условия применения:
|
- температура окружающего воздуха |
от 5 до 50 °С |
|
- относительная влажность воздуха |
до 80 % без конденсации влаги (исполнение УХЛ4.2) |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Температура транспортирования |
от минус 50 до 50 °С |
|
Температура хранения |
от 5 до 40 °С |
|
Габаритные размеры, мм |
120 х 160 х 305 |
|
Масса, не более, кг |
6,5 |
Напряжение питания от сети переменного тока напряжением (220 +10 %-15 %) В, частотой (50 ± 1) Гц
Мощность, не более, ВА 20
Средний срок службы, не менее, лет 10
Знак утверждения типа
наносится методом термотрансфертной печати на паспортную табличку, укрепленную на шасси прибора, и на титульные листы эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят:
- прибор 1 шт.
- руководство по эксплуатации 1 экз.
- паспорт 1 экз.
- комплект запасных частей, инструмента и принадлежностей *
* Согласно ведомости ЗИП
Сведения о методах измерений
содержатся в руководстве по эксплуатации 2.407.002 РЭ.
Нормативные документы
ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля технологических процессов. Общие технические условия;
ТУ 25-0505.004-85 Устройства многоканальной сигнализации УМС. Технические условия.
