Счетчики электрической энергии многофункциональные СЕ
| Номер в ГРСИ РФ: | 93548-24 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ОАО "Концерн Энергомера", г.Ставрополь |
Счетчики электрической энергии многофункциональные СЕ (далее по тексту -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз (для трехфазного исполнения), коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93548-24 |
| Наименование | Счетчики электрической энергии многофункциональные |
| Модель | СЕ |
| Срок свидетельства (Или заводской номер) | 21.10.2029 |
Производитель / Заявитель
Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), г. Ставрополь
Поверка
| Межповерочный интервал / Периодичность поверки | 10 лет - для классов точности 0,2S, 0,5S и 0,5; 16 лет - для классов точности 1 и 2 |
| Найдено поверителей | 1 |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 93548-24: Описание типа | Скачать | 682.9 КБ | |
| 93548-24: Методика поверки | Скачать | 3.8 MБ |
Описание типа
Назначение
Счетчики электрической энергии многофункциональные СЕ (далее по тексту -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз (для трехфазного исполнения), коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Описание
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчики имеют в своем составе микроконтроллер, АЦП, датчики тока и напряжения, энергонезависимую память данных и встроенные часы реального времени.
Счетчики оснащены, в зависимости от исполнения:
- оптическим интерфейсом в соответствии с ГОСТ IEC 61107-2011;
- датчиком магнитного поля;
- детектором ВЧ электромагнитного поля;
- ЖКИ (за исключением сплит-счетчиков);
- подсветкой ЖКИ (при наличии ЖКИ);
- кнопками управления (за исключением сплит-счетчиков);
- возможностью подключения сменного модуля связи;
- электронной пломбой отсека сменного модуля связи;
- электронной пломбой кожуха счетчика;
- электронной пломбой крышки зажимов;
- реле управления нагрузкой (для счетчиков непосредственного включения);
- блокиратором реле управления нагрузкой (для счетчиков непосредственного включения);
- индикатором функционирования счетчика (сеть);
- оптические испытательные выходы;
- электрические испытательные выходы (телеметрия);
- реле управления нагрузкой (для счетчиков непосредственного включения);
- одним или двумя отсеками для установки сменной батареи;
- встроенным литиевым элементом.
Опционально счетчик может быть оснащен одним или несколькими дополнительными встроенными интерфейсами связи согласно таблице 1, а также иметь одну или несколько дополнительных функций согласно таблице 2.
Счетчики могут вести измерения активной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:
|
ф=от |
90° до |
0° |
1 квадрант (A1) |
cos ф=от |
0 до |
1 |
(инд.) | |
|
ф=от |
180° |
до |
90° |
2 квадрант (A2) |
cos ф=от |
- 1 до |
0 |
(емк.) |
|
ф=от |
270° |
до |
180° |
3 квадрант (A3) |
cos ф=от |
0 до |
- 1 |
(инд.) |
|
ф=от |
0° |
до |
- 90° |
4 квадрант (A4) |
cos ф=от |
1 до |
0 |
(емк.) |
Примечание: A1, A2, A3, A4 - условные наименования активной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.
Счетчики могут вести измерения реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:
|
ф=от |
0° до |
90° |
1 квадрант (R1) |
sin ф=от |
0 до |
1 |
(инд.) |
|
ф=от |
90° до |
180° |
2 квадрант (R2) |
sin ф=от |
1 до |
0 |
(емк.) |
|
ф=от |
180° до |
270° |
3 квадрант (R3) |
sin ф=от |
0 до |
- 1 |
(инд.) |
|
ф=от |
270° до |
0° |
4 квадрант (R4) |
sin ф=от |
1 до |
0 |
(емк.) |
Примечание: R1, R2, R3, R4 - условные наименования реактивной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.
В счетчиках предусмотрены два настраиваемых канала учета активной энергии с условными наименованиями:
«A+» - прямое направление, расход, потребление, импорт.
«A-» - обратное направление, приход, отдача, экспорт.
В зависимости от настройки, накопление активной энергии выполняется по следующим алгоритмам:
1. «Двунаправленный учет»
A+ =A1+A4
A- =A2+A3
2. «Однонаправленный учет» (накопление по модулю)
A+ =A1+A2+A3+A4
A- =0
Счетчик в зависимости от исполнения измеряет следующие параметры:
- активная электроэнергия в двух направлениях (приём, отдача);
- реактивная электроэнергия в двух направлениях (положительная, отрицательная);
- напряжение фазное;
- напряжение линейное (для трехфазных счетчиков);
- ток (для каждой фазы);
- ток в нулевом проводе (при наличии датчика тока в нейтральном канале);
- частота сети;
- активная, реактивная и полная мощность (для каждой фазы и суммарная величина);
- коэффициент активной мощности (cos ф);
- соотношение реактивной и активной мощности (tg ф);
- небаланс токов в фазных и нулевом канале (при наличии датчика тока в нейтральном канале).
В зависимости от исполнения, счетчик измеряет и контролирует следующие показатели качества электроэнергии (далее - ПКЭ) в соответствии с классом «S» характеристик процесса измерений по ГОСТ 30804.4.30-2013:
- положительное и отрицательное отклонение напряжения в точке измерения электрической энергии;
- отклонение частоты, диапазон измерения частоты от 47,5 до 52,5 Гц;
- перенапряжения;
- провалы напряжения;
- прерывания напряжения;
- коэффициент несимметрии напряжений по обратной последовательности.
Счетчик фиксирует нарушения следующих контролируемых ПКЭ за настраиваемый интервал времени:
- события нарушения параметра отклонения напряжения;
- события нарушения параметра отклонения частоты;
- события нарушения параметра коэффициент несимметрии напряжений по обратной последовательности;
- события перенапряжения: фаза(ы), дата/время начала и окончания перенапряжения, длительность перенапряжения и максимальное значение напряжения при перенапряжении;
- события провала напряжения: фаза(ы), дата/время начала и окончания провала напряжения, длительность провала напряжения и минимальное значение напряжения при провале напряжения;
- события прерывания напряжения: дата/время начала и окончания прерывания напряжения, длительность прерывания напряжения.
Счетчик фиксирует нарушения следующих контролируемых ПКЭ за расчетный период:
- суммарную продолжительность положительного и отрицательного отклонения напряжения в точке измерения электрической энергии.
Счетчик фиксирует нарушения следующих индивидуальных ПКЭ за расчетный период:
- суммарную продолжительность времени превышения положительного и отрицательного отклонения уровня напряжения в точке измерения электрической энергии;
- количество фактов положительного отклонения напряжения в точке измерения электрической энергии.
Счетчик обеспечивает разграничение доступа и регистрации событий информационной безопасности.
Счетчик обеспечивает формирование профиля принятой и отданной активной и реактивной энергии (мощности) с программируемым интервалом времени интегрирования в диапазоне от 1 до 60 мин (из ряда 1, 5, 15, 30, 60 минут, в зависимости от исполнения ряд может быть расширен) и периодом хранения не менее 90 суток (при времени интегрирования 30 минут). Счетчик должен обеспечивать глубину хранения профиля для 60-ти минутных интервалов времени не менее 180 суток.
Счетчик обеспечивает формирование профиля значений активной и реактивной электрической энергии (прием, отдача) нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток с циклической перезаписью, глубина хранения не менее 123 суток.
Счетчик обеспечивает формирование профиля значений активной и реактивной электроэнергии (приём, отдача) нарастающим итогом, а также запрограммированных параметров на начало текущего расчетного периода.
Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.
Счетчики ведут измерение и учет потребленной или потребленной и отпущенной активной и реактивной (R+ и R—) электрической энергии суммарно и по тарифам, указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.
Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:
- количества только потребленной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
- количества только потребленной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно по каждой фазе.
Счетчики обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, фактов вскрытий клеммой крышки и корпуса, результатов самодиагностики, отклонений параметров сети и отклонений показателей качества электроэнергии, индивидуальных параметров
электроснабжения.
Для обмена информацией по оптическому интерфейсам, в зависимости от исполнения счетчика, могут использоваться протоколы DLP, SMP, Mod-BUS, а также протоколы соответствущие стандартам: IEC 62056 (DLMS/COSEM) (спецификация СПОДЭС, IDIS, CAS), МЭК 60870-5-104-2004, МЭК 61850, ПИРС.
Счётчик в зависимости от исполнения обеспечивает ведение журналов событий с общим количеством записей не менее 500 записей.

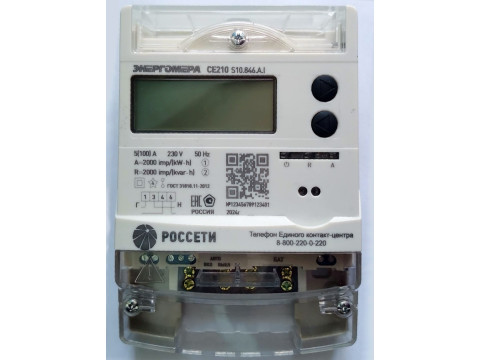

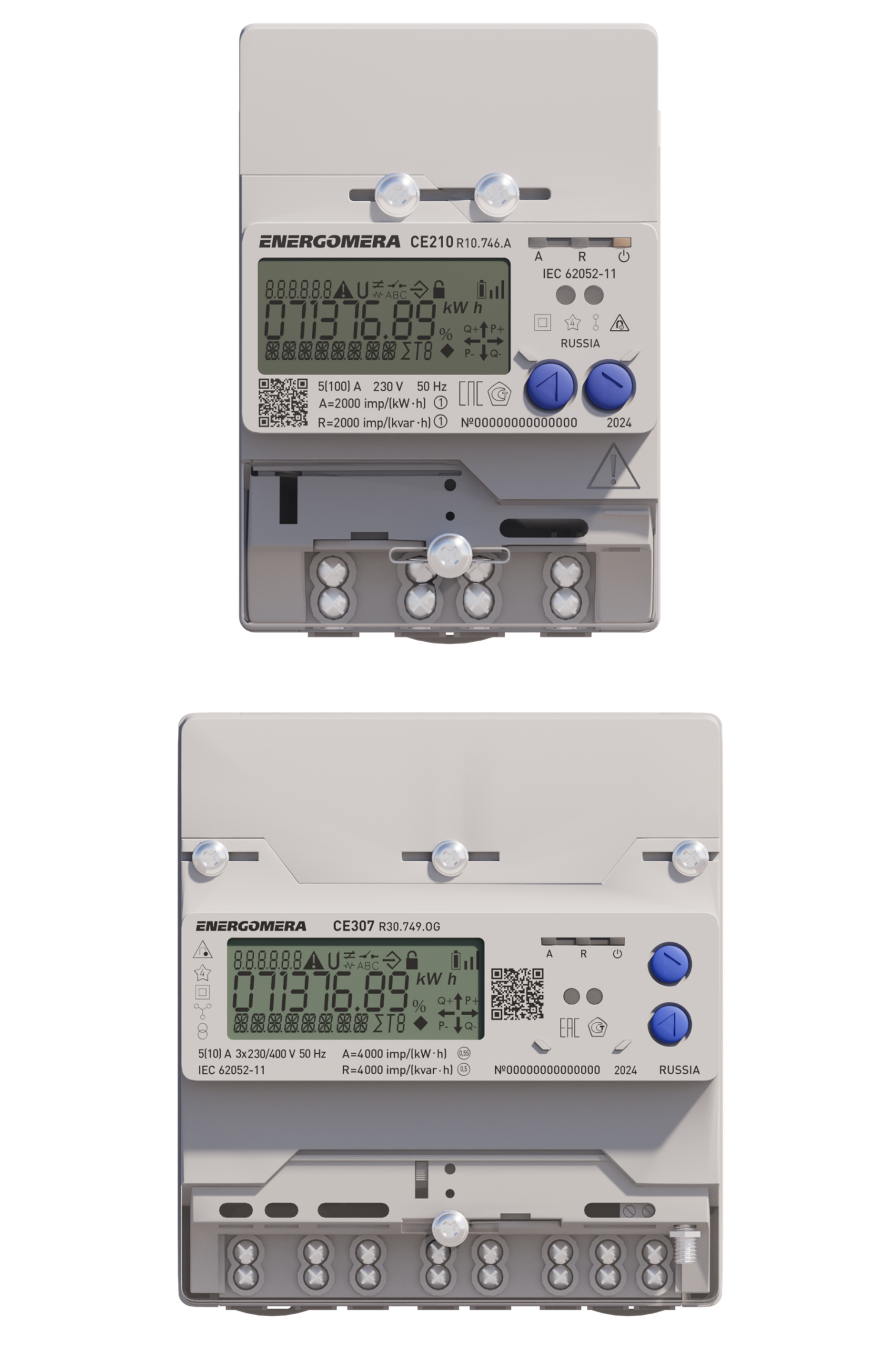

Внешний вид счетчиков приведен на рисунках 2 - 7, с приведением мест
пломбирования поверителя (ПП), мест пломбирования электроснабжающей организации (ЭО), мест нанесения знака утверждения типа, мест нанесения заводского номера счетчика.
Заводской номер наносится на корпус счетчиков лазерной гравировкой в виде цифрового кода.
Знак поверки наносится на пломбу в виде оттиска знака поверки навешиваемую или устанавливаемую в местах, указанных на рисунках 2 - 7, а также в паспорта.
Структура условного обозначения приведена на рисунке 1.
CE ХХХ
XXX .
X . XXX.
XXX XXX
Обозначение дополнительных особенностей, не относящихся к метрологическим характеристикам.
(обозначение согласно руководству по эксплуатации).
Дополнительные функции в соответствии с таблицей
Установленные интерфейсы связи в соответствии с таблицей 1.
Количество измерительных элементов (для 3 эл. трехфазного - не указывается).
Код диапазона токов
Номинальный/базовый (максимальный):
3 - 5 (10) А;
6 - 5 (100) А;
9 - 5 (80) А.
Код номинального напряжения: 0 - 57,7В и 3x57,7/100;
4 - 230В и 3x230/400.
Код класса точности по активной/реактивной энергии:
4 - 0,2S/0,5;
5 - 0,5S/0,5;
6 - 0,5S/1,0;
7 - 1,0/1,0;
8 - 1,0/2,0.
Тип и номер корпуса:
S10 - для однофазного счетчика для крепления на 3 точки (на стену);
C10 - для однофазного счетчика для сплит счетчиков;
R10 - для однофазного счетчика для крепления на DIN-рейку;
S30 - для трехфазного счетчика для крепления на 3 точки (на стену);
C30 - для трехфазного счетчика для сплит счетчиков;
10 - Номер модели.
Количество фаз:
2 - Однофазный счетчик;
3 - Трехфазный счетчик.
Таблица 1 - Обозначение установленных интерфейсов связи
|
Обозначение |
Интерфейс связи |
|
A |
RS485 |
|
Bx |
Bluetooth (BLE), где х - вариант антенны (нет символа - встроенная, 1 -внешняя, 2 - встроенная и внешняя) |
|
C |
Картоприемник |
|
E |
Ethernet |
|
F |
FLASH карта |
|
Gx |
GSM, где х - вариант антенны (нет символа - встроенная, 1 - внешняя, 2 -встроенная и внешняя) |
|
K |
Клавиатура |
|
Lx |
LoRa, где х - вариант антенны (нет символа - встроенная, 1 - внешняя, 2 -встроенная и внешняя) |
|
M |
MBUS |
|
N |
NFC |
|
P |
PLC |
|
Rx |
Радиоинтерфейс, где х - вариант антенны (нет символа - встроенная, 1 -внешняя, 2 - встроенная и внешняя) |
|
U |
USB |
|
Wx |
Wi-Fi, где х - вариант антенны (нет символа - встроенная, 1 - внешняя, 2 -встроенная и внешняя) |
|
Zx |
ZigBee, где х - вариант антенны (нет символа - встроенная, 1 - внешняя, 2 - встроенная и внешняя) |
Таблица 2 - Обозначение дополнительных функций
|
Обозначение |
Дополнительные функции |
|
D |
Отсутствие в комплекте поставки выносного дисплея для СПЛИТ исполнений |
|
S |
Наличие дискретных выходов (реле сигнализации) |
|
T |
Наличие дискретных импульсных входов с низким напряжением 24В постоянного тока |
|
I |
Наличие дискретных входов с высоким напряжением 230В переменного тока |
123402
5|100|А 230 V 50 Hz
А 2000 imp/lkW hl ,1
R=2000 impflkvar h) <2
Г0СТ310И.11 2012
r ' ’ “и Я&
РОССЕТИ
АВТО
■КЛ ВЫКЛ
Телефон Единого контакт центра 8-800 220-0-220
БАТ
Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание
N*123456789123402

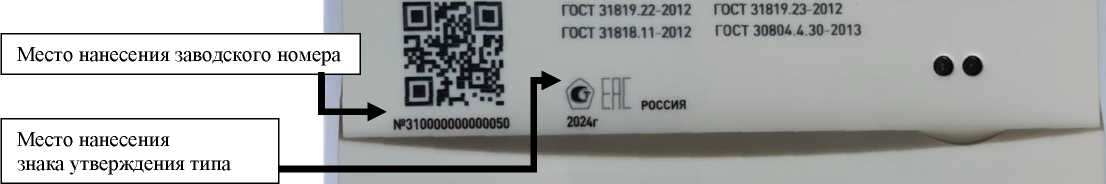

Место нанесения заводского номера

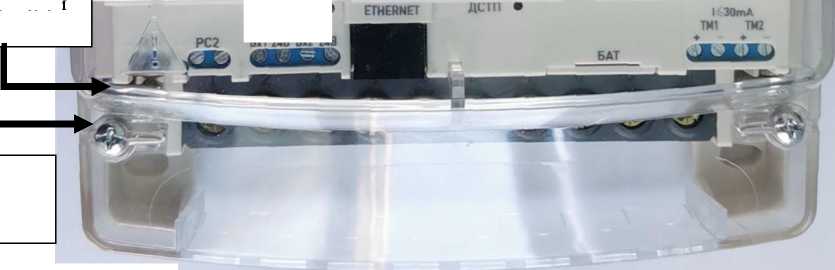

Место пломбирования поверителем (под клеммной крышкой)
Место пломбирования электроснабжающей организацией
Место нанесения знака утверждения типа
Место пломбирования отсека сменного модуля - поверителем при выпуске из производства
- организацией осуществляющей обслуживание
000010
ЭНЕРГОМЕРА СЕ310 C30.543.E.ST
Ф (□! Y 8
5(100] А 3x230/4007 50Hz [ ' '3~Д| j4]7; [? ’lO
A-8000 имп/(кВт ч) i 1)
„ r 1---------j MH
R=8000 имп/|квар ч| 1 I-----------------------*
РОССЕТИ
Телефон Единого монпист центра МОО 2200720
ГОСТ 3181922 2012
ГОСТ 31818 11 2012
ГОСТ 3181* 23 2012 (ОСТ 30804 4 30 2013
Место нанесения заводского номера
РОССИИ
Место нанесения знака утверждения типа
Место пломбирования поверителем (под клеммной крышкой)
Место пломбирования электроснабжающей организацией
Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание
5(100) А 230 V А 2000 imp/lkW - hi R 2000 imp/fkvar hl
50 Hz
Место нанесения знака утверждения типа
Место нанесения заводского номера
итефон единого контакт центра
Место пломбирования поверителем (под клеммной крышкой)
Место пломбирования электроснабжающей организацией
Рисунок 4 - Внешний вид счетчика в корпусе S10
Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание
Место нанесения знака утверждения типа
Место пломбирования электроснабжающей организацией
ГОСТ 31818 11 2012
Место нанесения заводского номера
Место пломбирования поверителем (под клеммной крышкой)
гас 30804 4 30 2013
Место нанесения заводского номера
Место пломбирования электроснабжающей организацией
Место нанесения знака утверждения типа
Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание
cNcRCOMcRA CE210R10 746 A ►
- , ARC
1 IEC t
ЯЯЯ№№ STS * *"Г* Russia
R=2000'i-p/lkvar hlffi VOOOOOOOOOOOOOO 2024
Место пломбирования поверителем
Рисунок 6 - Внешний вид счетчика в корпусе R10
СЕ307 R30749.OG
RUSSIA
Место пломбирования электроснабжающей организацией
№00000000000000 2024
А=4000 imp/lkW hl •!’>
R=4000 <mpAkvar h)
знака утверждения типа
L IК 62052- И
Место нанесения
Место пломбирования отсека сменного модуля - поверителем при выпуске из производства - организацией осуществляющей обслуживание
Место нанесения заводского номера
Место пломбирования поверителем
cMcRCOMcRA
Рисунок 7 - Внешний вид счетчика в корпусе R30
Сведения о программном обеспечении
Идентификационные данные программного обеспечения счетчиков электрической энергии многофункциональных СЕ, в зависимости от количества фаз счетчика, указаны в таблицах 3 и 4.
Таблица 3 - Идентификационные данные программного обеспечения для однофазных
счётчиков СЕ
|
Наименование программного обеспечения |
Идентифик ационное наименование программного обеспечени я |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
2100 l.hex |
2100 |
1 |
51373DF6 |
CRC32 |
|
2101 l.hex |
2101 |
1 |
733AD128 |
CRC32 |
|
2102 l.hex |
2102 |
1 |
705CCBAB |
CRC32 |
|
2103 1.hex |
2103 |
1 |
F194E61A |
CRC32 |
|
2104 1.hex |
2104 |
1 |
44FFD4C5 |
CRC32 |
|
2105 1.hex |
2105 |
1 |
31924A8C |
CRC32 |
|
2106 1.hex |
2106 |
1 |
142F5600 |
CRC32 |
|
2107 1.hex |
2107 |
1 |
6026F3A0 |
CRC32 |
Таблица 4 - Идентификационные данные программного обеспечения для трёхфазных счётчиков СЕ
|
Наименование программного обеспечения |
Идентифик ационное наименование программного обеспечени я |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
3100 1.hex |
3100 |
1 |
413B6708 |
CRC32 |
|
3101 1.hex |
3101 |
1 |
6CAE68FE |
CRC32 |
|
3102 1.hex |
3102 |
1 |
AE903517 |
CRC32 |
|
3103 1.hex |
3103 |
1 |
79124399 |
CRC32 |
|
3104 1.hex |
3104 |
1 |
0708A0D5 |
CRC32 |
|
3105 1.hex |
3105 |
1 |
DC522AA9 |
CRC32 |
|
3106 1.hex |
3106 |
1 |
85D937E8 |
CRC32 |
|
3107 1.hex |
3107 |
1 |
3B1E2D8D |
CRC32 |
По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства. Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в разделе 5. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики счетчика указаны в таблицах 5 - 13.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности* по активной / реактивной энергии |
0,2S/0,5; 0,5S/0,5; 0,5S/1,0; 1,0/1,0; 1,0/2,0 |
|
Номинальное Uн напряжение, В |
57,7 и 230 3*57,7/100 и 3*230/400 |
|
Номинальный Iн или базовый Iб ток (максимальный ток Iмакс), в зависимости от кода диапазонов тока из структуры условного обозначения, А для счетчиков трансформаторного включения для счетчиков непосредственного включения |
5 (10) 5 (80) или 5 (100) |
|
Номинальная частота, Гц |
50 |
|
Диапазон входных сигналов - сила тока для счетчиков класса 1 по активной энергии, А - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
от 0,05 IБ до IМАКС от 0,02 IН до IМАКС |
|
- сила тока для счетчиков класса 0,2S и 0,5S по активной энергии, А |
от 0,01 Iб(Iн) до IМАКС |
|
- сила тока для счетчиков класса 0,5, 1 и 2 по реактивной энергии, А - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
от 0,05 IБ до IМАКС от 0,02 IН до IМАКС |
|
- напряжение в зависимости от номинального напряжения Uн счетчика, В: для трехфазных счетчиков: - для номинального напряжения 3*57,7/100 - для номинального напряжения 3*230/400 для однофазных счетчиков: - для номинального напряжения 230 В |
от 0,75-Uн до 1,20- Uн от 0,60^ Uн до 1,20- Uн от 0,7 5- Uн до 1,20- Uн |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Диапазон входных сигналов - для коэффициента активной мощности - для коэффициента реактивной мощности |
от 0,8(емк) до 1,0 до 0,5(инд) от 0,25(емк) до 1,0 до 0,25(инд) |
|
- для частоты сети, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой основной погрешности при измерении напряжения 5U, % |
±0,5 |
|
Пределы допускаемых значений абсолютной погрешности при измерении частоты 5F, Гц |
±0,05 |
|
Пределы допускаемых значений абсолютной погрешности при измерении коэффициента мощности 5ф |
±0,05 |
|
Нормальные условия эксплуатации: температура окружающего воздуха, °С влажность окружающего воздуха, % |
от +18 до +28 от 30 до 80 |
|
Диапазон рабочих температур окружающего воздуха счетчика в зависимости от корпуса, °С S10, C10, S30, C30 R10, R30 |
от -50 до +70 от -40 до +70 |
|
Диапазон температуры транспортирования и хранения, °С |
от -50 до +70 |
|
Диапазон значений постоянной счетчика, имп./(кВт^ч) (имп./(квар^ч)) |
от 350 до 8000 |
|
Пределы основной абсолютной погрешности часов при нормальной температуре, с/сутки |
±0,5 |
|
Пределы основной абсолютной погрешности часов во всем рабочем температурном диапазоне с/сутки, при питании от сети при питании от батареи (встроенного литиевого элемента) |
±5 ±5 |
|
Примечание: * - в зависимости от класса точности метрологические характеристики счетчика соответствуют ГОСТам ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012. Метрологические характеристики для счетчиков класса 0,5 по реактивной энергии приведены в таблицах 6 - 11. Пределы погрешности для счетчиков класса 0,5 по реактивной энергии не указанные в таблицах 6 - 11 соответствуют 50% от значений для счетчиков класса 1,0 по ГОСТ 31819.23-2012. | |
Таблица 6 - Стартовый ток (чувствительность)
|
Тип включения счетчика |
Класс точности счетчика по активной/реактивной энергии | ||
|
0,2S/0,5; 0,5S/0,5 |
0,5S/1 |
1/1; 1/2 | |
|
непосредственное |
— |
0,002^ Iб |
0,004^ Iб |
|
через трансформаторы тока |
0,001-1н |
0,001-1н |
0,002^ Iн |
Таблица 7 - Пределы допускаемых значений основной погрешности при измерении
реактивной энергии и реактивной мощности при симметричной нагрузке
|
Значение тока для счетчиков включаемых через трансформатор |
sin ф (при индуктивной и емкостной нагрузке) |
Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5 по реактивной энергии |
|
0,02 Iн < I <0,05 Iн |
1,0 |
±0,75 |
|
0,05 Iн < I < Iмакс |
±0,5 | |
|
0,05 Iн < I <0,10 Iн |
0,5 |
±0,75 |
|
0,10 IН < I < IМАКС |
±0,5 | |
|
0,10 IН < I < IМАКС |
0,25 |
±0,75 |
Таблица 8 - Пределы допускаемых значений основной погрешности при измерении
реактивной энергии и реактивной мощности при однофазной нагрузке и симметрии многофазных напряжений______________________________________________________
|
Значение тока для счетчиков включаемых через трансформатор |
sin ф (при индуктивной и емкостной нагрузке) |
Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5 по реактивной энергии |
|
0,05 Iн < I < Iмакс |
1,0 |
±0,75 |
|
0,10 IН < I < IМАКС |
0,5 |
Таблица 9 - Пределы погрешности, вызываемые другими влияющими величинами
для счетчиков класса 0,5 по реактивной энергии__________________________________________
|
Влияющая величина |
Значение тока для счетчиков включаемых через трансформатор |
sin ф (при индуктивной и емкостной нагрузке) |
Пределы дополнительной погрешности при измерении реактивной энергии для счетчика класса 0,5 по реактивной энергии |
|
Изменение напряжения электропитания |
0,02 Iн < I < IМАКС |
1,0 |
±0,35 |
|
0,05 Iн < I < IМАКС |
0,5 |
±0,5 | |
|
Изменение частоты электропитания от 47,5 Гц до 52,5 Гц |
0,02 Iн < I < IМАКС |
1,0 |
±0,75 |
|
0,05 Iн < I < IМАКС |
0,5 |
±0,75 | |
|
Постоянная магнитная индукция внешнего происхождения |
IН |
1,0 |
±1,0 |
|
Магнитная индукция внешнего происхождения 0,5 мТл |
IН |
1,0 |
±1,0 |
|
Радиочастотные электромагнитные поля |
IН |
1,0 |
±1,0 |
Продолжение таблицы 9
|
Влияющая величина |
Значение тока для счетчиков включаемых через трансформатор |
sin ф (при индуктивной и емкостной нагрузке) |
Пределы дополнительной погрешности при измерении реактивной энергии для счетчика класса 0,5 по реактивной энергии |
|
Функционирование вспомогательных частей |
0,05 Iн |
1,0 |
±0,25 |
|
Кондуктивные помехи наводимые радиочастотными полями |
IН |
1,0 |
±1,0 |
|
Наносекундные импульсные помехи |
IН |
1,0 |
±2,0 |
|
Устойчивость к колебательным затухающим помехам |
IН |
1,0 |
±1,0 |
Таблица 10 - Пределы допускаемых значений основной относительной погрешности
при измерении среднеквадратических значений силы тока_______________________________
|
Значение тока для счетчиков |
Пределы допускаемой основной погрешности при измерении тока Si, %, для счетчиков класса точности по активной/реактивной энергии | ||
|
с непосредственным включением |
включаемых через трансформатор |
0,2S/0,5; 0,5S/0,5; 0,5S/1 |
1/1; 1/2 |
|
0,05 IБ < I < IМАКС |
0,05 Iн < I < Iмакс |
±1,0 |
±2,0 |
Таблица 11 - Средний температурный коэффициент при измерении токов и напряжений
|
Значение тока для счетчиков |
Средний температурный коэффициент при измерении токов, %/К, для счетчиков класса точности по активной/реактивной энергии | ||
|
с непосредственным включением |
включаемых через трансформатор |
0,2S/0,5; 0,5S/0,5; 0,5S/1 |
1/1; 1/2 |
|
0,05 IБ < I < IМАКС |
0,05 Iн < I < Iмакс |
±0,03 |
±0,05 |
|
Значение напряжения |
Средний температурный коэффициент при измерении напряжений, %/К | ||
|
В соответствии с диапазоном входных сигналов по напряжению по таблице 5 |
±0,03 |
±0,05 | |
Таблица 12 - Пределы допускаемой погрешности при измерении показателей качества
электроэнергии в соответствии с классом «S» по ГОСТ 30804.4.30-2013
|
Наименование характеристики |
Диапазон измерений (показаний) |
Пределы допускаемых основных погрешностей измерений |
|
Отрицательное отклонение напряжения электропитания 6 U(-), % *** Для трехфазных счетчиков - для исполнений 3*57,7/100 В - для исполнений 3*230/400 В Для однофазных счетчиков |
от 0 до 25 от 0 до 40 от 0 до 25 |
±0,5* |
|
Положительное отклонение напряжения электропитания 6 U(+), % *** |
от 0 до 20 |
±0,5* |
|
Глубина провала напряжения, % Для трехфазных счетчиков - для исполнений 3*57,7/100 В - для исполнений 3*230/400 В Для однофазных счетчиков |
от 0 до 25 от 0 до 40 от 0 до 25 |
±0,5* |
|
Максимальное значение напряжения при перенапряжении, В |
от 0 до 1.2 • Uн |
±0,5* |
|
Отклонение частоты Дf, Гц*** |
от -2,5 до +2,5 |
±0,05** |
|
Примечание: * - пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжении; * * - пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети; * ** - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32144-2013. | ||
Таблица 13 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая активная мощность по цепи напряжения без учета потребления устройств связи, Вт, не более |
2 |
|
Потребляемая полная мощность по каждой цепи тока при базовом (номинальном) токе, В^А, не более для счетчиков с непосредственным включением для счетчиков включаемых через трансформаторы |
0,3 0,05 |
|
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов), в зависимости от исполнения |
от 1 до 2 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, в зависимости от исполнения |
2 |
Продолжение таблицы 13
|
Наименование характеристики |
Значение |
|
Скорость обмена по интерфейсам в зависимости от используемого канала связи, бит/с |
от 300 до 115200 |
|
Скорость обмена через оптический порт, бит/с |
от 300 до 9600 |
|
Габаритные размеры в зависимости от корпуса (ширина х высота х | |
|
глубина), мм, не более | |
|
S10, C10 |
120x180x74 |
|
S30, C30 |
165x230x75 |
|
R10 |
90x130x75 |
|
R30 |
144x160x75 |
|
Масса счетчика в зависимости от счетчика (без учета массы устройства | |
|
считывания счетчиков для сплит счетчиков и без учета массы сменного | |
|
модуля связи), кг, не более | |
|
S10, C10 |
2 |
|
S30, C30 |
2 |
|
R10, R30 |
1 |
|
Средняя наработка на отказ, ч, не менее |
400 000 |
|
Длительность хранения информации при отключении питания, лет, не менее |
40 |
|
Средний срок службы, лет, не менее |
40 |
Знак утверждения типа
наносится на лицевую панель счетчиков лазерной гравировкой или другим способом, не ухудшающим качества и на титульный лист руководства по эксплуатации, а также в паспорта типографским способом.
Комплектность
Комплектность счетчиков приведена в таблице 14.
Таблица 14 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии многофункциональный СЕ (одно из исполнений) |
- |
1 |
|
Руководство по эксплуатации (поставляется для однофазных исполнений) |
САНТ.411152.341 РЭ |
1 |
|
Паспорт (поставляется для однофазных исполнений) |
САНТ.411152.341 ПС |
1 |
|
Руководство по эксплуатации (поставляется для трехфазных исполнений) |
САНТ.411152.336 РЭ |
1 |
|
Паспорт (поставляется для трехфазных исполнений) |
САНТ.411152.336 ПС |
1 |
|
Методика поверки |
- |
1* |
|
Устройство считывания счетчиков (удаленный (выносной) дисплей) совместимое со счетчиком электрической энергии многофункциональным СЕ |
- |
1** |
Продолжение таблицы 14
|
Наименование |
Обозначение |
Количество |
|
Сменный модуль связи совместимый со счетчиком электрической энергии многофункциональным СЕ |
- |
1* |
|
* входит в состав поставки по требованию заказчика. * * входит в комплект поставки только для счетчиков сплит исполнений без D в поле дополнительные функции структуры условного обозначения. Для других исполнений счетчиков не входит в комплект поставки. При необходимости в комплект поставки так же могут входить дополнительные комплектующие, при этом их наименование, обозначение и количество указывается в паспорте. | ||
Сведения о методах измерений
приведены в руководствах по эксплуатации САНТ.411152.341 РЭ и САНТ.411152.336 РЭ разделе 4 «Порядок снятия показаний электроэнергии» руководства по эксплуатации.
Нормативные документы
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»;
ТУ 26.51.63-159-63919543-2024 «Счетчики электрической энергии многофункциональные СЕ. Технические условия».
Другие Счетчики электроэнергии
