Устройства для измерений длины рулонных полимерных материалов РПМ-001
| Номер в ГРСИ РФ: | 93685-24 |
|---|---|
| Производитель / заявитель: | АО "Силд Эйр Каустик", г. Волгоград |
Устройства для измерений длины рулонных полимерных материалов РПМ-001 (далее - устройства) предназначены для измерений длины рулонных полимерных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93685-24 |
| Действует | по 02.11.2029 |
| Наименование | Устройства для измерений длины рулонных полимерных материалов |
| Модель | РПМ-001 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3600b17d-ac37-e113-eaa5-d516c1ecc421 |
Производитель / Заявитель
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
93685-24: Описание типа
2024-93685-24.pdf
|
Скачать | 140.6 КБ | |
|
93685-24: Методика поверки
2024-mp93685-24.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Устройства для измерений длины рулонных полимерных материалов РПМ-001 (далее - устройства) предназначены для измерений длины рулонных полимерных материалов.
Описание
Принцип действия устройств заключается в следующем, измеряемое протяженное изделие при движении соприкасается с инкрементальным энкодером (далее - датчик). Угловое перемещение датчика регистрируется путем подсчета количества поступающих импульсов, как в прямом, так и в обратном направлении. Угловые перемещения датчика пересчитываются в единицы длины и отражаются на дисплее счетчика импульсов микропроцессорного СИ30 рег. № 65350-16 в ФИФ ОЕИ (далее - счётчик).
Конструктивно устройства состоят из датчика и счетчика. Счетчик оснащен блоком управления, включающим в себя кнопки для ввода параметров и управления работой датчика, а также блоком индикации для отображения результатов измерений, состояния и параметров настройки счетчиков.
Подключение устройства возможно к сети переменного тока, которое осуществляется шнуром питания с сетевой вилкой, а также с использованием источника питания. Для подключения кабеля связи с персональным компьютером используется разъем USB, а также интерфейс RS-485, который позволяет передавать результаты измерений на компьютер для обработки данных.
Заводской номер, обеспечивающий идентификацию устройств, имеет цифровой формат и наносится на табличку (шильд) методом наклейки, установленную на верхнюю стенку счетчика. Нанесение знака поверки на средство измерений не предусмотрено.
Для защиты устройства от непреднамеренных и преднамеренных изменений изготовителем предусмотрена пломбировка корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунках 1, 2.
Общий вид устройств с указанием места нанесения заводского номера представлен на рисунках 1 и 2.
Место
нанесения
Рисунок 1 - Счетчик импульсов микропроцессорный СИЗО
заводского номера
SO0S099
Место
опломбирования счетчика

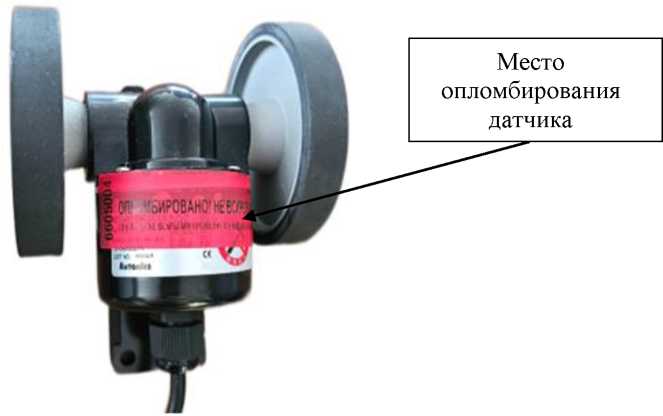

Рисунок 2 - Инкрементальный энкодер с двумя мерными колесами
Программное обеспечение
Устройства оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять и передавать полученные результаты измерений.
Конструкция устройств исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EmbSI30.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 3. XX |
|
Цифровой идентификатор ПО |
_ |
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений длины, м |
0,005 до 99999 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм |
±(0,5+0,001-L)*, |
|
Дискретность отсчета длины, мм |
1 |
|
*где L - измеряемая длина, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры датчика, мм, не более - высота |
115 |
|
- ширина |
105 |
|
- длина |
65 |
|
Масса, кг, не более |
5 |
|
Длина окружности колеса, мм, не более |
250 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +70 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Устройство для измерений длины рулонных полимерных материалов |
РПМ-001 |
1 шт. |
|
Устройство для измерений длины рулонных полимерных материалов РПМ-001. Руководство по эксплуатации |
СМ.001.001-01 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению», Устройство для измерений длины рулонных полимерных материалов РПМ-001. Руководство по эксплуатации СМ.001.001-01 РЭ.
Нормативные документы
ТУ 26.51.33.190-001-18181321-24. «Устройство для измерений длины рулонных полимерных материалов РПМ-001. Технические условия»;
Устройства для измерений длины рулонных полимерных материалов РПМ-001. Локальная поверочная схема для средств измерений длины ЛПС 04-2024, утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И.Менделеева» 12.07.2024.
