Преобразователи термоэлектрические WR
| Номер в ГРСИ РФ: | 93798-24 |
|---|---|
| Производитель / заявитель: | "Chongqing Duchin Instrument Co.,Ltd.", Китай |
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93798-24 |
| Наименование | Преобразователи термоэлектрические |
| Модель | WR |
| Срок свидетельства (Или заводской номер) | 15.11.2029 |
Производитель / Заявитель
"Chongqing Duchin Instrument Co.,Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года (для ТП c НСХ типов "К", "N" в рабочем диапазоне до плюс 300 ºС); 2 года (для ТП c НСХ типов "К", "N" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС); 1 год (для ТП c НСХ типов "К", "N" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В", "А", "С", "D") |
Поверители
Скачать
| 93798-24: Описание типа | Скачать | 579.6 КБ | |
| 93798-24: Методика поверки | Скачать | 3.6 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Описание
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Термопреобразователи WR в зависимости от типа номинальной статической характеристики преобразования (НСХ) ЧЭ изготавливаются в следующих сериях: WRK, WRN, WRR, WRS, WRB, WRA, WRC, WRD. ТП данных серий имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Структура и расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведены на рисунке 1 и в таблице 1 соответственно.
Конструктивно термопреобразователи состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. с керамическими изоляторами и изоляторами, изготовленными из других материалов), соединительной головки (или без нее - с удлинительными проводами или различными разъемами) и защитной арматуры с различными видами технологических соединений и монтажных элементов.
Монтаж ТП на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.
WR - - x - - /
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Рисунок 1 - Структура условного обозначения моделей преобразователей термоэлектрических WR
Таблица 1 - Расшифровка структуры условного обозначения моделей преобразователей термоэлектрических WR
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
WR |
Преобразователи термоэлектрические |
|
2 |
Условное обозначение типа НСХ |
К |
K - хромель-алюмелевые (никельхром-никельалюминиевые) (по ГОСТ Р 8.585-2001) |
|
N |
N - никель-хром-кремниевые/никель-кремниевые (по ГОСТ Р 8.585-2001) | ||
|
R |
R - платинородий-платиновые (по ГОСТ Р 8.585-2001) | ||
|
S |
S - платинородий-платиновые (по ГОСТ Р 8.585-2001) | ||
|
B |
B - платинородий-платинородиевые (по ГОСТ Р 8.585-2001) | ||
|
A |
А - Вольфрам-рениевая ( по МЭК 60584-1) | ||
|
С |
С - Вольфрам-рениевая ( по МЭК 60584-1) | ||
|
D |
D - Вольфрам-рениевая ( по JB/T 29822-2013) | ||
|
3 |
Конструктивное исполнение |
O |
ТП проволочного типа |
|
K |
ТП кабельного типа | ||
|
A |
ТП с защитным чехлом | ||
|
L |
ТП с удлинитель-ной шейкой | ||
|
I |
ТП c переменным диаметром | ||
|
F |
ТП с покрытием защитного чехла ПТФЭ | ||
|
R |
ТП гибкого исполнения | ||
|
Q |
ТП с подпружиненным креплением | ||
|
D |
ТП из двух одножильных кабелей с минеральной изоляцией | ||
|
H |
ТП с толстостенным защитным чехлом | ||
|
S |
ТП c двойным керамическим чехлом | ||
|
W |
ТП с привариваемой втулкой | ||
|
J |
ТП изогнутая под прямым углом | ||
|
N |
ТП c износостойким защитным чехлом | ||
|
Y |
ТП с защитным чехлом из карбида кремния | ||
|
Z |
ТП высокотемпературного исполнения | ||
|
С |
ТП для измерений температуры в двигателях | ||
|
T |
ТП специального исполнения для окислительно диффузионных печей | ||
|
G |
ТП для использования в установках с высоким давлением | ||
|
E |
ТП со съемным защитным чехлом | ||
|
4 |
1 |
Один |
|
Позиция |
Описание позиции |
Код |
Описание кода | ||
|
Количество ЧЭ |
2 |
Два | |||
|
3 |
Три | ||||
|
5 |
Тип присоединения к процессу |
00 |
Без монтажных приспособлений |
G0 |
Позиционирующий фланцевый элемент |
|
01 |
Скользящий фланец 0 75 |
G1 |
Фиксированный фланец 0 90 | ||
|
04 |
Штуцер с фланцем 0 60 |
G2 |
Фиксированный фланец 0 95 | ||
|
А2 |
Штуцер с резьбой М12*1,5 |
G3 |
Фиксированный фланец 0105 | ||
|
А5 |
Штуцер с резьбой М16*1,5 |
G4 |
Фиксированный фланец 0 115 | ||
|
А7 |
Штуцер с резьбой М20*1,5 |
G5 |
Фиксированный фланец 0 130 | ||
|
А8 |
Штуцер с резьбой М27*2 |
G6 |
Фиксированный фланец 0 140 | ||
|
А9 |
Штуцер с резьбой М33*2 |
G7 |
Фиксированный фланец 0 145 | ||
|
В2 |
Штуцер с резьбой G1/4 |
G8 |
Фиксированный фланец 0 150 | ||
|
В5 |
Штуцер с резьбой G3/8 |
G9 |
Фиксированный фланец 0 165 | ||
|
В7 |
Штуцер с резьбой G1/2 |
H1 |
Фиксированный фланец 0 175 | ||
|
В8 |
Штуцер с резьбой G3/4 |
H2 |
Фиксированный фланец 0 195 | ||
|
В9 |
Штуцер с резьбой G1 |
H3 |
Фиксированный фланец 0 200 | ||
|
С2 |
Штуцер с резьбой 1/4 NPT |
H4 |
Фиксированный фланец 0 220 | ||
|
С5 |
Штуцер с резьбой 3/8 NPT |
H5 |
Фиксированный фланец 0 225 | ||
|
С7 |
Штуцер с резьбой 1/2 NPT |
H6 |
Фиксированный фланец 0 235 | ||
|
С8 |
Штуцер с резьбой 3/4 NPT |
H8 |
Фиксированный фланец 0 260 | ||
|
F1 |
Фиксированный штуцер с резьбой М10*1 |
K1 |
Вакуумный фланец KF10 | ||
|
F2 |
Фиксированный штуцер с резьбой М12*1,5 |
K2 |
Вакуумный фланец KF16 | ||
|
F3 |
Фиксированный штуцер с резьбой М12*1,75 |
K3 |
Вакуумный фланец KF25 | ||
|
F4 |
Фиксированный штуцер с резьбой М14*1 |
K4 |
Вакуумный фланец KF40 | ||
|
F5 |
Фиксированный штуцер с резьбой М16*1,5 |
K5 |
Вакуумный фланец KF50 | ||
|
F6 |
Фиксированный штуцер с резьбой М18*1,5 |
V1 |
Вакуумный фланец CF16 | ||
|
F7 |
Фиксированный штуцер с резьбой М20*1,5 |
V2 |
Вакуумный фланец CF25 | ||
|
F8 |
Фиксированный штуцер с резьбой М27*2 |
V3 |
Вакуумный фланец CF35 | ||
|
F9 |
Фиксированный штуцер с резьбой М33*2 |
V4 |
Вакуумный фланец CF50 | ||
|
E2 |
Фиксированный штуцер с резьбой 1/4 NPT |
V5 |
Вакуумный фланец CF63 | ||
|
E5 |
Фиксированный штуцер с резьбой 3/8 NPT |
V6 |
Вакуумный фланец CF80 | ||
|
E7 |
Фиксированный штуцер с резьбой 1/2NPT |
V7 |
Вакуумный фланец CF100 | ||
|
Позиция |
Описание позиции |
Код |
Описание кода | ||||||
|
E8 |
Фиксированный штуцер с резьбой 3/4 NPT |
D9 |
Фиксированный штуцер с резьбой G1 | ||||||
|
D2 |
Фиксированный штуцер с резьбой G1/4 |
T1 |
Фиксированный штуцер с резьбой М6 1 | ||||||
|
D5 |
Фиксированный штуцер с резьбой G3/8 |
T2 |
Фиксированный штуцер с резьбой М8*1,25 | ||||||
|
D7 |
Фиксированный штуцер с резьбой G1/2 |
X0 |
В соответствии с заказом | ||||||
|
6 |
Конструктивное исполнение защитной головки, термопарного разъёма или кабеля |
0 |
Исполнение ТП с защитой от перегиба кабеля |
8 |
Соединительная головка из пластика | ||||
|
1 |
Клемная колодка |
9 |
ТП с держателем | ||||||
|
2 |
Малая соединительная головка |
С |
Малый адаптор (термопарный разъём) | ||||||
|
3 |
Большая соединительная головка |
D |
Большой адаптор (термопарный разъём, до +180°С) | ||||||
|
4 |
Соединительная головка с порошковым покрытием |
E |
Большой адаптор (термопарный разъём, до +260 °С) | ||||||
|
5 |
Большая соединительная головка с порошковым покрытием |
F |
Большой адаптор (термопарный разъём, до +400 °С) | ||||||
|
6 |
Соединительная головка из нержавеющей стали |
A |
Круглый разъём | ||||||
|
B |
Квадратная клемная колодка | ||||||||
|
Z |
ТП с металлической клемной колодкой |
G |
Термопарный разъём из керамики | ||||||
|
7 |
Диаметр защитной трубки, мм |
В |
1,0 |
G |
4,5 |
R |
1,2 |
0 |
16 |
|
Н |
5,0 |
S |
2,5 |
4 |
18 | ||||
|
С |
1,5 |
J |
6,0 |
T |
3,2 |
2 |
20 | ||
|
D |
2,0 |
К |
8,0 |
U |
6,35 |
6 |
22 | ||
|
E |
3,0 |
L |
10 |
V |
9,5 |
3 |
25 | ||
|
F |
4,0 |
M |
12,7 |
1 |
12 |
Х |
другое | ||
|
8 |
Материал защитной трубки |
А |
Сталь марки «1Cr18Ni9Ti» |
J |
Металлокерамика | ||||
|
В |
Сталь марки «GH3030» |
К |
Цирконий | ||||||
|
С |
Сталь марки «GH3039» |
L |
Сплав железо-хром-алюминий | ||||||
|
D |
Сплав марки «3YC52» |
M |
Молибден | ||||||
|
E |
Сталь марки «Cr25Ni20» |
H |
Вольфрам-кобольтовый сплав | ||||||
|
G |
Сталь марки «SUS316L» |
O |
Инконнель 600 | ||||||
|
H |
Хастеллой |
P |
Кварц | ||||||
|
I |
Титан |
R |
Оксид алюминия 99% | ||||||
|
F |
ПТФЭ |
S |
Карбид кремния | ||||||
|
T |
Тантал |
U |
Нитрид кремния | ||||||
|
V |
Нитрид бора |
W |
Вольфрам | ||||||
|
Позиция |
Описание позиции |
Код |
Описание кода | ||||||
|
Y |
Графит |
Х |
Другие | ||||||
|
9 |
Класс допуска |
1 |
1 | ||||||
|
2 |
2 | ||||||||
|
10 |
Общая длина (с удлинительной шейкой) |
ХХХ | |||||||
|
11 |
Длина монтажной части,мм |
ХХХ | |||||||
|
12 |
Тип покрытия кабеля |
B |
Стекловолокно |
G |
Волокно с большим содержанием кварца |
V |
ПВХ | ||
|
J |
Кремнийорганический каучук |
P |
Полиуретан |
F |
ПТФЭ | ||||
|
13 |
Исполнение рабочего спая ТП |
O |
Изолированный (для проволочной ТП) |
2 |
Заземленный (для кабельной ТП) | ||||
|
X |
Заземленный (для проволочной ТП) |
3 |
Изолированный (для кабельной ТП) | ||||||
|
4 |
Открытый (для проволочной ТП) |
5 |
Открытый (для кабельной ТП) | ||||||
|
14 |
Опции |
По дополнительному заказу | |||||||
Фотографии общего вида ТП с указанием места нанесения заводского номера приведены на рисунке 2. Фото конструктивных исполнений ТП в соответствии с пунктом «3» кода заказа приведены на рисунке 3. Фото конструктивных исполнений защитной головки, разъема или вывода проводов ТП в соответствии с пунктом «6» кода заказа приведены на рисунке 4.
Цветовая гамма защитной головки и термопарного разъема может отличаться от приведенных на рисунках 2 - 3.
Пломбирование ТП не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на защитном чехле ТП и/или на маркировочной табличке, прикрепленной к защитной головке ТП или термопарному разъему (адаптеру) и/или на шильдике (или этикетке), прикрепленных (в зависимости от модели ТП) или к корпусу или к кабельному выводу, или к удлинительным проводам ТП. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

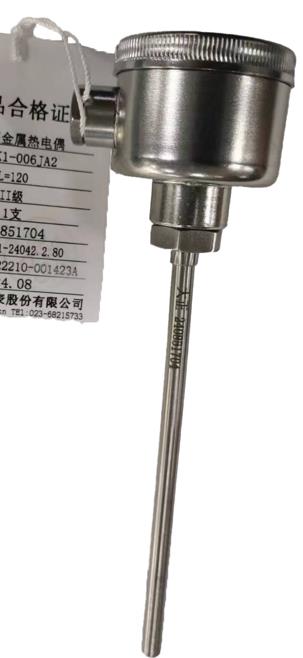

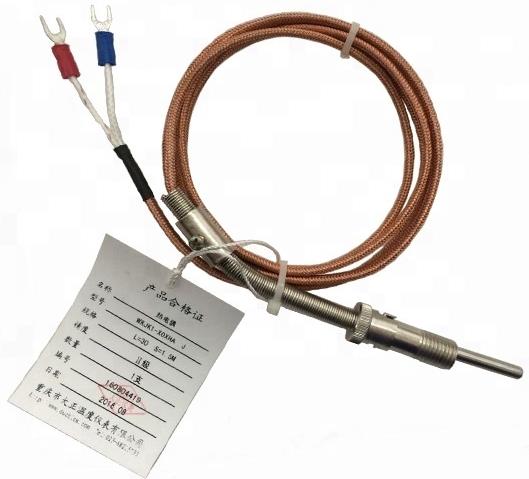

Рисунок 2 - Общий вид ТП с указанием мест нанесения заводского номера
Место нанесения заводского номера
O - ТП проволочного типа
A - ТП с
защитным чехлом
L - ТП с удлинительной шейкой
W - ТП с привариваемой втулкой
K - ТП кабельного типа

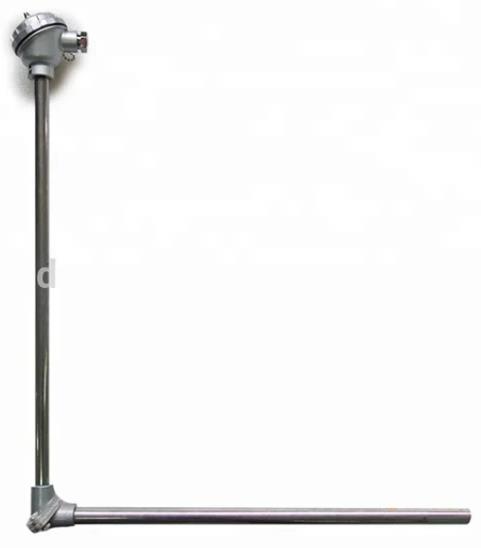

J - ТП изогнутая под прямым углом
Q - ТП с подпружиненным креплением
N - ТП c износостойким защитным чехлом

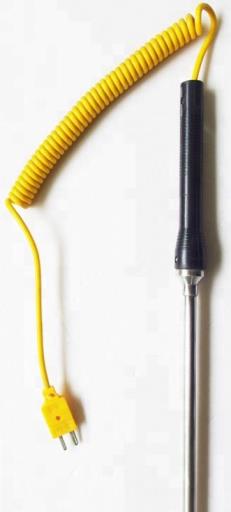

R - ТП гибкого исполнения
Z - ТП высокотемпературного исполнения
S - ТП c двойным H - ТП с керамическим толстостенны чехлом м защитным
чехлом
G - ТП для использования в установках с высоким давлением
T - ТП специального исполнения для печей
- ТП c переменным F - ТП с диаметром покрытием
E - ТП со съемным защитным чехлом
Y - ТП с защитным чехлом из карбида кремния
защитного чехла ПТФЭ
D - ТП из двух одножильных кабелей с минеральной изоляцией
С - ТП для измерений температуры в двигателях

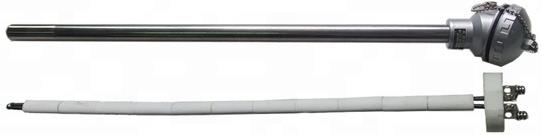

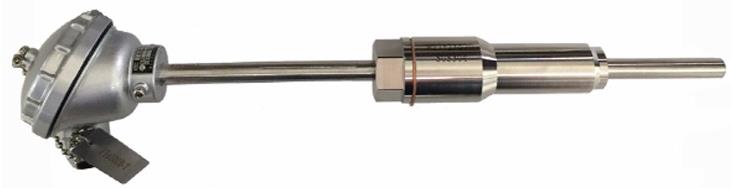

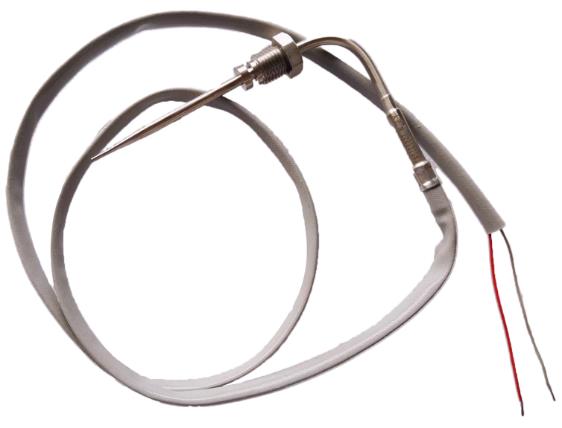

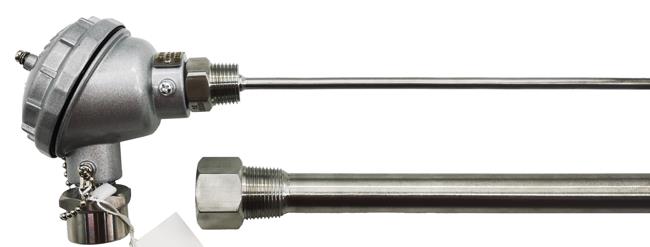

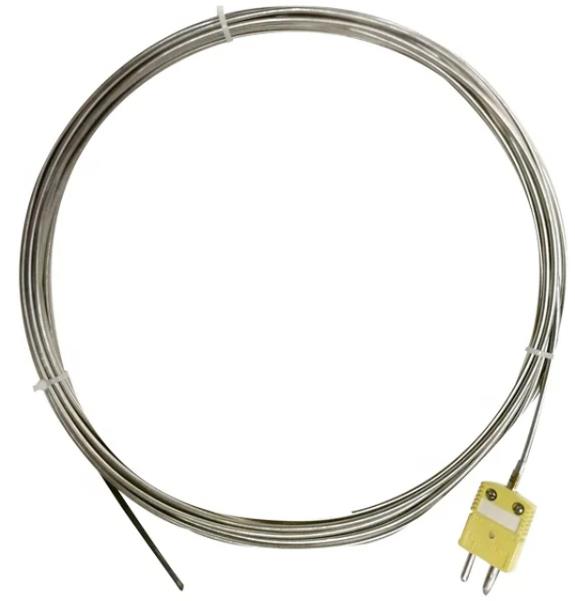

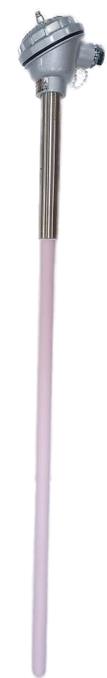

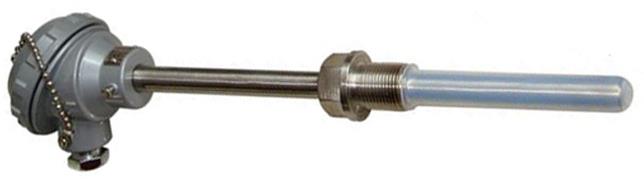

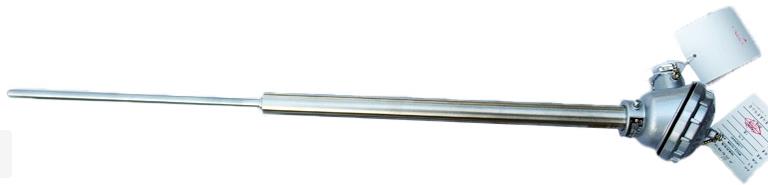

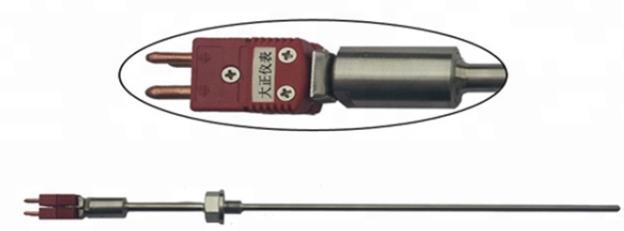

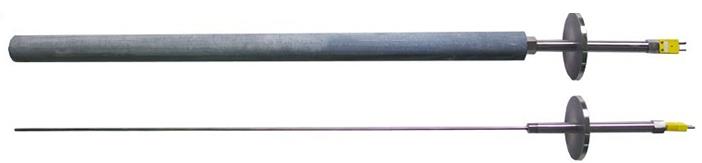

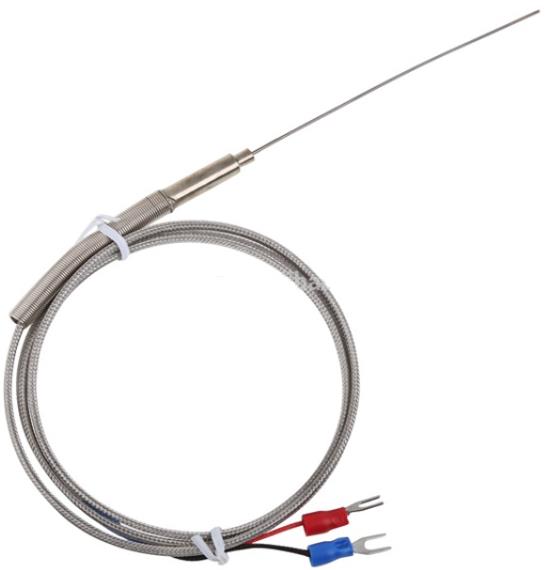

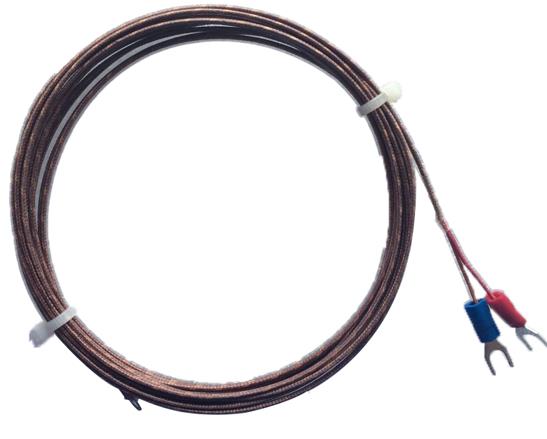

Рисунок 3 - Конструктивное исполнение ТП в соответствии с пунктом «3» кода заказа
0 - исполнение ТП с 9 - ТП с защитой от перегиба держателем кабеля
2 - малая соединительная головка
3 - большая
соединительная головка
- соединительная головка из нержавеющей стали
1 - Клемная колодка B - квадратная 6 клемная колодка
A - круглый разъём
8 - соединительная
головка из пластика
G -
4 - соединительная головка с порошковым покрытием
термопарный разъём из керамики
5 - большая соединительная головка с порошковым покрытием
F - большой адаптор (термопарный разъём, до +400 °С)
D - большой адаптор (термопар-ный разъём, до +180 °С)
Е - большой адаптор (термопарный разъём, до +260 °С)
С - малый Z - ТП с
адаптор металли-
(термопарный ческой разъём) клемной
колодкой

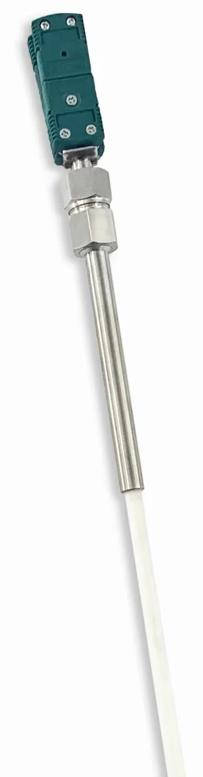

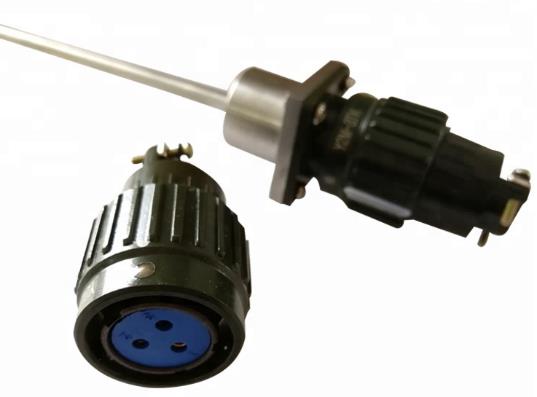

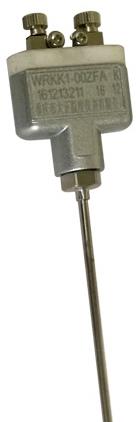

Рисунок 4 - Конструктивное исполнение защитной головки, разъема или вывода проводов ТП в соответствии с пунктом «6» кода заказа
Технические характеристики
Метрологические и основные технические характеристики ТП приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
|
Условное обозначение НСХ(4) |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1) |
|
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
|
N |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
|
А |
2 |
от + 1000 до +1800(3) |
±0,011 |
|
С |
2 |
от + 600 до +1800(3) |
±0,011 |
|
D |
2 |
от + 426 до +1800(3) |
±0,011 |
|
S, R |
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 |
|
1 |
от +600 до +1100 включ. св. +1100 до +1600 |
±1,0 ±1+0,003-( t - 1100) | |
|
B |
2 |
от + 600 до +1600 |
±0,00251 |
Примечания:
(1) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте на изделие.
(2) t - значение измеряемой температуры, °С.
(3) - до 1900 °С - кратковременно.
(4) - условное обозначение НСХпо ГОСТ Р 8.585-2001 (для типов «К», «N», «R», «S», «В»), МЭК 60584-1:2013 (для типов «А» и «С»), JB/T 29822-2013 (для типа «D»).
Таблица 3 - Основные технические характеристики ТП
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм (в зависимости от типа НСХ ТП), не менее - для ТП c НСХ типов «К», «N» - для ТП c НСХ типов «R», «S», «В», «А», «С», «D» |
1000 500 |
|
Диаметр измерительной вставки, мм |
от 1,0 до 25,0 |
|
Диаметр защитной арматуры, мм |
от 4,0 до 48,0 |
|
Длина монтажной части ТП, мм |
от 15 до 15000 |
|
Длина удлинительной шейки ТП, мм |
от 30 до 500 |
|
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -40 до +80 (от -60 до +80 по спец. заказу) 90 |
|
Масса, кг |
от 0,1 до 10 (в зависимости от модели и исполнения ТП) |
Таблица 4 - Показатели надежности ТП
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП и диапазона измерений), ч, не менее: - для ТП c НСХ типов «К», «N» - в рабочем диапазоне до плюс 300 °С; |
55000 |
|
- в рабочем диапазоне свыше плюс 300 °С до 800 °С; |
40000 |
|
- для ТП c НСХ типов «R», «S», «В», «А», «С», «D» |
20000 |
|
Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее: - для ТП c НСХ типов «К», «N» |
5 |
|
- для ТП c НСХ типов «R», «S», «В», «А», «С», «D» |
2 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь термоэлектрический |
WR |
1 шт. |
исполнение в соответствии с заказом |
|
Паспорт |
- |
1 экз. |
- |
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя «Chongqing Duchin Instrument Co.Ltd.», Китай.
Смотрите также
