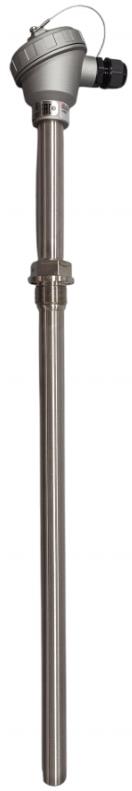

Преобразователи термоэлектрические WR

WRG х K □ - □ □ □ - □ □ □ □ □ - □ □ - □ □ / □

1   2   3 4 5   6 7 8 9 10  11 12 13 14 15

1 Условное обозначение типа НСХ ТП по ГОСТ Р 8.585-2001

K

K

N

N

E

E

J

J

T

T

S

S

R

R

B

B

2. Количество ЧЭ

Обозначение отсутствует

Один

2

Два

3. Тип соединительной головки

5

Водонепроницаемая соединительная головка из литого алюминия

5А

Водонепроницаемая соединительная головка из нержавеющей стали 304

5F

Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана

5HL

Водонепроницаемая соединительная головка из нержавеющей стали 316L

7

Соединительная головка во взрывозащищенном исполнении из литого алюминия

7А

Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 304

7F

Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана

7HL

Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 316L

9

Соединительная головка из литого алюминия JDY

9A

Соединительная головка из нержавеющей стали 304 JDY

9F

Соединительная головка из литого алюминия с защитой от соляного тумана

9HL

Соединительная головка из нержавеющей стали 316L JDY

4. Тип горячих спаев ТП

1

Открытый спай

2

Заземленный спай

3

Изолированный спай

5. Тип конструктивного исполнения

SGT

Подпружиненная конструкция с резьбовым фиксирующим соединением

SGK

Конструкция с уплотнением, с резьбовым фиксирующим соединением

SGH

Сварная конструкция с уплотнением и резьбовым фиксирующим соединением

UT

Подпружиненная конструкция с соединением подвижного типа

WRG х K □ - □ □ □ - □ □ □ □ □ - □ □ - □ □ / □

1   2   3 4 5   6 7 8 9 10  11 12 13 14 15

UH

Сварная конструкция с уплотнением неподвижного типа

6. Класс допуска по ГОСТ Р 8.585-2001

1

Класс 1 (для ТП с НСХ типов: K, N, E, J, T)

2

Класс 2, 3 (для ТП с НСХ типов: K, N, E, J, T)

P

Класс 2 (для ТП с НСХ типов: S, R)

Класс 3 (для ТП с НСХ типа B)

7. Диаметр монтажной части ТП (мм)

E

3

F

4

G

4,5

H

5

J

6

K

8

Другой диаметр (по специальному заказу), но не более 25 мм

8. Общая длина Т

П без учета клеммной головки (мм)

9. Материал защитной арматуры

G

0Cr18Ni9Ti (нержавеющая сталь)

H

316 (нержавеющая сталь)

HL

316L (нержавеющая сталь)

B

GH3030 (жаропрочный сплав)

C

GH3039 (жаропрочный сплав)

N

Inconel600 (жаропрочный сплав)

Примечание: возможно изготовление из других материалов по специальному заказу.

10. Длина погружаемой (монтажной) части (мм)

11. Тип внутренней резьбы в соединительной головке

M

Внутренняя резьба М20х 1.5

N

Внутренняя резьба NPT 1/2”

G

Внутренняя резьба G 1/2”

Z

Внутренняя резьба ZG 1/2”

12. Тип кабельного разъема соединительной головки

Обозначение отсутствует

Разъем из полиамида

D

Водонепроницаемый разъем из нержавеющей стали

13. Материал резьбового соединения

A

304 (нержавеющая сталь)

H

316 (нержавеющая сталь)

HL

316L (нержавеющая сталь)

Примечание: возможно изготовление из других материалов по специальному заказу.

14. Тип резьбы

М20

М20х1.5

Другой размер (по специальному заказу)

15. Тип защитной гильзы или других дополнительных крепежных элементов

BL01

Защитная гильза с фиксированной резьбой BL01

BL03

Защитная гильза с фиксированной резьбой BL03

BDL

Защитная гильза с фиксированной резьбой BDL

BH01

Приваренная защитная гильза BH01

BDH

Приваренная защитная гильза BDH

WRG х K □ - □ □ □ - □ □ □ □ □ - □ □ - □ □ / □

1   2   3 4 5   6 7 8 9 10  11 12 13 14 15

BF02A

Защитная гильза с фланцевым соединением BF02A

BF02B

Защитная гильза с фланцевым соединением BF02B

BF03

Защитная гильза с фланцевым соединением BF03

Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу)

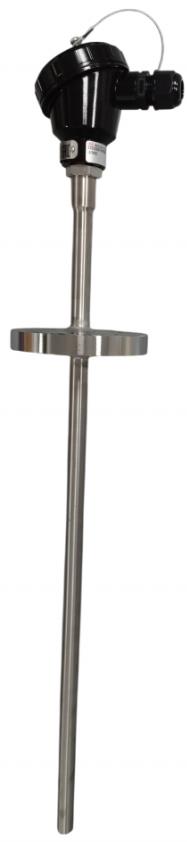

WR□ □ -□□□- □ □□ - □□ □ □ - □ □ □

1  2  3 4 5  6 7 8   9 10 11 12  13 14 15

1 Условное обозначение типа НСХ ТП по ГОСТ Р 8.585-2001

K

K

N

N

E

E

J

J

T

T

S

S

R

R

B

B

2. Количество ЧЭ

Обозначение отсутствует

Один

2

Два

3. Тип присоединения к процессу

0

Без крепления

1

Фиксированная резьба

2

Резьба с зажимной муфтой

5

Фиксированный фланец

6

Фланец с зажимной муфтой

7

Подвижный фланец

4. Тип соединительной головки

3

Водонепроницаемая соединительная головка из литого алюминия

9

Соединительная головка из литого алюминия JDY

ЗА

Водонепроницаемая соединительная головка из нержавеющей стали 304

3HL

Водонепроницаемая соединительная головка из нержавеющей стали 316L

9A

Соединительная головка из нержавеющей стали 304 JDY

9HL

Соединительная головка из нержавеющей стали 316L JDY

3F

Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана

9F

Соединительная головка JDY из литого алюминия с защитой от соляного тумана

5. Диаметр монтажной части ТП (мм)

12

12

16

16

20

20

25

25

Другой диаметр (по специальному заказу), но не более 25 мм

WR□ □ -□□□- □ □□ - □□ □ □ - □ □ □

1  2  3 4 5  6 7 8   9 10 11 12  13 14 15

6. Класс допуска по

ГОСТ Р 8.585-2001

1

Класс 1 (для ТП с НСХ типов: K, N, E, J, T)

2

Класс 2 (для ТП с НСХ типов: K, N, E, J, T, S, R)

P

Класс 3 (для ТП с НСХ типов: В)

7. Тип внутренней резьбы в соединительной головке

M

Внутренняя резьба М20 1.5

N

Внутренняя резьба NPT 1/2”

G

Внутренняя резьба G 1/2”

Z

Внутренняя резьба ZG 1/2”

8. Тип кабельного разъема соединительной головки

Обозначение отсутствует

Разъем из нейлона

D

Водонепроницаемый разъем из нержавеющей стали

9. Тип защитной арматуры

WH

Стальная трубчатая

W

Цельная просверленная

10. Общая длина ТП без учета клеммной головки (мм)

11. Материал защитной арматуры

A

304 (нержавеющая сталь)

H

316 (нержавеющая сталь)

HL

316L (нержавеющая сталь)

Р

310S (нержавеющая сталь)

B

GH3030 (жаропрочный сплав)

C

GH3039 (жаропрочный сплав)

N

Inconel600 (жаропрочный сплав)

К

Incoloy800

G

0Cr18Ni9Ti (нержавеющая сталь)

НС

Хастеллой C

НВ

Хастеллой B

ТТ

Титан

ТА

Тантал

МЕ

Монель

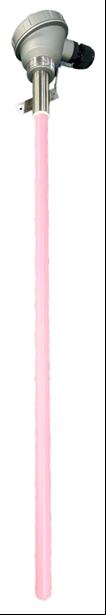

R

Корунд

HR

Высокочистый корунд

JR

Импортный корунд

S

Рекристаллизованный карбид кремния

SS

Новый тип карбида кремния

WS

Карбид кремния спеченный без давления

JS

Импортный карбид кремния

12. Длина погружаемой (монтажной) части (мм)

13. Материал резьбового соединения

A

304 (нержавеющая сталь)

H

316 (нержавеющая сталь)

HL

316L (нержавеющая сталь)

ТТ

Титан

WR□ □ -□□□- □ □□ - □□ □ □ - □ □ □

1  2  3 4 5  6 7 8   9 10 11 12  13 14 15

14. Тип резьбы

М20

М20х1.5

Другой тип (по специальному заказу)

15. Фланцевое крепление

1

Одиночный фланец

2

Парный фланец

® @ @@® ®®®@®@ @®@® ®@®

WR хКп-ппп-пп □□□□-□□□□-□□□

1 Условное обозначение типа НСХ ТП по ГОСТ Р 8.585-2001

K

K

N

N

E

E

J

J

T

T

S

S

R

R

B

B

2. Количество ЧЭ

Обозначение отсутствует

Один

2

Два

3. Тип присоединения к процессу

0

Без крепления

1

Фиксированная резьба

2

Резьба с зажимной муфтой

5

Фиксированный фланец

6

Фланец с зажимной муфтой

7

Подвижный фланец

4. Тип соединительной головки

5

Водонепроницаемая соединительная головка из литого алюминия

5А

Водонепроницаемая соединительная головка из нержавеющей стали 304

5F

Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана

5HL

Водонепроницаемая соединительная головка из нержавеющей стали 316L

9

Соединительная головка из литого алюминия JDY

9A

Соединительная головка из нержавеющей стали 304 JDY

9F

Соединительная головка из литого алюминия с защитой от соляного тумана

9HL

Соединительная головка из нержавеющей стали 316L JDY

5. Диаметр монтажной части (мм)

12

12

16

16

20

20

25

25

Другой диаметр (по специальному заказу)

® @ @@® ®®®@®@ @®@® ®@®

WR хКп-ппп-пп □□□□-□□□□-□□□

6. Класс допуска по ГОСТ Р 8.585-2001

1

Класс 1 (для ТП с НСХ типов: K, N, E, J, T)

2

Класс 2, 3 (для ТП с НСХ типов: K, N, E, J, T, S, R)

P

Класс 3 (для ТП с НСХ типа B)

7. Диаметр защитной гильзы измерительной вставки (мм)

F

4

H

5

J

6

K

8

8. Материал защитной гильзы измерительной вставки

G

06Cr18NillTi (321 - нержавеющая сталь)

H

316 (нержавеющая сталь)

B

GH3030 (жаропрочный сплав)

C

GH3039 (жаропрочный сплав)

Р

310S (нержавеющая сталь)

HL

316L (нержавеющая сталь)

Примечание: возможно изготовление из других материалов по специальному заказу.

9. Тип горячих спаев ТП

1

Открытый спай

2

Заземленный спай

3

Изолированный спай

10. Тип внутренней резьбы в соединительной головке

M

Внутренняя резьба М20 1.5

N

Внутренняя резьба NPT 1/2”

G

Внутренняя резьба G 1/2”

Z

Внутренняя резьба ZG 1/2”

11. Тип кабельного разъема соединительной головки

Обозначение отсутствует

Разъем из нейлона

D

Водонепроницаемый разъем из нержавеющей стали

12. Форма защитной арматуры

WH

Стальная трубчатая

W

Цельная просверленная

Примечание: для защитной арматуры не из металла маркировка отсутствует.

13. Общая длина без учета клеммной головки (мм)

14. Материал защитной арматуры

A

304 (нержавеющая сталь)

H

316 (нержавеющая сталь)

HL

316L (нержавеющая сталь)

Р

310S (нержавеющая сталь)

B

GH3030 (жаропрочный сплав)

C

GH3039 (жаропрочный сплав)

N

Inconel600 (жаропрочный сплав)

К

Incoloy800

НС

Хастеллой C

НВ

Хастеллой B

® @ @@® ®®®@®@ @®@® ®@®

WR хКп-ппп-пп □□□□-□□□□-□□□

ТТ

Титан

ТА

Тантал

МЕ

Монель

Примечание: возможно изготовление из других материалов по специальному заказу.

15. Длина погружаемой (монтажной) части (мм)

16. Материал резьбового соединения

A

304 (нержавеющая сталь)

H

316 (нержавеющая сталь)

HL

316L (нержавеющая сталь)

ТТ

Титан

Примечание: возможно изготовление из других материалов по специальному заказу.

17. Тип резьбы

М20

М20х1.5

Другой тип (по специальному заказу)

18. Фланцевое крепление

1

Одиночный фланец

2

Парный фланец

WRKМ.a.bc □ - 001 □ - □ □ □ □ - □ - □

1       2  3 4 5 6 7  8

Позиция

Описание позиции

Код

Описание кода

a

Конструктивное исполнение измерительного зонда

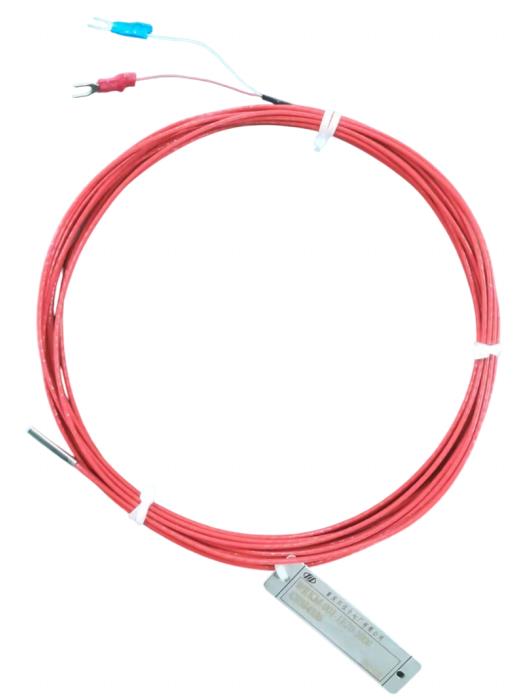

T0

Стержневое исполнение, цилиндрической формы

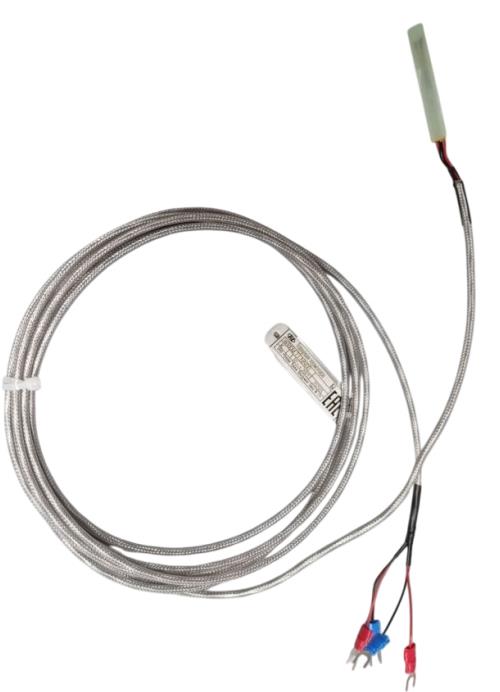

T1

Плоское исполнение, прямоугольной формы

b

Исполнение монтажной части

NN

Прямое исполнение

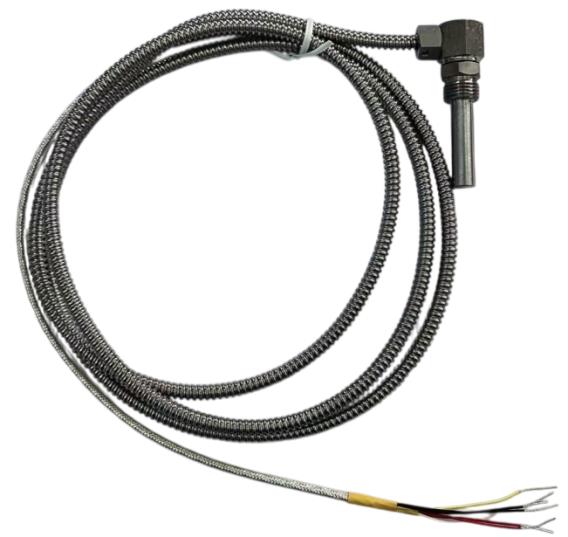

NL

Угловое исполнение (не применимо для исполнения ТП с кодом «Т1»)

c

Тип присоединения к процессу

00

Без крепления

01

Фиксированная резьба

02

Резьба с зажимной муфтой

03

Подвижная резьба

04

Подвижный разъем

05

Фиксированный фланец

06

Фланец с зажимной муфтой

07

Подвижный фланец

1. Количество ЧЭ

Обозначение отсутствует

Один

2

Два

2. Тип конструктивного исполнения

Обозначение отсутствует

Стержневого типа

D

Исполнение для двигателей

Q

Исполнение для турбинных генераторов

Y

Маслоустойчивое исполнение

WRKM.a.bc □ - 001 □ - □ □ □ □ - □ - □

1       2  3 4 5 6 7  8

3. Класс допуска по ГОСТ Р 8.585-2001

1

1

2

2

4. Диаметр корпуса ТП (мм)

E

3

F

4

G

4,5

H

5

J

6

K

8

ХХХ

Габаритные размеры монтажной части для исполнения с кодом «T1»

5. Длина корпуса ТП (мм) (только для конструктивного исполнения с кодом «Т0»)

18

18

Другая длина (по специальному заказу)

6. Длина кабеля с удлинительными проводами (мм)

7. Габаритные размеры ограничительной обжимной трубки (только для конструктивного исполнения Y) (мм)

А

05x40

В

06x40

8. Тип монтажного соединения (при наличии)

M8

М8х40

Другой тип (по специальному заказу)

Условное обозначение НСХ

Класс допуска

Диапазон измерений температуры(1), °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

К, N

1

от -40 до +375 включ. св. +375 до +1200

±1,5

±0,0041

2

от -40 до +333 включ. св. +333 до +1200

±2,5 ±0,00751

3

от -196 до -167 включ. св. -167 до +40

±0,015-|t| ±2,5

J

1

от -40 до +375 включ. св. +375 до +750

±1,5

±0,0041

2

от -40 до +333 включ. св. +333 до +800

±2,5 ±0,00751

T

1

от -40 до +125 включ. св. +125 до +350

±0,5

±0,0041

2

от -40 до +135 включ. св. +135 до +400

±1,0 ±0,00751

3

от -196 до -66 включ. св. -66 до +40

±0,015-|t| ±1,0

E

1

от -40 до +375 включ. св. +375 до +800

±1,5

±0,0041

2

от -40 до +333 включ. св. +333 до +900

±2,5 ±0,00751

3

от -196 до -167 включ. св. -167 до +40

±0,015-|t| ±2,5

S, R

2

от 0 до +600 включ. св. +600 до +1400

±1,5 ±0,00251

B

3

от +600 до +800 включ. св. +800 до +1500

±4,0

±0,0051

Условное обозначение НСХ

Класс допуска

Диапазон измерений температуры, °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

К

1

от 0 до +200

±1,5

2

от 0 до +200

±2,5

Наименование характеристики

Значение

Количество ЧЭ в ТП, шт.

1 или 2

Электрическое сопротивление изоляции при

температуре от +18 до +28 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее(1)

1000

Длина монтажной части ТП(2), мм

от 10 до 50000

Диаметр монтажной части ТП, мм

от 3 до 25

Габаритные размеры монтажной части ТП серии WRKM (ДхШхТ), мм, не более(3)

180x9x2

Масса (без учета защитной гильзы), кг, не более

30

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- общепромышленное исполнение ТП серии WRGхК,

WRхK, WRх

- общепромышленное исполнение ТП серии WRKM

- взрывозащищенное исполнение

- относительная влажность воздуха, %, не более

от -60 до +75 от -60 до +120 от -60 до +75

95

Маркировка взрывозащиты

1Ex db IIC Т6...Т1 Gb X 0Ex ia IIC Т6...Т1 Ga X Ex tb IIIC T85°C Db X

Степень защиты оболочки по ГОСТ 14254-2015

IP66

(1) Данная техническая характеристика не применима для ТП серии WRKM исполнения с кодом «Т1».

(2) Но не менее десяти диаметров ТП (кроме ТП полного погружения).

(3) Другие габаритные размеры по спец. заказу.

Наименование характеристики

Значение

Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее: - для ТП c НСХ типов «К», «J», «Е», «Т», «N»

- для ТП c НСХ типов «R», «S», «В»

40000

20000

Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее: - для ТП c НСХ типов «К», «J», «Е», «Т», «N»

- для ТП c НСХ типов «R», «S», «В»

8

4

Наименование

Обозначение

Количество

Преобразователь термоэлектрический

WR(1)

1 шт.

Паспорт

-

1 экз.

Гильза защитная

-

1 шт.(2)

(1) Обозначение исполнения ТП в соответствии с заказом;

(2) По дополнительному заказу.
