Уровнемеры радарные волноводные SUP
| Номер в ГРСИ РФ: | 93966-24 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Hangzhou Supmea Automation Co., Ltd, КНР |
Уровнемеры радарные волноводные SUP (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 93966-24 |
| Действует | по 29.11.2029 |
| Наименование | Уровнемеры радарные волноводные |
| Модель | SUP |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1afe6b3a-5b72-5889-cd30-a5b1b92ef867 |
Производитель / Заявитель
Hangzhou Supmea Automation Co., Ltd, КНР
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
93966-24: Описание типа
2024-93966-24.pdf
|
Скачать | 392.9 КБ | |
|
93966-24: Методика поверки
2024-mp93966-24.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Уровнемеры радарные волноводные SUP (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов.
Описание
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности и в слое измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня измеряемой (контролируемой) среды через измеренное расстояние.
Уровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен преобразователь сигналов со встроенным дисплеем для индикации и управления, который через соединитель подключен к волноводу.
При наличии встроенного индикатора отображение информации осуществляется и на нем.
В зависимости от конструктивного исполнения антенны уровнемеры выпускаются в следующих модификациях: SUP-RD701-DL, SUP-RD702-DL, SUP-RD703-DL.
Уровнемеры модификаций SUP-RD701-DL и SUP-RD702-DL оснащены стержневым или тросовым волноводом, уровнемеры модификации SUP-RD702-DL и SUP-RD703-DL оснащены сдвоенным тросовым волноводом.

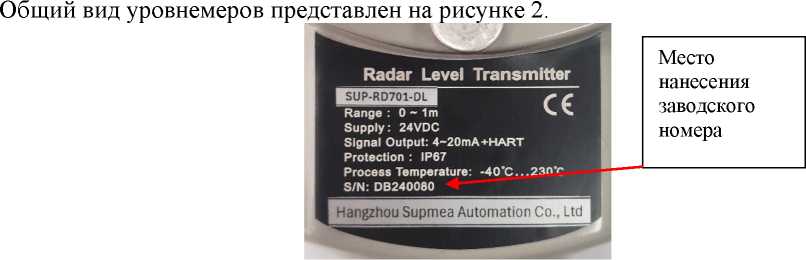

Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Пример маркировочной таблички

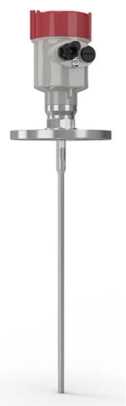

а)
б)
в) г)
а) модификации SUP-RD701-DL, SUP-RD702-DL с одиночной стержневой антенной; б) модификация SUP-RD701-DL с одиночной кабельной антенной; в) модификация SUP-RD702-DL со сдвоенной кабельной антенной;
г) модификация SUP-RD703-DL;

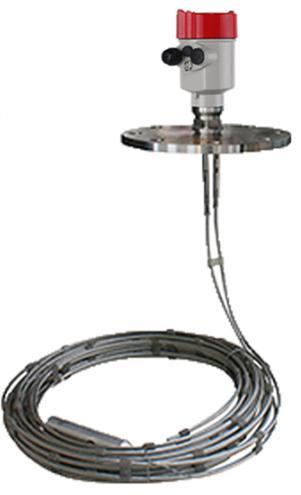

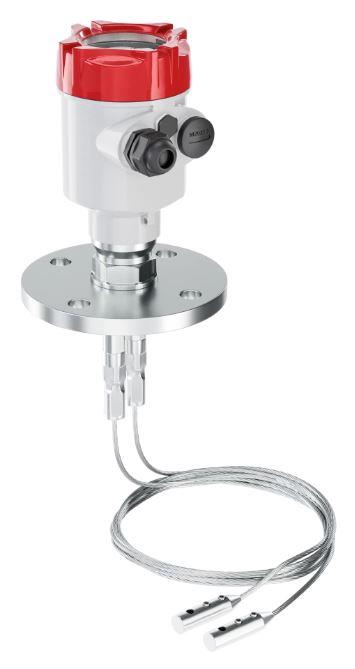

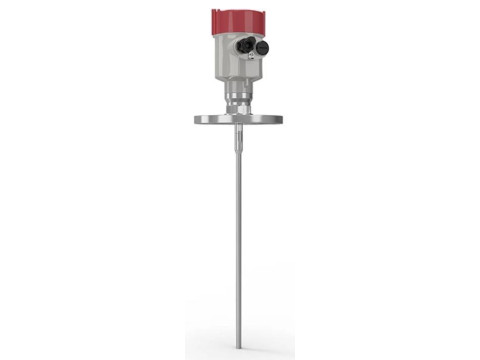

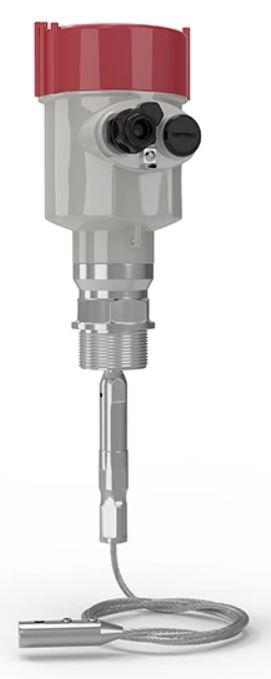

Рисунок 2 - Общий вид уровнемеров
Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией преобразователя сигналов.
Программное обеспечение
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. МПО предназначено для обработки сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений. МПО заносится в защищенную от записи энергонезависимую память преобразователя сигналов при их производстве. Доступ к программному обеспечению исключён конструкцией уровнемера. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация версии встроенного программного обеспечения осуществляется в главном меню уровнемера.
Нормирование метрологических характеристик уровнемеров проведено с учетом того, что ПО является их неотъемлемой частью.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 1101.xx.xx |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
* «хх» принимает значения от 00 до 90. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня1), м, для модификаций: - SUP-RD701-DL | |
|
- стержневое исполнение |
от 0,3 до 5 |
|
- тросовое исполнение - SUP-RD702-DL |
от 0,3 до 30 |
|
- тросовое исполнение |
от 0,3 до 2 |
|
- стержневое исполнение - SUP-RD703-DL |
от 0,3 до 10 |
|
- тросовое исполнение |
от 0,3 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм, для модификаций: - SUP-RD701-DL | |
|
- при L < 5 |
±5 |
|
- при 5 < L < 10 |
±10 |
|
- при 10 < L < 20 |
±20 |
|
- при 20 < L < 30 - SUP-RD702-DL |
±25 |
|
- при L < 2 |
±5 |
|
- при 2 < L < 10 |
±10 |
|
- SUP-RD703-DL |
±10 |
|
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения2) |
±0,03 |
|
1) - Указаны предельные значения. Фактический диапазон в зависимости от конструктивной модификации и типа измеряемой среды указан в паспорте и в маркировке уровнемера. | |
|
Примечание: L - значение верхнего предела диапазона измерений, м | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Частота излучения, ГГ ц |
от 0,5 до 1,8 |
|
Диапазон температур измеряемой среды1), °С, для модификаций: - SUP-RD701-DL - SUP-RD702-DL - SUP-RD703-DL |
от -40 до +250 от -40 до +200 от -40 до +150 |
|
Давление измеряемой среды1), МПа |
от -0,1 до 4 |
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В |
220±10% 24 |
|
Цифровые интерфейсы связи1) |
RS-485 |
|
Поддерживаемые протоколы связи |
HART, Modbus RTU |
|
Габаритные размеры корпуса уровнемера (ДхШхВ), мм, не более |
96x125x147 |
|
Масса без фланца и зонда, кг, не более |
4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -20 до +80 80 от 84 до 106 |
|
Степень защиты по ГОСТ 14254-151) |
IP65, IP67 |
|
1) - в зависимости от исполнения уровнемера | |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится методом печати на титульном листе руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный волноводный* |
SUP |
1 шт. |
|
ЖК-дисплей |
- |
По заказу |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе 3 «Инструкция по установке» документа «Уровнемеры радарные волноводные SUP модификации SUP-RD701-DL, SUP-RD702-DL, SUP-RD703-DL. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г.№ 3459;
Стандарт предприятия Hangzhou Supmea Automation Co., Ltd, КНР.
