Датчики тахометрические МЭД-1
| Номер в ГРСИ РФ: | 94174-24 |
|---|---|
| Категория: | Тахометры |
| Производитель / заявитель: | ООО "РегЛаб", г. Екатеринбург |
Датчики тахометрические МЭД-1 (далее по тексту - датчики) предназначены для преобразований частоты вращения в электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94174-24 |
| Наименование | Датчики тахометрические |
| Модель | МЭД-1 |
| Срок свидетельства (Или заводской номер) | 24.12.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "РегЛаб" (ООО "РегЛаб"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Актуальность информации | 29.12.2024 |
Поверители
Скачать
| 94174-24: Описание типа | Скачать | 178.3 КБ | |
| 94174-24: Методика поверки | Скачать | 3.1 MБ |
Описание типа
Назначение
Датчики тахометрические МЭД-1 (далее по тексту - датчики) предназначены для преобразований частоты вращения в электрический сигнал.
Описание
Принцип работы датчика основан на преобразовании изменения магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в электрический сигнал.
При измерении частоты вращения на вал устанавливают зубчатое колесо из ферромагнитного материала (либо используют паз-гребень на валу), а датчик размещают на расстоянии не более 3 мм от зубьев колеса.
При вращении зубчатого колеса происходит изменение магнитного поля, воздействующего на чувствительный элемент датчика, и на выходе датчика формируется электрический сигнал - последовательность прямоугольных импульсов (тока/напряжения), частота которых F определяется частотой вращения вала ^ и числом зубьев колеса Z. Частота последовательности импульсов характеризует частоту вращения зубчатого колеса и определяется из соотношения F ~& z .
Датчики выполнены в виде моноблока с кабелем (для исполнения с разъемом на датчике - без кабеля), на котором, в зависимости от конструктивного исполнения, установлен или отсутствует разъем, и отличаются друг от друга параметрами выходного сигнала.
Внутри корпуса из нержавеющей стали установлена плата преобразователя с чувствительным элементом и постоянным магнитом.
Преобразователь реализует следующие функции:
- преобразование частоты вращения зубчатого ферромагнитного колеса, установленного на вал агрегата, в импульсный электрический сигнал;
- преобразование частоты вращения вала агрегата («паз-гребень» на валу) в импульсный электрический сигнал;
Датчик крепится к опоре в гладкое или в резьбовое отверстие с помощью крепежных гаек.
К настоящему типу относятся датчики тахометрические МЭД-1 исполнений, указанных в таблице 1.
Таблица 1
|
Исполнение |
Формируемый сигнал |
Число жил кабеля |
|
Тип | ||
|
МЭД-1Т |
Импульсный сигнал тока, пропорциональный частоте вращения |
3* |
|
МЭД-1Ф |
Импульсный сигнал напряжения, пропорциональный частоте вращения (датчик-фазоотметчик) |
4** |
|
МЭД-1ФОК |
«Открытый коллектор» (NPN), импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик) |
4** |
|
МЭД-1Ф1 |
Импульсный сигнал напряжения, пропорциональный частоте вращения (датчик-фазоотметчик), с отслеживанием направления вращения |
4** |
|
МЭД-1ФОК1 |
«Открытый коллектор» (NPN), импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик), с отслеживанием направления вращения |
4** |
|
* Для работы датчика используется стандартная двухпроводная схема (пассивный датчик), третья жила кабеля, соединенная с экраном кабеля, для достижения необходимых характеристик по помехоустойчивости должна быть подключена к линии защитного заземления. * * Для работы датчика используется трехпроводная схема подключения (активный датчик), четвертая жила кабеля, соединенная с экраном кабеля, для достижения необходимых характеристик по помехоустойчивости должна быть подключена к линии защитного заземления. | ||
Для исполнения МЭД-1Т уровень логического «0» менее 6 мА, уровень логической «1» более 16 мА. Верхний уровень тока составляет (20,5 ± 0,5) мА.
Для исполнений МЭД-1Ф, МЭД-1ФОК, МЭД-1Ф1, МЭД-1ФОК1 уровень логического «0» должен быть менее 2,5 В (в зависимости от применяемой нагрузки), уровень логической «1» должен быть от 10 В до (Unum - 2,5) В, в зависимости от напряжения питания датчика (Цпит: от 10 до 28 В) и выбранной нагрузки датчика (нагрузка выбирается в зависимости от порога срабатывания счётчика импульсов).
Структура обозначения датчиков:
Датчик тахометрический МЭД-1 Х -ХХХХХХ ХХХ - Х. ХХ . Х-Х-Х
Тип выходного сигнала:
«Т» - импульсы тока (до 20 мА), пропорционально частоте
вращения (от 2 до 15 500 Гц)
«Ф» - импульсы напряжения (до ипит), пропорционально
частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц)
«ФОК» - открытый коллектор (NPN), импульсный сигнал
пропорциональный частоте вращения (датчик-
фазоотметчик, от 0 до 10 000 Гц)
«Ф1» - импульсы напряжения (до ипит), пропорционально
частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц), с отслеживанием направления вращения
«ФОК1» - «открытый коллектор (NPN)», импульсный сиг
нал пропорциональный частоте вращения (датчик-
фазоотметчик, от 0 до 10 000 Гц), с отслеживанием направ
ления вращения
|
Тип резьбы корпуса датчика: | ||
|
метрическая резьба: |
дюймовая резьба: | |
|
«М10100» - М10х1 |
«М22200» - М22х2,0 |
«Д38024» - 3/8'-24 UNF |
|
«М10125» - М10х1,25 |
«М24100» - М24х1 |
«Д71620» - 7/16'-20 UNF |
|
«М12100» - М12х1 |
«М24150» - М24х1,5 |
«Д12020» - 1/2'-20 UNF |
|
«М12125» - М12х1,25 |
«М24200» - М24х2,0 |
«Д91618» - 9/16'-18 UNF |
|
«М12150» - М12х1,5 |
«М27150» - М27х1,5 |
«Д58018» - 5/8'-18 UNF |
|
«М14100» - М14х1 |
«М27200» - М27х2,0 |
«Д34016» - 3/4'-16 UNF |
|
«М14125» - М14х1,25 |
«М30150» - М30х1,5 |
«Д34020» - 3/4'-20 UNEF |
|
«М14150» - М14х1,5 |
«М30200» - М30х2,0 |
«Д78014» - 7/8'-14 UNF |
|
«М16100» - М16х1 |
«М33150» - М33х1,5 |
«Д11812» - 1 1/8'-12 UNF |
|
«М16150» - М16х1,5 |
«М33200» - М33х2,0 |
«Д11412» - 1 1/4'-12 UNF |
|
«М18100» - М18х1 |
«М36150» - М36х1,5 |
«Д13812» - 1 3/8'-12 UNF |
|
«М18150» - М18х1,5 |
«М36200» - М36х2,0 |
«Д11212» - 1 1/2'-12 UNF |
|
«М18200» - М18х2,0 |
«М36300» - М36х3,0 | |
|
«М20100» - М20х1 |
«М39150» - М39х1,5 | |
|
«М20150» - М20х1,5 |
«М39200» - М39х2,0 | |
|
«М20200» - М20х2,0 |
«М39300» - М39х3,0 | |
|
«М22100» - М22х1 |
«М42200» - М42х2,0 | |
|
«М22150» - М22х1,5 |
«М42300» - М42х3,0 | |
Длина корпуса датчика, мм:
от 50 до 200 мм, шаг 5 мм
(Например: «050» - 50 мм, «125» - 125 мм, «200» - 200 мм)___________________
Наличие разъема на датчике (на кабеле датчика):
«0» - с постоянно присоединенным кабелем без разъема
«1» - с разъемом (для общепромышленного исполнения)
«2» - с постоянно присоединенным кабелем длиной 1 м и разъемом (для общепромышленного исполнения)
Для «1» и «2» необходим «кабель-удлинитель МЭД-1» для подключения датчика
Структура обозначения датчиков:
Датчик тахометрический МЭД-1 Х -ХХХХХХ ХХХ - Х. ХХ . Х -Х -Х
Длина кабеля датчика, м:
«00» - для исполнения с постоянно присоединенным кабелем и разъемом (длина фиксирована и составляет 1 м), для исполнения с разъемом (кабель отсутствует) «ХХ» - указывается длина кабеля в метрах: «01» - 1 м, «02» - 2 м ... «20» - 20 м (от 1 до 20 м)____________________________________________________________________________
Наличие (тип) защитного металлорукава:
«0» - кабель без защитного металлорукава, кабель отсутствует (для исполнения с разъемом)
«1» - кабель в металлорукаве без ПВХ оболочки, оцинкованный
«2» - кабель в металлорукаве с ПВХ оболочкой, оцинкованный (только для общепромышленного исполнения)
«3» - кабель в металлорукаве без ПВХ оболочки, нержавеющая сталь___________________
Тип взрывозащиты:
«2» - Общепромышленное исполнение_____________________________________________
Температурный класс:
«4» - температурный класс Т4 (температура эксплуатации от минус 60 °С до 120 °С)
«5» - температурный класс Т5 (температура эксплуатации от минус 60 °С до 85 °С)
Пломбировка датчиков не предусмотрена.
Нанесение знака поверки на датчики не предусмотрено.
Маркировка датчика МЭД-1 нанесена на корпус датчика методом лазерной гравировки и содержит заводской номер. Формат заводского номера цифровой.

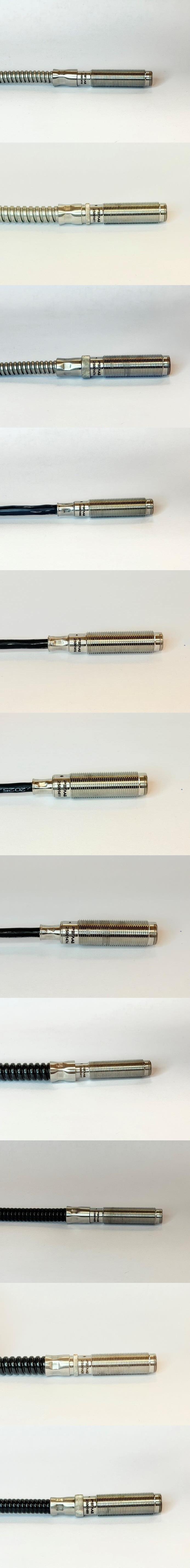

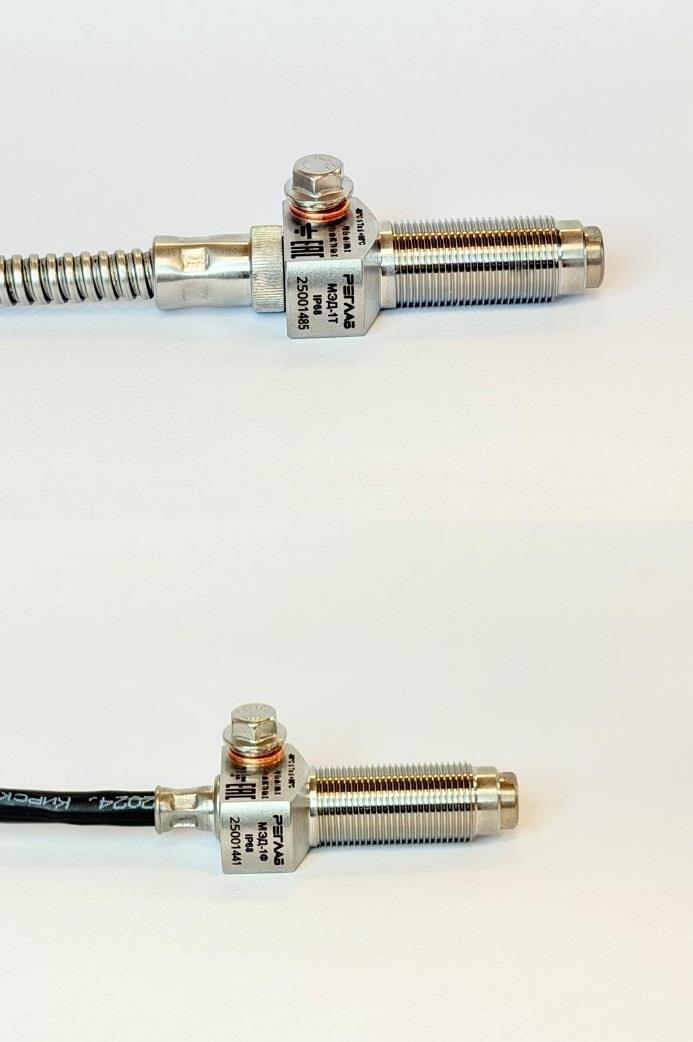

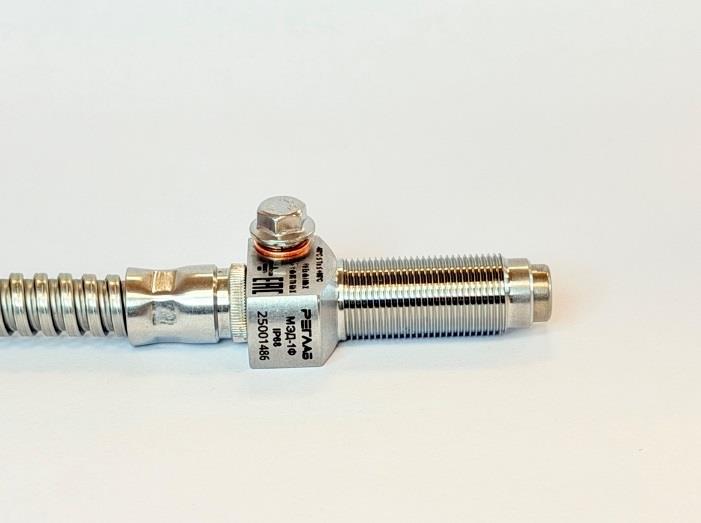

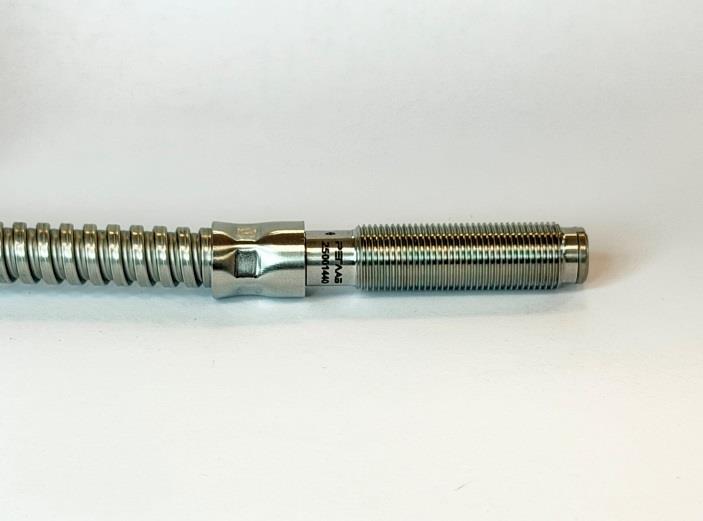

Внешний вид датчиков представлен на рисунке 1.
с кабелем, в защитном металлорукаве с кабелем, без защитного металлорукава
с разъемом на датчике Рисунок 1 - Внешний вид датчиков МЭД-1, для всех модификаций, с указанием места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики датчиков тахометрических МЭД-1 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики датчика
|
Наименование характеристики |
Значение | |
|
МЭД-1Т |
МЭД-1Ф |МЭД-1ФОК |МЭД-1Ф1 |МЭД-1ФОК1 | |
|
Диапазон преобразований частоты вращения, об/с (Гц) |
от 2 до 15500 |
от 0,2 до 10000 |
|
Пределы допускаемой относительной погрешности преобразования частоты вращения, % |
±0,1 | |
Таблица 3 - Основные технические характеристики датчиков
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон преобразований частоты вращения, об/с (Гц) |
от 2 до 15500 1) от 0 до 10000 2) |
|
Диапазон аналогового выходного сигнала (ток) 1), мА |
от 4 до 20 |
|
Диапазон аналогового выходного сигнала (напряжение) 3), В |
от 0 до ипит |
|
Напряжение питания (ипит) от источника постоянного тока, В |
от 10 до 28 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Ток потребления, мА, не более |
21 1) 24 2) |
|
Степень защиты, обеспечиваемая корпусом датчика |
IP68 |
|
Время установления рабочего режима, с, не более |
1 |
|
Режим работы |
непрерывный |
|
Масса, кг, не более |
Таблица 4 |
|
Габаритные размеры, мм, не более |
Таблица 4 |
|
Условия эксплуатации: - температура окружающего воздуха в рабочих условиях, °С для группы Т4 для группы Т5 - тип атмосферы - относительная влажность при 35 °С, % - атмосферное давление, кПа |
от -60 до +120 от -60 до +85 II по ГОСТ 15150 не более 98 от 84,0 до 106,7 |
|
1) - для исполнения МЭД-1Т; 2) - для исполнений МЭД-1Ф, МЭД-1Ф1, МЭД-1ФОК, МЭД-1ФОК1; 3) - для исполнений МЭД-1Ф, МЭД-1Ф1 выход «push-pull»; - для исполнений МЭД-1ФОК, МЭД-1ФОК1 выход «открытый коллектор NPN / открытый сток». | |
Таблица 4 - Габаритные размеры и масса датчиков тахометрических МЭД-1
|
Длина, мм |
Диаметр, мм | ||
|
от 10 до 14 |
от 16 до 18 |
от 20 до 22 | |
|
от 50 до 100 |
не более 0,4 кг |
не более 0,6 кг |
не более 0,8 кг |
|
от 100 до 200 |
не более 0,8 кг |
не более 1,2 кг |
не более 1,6 кг |
Примечание - масса датчика указана с учётом разъёма и кабеля длиной 1 м.
Таблица 5 - Показатели надежности датчиков тахометрических МЭД-1
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, не менее, ч |
100 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносят на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность датчика
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Датчик тахометрический МЭД-1* |
РГДП.468222.001 |
1 |
|
Крепёжные принадлежности (2 гайки, 2 шайбы стопорные с лапками по ГОСТ 13463 или ГОСТ 13465) |
- |
1 |
|
Кабель-удлинитель |
РГДП.469419.001 |
* |
|
Руководство по эксплуатации |
РГДП.468222.001 РЭ |
** |
|
Паспорт |
РГДП.468222.001 ПС |
1 |
|
* исполнение датчика, длина кабеля, тип кабеля-удлинителя, наличие разъема согласно спецификации; * * приведено на сайте изготовителя. | ||
Сведения о методах измерений
Методика измерений содержится в документе РГДП.468222.001 РЭ «Датчик тахометрический МЭД-1. Руководство по эксплуатации.» Раздел 2. «Использование по назначению.»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022г. №2183 «Об утверждении государственной поверочной схемы для средств угловой скорости и частоты вращения»;
РГДП.468222.001 ТУ «Датчик тахометрический МЭД-1». Технические условия.
