Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15
| Номер в ГРСИ РФ: | 94175-24 |
|---|---|
| Производитель / заявитель: | ООО "Контроль ИТ", Московская область, г. Химки |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15 (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94175-24 | |||||||||
| Действует | по 24.12.2029 | |||||||||
| Наименование | Зонды периферийного узла Системы контроля, мониторинга и управления трафиком | |||||||||
| Модель | КМУТ М15 | |||||||||
| Приказы |
№1552 от
05.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2cc34037-d6ea-dff6-acd4-7efe0c0ce41b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Контроль ИТ», РОССИЯ, 125212, г. Москва, Головинское ш., д. 5, к. 1; 141401; Московская обл., г. Химки, ул. Рабочая, стр. 2, к. 95
Поверка
| Методика поверки / информация о поверке |
РМБТ.466961.007-004-01 МП ГСИ. Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 05.08.2026)
РМБТ.466961.007-004 МП ГСИ. Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15. Методика поверки.
(по 05.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 96 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
94175-24: Описание типа
2024-94175-24.pdf
|
Скачать | 296.8 КБ | |
|
94175-24: Методика поверки
2024-mp94175-24.pdf
Файл устарел
|
Скачать | 7.9 MБ | |
|
94175-24: Описание типа
2026-94175-24.pdf
|
Скачать | 284.7 КБ | |
|
94175-24: Методика поверки
РМБТ.466961.007-004-01 МП
2026-mp94175-24.pdf
|
Скачать | 2.6 MБ | |
|
94175-24: Методика поверки
РМБТ.466961.007-004 МП
2024-mp94175-24-1.pdf
|
Скачать | 6 MБ |
Описание типа
Назначение
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15 (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.
Описание
Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.
Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зонда КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ), в том числе центральным сервером.
Зонды КМУТ обладают следующими функциональными возможностями:
- измерение характеристик трафика в сети связи с пропускной способностью до 1 Гбит/с;
- измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи;
- резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;
- одновременный контроль характеристик трафика двух независимых каналов связи;
- обеспечение отказоустойчивости электропитания за счет наличия двух внешних, независимых импульсных блоков электропитания;
- организация резервного или технологического канала связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM;
- определение наличия напряжения в сети электропитания с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени РФ UTC (SU), хранение в памяти и выдача информации на сервер центрального узла Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.
Обеспечение дополнительной фильтрации трафика на зонде КМУТ достигается за счет увеличения количества правил фильтрации. Все пакеты, приходящие на зонд КМУТ, будут дополнительно оцениваться и обрабатываться вычислительным ядром зонда КМУТ.
Обеспечивается удаленное соединение с зондом КМУТ с помощью защищенных криптографических протоколов.
Обеспечивается контроль процесса загрузки операционной системы зонда КМУТ и защита его системного программного обеспечения за счет отдельного микропроцессора российского производства, установленного на дополнительной плате (модуль доверенной загрузки).
Конструктивно зонды КМУТ выполнены в виде моноблоков, в которых размещены специализированные электронные платы. Разъемы для подачи электропитания и интерфейсы для подключения к сети связи, кабелей управления, выносных антенн располагаются на лицевой или задней панели моноблоков. Защитные корпуса моноблоков изготавливаются из штампованного металла и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпус зонда КМУТ имеет эффективное пассивное охлаждение конструкции «корпус-радиатор». На лицевой панели располагаются индикаторы состояния зонда КМУТ.
Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Заводские номера в буквенно-цифровом формате наносятся типографским способом на наклейку, распложенную на задней панели зондов КМУТ в форме информационной таблички. Также считывание серийного номера возможно по специальной команде в интерфейсе командной строки.

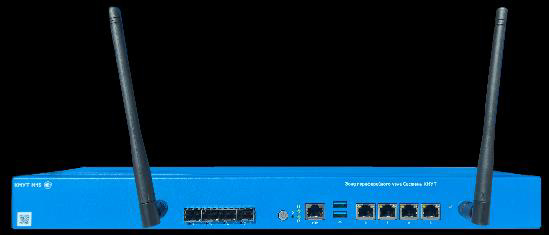

Общий вид зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 и 2. Конструкцией предусмотрена возможность установки пломб. Пломбирование зондов КМУТ предусмотрено на болтах крепления корпуса к задней панели зондов КМУТ. Пломбы могут представлять собой специальные защитные наклейки или бирки. Возможные места установки пломб: болты крепления верхних крышек корпусов к основанию, боковые панели приборов и/или на винты крепления панелей к алюминиевому профилю, крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки.
Место нанесения знака утверждения
Место нанесения заводского номера
Место пломбировки
Место нанесения заводского номера
Место пломбировки

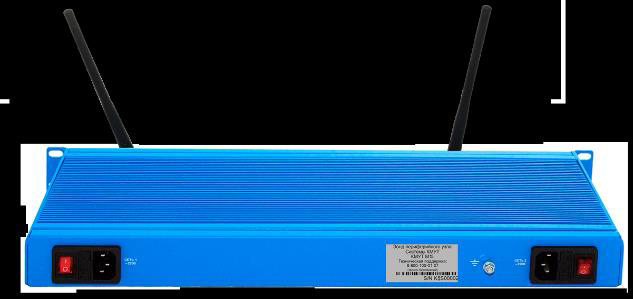

Рисунок 2 - Общий вид задней панели зонда КМУТ М15
Программное обеспечение
Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЭХО - Зонд 2.0 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4 |
|
Цифровой идентификатор ПО |
указывается в формуляре |
|
Алгоритм вычисления цифрового идентификатора |
md5 |
Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики зондов
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества переданной (принятой) информации (данных), байт |
от 1 до 104 857 600 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт |
±140-4 K |
|
Диапазон измерений продолжительности (длительности) сеансов передачи данных, с |
от 1 до 3600 |
|
Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с |
±0,3 |
|
Диапазон измерений пропускной способности канала передачи данных, кбит/с |
от 100 до 0,5-106 |
|
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % |
±1 |
|
Диапазон измерений скорости передаваемой информации, кбит/с |
от 100 до 0,9-106 |
|
Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, % |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с |
±0,3 |
|
Диапазон измерений средней задержки передачи пакетов данных (PD), мкс |
от 0 до 1,5-106 |
|
Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, % |
±1 |
|
Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс |
от 0 до 1-105 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), % |
±1 |
|
Диапазон измерений коэффициента потерь пакетов данных (PL) |
от 0 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов |
±3,040—5 |
Таблица 3 - Основные технические характеристики зондов
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока частотой 50 ± 5 Гц, В |
220 ± 22 |
|
Потребляемая мощность, В^А, не более: |
36 |
|
Габаритные размеры, мм, не более: |
450x148x44 |
|
Масса, кг, не более: |
3 |
|
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
Знак утверждения типа
наносится типографским способом на руководство по эксплуатации или методом шелкографии на лицевую панель зондов.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Зонд периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15 |
КМУТ М15 |
1 |
|
Комплект принадлежностей |
_ |
1 комплект |
|
Руководство по эксплуатации |
РМБТ.466961.007-004 РЭ |
1 экз. |
|
Формуляр |
РМБТ.466961.007-004 ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 руководства по эксплуатации РМБТ.466961.007-004 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», разделы: 7.2, 7.3
РМБТ.466961.007-004 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15. Технические условия»
