Вольтметры URE 3
| Номер в ГРСИ РФ: | 94327-25 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Вольтметры URE 3 предназначены для измерения напряжения постоянного тока, напряжения переменного тока (среднеквадратического значения, пикового значения (положительного, отрицательного, размаха)), частоты напряжения переменного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94327-25 | |||||||||
| Наименование | Вольтметры | |||||||||
| Модель | URE 3 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 004f596e-05ef-d297-1bf0-1b008c78d126 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "Rohde & Schwarz GmbH & Co", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
94327-25: Описание типа
2025-94327-25.pdf
|
Скачать | 217.8 КБ | |
|
94327-25: Методика поверки
2025-mp94327-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Вольтметры URE 3 предназначены для измерения напряжения постоянного тока, напряжения переменного тока (среднеквадратического значения, пикового значения (положительного, отрицательного, размаха)), частоты напряжения переменного тока.
Описание
Конструктивно вольтметры URE 3 выполнены в виде единого блока. Корпус выполнен из металла (алюминиевого сплава), окрашен в серый цвет.
Принцип действия вольтметров URE 3 основан на преобразовании входного аналогового сигнала в цифровой код с помощью аналого-цифрового преобразователя с дальнейшей низкочастотной фильтрацией и индикацией измеренного значения сигнала на жидкокристаллическом дисплее. Имеются возможности переключения режимов измерений, автоматического и ручного выбора пределов измерений с удержанием результата измерений, изменения скорости измерений, самодиагностики.
Все узлы размещены в корпусе, включая жидкокристаллический дисплей с подсветкой, кнопки переключения режимов работы, коаксиальный BNC вход, разъём интерфейса IEEE 488 и разъем питания.
Общий вид вольтметров URE 3 представлен на рисунке 1.
Места нанесения на вольтметры URE 3 знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера представлены на рисунке 2.
Знак утверждения типа наносится в правом нижнем углу задней стенки корпуса прибора.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на свободном от надписей пространстве на задней стенке корпуса прибора.
Ограничение доступа к местам настройки (регулировки), расположенным внутри корпуса, осуществляется путем нанесения наклейки на один из винтов крепления задней стенки прибора.
Заводской номер наносится на задней стенке корпуса прибора в виде наклейки, содержащей обозначение в виде последовательности цифр.
К утверждаемому типу относятся заводские номера 101124, 101216.
J о«т*
ЙМН; URf3
rohde&schwarz rms/peak voltmeter

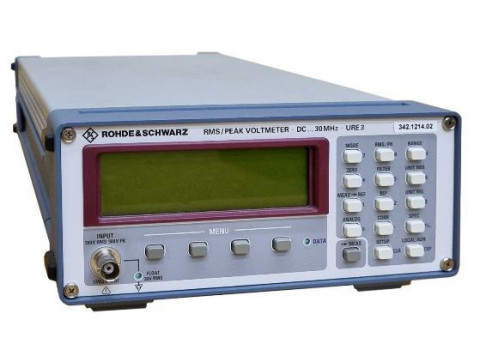

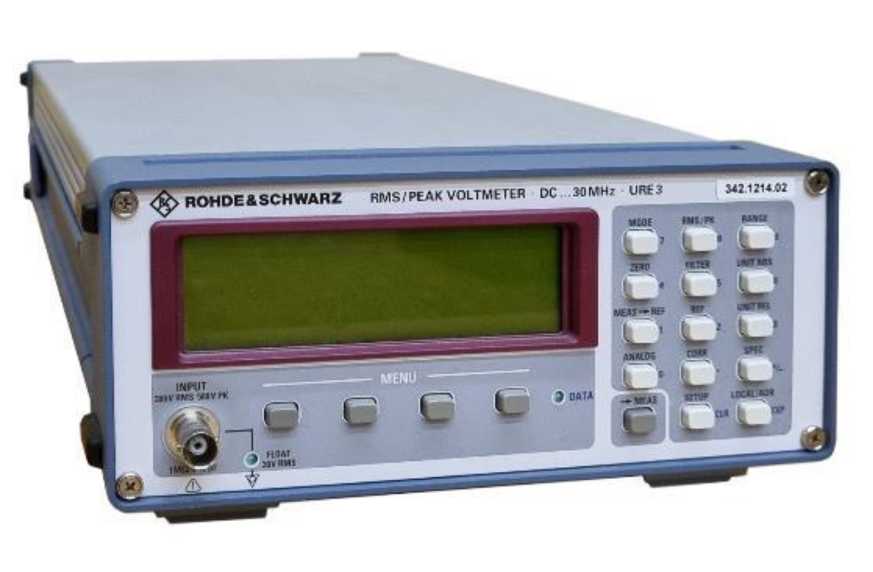

Рисунок 1 - Общий вид вольтметра URE 3
Место нанесения знака утверждения типа
Место нанесения серийного номера
row» OF ON ■■ r
NtiUOV ceW'TMDM.'nev
7Э»Г7Ж?«а>¥ КСШ-П9И.'И1У
IEEE4«
OOHKOJ-Q HOTQ- Ci)
К 11 EV О» TMC (3 FRf 0 (3-
Место наклейки от несанкционированного доступа
Место нанесения знака поверки

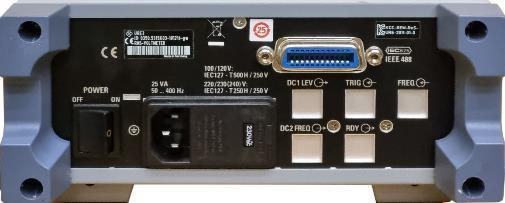

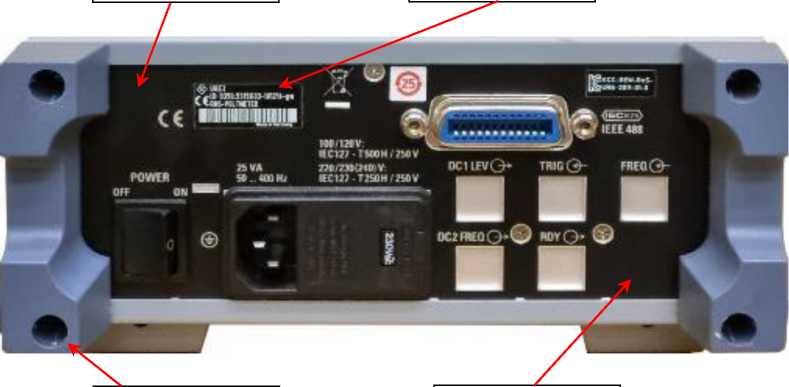

Рисунок 2 - Места нанесения на вольтметр URE 3 знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера
Программное обеспечение
Программное обеспечение (далее - ПО) вольтметров URE 3 состоит из встроенного ПО, предназначенного для реализации процессов измерения. Встроенное ПО (прошивка) является метрологически значимым, загружается в интегрированную память вольтметров URE 3 на предприятии-изготовителе во время производства и является недоступным для потребителя.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ure 3 |
|
Номер версии (идентификационный номер) ПО |
3.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от 1 •IO-3 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,1 •IO-2 •иизм + 10 е.м.р.) |
|
Диапазон измерений напряжения переменного тока, В |
от 5•IO-5 до 300 |
|
Диапазон частот измеряемого напряжения переменного тока, Гц |
от 0,02 до 3407 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
в соответствии с таблицей 4 |
|
Диапазон измерений частоты напряжения переменного тока, Гц |
от 0,02 до 3407 |
|
Пределы допускаемой абсолютной погрешности измерений частоты напряжения переменного тока, Гц |
±5 •IO-3 • Бизм |
|
Примечания. иизм - значение измеряемого напряжения, В; е.м.р. - единица младшего разряда, в соответствии с таблицей 3; Бизм - значение измеряемой частоты, Гц | |
Таблица 3 - Значения единиц младшего разряда в режиме измерений напряжения постоянного тока
|
Пределы измерений |
10 мВ |
100 мВ |
1 В |
10 В |
100 В |
1000 В |
|
Значение единицы младшего разряда |
1 мкВ |
10 мкВ |
100 мкВ |
1 мВ |
10 мВ |
100 мВ |
Таблица 4 - Пределы допускаемой относительной погрешности измерения напряжения переменного тока
|
Пределы измерений |
Поддиапазоны частот | |||||
|
от 0,02 Гц до 100 кГц вкл. |
св. 100 кГц до 1 МГц вкл. |
св. 1 МГц до 3 МГц вкл. |
св. 3 МГц до 10 МГц вкл. |
св. 10 МГц до 20 МГц вкл. |
св. 20 МГц до 30 МГц вкл. | |
|
300 В |
±0,5 % |
±2,5 % |
- |
- |
- |
- |
|
100 В |
±1,5 % |
±3 % | ||||
|
30 В |
±0,7 % |
±1,5 % |
±2,5 % | |||
|
10 В |
±1 % |
±1,7 % |
±4 % |
±8 % | ||
|
10 мВ | ||||||
|
3 мВ |
±2 % |
±5 % |
±10 % |
- | ||
|
1 мВ |
±1,5 % | |||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +23 °С, %, не более - атмосферное давление, кПа |
от +18 до +28 80 от 86,6 до 106,7 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 47 до 53 |
|
Потребляемая мощность, ВА, не более |
25 |
|
Входное сопротивление, МОм, не более |
1 |
|
Входная емкость, пФ, не более |
40 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
103 219 350 |
|
Масса, кг, не более |
4,5 |
Знак утверждения типа
наносится в виде наклейки на задней стенке корпуса вольтметра URE 3 и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность вольтметров URE 3
|
Наименование |
Обозначение |
Количество, шт. |
|
Вольтметр URE 3 |
URE 3 |
1 |
|
Шнур питания |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Формуляр |
- |
1 |
Сведения о методах измерений
приведены в разделе «Порядок работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения в диапазоне частот 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
