Спектрометры оптико-эмиссионные OES-802
| Номер в ГРСИ РФ: | 94368-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | "SiChuan Syens Instrument Co., LTD.", КНР |
Спектрометры оптико-эмиссионные OES-802 (далее - спектрометры) предназначены для измерений массовых долей элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94368-25 |
| Наименование | Спектрометры оптико-эмиссионные |
| Модель | OES-802 |
| Срок свидетельства (Или заводской номер) | 17.01.2030 |
Производитель / Заявитель
"SiChuan Syens Instrument Co., LTD.", КНР
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 94368-25: Описание типа | Скачать | 122.3 КБ | |
| 94368-25: Методика поверки | Скачать | 1.4 MБ |
Описание типа
Назначение
Спектрометры оптико-эмиссионные OES-802 (далее - спектрометры) предназначены для измерений массовых долей элементов в металлах и сплавах.
Описание
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из источника возбуждения спектров, искрового стенда, оптической части спектрометра, а также автоматизированной системы управления работой спектрометра.
В качестве источника возбуждения спектров в спектрометрах применяется искровой генератор. Искровой разряд в искровом стенде между поверхностью анализируемого образца и противоэлектродом возбуждается в среде аргона. Излучение разряда через окошко полихроматора проецируется в оптическую систему спектрометра. Полихроматоры спектрометров построены по схеме Пашен-Рунге, в которой входные щели, вогнутые голографические дифракционные решетки, установлены на круге Роуланда. Регистрация эмиссионного излучения осуществляется на основе высокопроизводительных ПЗС-матриц. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.
Корпус спектрометров изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на задней стенке спектрометра. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

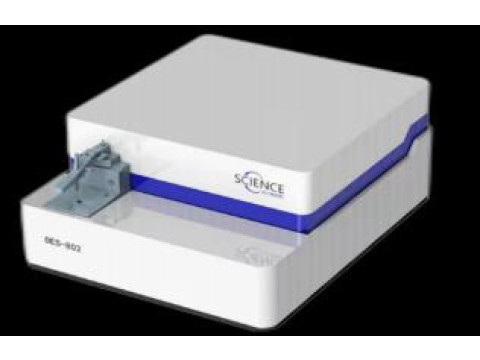

Рисунок 1 - Общий вид спектрометров оптико-эмиссионных OES-802
Рисунок 2 - Место нанесения серийного номера на спектрометры оптико-эмиссионные OES-802
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО1) |
З.х.х |
|
Цифровой идентификатор ПО |
- |
|
1) х - метрологически не значимая часть ПО, которая может меняться от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли элементов, % |
от 0,0001 до 100 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в поддиапазонах измерений: от 0,0001 до 0,001 включ. |
8 |
|
св. 0,001 до 0,01 включ. |
5 |
|
св. 0,01 до 0,1 включ. |
3 |
|
св. 0,1 до 1 включ. |
2 |
|
св. 1 до 100 |
1 |
|
Чувствительность1), усл.ед./%, не менее |
107 |
|
1) Значение нормировано для марганца с массовой |
долей от 0,1 до 1,0 % |
|
в стандартном образце состава латуни (ГСО 10879-2017) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 140 до 670 |
|
Время анализа, с |
от 15 до 25 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
810 |
|
- ширина |
600 |
|
- высота |
380 |
|
Масса, кг, не более |
110 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
70 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Спектрометр оптико-эмиссионный |
OES-802 |
1 шт. |
|
2 Персональный компьютер |
- |
1 шт. |
|
3 Программное обеспечение |
- |
1 шт. |
|
4 Руководство по эксплуатации |
- |
1 экз. |
|
5 Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 6 «Эксплуатация» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «SiChuan Syens Instrument Co., LTD.», КНР.
