Амперметры цифровые щитовые DA
| Номер в ГРСИ РФ: | 94378-25 |
|---|---|
| Категория: | Амперметры |
| Производитель / заявитель: | Jiangsu Sfere Electric CO.,LTD, КНР |
Амперметры цифровые щитовые DA (далее - амперметры) предназначены для измерений силы переменного тока и частоты переменного тока в однофазных и трехфазных цепях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94378-25 |
| Наименование | Амперметры цифровые щитовые |
| Модель | DA |
| Срок свидетельства (Или заводской номер) | 17.01.2030 |
Производитель / Заявитель
JIANGSU SFERE ELECTRIC CO., LTD., Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Актуальность информации | 13.04.2025 |
Поверители
Скачать
| 94378-25: Описание типа | Скачать | 156.6 КБ | |
| 94378-25: Методика поверки | Скачать | 1.3 MБ |
Описание типа
Назначение
Амперметры цифровые щитовые DA (далее - амперметры) предназначены для измерений силы переменного тока и частоты переменного тока в однофазных и трехфазных цепях.
Описание
Принцип действия амперметров основан на аналого-цифровом преобразовании входных аналоговых сигналов силы переменного тока и частоты переменного тока в цифровой код, последующей математической обработке с отображением измеренных значений на дисплее.
Конструктивно амперметры выполнены в пластмассовом корпусе, в котором расположены микроконтроллер, плата дисплея и разъемы. На передней панели корпуса расположены кнопки управления и дисплей.
Структура условного обозначения модификаций амперметров:
MI-DAX1I-6-X2- 1-ХХХз
MI - серия измерительного прибора: MASTER IEK;
DA - наименование продукта: амперметр цифровой;
Xi - цифра, обозначающая габарит: 1 - 72*72 мм; 2 - 96*96 мм;
1 - цифра, обозначающая класс точности: 0,5;
6 - цифра, обозначающая наличие поверки: с поверкой;
X2 - количество измеряемых фаз: 1 - однофазный; 3 - трехфазный;
i - цифра, обозначающая наличие дополнительных выходов: RS-485;
ХХХз - обозначение типа дисплея: LCD; LED.
Амперметры выпускаются под торговым знаком «IEK».
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид амперметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом амперметров. Нанесение знака поверки на амперметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.

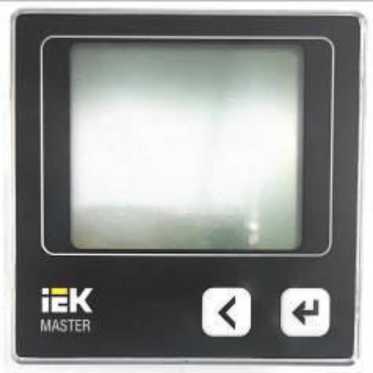

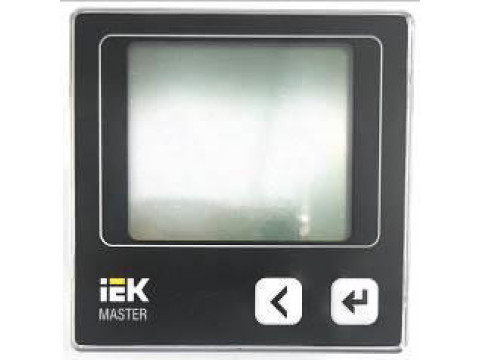

а) общий вид однофазных амперметров

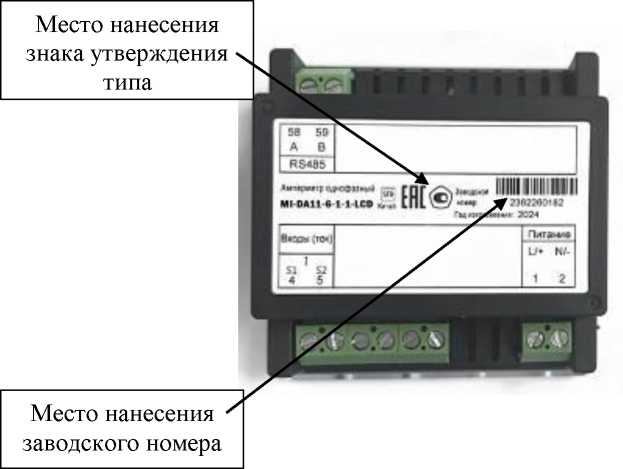

б) места нанесения знака утверждения типа и заводского номера однофазных амперметров

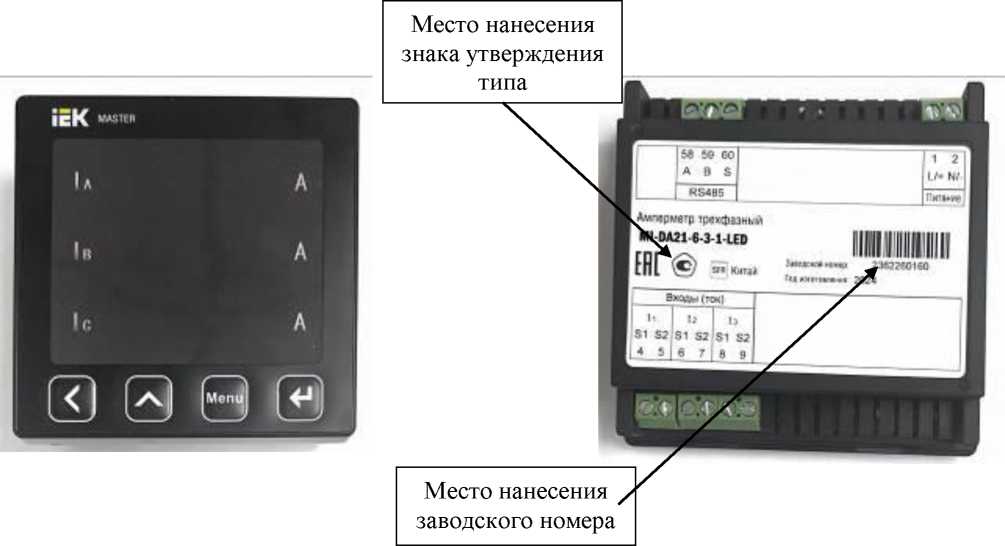

в) общий вид трехфазных амперметров
г) места нанесения знака утверждения типа и заводского номера трехфазных амперметров
Рисунок 1 - Общий вид амперметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Амперметры имеют встроенное программное обеспечение (далее - ПО). Доступ к настройкам защищен паролем.
Конструкция амперметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики амперметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО амперметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже - для модификаций MI-DA11-6-1-1-LCD, MI-DA11-6-3-1-LCD - для модификаций MI-DA21-6-1-1-LED, MI-DA21-6-3-1-LED |
1002 1007 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение силы переменного тока Iн, А |
5 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А: - для модификаций MI-DA11-6-1-1-LCD, MI-DA21-6-1-1-LED - для модификаций MI-DA11-6-3-1-LCD, MI-DA21-6-3-1-LED |
от 0,005^Iн до 1,2-1н от 0,025^Iн до 1,2-1н |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений силы переменного тока, % |
±0,5 |
|
Диапазон измерений частоты переменного тока по фазе А, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока по фазе А, Гц |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 80 до 270 от 80 до 270 50 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - для модификаций с кодом габаритного размера 1 - для модификаций с кодом габаритного размера 2 |
72,0Х72,0Х52,0 96,0x96,0x46,5 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - для модификации MI-DA11-6-1-1-LCD |
0,155 |
|
- для модификации MI-DA11-6-3-1-LCD |
0,175 |
|
- для модификаций MI-DA21-6-1-1-LED, MI-DA21-6-3-1-LED |
0,185 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -25 до +55 |
|
- относительная влажность при температуре окружающей среды +25 °С, %, не более |
95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации и на маркировочную наклейку амперметра любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Амперметр цифровой щитовой DA |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. 1) |
|
1) В бумажном виде не поставляется. Размещается в электронном виде на сайте https://www.iek.ru/. | ||
Сведения о методах измерений
приведены в разделе 4.3 «Настройки» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
«Амперметры цифровые щитовые DA. Стандарт предприятия».
