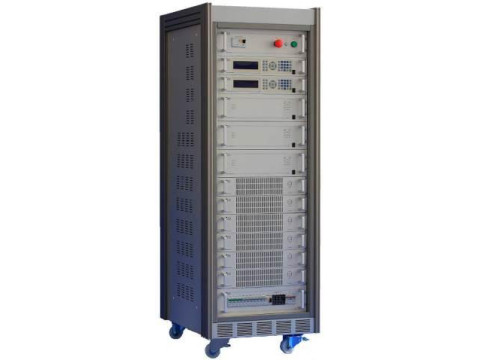

Установка для регулировки и поверки счетчиков электрической энергии ELMA-8315B
| Номер в ГРСИ РФ: | 94385-25 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | Фирма "Applied Precision Ltd.", Словакия |
Установка для регулировки и поверки счетчиков электрической энергии ELMA-8315B (далее по тексту - установка) предназначена для воспроизведения и измерения напряжения и силы переменного тока, частоты переменного тока, угла фазового сдвига, активной, реактивной, полной мощности и используется в качестве эталона 2 разряда для поверки однофазных и трехфазных счетчиков электрической энергии класса точности 0,2S и менее точных.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94385-25 | ||||||
| Наименование | Установка для регулировки и поверки счетчиков электрической энергии | ||||||
| Модель | ELMA-8315B | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f90f2b3b-00f5-2701-22a5-b765a89e7bbd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Applied Precision Ltd., Словакия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94385-25: Описание типа
2025-94385-25.pdf
|
Скачать | 300.4 КБ | |
|
94385-25: Методика поверки
2025-mp94385-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Установка для регулировки и поверки счетчиков электрической энергии ELMA-8315B (далее по тексту - установка) предназначена для воспроизведения и измерения напряжения и силы переменного тока, частоты переменного тока, угла фазового сдвига, активной, реактивной, полной мощности и используется в качестве эталона 2 разряда для поверки однофазных и трехфазных счетчиков электрической энергии класса точности 0,2S и менее точных.
Описание
Конструктивно установка выполнена в специальной приборной стойке с присоединяемыми к ней стационарными или мобильными, выполненными в виде перекатных рам, посадочными местами для счетчиков. Установка представляет собой многофункциональное рабочее место и позволяет одновременно обрабатывать до 96 однофазных или 64 трехфазных счетчиков электрической энергии.
Принцип действия установки основан на формировании стабилизированных значений напряжения и силы переменного тока, угла фазового сдвига, частоты на выходе установки и измерения этих параметров для получения значений мощностей, используемых для регулировки и поверки счетчиков электрической энергии.
К настоящему типу средства измерений относится установка с заводским номером 2087010139.
Общий вид установки представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на шильдик, наклеенный на боковой панели установки в месте, указанном на рисунке 2.
Нанесение знака поверки на установку не предусмотрено.
Защита от несанкционированного доступа к внутренним к частям и элементам выполнена путем нанесения защитной пломбы в виде наклейки на заднюю панель корпуса эталонного счетчика RS 2330A и трехфазного генератора сигналов SG 2330B. Место пломбирования от несанкционированного доступа представлено на рисунке 3.

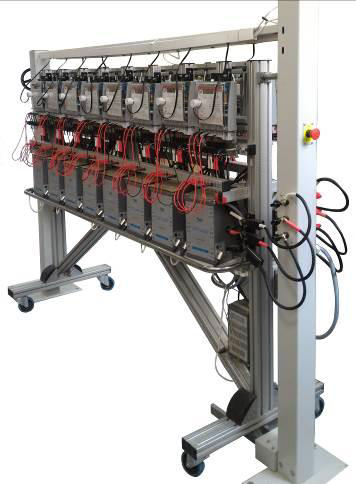

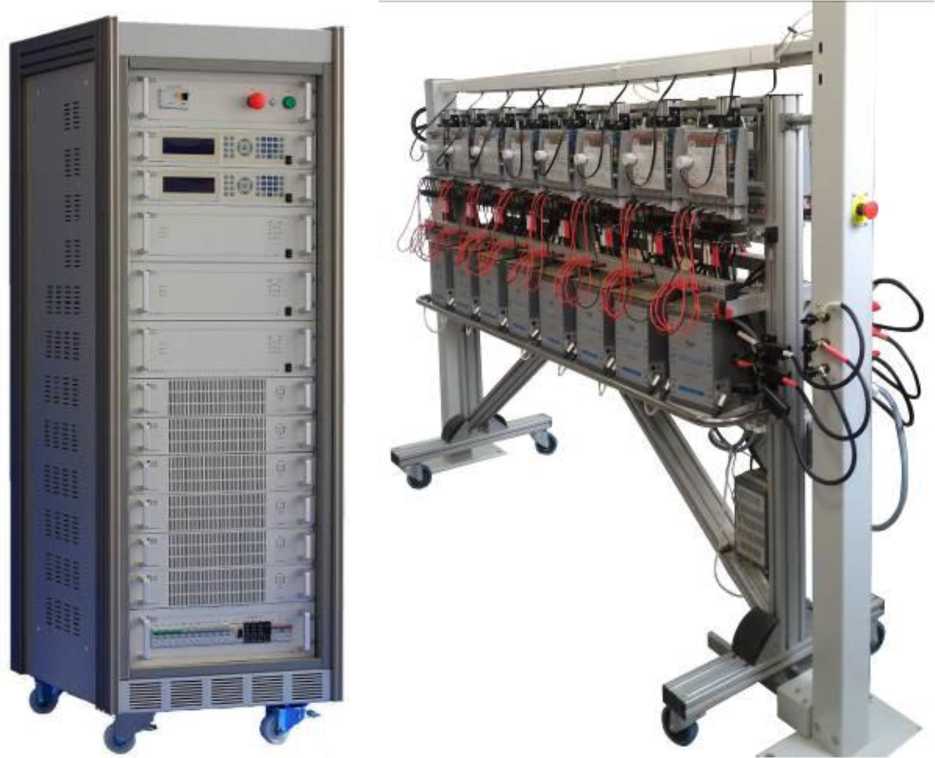

Рисунок 1 - Общий вид установки

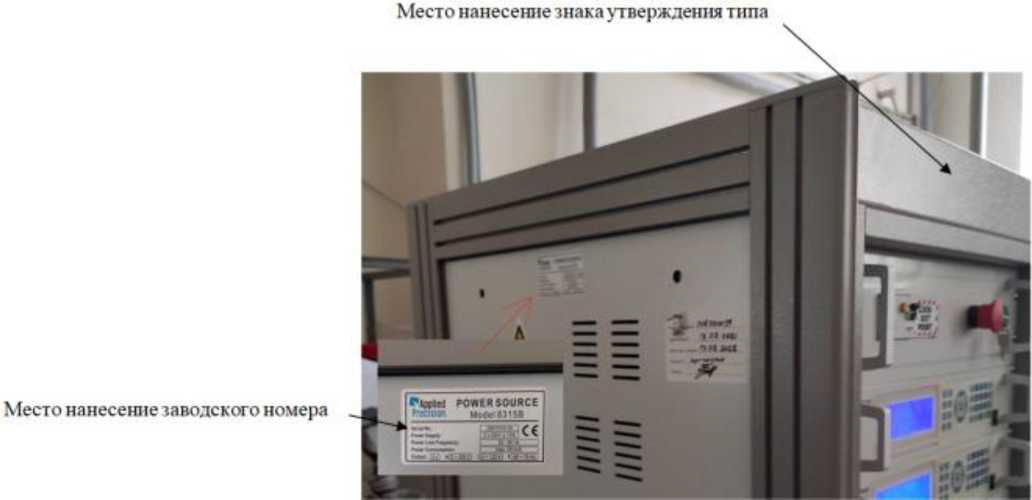

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Место пломбирования от несанкционированного доступа

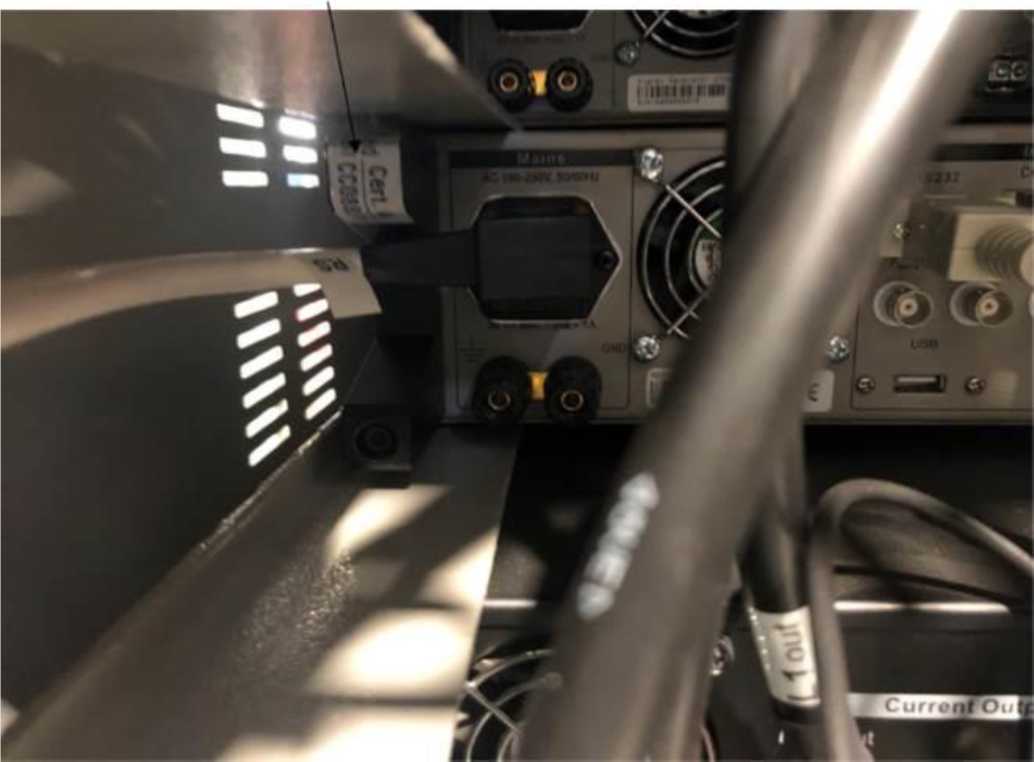

Рисунок 3 - Место пломбирования от несанкционированного доступа
Программное обеспечение
Управление режимами работы трехфазного генератора сигналов SG 2330B и эталонного счетчика RS 2330A, вывод информации на дисплей осуществляются посредством встроенного микроконтроллера с предустановленным программным обеспечением.
Конструкция установки исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ПО трехфазного генератора сигналов SG 2330B |
ПО эталонного счетчика RS 2330A | |
|
Идентификационное наименование ПО |
Firmware SG |
Firmware RS |
|
Номер версии (идентификационный номер) ПО |
9.50 |
9.12 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения переменного тока, В |
от 30 до 300 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
±0,05 |
|
Диапазон воспроизведений/измерений силы переменного тока, А |
от 0,001 до 120 |
|
Пределы допускаемой относительной погрешности воспроизведений силы переменного тока, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±0,05 |
|
Угол фазового сдвига между напряжением и током первой гармоники |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током первой гармоники |
±0,03° |
|
Диапазон измерения частоты переменного тока, Гц |
от 40 до 70 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,005 |
|
Диапазон измерений активной мощности, Вт |
от 0,03 до 108000 |
|
Пределы допускаемой относительной погрешности измерений активной мощности при cosф=1, % |
±0,05 |
|
Диапазон измерений реактивной мощности, вар |
от 0,03 до 108000 |
|
Пределы допускаемой относительной погрешности измерений реактивной мощности при sinф=1, % |
±0,05 |
|
Диапазон измерений полной мощности, В^А |
от 0,03 до 108000 |
|
Пределы допускаемой относительной погрешности измерений полной мощности, % |
±0,05 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - максимальная потребляемая мощность, кВ^А |
230±23 50±2,5 20±1 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
760х600х1710 |
|
Масса, кг, не более |
115 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на переднюю панель установки в месте, указанном на рисунке 2, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка для регулировки и поверки счетчиков электрической энергии |
ELMA-8315B |
1 шт. |
|
Блок управления питанием |
CU 2330В |
1 шт. |
|
Эталонный счетчик |
RS 2330А |
1 шт. |
|
Трехфазный генератор сигналов |
SG 2330B |
1 шт. |
|
Преобразователь уровня измерительных сигналов |
ST 1115B |
3 шт. |
|
Блок усилителей напряжения и тока фазы |
PU 4380A |
6 шт. |
|
Трехфазный блок сетевых предохранителей |
MU 1320B |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Описание управления программой» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».
