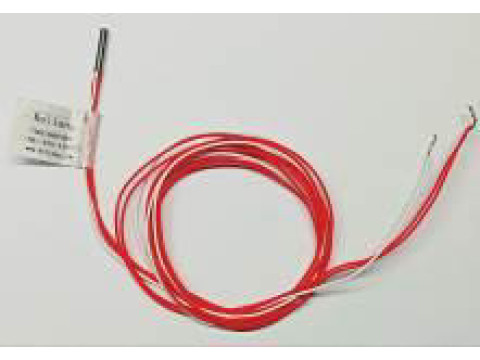

Термопреобразователи сопротивления платиновые WZP

Назначение

Термопреобразователи сопротивления платиновые WZP (далее -термопреобразователи или ТС) предназначены для измерений температуры жидких сред, не разрушающих их защитную арматуру, а также твердых поверхностей, таких как обмотки, сердечники, катушки статора электродвигателей, подшипники электродвигателей и генераторов.

Описание

Принцип действия термопреобразователей основан на зависимости изменения электрического сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от изменения температуры.

Конструктивно термопреобразователи состоят из металлической или керамической оболочки, внутри которой расположены внутренние выводы и чувствительный элемент из платиновой проволоки или пленки.

Удлинительные провода чувствительного элемента выведены через герметичное уплотнение в наружной части защитного корпуса (оболочки).

ТС имеют номинальную статическую характеристику преобразования (далее - НСХ) типа «Pt100» или «Pt1000» по ГОСТ 6651-2009.

Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: двух-, трех-, четырех-, шестипроводная.

Термопреобразователи выпускаются в модификациях, отличающихся материалом оболочки, конструктивными особенностями и областью применения.

По области применения термопреобразователи разделяются на следующие типы:

- ТС, предназначенные для использования в малогабаритных электродвигателях;

- ТС, предназначенные для использования в крупногабаритных электродвигателях (индекс D, панельное исполнение);

- ТС, предназначенные для использования в высоковольтных электродвигателях (индекс H);

- ТС, предназначенные для измерений температуры подшипников (индекс М).

Структурная схема обозначения термопреобразователей, предназначенных для использования в малогабаритных электродвигателях:

WZP Х Х Х Х-  Х Х

Структурная схема обозначения термопреобразователей, предназначенных для использования в крупногабаритных электродвигателях (индекс D, панельное исполнение):

WZP X Х Х Х- Хх Х- Х

Структурная схема обозначения термопреобразователей, предназначенных для использования в высоковольтных электродвигателях (индекс H):

WZP х х х х х х ___________________________________

Условное обозначение номинальной статической

— характеристики преобразования (НСХ):

PtlOO (не обозначается); PtlOOO_________________________

------ Длина удлинительных проводов_____________________

Z - двухпроводная схема соединения;

D - трехпроводная схема соединения;

V- четырехпроводная схема соединения;

S - шестипроводная схема соединения________________

A - материал заполнения защитной оболочки:

керамика;

B - материал заполнения защитной оболочки:

политетрафторэтилен (тефлон);

C - материал заполнения защитной оболочки:

силиконовая смола_________________________________

------------------- H - использование в высоковольтных

электродвигателях___________________________________

2 - двойной ЧЭ;

1 или отсутствие индекса - единичный ЧЭ_____________

----------------------------- Обозначение типа термопреобразователей

Структурная схема обозначения термопреобразователей, предназначенных для измерений температуры подшипников (индекс М):

WZP Х X X Х Х Х- Х- Х- Х ___________________________________

Условное обозначение номинальной

I— статической характеристики преобразования (НСХ):

PtlOO (не обозначается); PtlOOO__________________

H (L1) - наличие металлорукава (длина ----- металлорукава);

без обозначения - металлорукав отсутствует_____

Количество удлинительных проводов*Длина удлинительных проводов_____________________

B - материал защитной оболочки - нержавеющая ---------------- сталь;

T - материал защитной оболочки - керамика_____

--------------- Диаметрхдлина ЧЭ________________________

J - изоляционный материал (указывается при наличии изоляционного материала)_____________

------------------------ А - экранированные провода (указывается при наличии экранированных проводов)___________

М - использование для измерений температуры подшипников____________________________

2 - двойной ЧЭ;

1 или отсутствие индекса - единичный ЧЭ_______

----------------------------------- Обозначение типа термопреобразователей

Заводской номер наносится на маркировочную наклейку, расположенную на удлинительных проводах ТС, любым технологическим способом в виде цифрового или буквенно-цифрового кода.

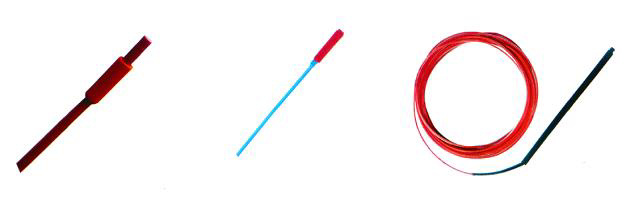

Общий вид ТС с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на ТС не предусмотрено.

ТС, используемые в крупногабаритных электродвигателях

ТС, используемые для измерений температуры подшипников

ТС, используемые в малогабаритных электродвигателях

ТС, используемые в высоковольтных электродвигателях

Рисунок 1 - Общий вид ТС

Рисунок 2 - Пример оформления маркировочной наклейки с указанием мест нанесения заводского номера и знака утверждения типа

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Методы измерений» документа «Термопреобразователь сопротивления платиновый WZP. Паспорт».

Нормативные документы

ГОСТ 6651-2009 ГСИ «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

«Термопреобразователи сопротивления платиновые серии WZP. Стандарт предприятия».
