Анализаторы воды в жидких продуктах ВАД-40М
| Номер в ГРСИ РФ: | 94422-25 |
|---|---|
| Производитель / заявитель: | ООО "МАС", г. Санкт-Петербург |
Анализаторы воды в жидких продуктах ВАД-40М (далее - анализаторы) предназначены для измерений содержания воды в жидких пробах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94422-25 |
| Действует | по 24.01.2030 |
| Наименование | Анализаторы воды в жидких продуктах |
| Модель | ВАД-40М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9cbf40d4-10a8-0f93-cf41-822a90334a0b |
Производитель / Заявитель
Общество с ограниченной ответственностью "МАС" (ООО "МАС"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94422-25: Описание типа
2025-94422-25.pdf
|
Скачать | 364 КБ | |
|
94422-25: Методика поверки
2025-mp94422-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Анализаторы воды в жидких продуктах ВАД-40М (далее - анализаторы) предназначены для измерений содержания воды в жидких пробах.
Описание
Принцип действия анализаторов - измерение электрической ёмкости анализируемой пробы, помещённой в ячейку, представляющую собой электрический конденсатор.
Анализаторы выпускаются в десяти исполнениях, перечисленных в таблице 1. Исполнение анализатора определяется датчиком и блоком управления, которые входят в комплект анализатора. При наличии дополнительных градуировок анализаторы, в зависимости от исполнения, могут отображать содержание воды в твёрдых, сыпучих, гранулированных и пастообразных пробах в режиме индикации.
Таблица 1 - Перечень исполнений анализаторов
|
№ |
Наименование |
Обозначение КД |
Наименование исполнения |
|
1 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001 |
МЦФА.414613.001 |
|
Блок управления |
МЦФА.468332.001 | ||
|
Датчик наливной/насыпной, объём 125 мл |
МЦФА.414623.001 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
2 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-01 |
МЦФА.414613.001-01 |
|
Блок управления |
МЦФА.468332.001 | ||
|
Датчик наливной, объём 230 мл |
МЦФА.414623.002 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
3 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-02 |
МЦФА.414613.001-02 |
|
Блок управления |
МЦФА.468332.001 | ||
|
Датчик наливной/насыпной, объём 200 мл |
МЦФА.414623.003 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
4 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-03 |
МЦФА.414613.001-03 |
|
№ |
Наименование |
Обозначение КД |
Наименование исполнения |
|
Блок управления |
МЦФА.468332.001 | ||
|
Датчик наливной, объём 200 мл (воронка) |
МЦФА.414623.004 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
5 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-04 |
МЦФА.414613.001-04 |
|
Блок управления |
МЦФА.468332.002 | ||
|
Датчик наливной/насыпной, объём 125 мл |
МЦФА.414623.001 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
6 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-05 |
МЦФА.414613.001-05 |
|
Блок управления |
МЦФА.468332.002 | ||
|
Датчик наливной, объём 230 мл |
МЦФА.414623.002 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
7 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-06 |
МЦФА.414613.001-06 |
|
Блок управления |
МЦФА.468332.002 | ||
|
Датчик наливной/насыпной, объём 200 мл |
МЦФА.414623.003 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
8 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-07 |
МЦФА.414613.001-07 |
|
Блок управления |
МЦФА.468332.002 | ||
|
Датчик наливной, объём 200 мл (воронка) |
МЦФА.414623.004 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
9 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-08 |
МЦФА.414613.001-08 |
|
Блок управления |
МЦФА.468332.002 | ||
|
Датчик наливной, объём 500 мл |
МЦФА.414623.005 | ||
|
Блок питания БПС-3-06030 |
- | ||
|
10 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-09 |
МЦФА.414613.001-09 |
|
Блок управления |
МЦФА.468332.002 | ||
|
Датчик проточный |
МЦФА.414623.006 | ||
|
Блок питания БПС-3-06030 |
- |
Анализаторы представляют собой автономные лабораторные приборы, состоящие из выносного диэлькометрического датчика, электронного блока обработки сигналов и платы индикации. Панель управления (клавиатура анализатора) служит для ввода команд и контрольных параметров.
Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунках 1-11.
Заводской номер анализатора имеет цифровой формат и наносится типографским способом на табличку (шильдик), расположенную на задней стенке блока управления и на нижней стенке выносного датчика анализатора. Примеры шильдиков приведены на рисунках 12 и 13.
Нанесение знака поверки на корпус анализатора не предусмотрено.

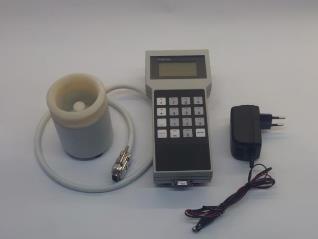

Рисунок 1 - Внешний вид анализатора в исполнении МЦФА.414613.001 с выносным наливным/насыпным датчиком объёмом 125 мл
Рисунок 2 - Внешний вид анализатора в исполнении МЦФА.414613.001-01 с наливным датчиком объёмом 230 мл

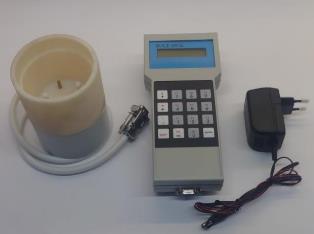

Рисунок 3 - Внешний вид анализатора в исполнении МЦФА.414613.001-02 с наливным/насыпным датчиком объёмом 200 мл
Рисунок 4 - Внешний вид анализатора в исполнении МЦФА.414613.001-03 с датчиком-воронкой объёмом 200 мл

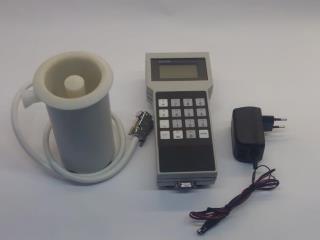

Рисунок 5 - Внешний вид анализатора в исполнении МЦФА.414613.001-04 с выносным наливным/насыпным датчиком объёмом 125 мл
Рисунок 6 - Внешний вид анализатора в исполнении МЦФА.414613.001-05 с наливным датчиком объёмом 230 мл

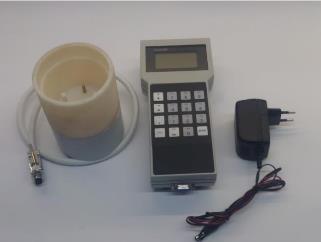

Рисунок 7 - Внешний вид анализатора в исполнении МЦФА.414613.001-06 с наливным/насыпным датчиком объёмом 200 мл
Рисунок 8 - Внешний вид анализатора в исполнении МЦФА.414613.001-07 с датчиком-воронкой объёмом 200 мл

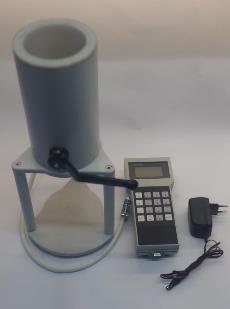

Рисунок 9 - Внешний вид анализатора в исполнении МЦФА.414613.001-08 с наливным датчиком объемом 500 мл
Рисунок 10 - Внешний вид анализатора в исполнении МЦФА.414613.001-09 с проточным датчиком
Рисунок 11 - Внешний вид блока управления анализатора с указанием мест нанесения шильдика и знака утверждения типа, вид сзади
Наименование исполнения анализатора
Заводской номер анализатора
Рисунок 12 - Внешний вид шильдика блока управления анализатора с указанием места нанесения заводского номера анализатора
Обозначение КД датчика
Заводской номер анализатора
Рисунок 13 - Внешний вид шильдика датчика анализатора с указанием места нанесения заводского номера анализатора
Программное обеспечение
Анализатор оснащён микропроцессором, на который на заводе-изготовителе установлено программное обеспечение (далее - ПО), предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО. В случае успешной сверки его идентификационных данных с образцовыми, зашитыми в память, на экран выводится заставка («ВАД-40М» и текущая версия ПО).
Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.
Влияние ПО учтено при нормировании метрологических характеристик.
Защита встроенного ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО анализатора
|
Идентификацио нные данные ПО |
Значение | |||||
|
Исполнения МЦФА.414613.001, МЦФА.414613.001-01, МЦФА.414613.001-02 |
Исполнение МЦФА.414613.001-03 |
Исполнения МЦФА.414613.001-04, МЦФА.414613.001-05, МЦФА.414613.001-06 |
Исполнение МЦФА.414613.001-07 |
Исполнение МЦФА.414613.001-08 |
Исполнение МЦФА.414613.001-09 | |
|
Идентификацио нное наименование программного обеспечения |
«ВАД-40М V10.8.7» |
«ВАД-40М V10.8.8» |
«ВАД-40М V10.8.9» |
«ВАД-40М V10.8.9» |
«ВАД-40М V10.8.9» |
«ВАД-40М V10.8.9» |
|
Цифровой идентификатор программного обеспечения |
VAD10_8 _7.hex |
VAD10_ 8_8.hex |
VAD10_8_9.h ex |
VAD10_9 _0.hex |
VAD10_9 1.hex _ |
VAD10_9 _2.hex |
|
Номер версии (идентификацио нный номер) ПО* |
10.X.Y |
10.X.Y |
10.X.Y |
10.X.Y |
10.X.Y |
10.X.Y |
* На дисплее анализатора номер версии указывается после символа «v» или «v.» в виде «10.X.Y», где «10» обозначает метрологически значимую часть ПО, а X и Y (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).
Технические характеристики
Таблица 3 - Метрологические характеристики анализатора
|
Наименование характеристики |
Значение | ||
|
МЦФА.414613.001 МЦФА.414613.001-02 МЦФА.414613.001-04 МЦФА.414613.001-06 |
МЦФА.414613.001-01 МЦФА.414613.001-05 МЦФА.414613.001-08 МЦФА.414613.001-09 |
МЦФА.414613.001-03 МЦФА.414613.001-07 | |
|
Диапазон измерений массовой (объемной) доли воды в жидких пробах, % |
от 0 до 25,0 |
от 0 до 99,9 |
от 0 до 1,00 |
|
Пределы допускаемой приведенной погрешности1), % |
±2,5 |
±10 | |
|
Диапазон показаний массовой (объемной) доли воды в твёрдых, сыпучих, гранулированных и пастообразных пробах 2), % |
от 0 до 25,0 |
от 0 до 99,9 |
- |
1) Нормирующим значением является верхняя граница диапазона измерений;
2) Пределы допускаемой приведённой погрешности не нормированы.
Таблица 4 - Основные технические характеристики анализатора
|
Наименование характеристики |
Значение | |||||||||
|
Исполнение МЦФА.414613.001 |
Исполнение МЦФА.414613.001-01 |
Исполнение МЦФА.414613.001-02 |
Исполнение МЦФА.414613.001-03 |
Исполнение МЦФА.414613.001-04 |
Исполнение МЦФА.414613.001-05 |
Исполнение МЦФА.414613.001-06 |
Исполнение МЦФА.414613.001-07 |
Исполнение МЦФА.414613.001-08 |
Исполнение МЦФА.414613.001-09 | |
|
Габаритные размеры, | ||||||||||
|
мм, не более | ||||||||||
|
- блок управления | ||||||||||
|
- высота |
210 |
210 |
210 |
210 |
210 |
210 |
210 |
210 |
210 |
210 |
|
- ширина |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
- длина |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
- датчик | ||||||||||
|
- высота |
120 |
170 |
170 |
230 |
120 |
170 |
170 |
230 |
430 |
450 |
|
- ширина |
80 |
110 |
110 |
120 |
80 |
110 |
110 |
120 |
200 |
200 |
|
- длина |
80 |
100 |
100 |
80 |
80 |
100 |
100 |
80 |
180 |
120 |
|
- блок питания, | ||||||||||
|
БПС-3-06030 | ||||||||||
|
- высота |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
|
- ширина |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
- длина |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
Наименование характеристики |
Значение | |||||||||
|
Исполнение МЦФА.414613.001 |
Исполнение МЦФА.414613.001-01 |
Исполнение МЦФА.414613.001-02 |
Исполнение МЦФА.414613.001-03 |
Исполнение МЦФА.414613.001-04 |
Исполнение МЦФА.414613.001-05 |
Исполнение МЦФА.414613.001-06 |
Исполнение МЦФА.414613.001-07 |
Исполнение МЦФА.414613.001-08 |
Исполнение МЦФА.414613.001-09 | |
|
Масса, кг, не более |
1,4 |
1,7 |
1,7 |
2,1 |
1,4 |
1,7 |
1,7 |
2,1 |
5,0 |
7,3 |
|
- блок управления - датчик - блок питания, БПС-3-06030 |
0,6 0,5 0,3 |
0,6 0,8 0,3 |
0,6 0,8 0,3 |
0,6 1,2 0,3 |
0,6 0,5 0,3 |
0,6 0,8 0,3 |
0,6 0,8 0,3 |
0,6 1,2 0,3 |
0,6 4,1 0,3 |
0,6 6,4 0,3 |
|
Напряжение питания переменного тока, В |
220 ± 22 | |||||||||
|
Частота переменного тока, Гц |
50 ± 1 | |||||||||
|
Потребляемая мощность, ВА, не более |
10 | |||||||||
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от +15 до +35 80 | |||||||||
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Комплектность
Таблица 6 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Анализатор воды в жидких продуктах ВАД-40М в заводской комплектации |
ВАД-40М |
1 шт. |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
- |
|
Паспорт |
- |
1 экз. |
- |
Сведения о методиках (методах) измерений приведены в документах:
- МЦФА.414613.001 РЭ «Анализаторы воды в жидких продуктах ВАД-40М. Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-01 РЭ «Анализаторы воды в жидких продуктах ВАД-40М. Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-02 РЭ «Анализаторы воды в жидких продуктах ВАД-40М. Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-03 РЭ «Анализаторы воды в жидких продуктах ВАД-40М. Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-04 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.
Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-05 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.
Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-06 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.
Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-07 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.
Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-08 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.
Руководство по эксплуатации», глава «Использование по назначению»;
- МЦФА.414613.001-09 РЭ «Анализаторы воды в жидких продуктах ВАД-40М.
Руководство по эксплуатации», глава «Использование по назначению».
В случае использования в сфере государственного регулирования обеспечения единства измерений анализаторы могут применяться в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
МЦФА.414316.001 ТУ «Анализаторы воды в жидких продуктах ВАД-40М. Технические условия».
Смотрите также
