Анализаторы жидкости промышленные AQUIS 500 CR
| Номер в ГРСИ РФ: | 94499-25 |
|---|---|
| Производитель / заявитель: | Фирма "JUMO GmbH & Co. KG", Германия |
Анализаторы жидкости промышленные AQUIS 500 CR (далее - анализаторы) предназначены для измерений удельной электрической проводимости жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94499-25 |
| Наименование | Анализаторы жидкости промышленные |
| Модель | AQUIS 500 CR |
Производитель / Заявитель
Фирма "JUMO GmbH & Co.KG", Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2025 |
Поверители
Скачать
| 94499-25: Описание типа | Скачать | 220.6 КБ | |
| 94499-25: Методика поверки | Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы жидкости промышленные AQUIS 500 CR (далее - анализаторы) предназначены для измерений удельной электрической проводимости жидких сред.
Описание
Принцип действия анализаторов при измерении удельной электрической проводимости основан на измерении сопротивления между электродами в первичном преобразователе. Удельная электрическая проводимость - это величина обратно пропорциональная сопротивлению.
Конструктивно анализатор состоит из вторичного преобразователя AQUIS 500 CR модификации 202565/20-888-000-000-000-25/000 и первичного преобразователя (датчика УЭП) модификации 202924/10-0001-1003-104-37-88-26/000. Вторичный преобразователь выполнен в виде окрашенного микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой. К нему подключен первичный преобразователь, выполненный из нержавеющей стали с корпусом из ПВДФ (поливинилиденфторида), являющийся двухэлектродной ячейкой и имеющий встроенный датчик температуры Pt100, который может применяться для термокомпенсации. Предусмотрена возможность приведения результатов измерений УЭП к температуре плюс 20 °С или плюс 25 °С с помощью ПО вторичного преобразователя за счет ввода в память прибора коэффициента температуры. Предусмотрен ввод сигнала как от преобразователя температуры, встроенного непосредственно в первичный преобразователь, так и от отдельного температурного датчика.
Серийный номер в цифровом формате нанесен методом термопечати на этикетку на боковую панель вторичного преобразователя.
К анализаторам данного типа относятся анализаторы с серийными номерами 0309389201522280021, 0308572701522250009, 0310418701522310015,
0500231601523010001, 0308572701522250012, 0310418701522310024, 0310418701522310008, 0310418701522310021 в комплекте с первичными преобразователями модификации 202924/10-0001-1003-104-37-88-26/000.
Пломбирование анализатора не предусмотрено.
Общий вид анализатора и место нанесения серийного номера представлены на рисунке 1, вид этикетки - на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения серийного номера

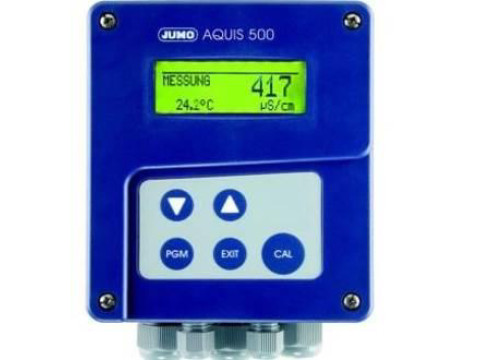

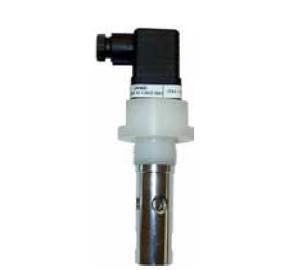

Рисунок 1 - Общий вид анализаторов жидкости промышленных AQUIS 500 CR (вторичный и первичный преобразователь)
Рисунок 2 - Вид этикетки с серийным номером
Программное обеспечение
Встроенное программное обеспечение вторичного преобразователя выполняет функции управления работой средства измерений, включая его градуировку, диагностику его состояния, состояния датчика, состояния батареи питания, считывания и сохранения результатов измерений.
Уровень защиты ПО от непреднамеренного и преднамеренного изменения соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1. Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
212.13.01 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений удельной электрической проводимости, мкСм/см |
от 0,050 до 100 |
|
Пределы допускаемой погрешности, %: - приведенной1) в поддиапазоне от 0,050 до 10,0 мкСм/см включ. |
±3 |
|
- относительной в поддиапазоне св. 10,0 до 100 мкСм/см |
±3 |
|
1) Нормирующее значение - разность между верхним и поддиапазона измерений |
нижним пределами |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение константы первичного преобразователя, см-1 |
К = 0,01 |
|
Диапазон допускаемых значений константы первичного преобразователя, см-1 |
0,002 до 0,05 |
|
Потребляемая мощность, Вт, не более |
11 |
|
Параметры питания: - напряжение постоянного тока, В |
от 20 до 30 |
|
- частота переменного тока, Гц |
от 48 до 63 |
|
Габаритные размеры, мм, не более: первичного преобразователя - длина - диаметр |
145 45 |
|
вторичного преобразователя - ширина - высота - глубина |
149 161 77 |
|
Масса, кг, не более: - первичного преобразователя (без соединительного кабеля) - вторичного преобразователя |
0,2 0,9 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, %, не более |
от +5 до +55 95 |
Знак утверждения типа
наносится на титульный лист паспорта и Руководства по эксплуатации типографским методом.
Комплектность
Таблица 4 - Комплектность анализатора жидкости промышленного AQUIS 500 CR
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости промышленный в составе: вторичный преобразователь AQUIS 500 CR первичный преобразователь (датчик УЭП) |
AQUIS 500 CR 202565/20-888-000-000000-25/000 02924/10-0001-1003-10437-88-26/000 |
1 шт. 1 шт. 1 шт. |
|
Набор комплектующих |
- |
1 компл. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Эксплуатация» документа «Анализатор жидкости промышленный AQUIS 500 CR. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771.
