Тепловизоры инфракрасные IRay
| Номер в ГРСИ РФ: | 94536-25 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | IRAY TECHNOLOGY CO., LTD., Китай |
Тепловизоры инфракрасные IRay (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94536-25 |
| Действует | по 04.02.2030 |
| Наименование | Тепловизоры инфракрасные |
| Модель | IRay |
| Модификации |
С200 С200Pro С200+ С200Pro+ С200SE+ СХ200 СХ200Pro СХ200+ СХ200Pro+ СХ200SE+ Т300 Т400 Т600 Т630 RТ300 RТ400 RТ600 RТ630 |
| Приказы |
№1664 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 660efe27-0430-927b-df73-97394fbe8f19 |
Производитель / Заявитель
IRay Technology Co, Ltd, КИТАЙ, 11 Guiyang Street, YEDA, Yantai 264006
Поверка
| Методика поверки / информация о поверке |
МП-450-2024 с изм. № 1 ГСИ. Тепловизоры инфракрасные IRay. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 20.08.2026)
МП-450-2024 ГСИ. Тепловизоры инфракрасные IRay. Методика поверки.
(по 20.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
94536-25: Описание типа
2025-94536-25.pdf
|
Скачать | 169.5 КБ | |
|
94536-25: Методика поверки
2025-mp94536-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
94536-25: Описание типа
2026-94536-25.pdf
|
Скачать | 472.6 КБ | |
|
94536-25: Методика поверки
МП-450-2024 с изм. № 1
2026-mp94536-25.pdf
|
Скачать | 3.2 MБ | |
|
94536-25: Методика поверки
МП-450-2024
2025-mp94536-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Тепловизоры инфракрасные IRay (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.
Тепловизоры выпускаются в следующих модификациях: С200, С200Рго, С200+, С200Рго+, C2OOSE+, СХ200, СХ200Рго, СХ200+, СХ200Рго+, CX2OOSE+, Т300, Т400, Т600, Т630, RT3OO, RT4OO, RT6OO, RT63O различающиеся метрологическими и техническими характеристиками.
Заводской номер тепловизоров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора.
Нанесение знака поверки и знака утверждения типа на тепловизоры, а также пломбирование не предусмотрены.
Общий вид тепловизоров и место нанесения заводского номера представлены на рисунках 1-2.
Цветовая гамма корпуса тепловизоров может быть изменена по решению изготовителя в одностороннем порядке.
С200, C200Pro, С200+, C200Pro+, C200SE+, СХ200, CX200Pro, СХ200+, CX200Pro+, CX200SE+
Т300, Т400, Т600, Т630, RT300, RT400, RT600, RT630

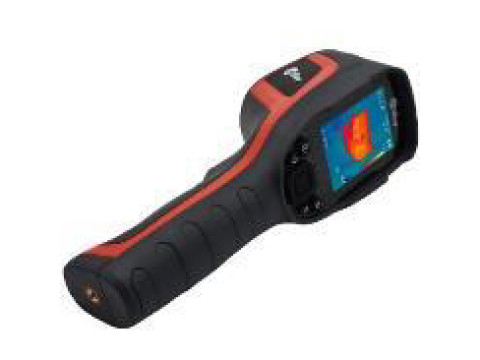

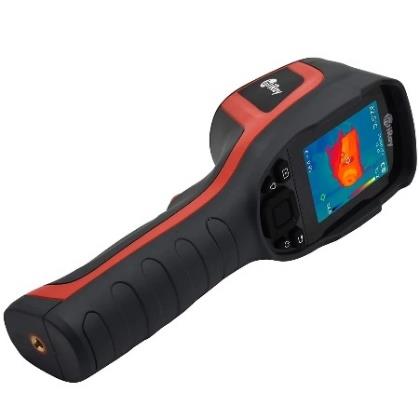

Рисунок 1 - Общий вид тепловизоров
Рисунок 2 - Места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software Version |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 .Х |
*где «х» принимает значения от 0 до 100, и не относится к метрологическому значению
ПО.
Технические характеристики
Таблица 2 - Метрологические характеристики тепловизоров инфракрасных IRay: Т300, Т400,
Т600, Т630, ЯТ300, RT400, RT600, RT63O
|
Наименование характеристики |
Значение | |||
|
Т300, RT3OO |
Т400, RT400 |
Т600, RT600 |
Т630, RT630 | |
|
Диапазон измерений температуры, оС |
от -20 до +150 от 0 до +410 от +300 до +650 от +300 до +2000(опция) |
от -20 до +150 от +100 до +650 от +100 до +1500 (опция) |
от -20 до +150 от 0 до +410 от +300 до +650 от +300 до +2000(опция) |
от -20 до +150 от +100 до +650 от +100 до +1500 (опция) |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне до 100оС включ., оС |
±2 | |||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. 100 оС, % |
±2 | |||
|
Порог температурной чувствительности, оС |
0,05 | |||
|
Спектральный диапазон, мкм |
от 7,5 до 14,0 | |||
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
24°х18°; 12°х9°; 6°х4,5°; 48°х36° | |||
|
Пространственное разрешение, мрад (в зависимости от объектива) - объектив 24ох18о - объектив 12ох9о - объектив 6ох4,5о - объектив 48ох36о |
1,31 0,68 0,34 2,6 |
0,92 0,52 0,27 1,71 |
0,68 0,34 0,17 1,3 |
0,68 0,38 0,2 1,26 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |||
Таблица 3 - Метрологические характеристики тепловизоров инфракрасных IRay: С200, C200Pro, С200+, C200Pro+, C200SE+, СХ200, СХ200Рго, СХ200+, СХ200Рго+, CX200SE+
|
Наименование характеристики |
Значение | ||||
|
С200, СХ200 |
С200+, СХ200+ |
C200Pro, СХ200Рго |
C200Pro+, СХ200Рго+ |
C200SE+, CX200SE+ | |
|
Диапазон измерений температуры, оС |
от -20 до +150 от +100 до +550 |
от -20 до +150 от +100 до +400 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне до 100 оС включ., оС |
±2 | ||||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. 100 оС, % |
±2 | ||||
|
Порог температурной чувствительности, оС |
0,04 | ||||
|
Спектральный диапазон, мкм |
12 | ||||
|
Угол поля зрения, градус по горизонтали х градус по вертикали |
56ох42о | ||||
|
Пространственное разрешение, мрад |
3,8 | ||||
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||||
Таблица 4 - Технические характеристики тепловизоров инфракрасных IRay: Т300, Т400, Т600, Т630, RT300, RT400, RT600, RT630
|
Наименование характеристики |
Значение | |||
|
Т300, RT300 |
Т400, RT400 |
Т600, RT600 |
Т630, RT630 | |
|
Количество пикселей матрицы детектора, пиксели х пиксели |
384х288 |
480х360 |
640х512 |
640х512 |
|
Разрешение экрана, пиксели х пиксели |
800х480 |
1280х720 |
800х480 |
1280х720 |
|
Тип дисплея |
5” (цветной) | |||
|
Минимальное фокусное расстояние, мм |
6,5 |
19 |
9 |
19 |
|
Масса, кг |
1,3 | |||
|
Запись изображений или частота обновлений, Гц |
30 | |||
|
Габаритные размеры, мм |
260х135х136 |
307х144х129 |
260х135х136 |
307х144х129 |
|
Рабочие условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % |
от -20 до +55 от 10 до 95 (без конденсации) | |||
Таблица 5 - Технические характеристики тепловизоров инфракрасных IRay: С200, C200Pro,
С200+, C200Pro+, C200SE+, СХ200, СХ200Рго, СХ200+, СХ200Рго+, CX200SE+
|
Наименование характеристики |
Значение | ||||
|
С200, СХ200 |
С200+, СХ200+ |
C200Pro, СХ200Рго |
C200Pro+, СХ200Рго+ |
C200SE+, CX200SE+ | |
|
Количество пикселей матрицы детектора, пиксели х пиксели |
256х192 | ||||
|
Разрешение экрана, пиксели х пиксели |
320х240 | ||||
|
Тип дисплея |
2,8” (цветной) | ||||
|
Минимальное фокусное расстояние, мм |
3,2 | ||||
|
Запись изображений или частота обновлений, Гц |
25 | ||||
|
Масса, кг |
0,52 | ||||
|
Габаритные размеры, мм |
237х75х92 | ||||
|
Питание |
Перезаряжаемый литийионный аккумулятор | ||||
|
Рабочие условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % |
от -10 до +50 от 10 до 95 (без конденсации) | ||||
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
43800 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор |
IRay |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Примечание - Модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 4 документа Стандарт предприятия IRay Technology Co, Ltd.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия IRay Technology Co, Ltd.
