Комплексы мониторинговые измерительные A-Line MON

Назначение

Комплексы мониторинговые измерительные A-Line MON (далее - комплексы A-Line MON) предназначены для измерений силы и напряжения постоянного тока, коэффициента передачи моста, частоты переменного тока, амплитуды и длительности импульсов, поступающих от преобразователей акустической эмиссии, не входящих в состав комплексов, усиления входных сигналов напряжения, формирования сигналов силы постоянного тока для автоматизированного сбора и обработки информации с целью оценки технического состояния опасных производственных объектов.

Описание

Принцип действия комплексов A-Line MON основан на аналогово-цифровом преобразовании напряжения электрического тока, электрических сигналов акустической эмиссии (далее - АЭ), поступающих от преобразователей акустической эмиссии (далее -ПАЭ) и датчиков измерения различных физических величин, с последующей обработкой, отображением и сохранением полученных данных.

Комплексы A-Line MON представляют собой многоканальные измерительные автоматизированные системы сбора и обработки акустико-эмиссионной и другой информации. Комплексы A-Line MON выполнены на базе модулей многофункциональных измерительных семейства MNM (далее - модулей MNM), каскадируемых в линии. Каждый модуль MNM содержит измерительные узлы различных типов, включающие в себя аналоговый тракт, аналогово-цифровой преобразователь (далее - АЦП), узел электропитания и коммуникационный узел для передачи данных в цифровом виде на блоки сбора и обработки данных семейства MNU (далее - блоки MNU).

Блоки MNU выполнены на базе компьютера и размещаются в промышленной стойке или ином корпусе.

Помимо блоков MNU и модулей MNM в состав комплексов A-Line MON также могут входить следующие устройства:

- концентраторы семейства MNC (далее - концентраторы MNC) для обеспечения электропитанием линий модулей MNM совместно с информационным обменом и сбором данных с модулей MNM, а также для преобразования данного интерфейса в стандартный интерфейс Ethernet;

- прерыватели электропитания семейства MNS (далее - прерыватели MNS) для аппаратной перезагрузки;

- адаптеры линии семейства MNX (далее - адаптеры MNX) для согласования интерфейсов устройств, входящих в состав комплекса;

- малошумящие предусилители сигналов семейства MNP (далее - предусилители

MNP).

Наименование подключаемых устройств отражает их внутренние особенности и набор дополнительных опций и формируется по принципу:

имя-yz^pr,

где ИМЯ - обозначение конкретного устройства:

MNU - блок MNU;

MNM - модуль MNM;

MNp - предусилитель MNp;

Yz - номер модификации, который может принимать значения от 01 до 99;

pR - опции (p и R могут принимать цифровые значения от 0 до 9 или буквенные от A до z или могут отсутствовать);

□ - дополнительное обозначение характеристик, зависящее от конкретного устройства, приведено ниже:

- для блоков MNU:

□ - тип исполнения:

A - наличие в составе блока MNU программного обеспечения (далее - ПО) для сбора и обработки акустико-эмиссионной и дополнительной информации;

C - наличие в составе блока MNU контроллера управления;

AC - наличие в составе блока MNU и ПО для сбора и обработки акустико-эмиссионной и дополнительной информации и контроллера управления.

- для модулей MNM:

□ - (Ex)-AA(i)-BB(i)-CC(i),

где AA, BB, CC - тип и опционально модификация измерительного узла № 1, 2, 3 соответственно:

AEn - узел AE модификации n;

UMn - узел UM модификации n;

Tzn - узел мостового измерителя Tz модификации n;

DMn - узел цифрового измерителя DM модификации n;

CLn - узел управления током CL модификации n;

x - отсутствие узла;

Ex - обозначение взрывозащищенного исполнения (опционально).

Модификация n кодирует количество измерительных каналов соответствующего узла, а также может обозначать их тип и способ внешнего подключения.

Символ i обозначает наличие одной или нескольких искробезопасных цепей соответствующего узла.

- для предусилителей MNp:

□ - (Ex)(TiTo)(LF/HF)(C)(D)(W),

где Ti и To - тип входного и выходного разъемов соответственно:

B - в случае разъема BNC;

S - в случае разъема WEIpU SF1213 (данные обозначения отсутствуют по умолчанию при установленных кабельных вводах);

LF/HF - низкочастотный или высокочастотный соответственно (данное обозначение отсутствует по умолчанию при стандартном диапазоне частот);

C - наличие функции калибровки;

D - наличие функции цифрового обмена с модулем MNM;

W - повышенная степень защиты от воды;

Ex - обозначение взрывозащищенного исполнения (опционально).

Количество и состав модулей MNM определяют общее количество измерительных каналов, которое указывается в паспорте.

Комплексы A-Line MON имеют возможность регистрации и обработки электрических сигналов АЭ, предустановки параметров регистрации и вычисления параметров импульсов АЭ. Комплексы A-Line MON позволяют записывать, отображать графически и передавать на внешние носители информации параметры, форму и Фурье-спектры импульсов АЭ.

Различные функции и режимы работы комплексов A-Line MON активируются и управляются с помощью специализированного программного обеспечения.

Заводской номер наносится на корпус блоков MNU на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид комплексов A-Line MON с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на комплексы A-Line MON не предусмотрено. Пломбирование мест настройки (регулировки) комплексы A-Line MON не предусмотрено.

Место нанесения заводского номера

Место нанесения знака утверждения типа

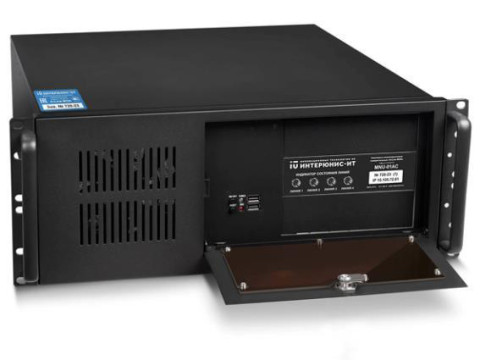

Рисунок 1 - Общий вид блоков MNU из состава комплекса Л-Line MON с указанием места нанесения знака утверждения типа, места нанесения заводского номера

а) взрывозащищенное исполнение

Рисунок 2 - Общий вид модулей MNM из состава комплекса Л-Line MON

б) стандартное исполнение

Рисунок 3 - Общий вид предусилителей MNP из состава комплекса A-Line MON

Программное обеспечение

Программное обеспечение комплексов A-Line MON является специализированным и предустановленным.

ПО предназначено для обеспечения функционирования и управления пользовательским интерфейсом комплексов Л-Line MON.

ПО разделено на метрологически значимую и метрологически незначимую части.

Метрологические характеристики комплексов A-Line MON нормированы с учетом влияния метрологически значимой части ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО комплексов A-Line MON приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист формуляра, руководства по эксплуатации типографским способом и на корпус блока MNU любым технологическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Устройство и работа» документа ТНВЦ.411732.001РЭ.

Нормативные документы

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТНВЦ.411732.001ТУ «Комплексы мониторинговые измерительные A-Line MON. Технические условия».
